不论用什么软件，操作过程都是一样的，可能受众人群所熟悉的软件略有不同，所以都来出一个简单的教程给大家。如果需要使用Creo或者UG来切割的话，可以看下面的文章：
[b2_insert_post id="946"]
[b2_insert_post id="962"]
Solidworks是入门相对容易的建模软件，从大二开始就先接触的这款软件，软件没有好坏之分，能按照我们的需求完成就算好。
一、基本操作
1.打开Solidworks并导入叶轮水体模型

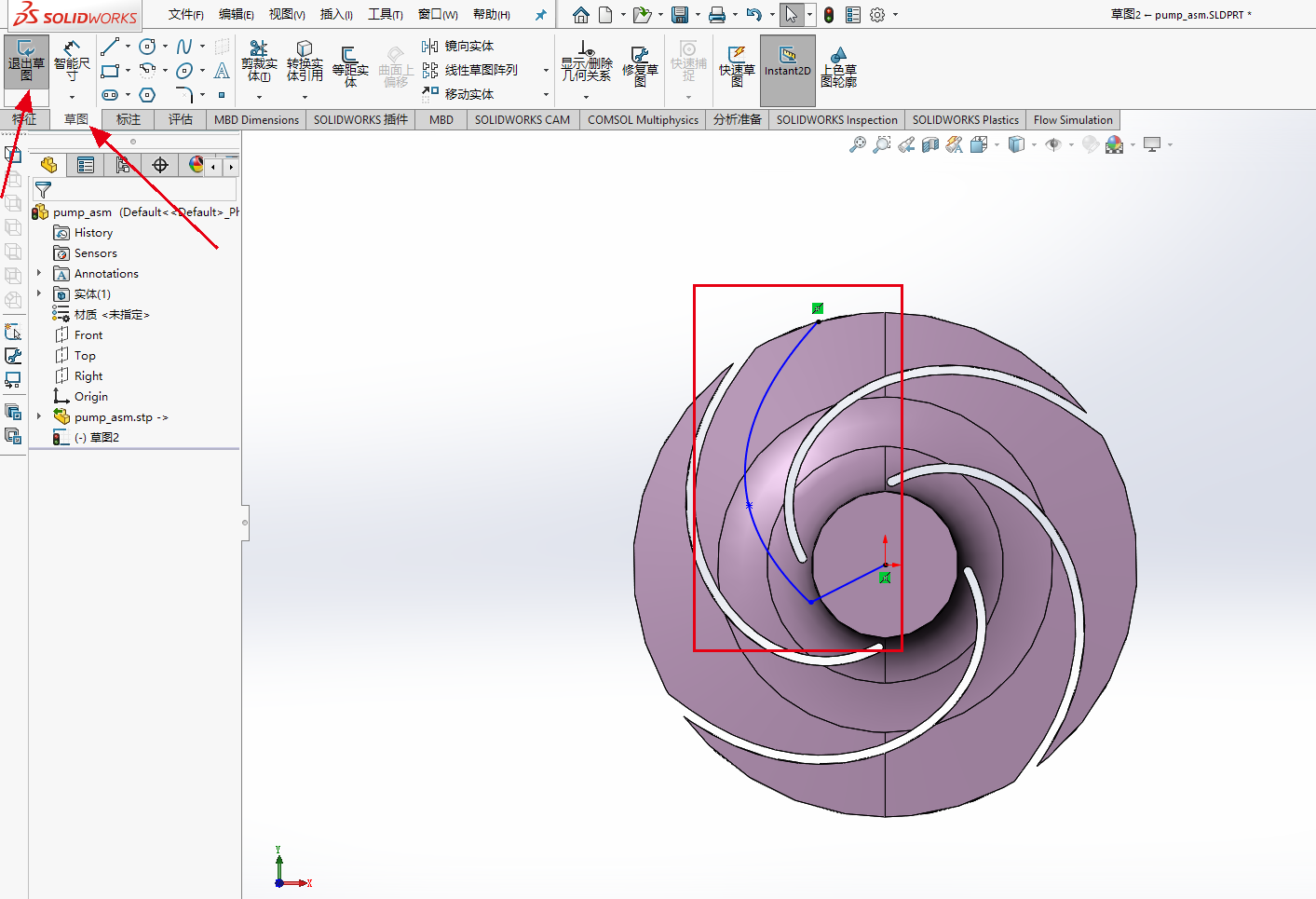

2.草绘过流道的型线（不要求精度，直线+样条曲线即可）

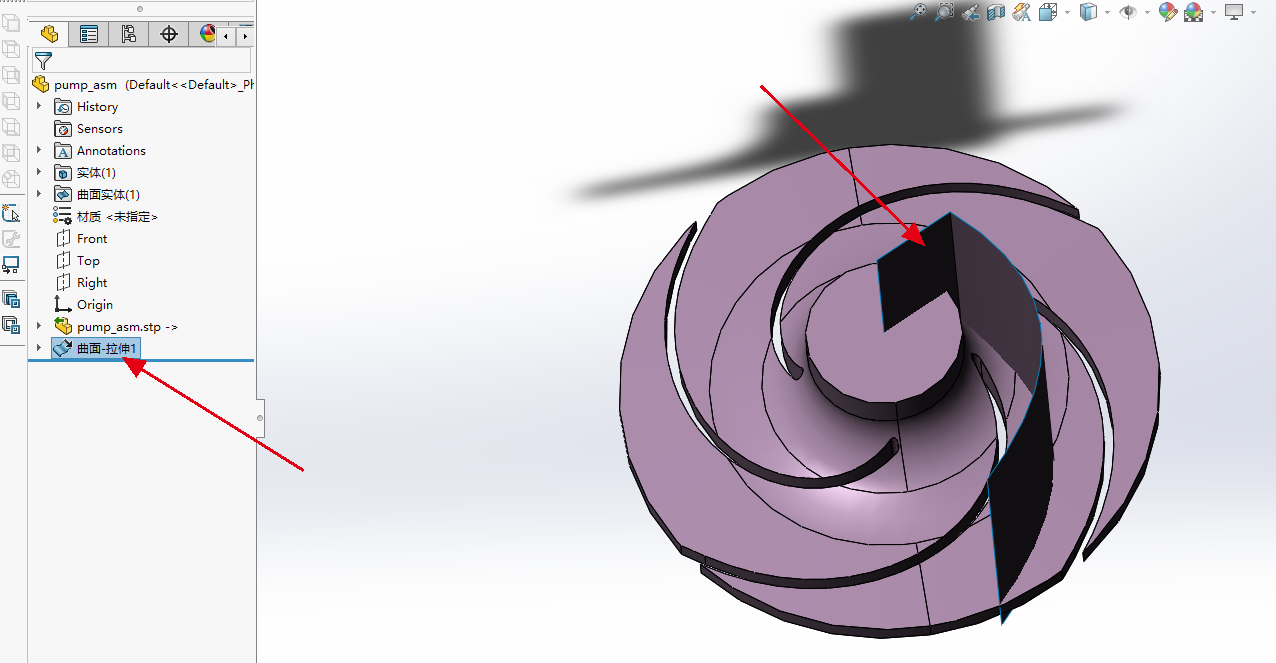

3.拉伸曲面
将草绘的曲线拉伸为曲面

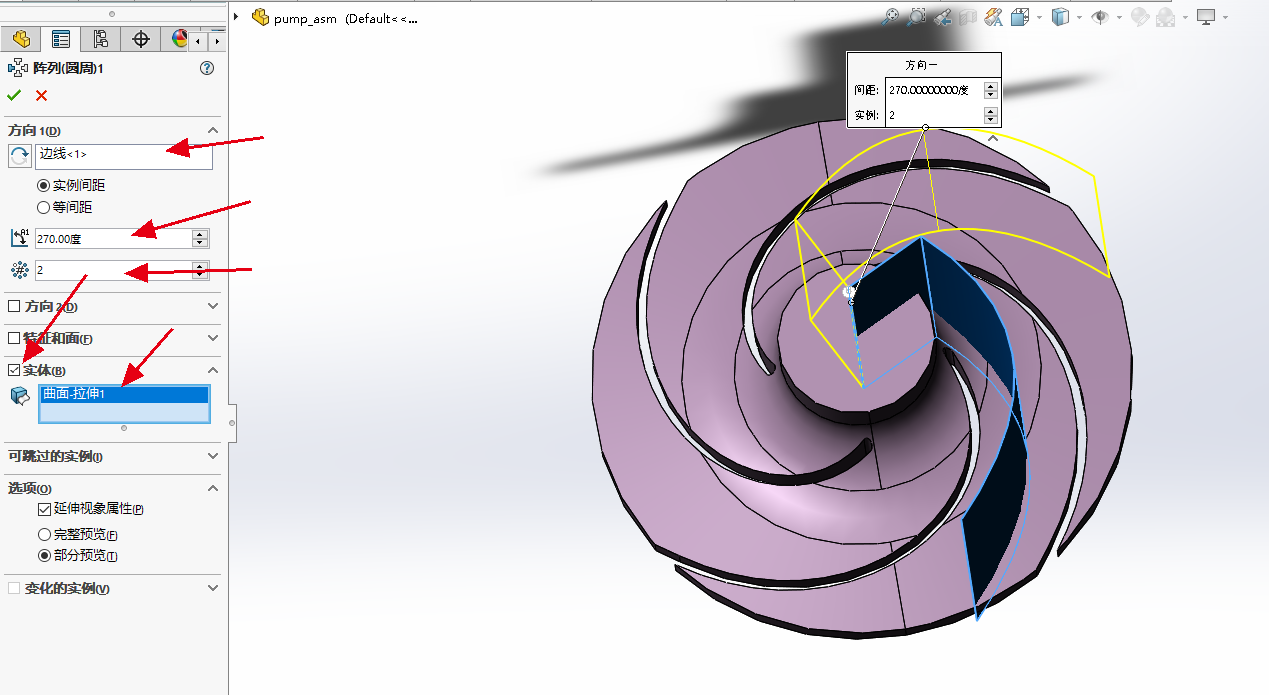

4.阵列曲面
两个曲面所夹的中间流体才是我们需要的单流道，所以通过阵列命令创建一个完全相同的曲面

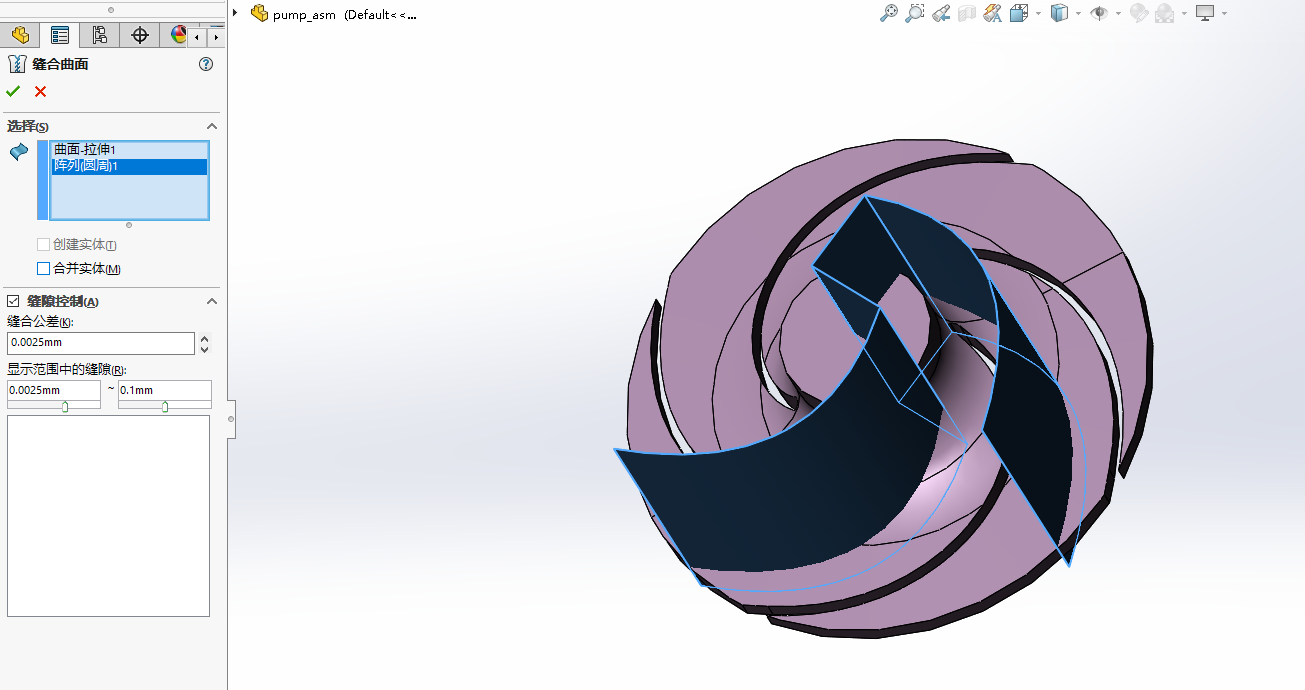

5.合并曲面（缝合命令）

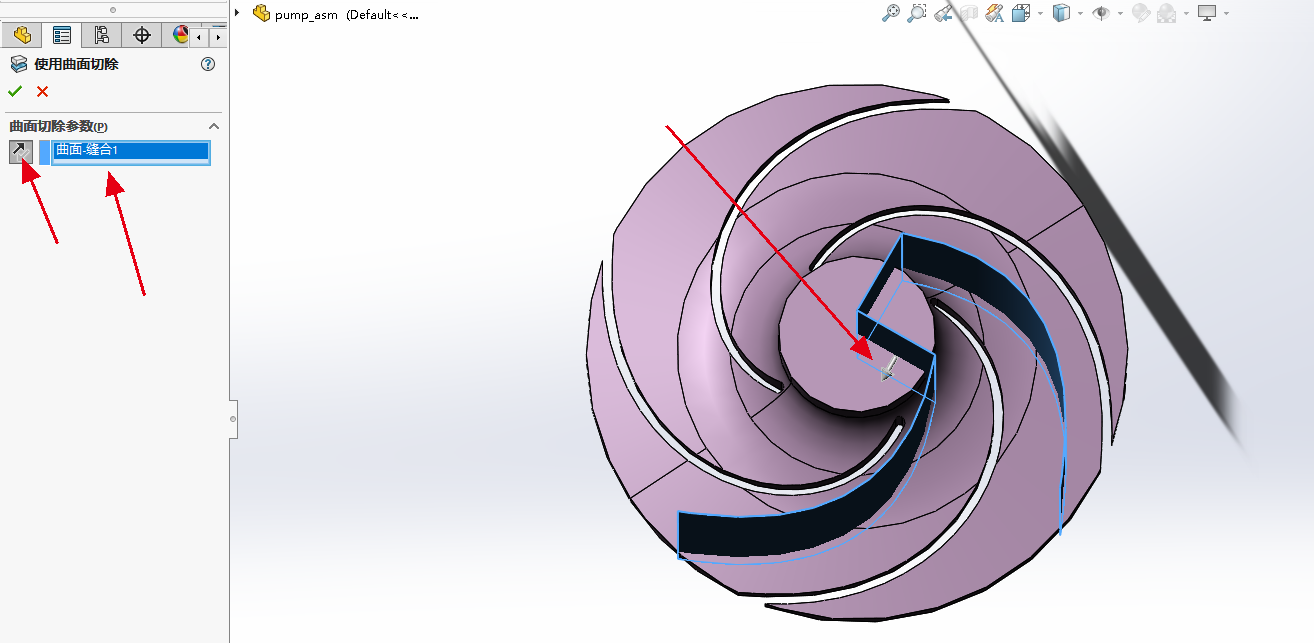

6.使用曲面切除（对应Creo中的实体化命令）

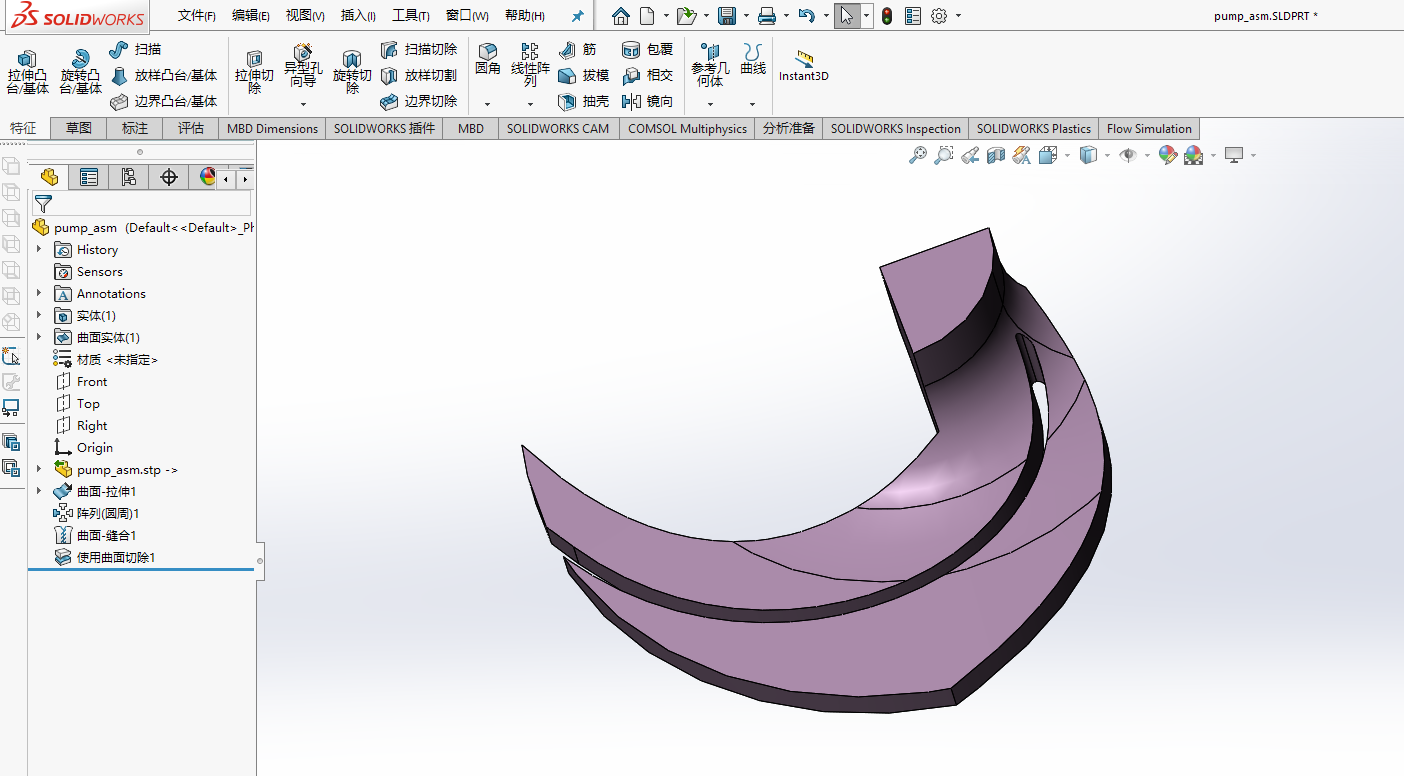

最终效果：
二、视频教程
[content_hide]
[b2player src="https://ossfile.7b3.cn/1811629837/%E6%B3%B5%E5%B0%8F%E4%B8%AB%E5%AE%98%E7%BD%91%E5%85%8D%E8%B4%B9%E8%A7%86%E9%A2%91/975_Solidworks%E7%A6%BB%E5%BF%83%E6%B3%B5%E5%8F%B6%E8%BD%AE%E5%8D%95%E6%B5%81%E9%81%93%E5%88%87%E5%88%86%E6%95%99%E7%A8%8B/index.m3u8" poster="https://img.7b3.cn/7b3/20210208/xN4Q1SSFJLl5.jpg?imageslim"]
[/content_hide]
