之前属实没有注意到叶片的扭曲程度会影响到单流道的抽取，因为之前的叶轮模型区域垂直，所以可以直接按照拉伸切除的方法实现，今天采用的这种方法依旧采用此思想，但是在实现的过程中精准控制了切割的“刀”，也就是切面完全吻合于流道，不会对流道外的实体造成影响，这在一定意义上简化了单流道切割的过程，虽然很多参考书中并未提及如何进行单流道切分，我们将不断整理和学习更加完善、精准的方法，实现快速、准确、易懂的目的。
一、简单过程

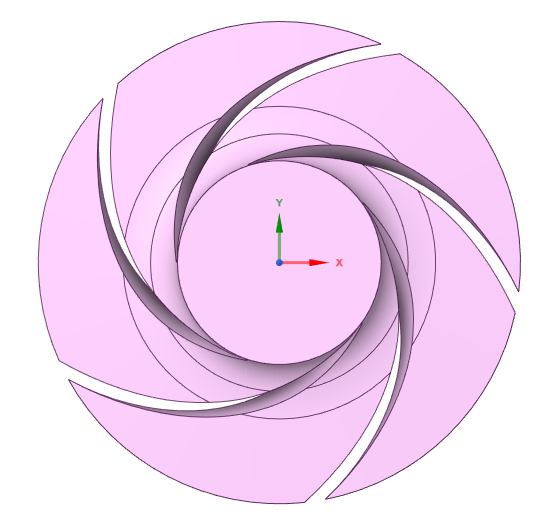

下面是今天作为案例的离心泵叶轮模型，根据俯视图可以看到叶片进口扭曲程度相对较大，如果直接切割会导致相邻叶片受损：

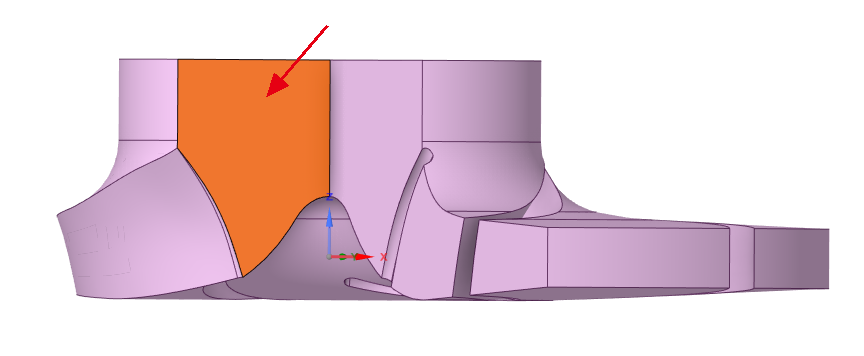

那怎么办呢，创建一个最小的切面，只保证能与实体相切即可，如下图：
得到这个平面后按照每个单流道的夹角去阵列平面，然后用相邻的平面切割实体最终得到完整的单流道！

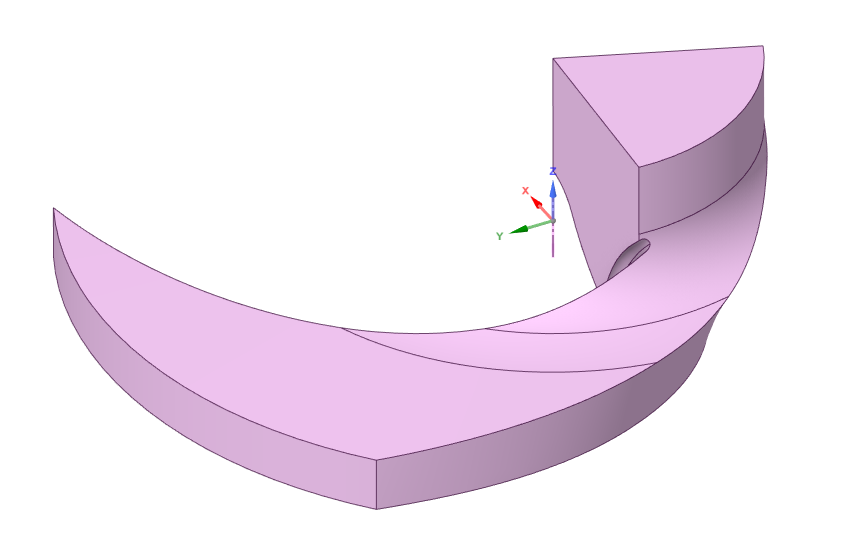

下面是实际效果图：
二、源文件下载
模型文件中有本教程所用的叶轮模型，可在下方附件中下载查看！
