首先，非常感谢@ujs豪投稿该系列教程视频及素材！这是一套完整的离心泵仿真流程，包括建模、icem结构化网格划分、cfx模拟计算、post后处理等过程，均有详细的视频教程，够专业！
一、简介
先来看看三维模型，如下图所示
作者采用icem完成了离心泵蜗壳和进出口段结构化网格划分的过程，采用TurboGrid完成了离心泵叶轮结构化网格划分并在icem中完成了全流道的网格复制，网格质量较高，其中蜗壳的分块方法值得学习！
所以本教程基本涵盖了非常重要的几个学习关键点：
1.蜗壳结构化网格划分（割舍出一般较难处理）
2.现有叶轮模型在DM及Bladegen模块配合下的逆向，逆向的主要目的是可以使用turbogrid这款旋转机械专用的结构化网格划分工具
3.turbogrid叶轮结构化网格划分方法
4.turbogrid单流道网格如何在icem中完成全流道的复制
5.网格装配
二、网格预览

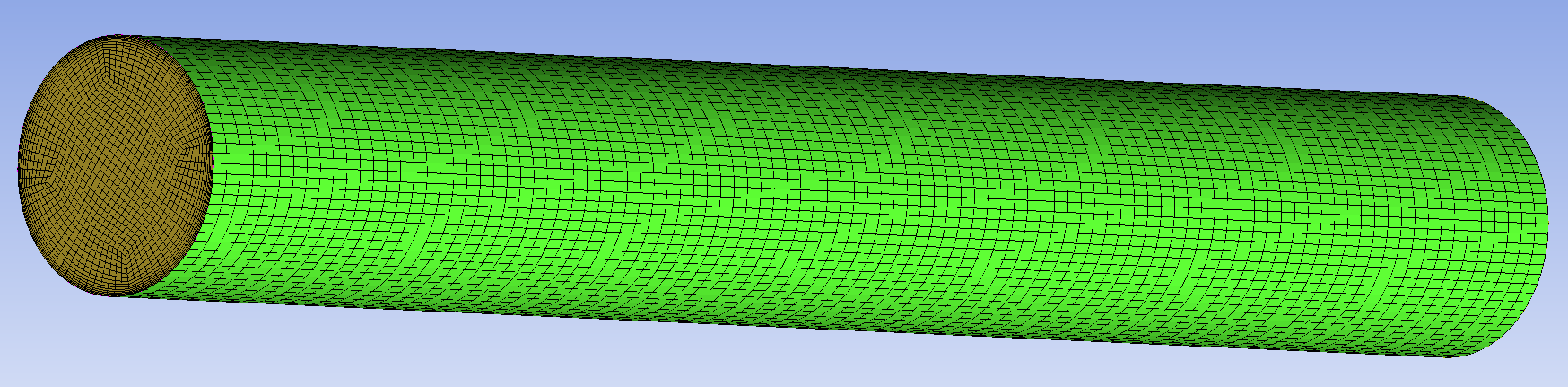

1.进、出口段

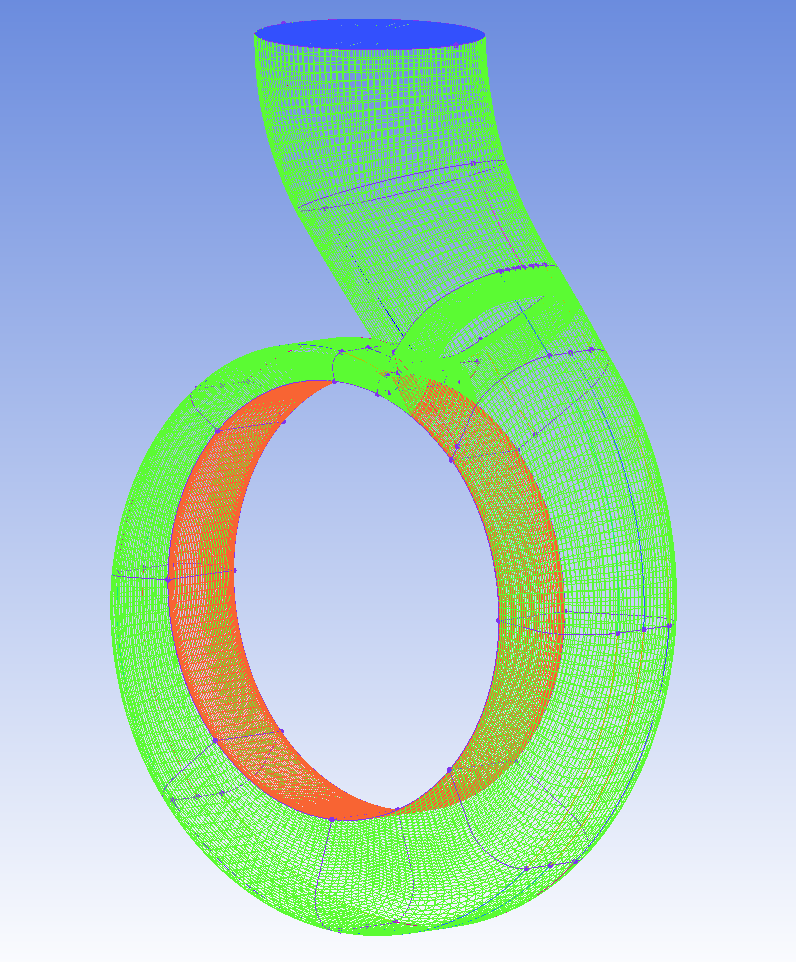

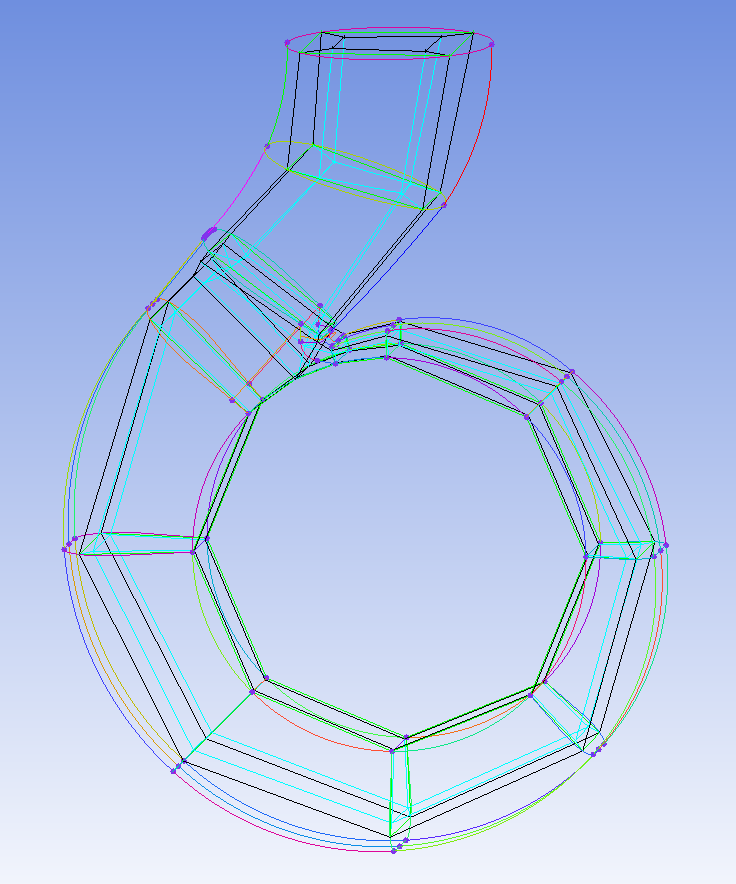

2.蜗壳分块

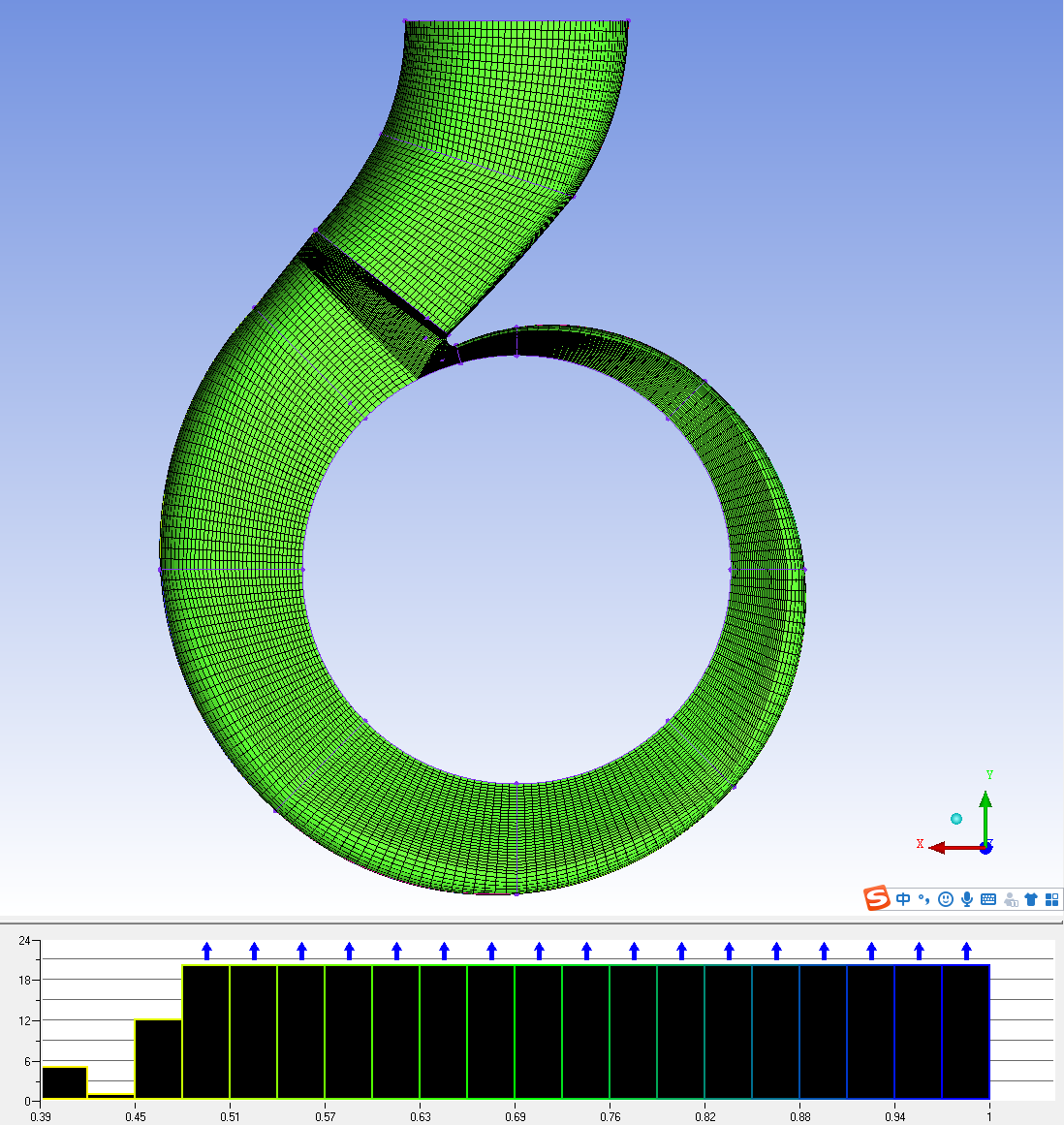

3.蜗壳网格

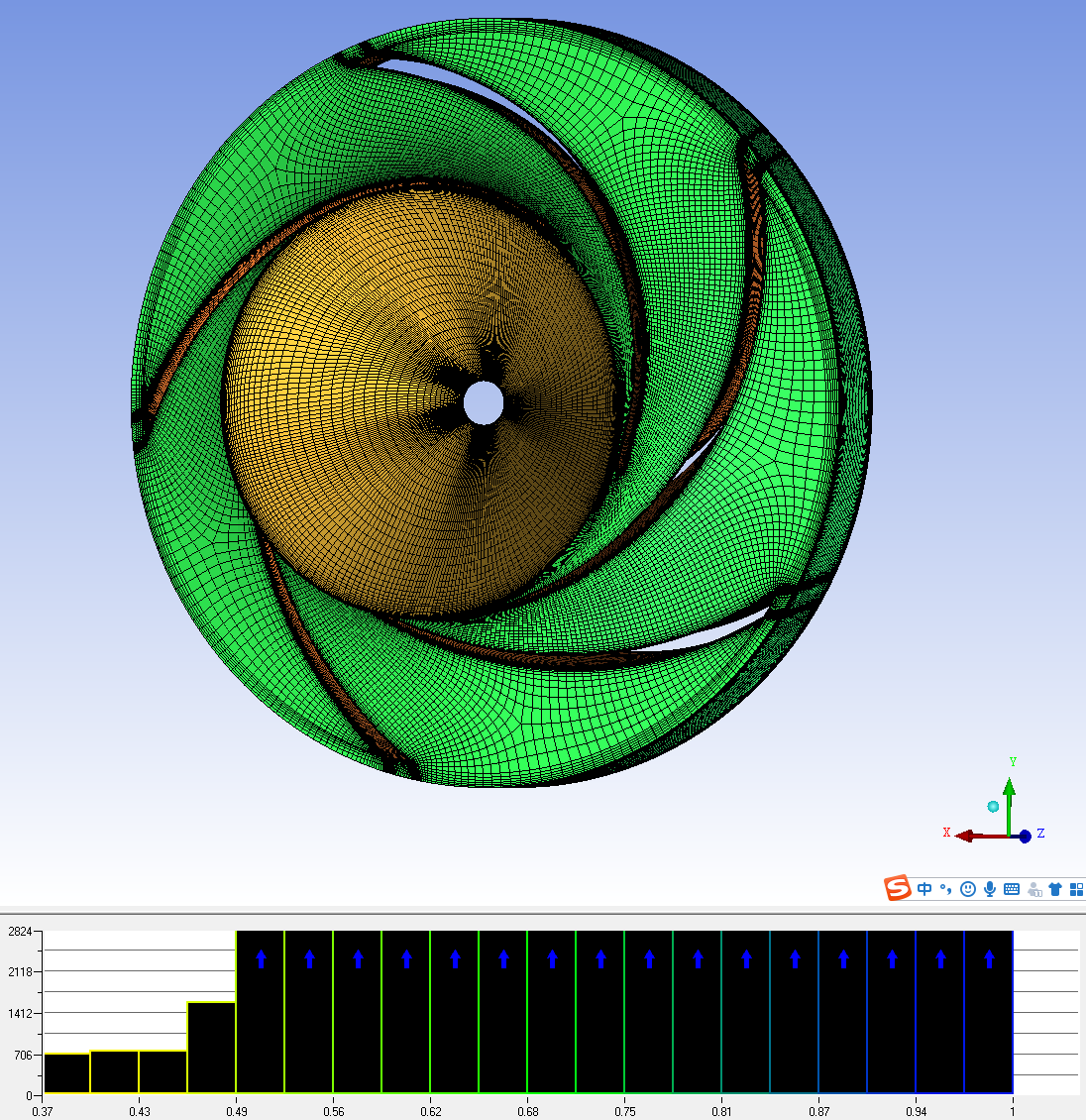

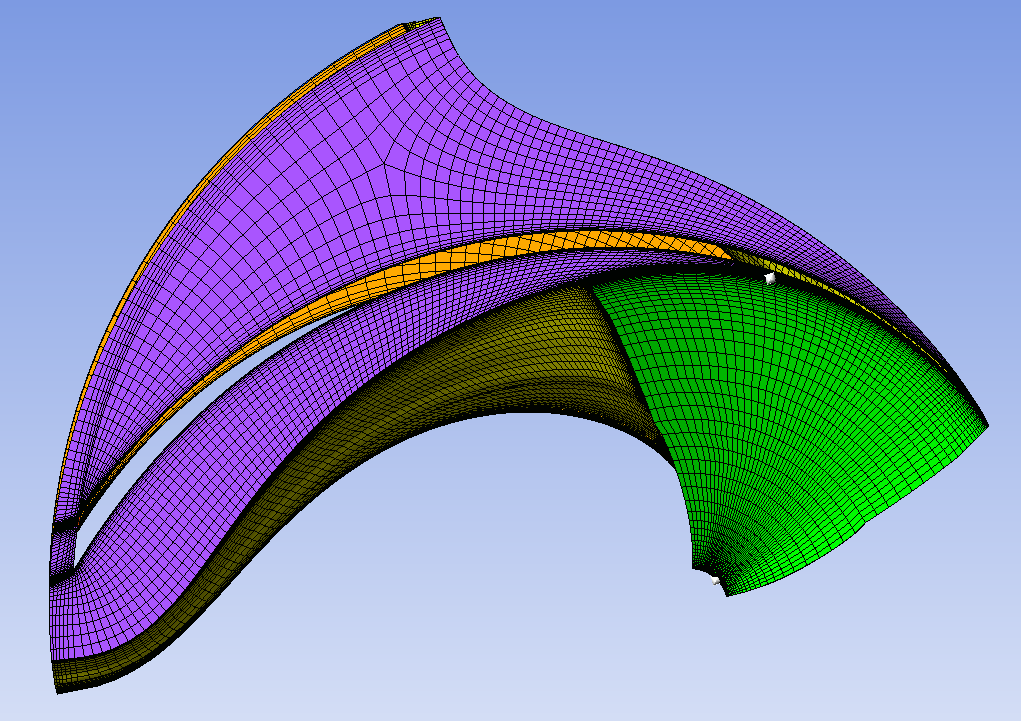

4.叶轮网格

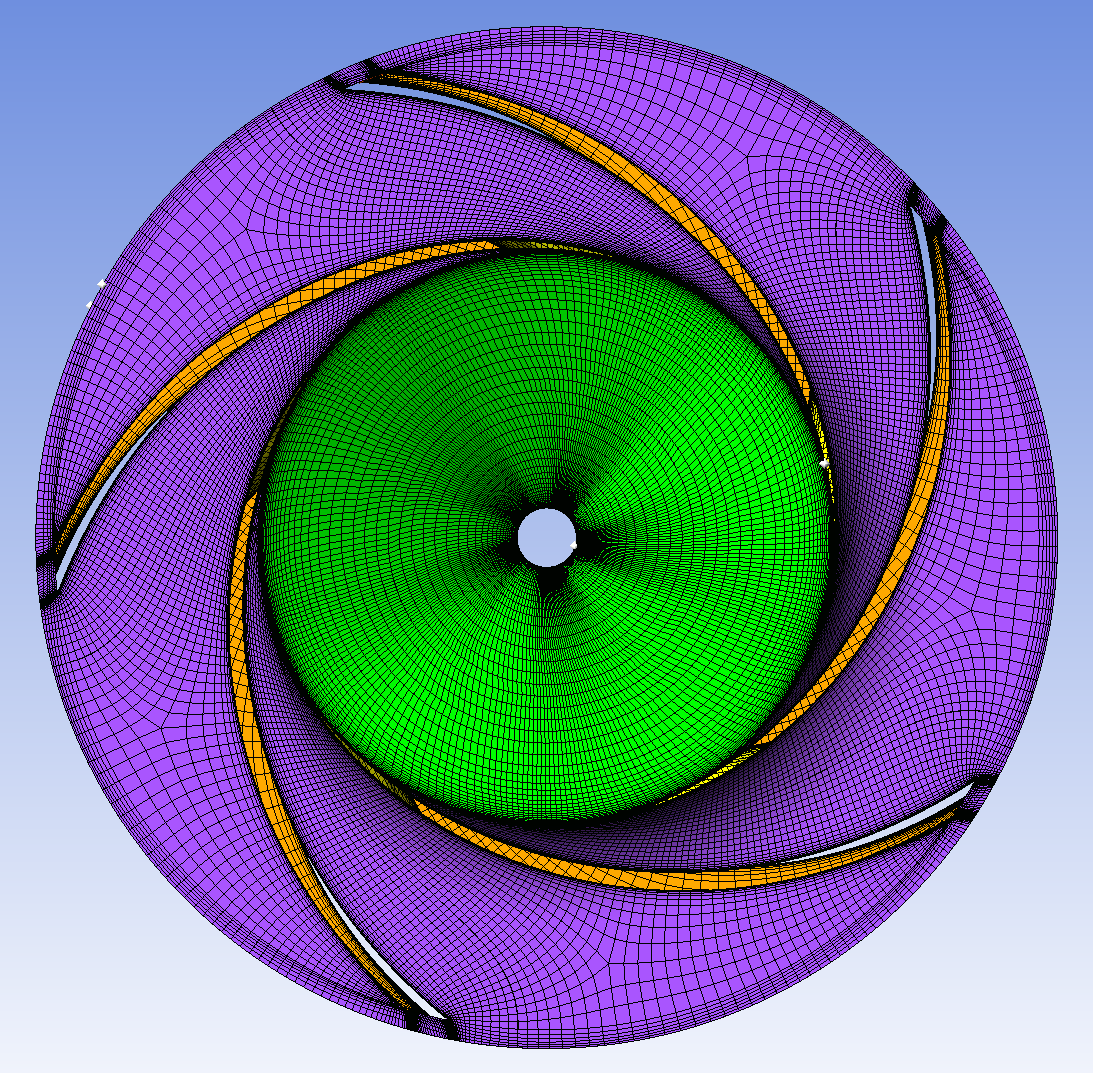

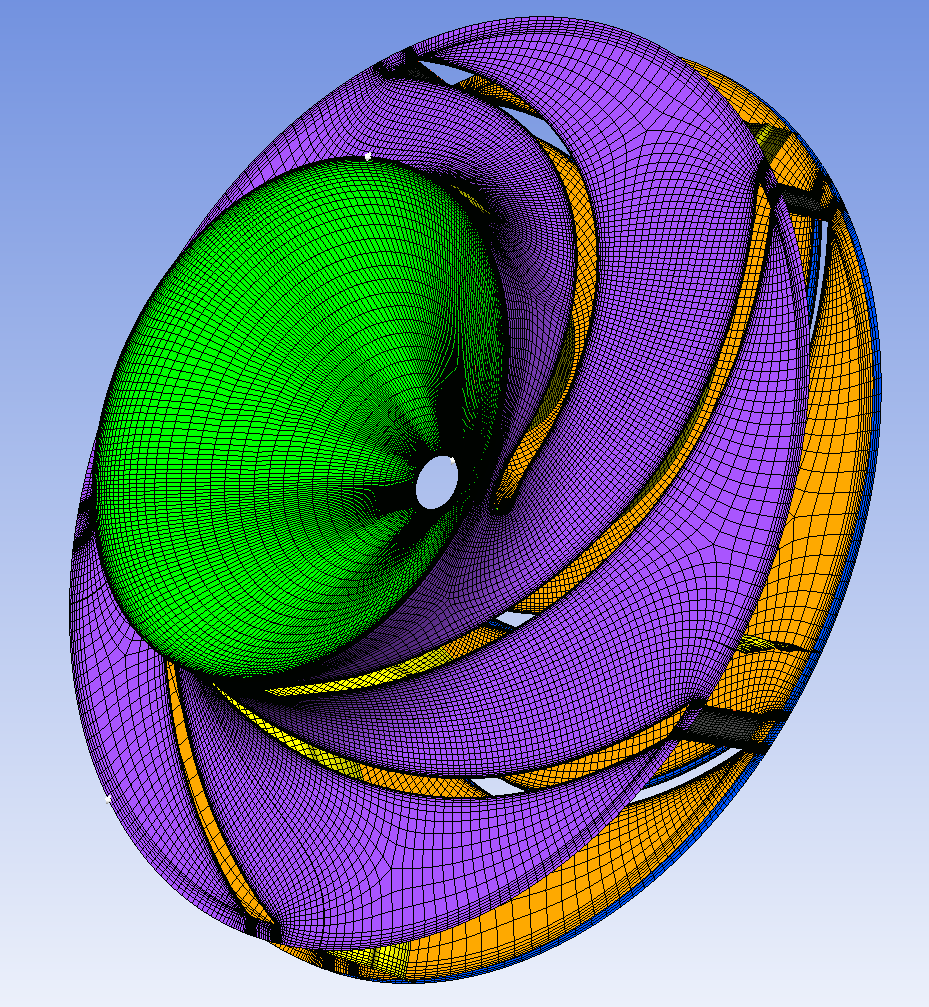

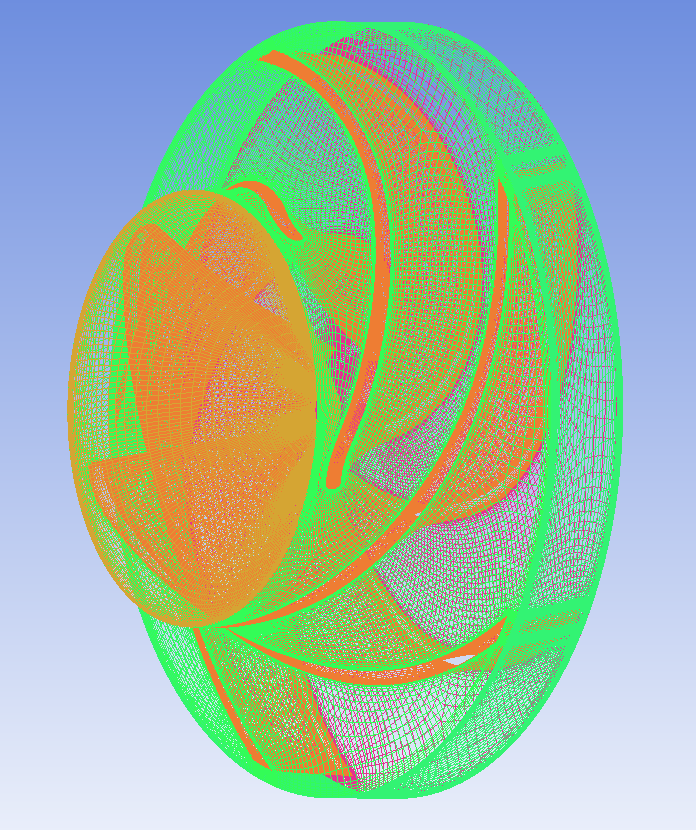

可以看到这个叶轮进口处与我们常见的进口略有不同，凹陷部分系叶轮进口段，所以在叶轮水体上会有这样的形状出现！
看到这里的时候我对这个网格划分的原作者佩服的五体投地了，是的，太漂亮了！首页的幻灯又有素材了！

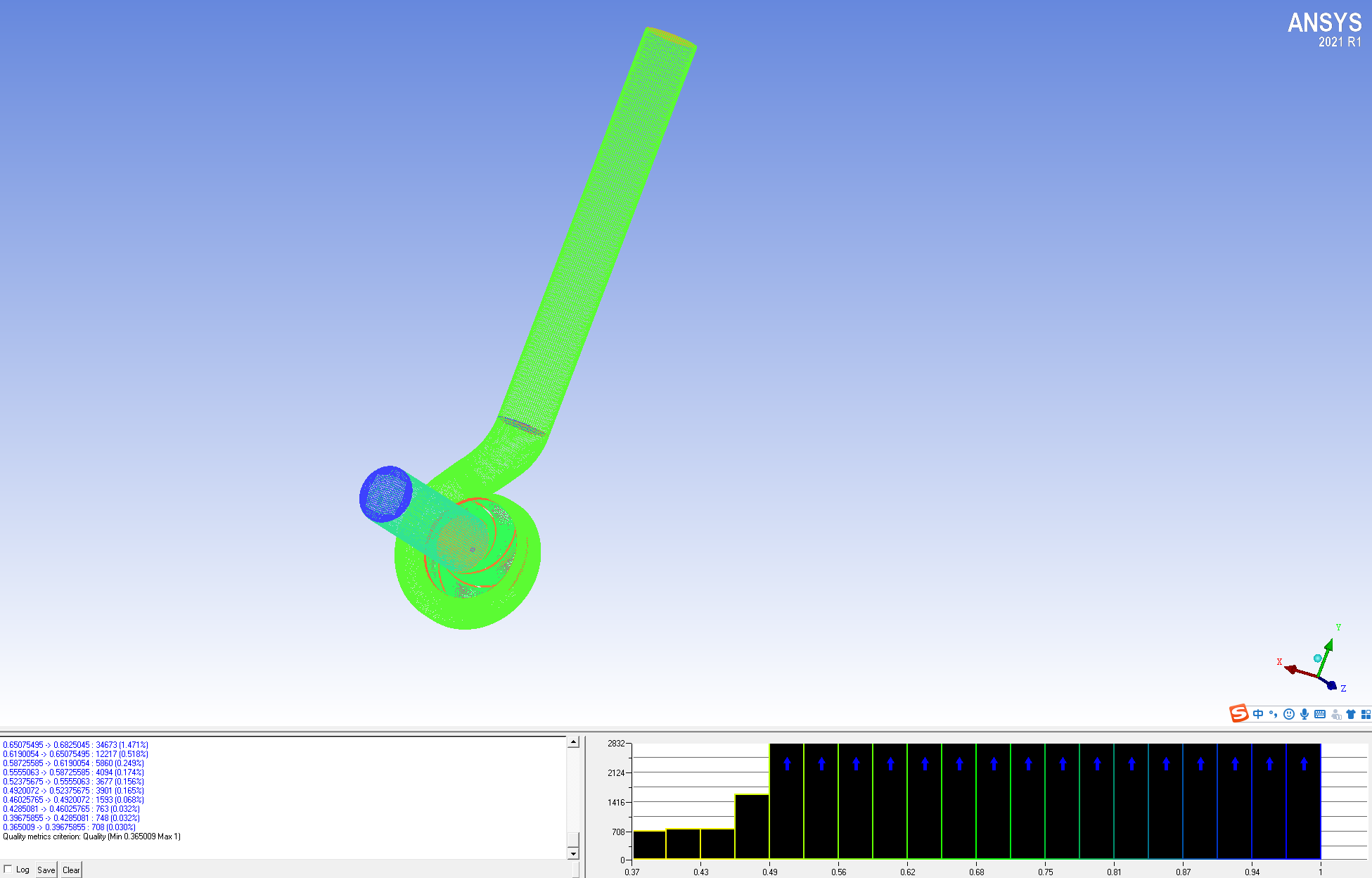

5.网格装配
好家伙，好汉收下我的膝盖。。。
三、源文件及视频下载地址
三维源文件已在上一篇建模文章发布，本附件为视频！如需下载视频学习可在下方附件中下载！详细的workbench源文件将在第三篇文章求解计算中提供！
