大家好，在下泵小丫！
今天更新的视频是诱导轮建模的过程，诱导轮的存在主要是优化泵的抗气蚀性能。诱导轮是降低离心泵的静正吸入压力，这是靠诱导轮增加离心泵第一级叶轮入口的静压力来实现。经诱导轮到流出的旋流（欲旋方向与离心泵的叶轮旋转方向相同，参见：进液条件）对减小离心泵的净正吸入压头也一起着一份作用。

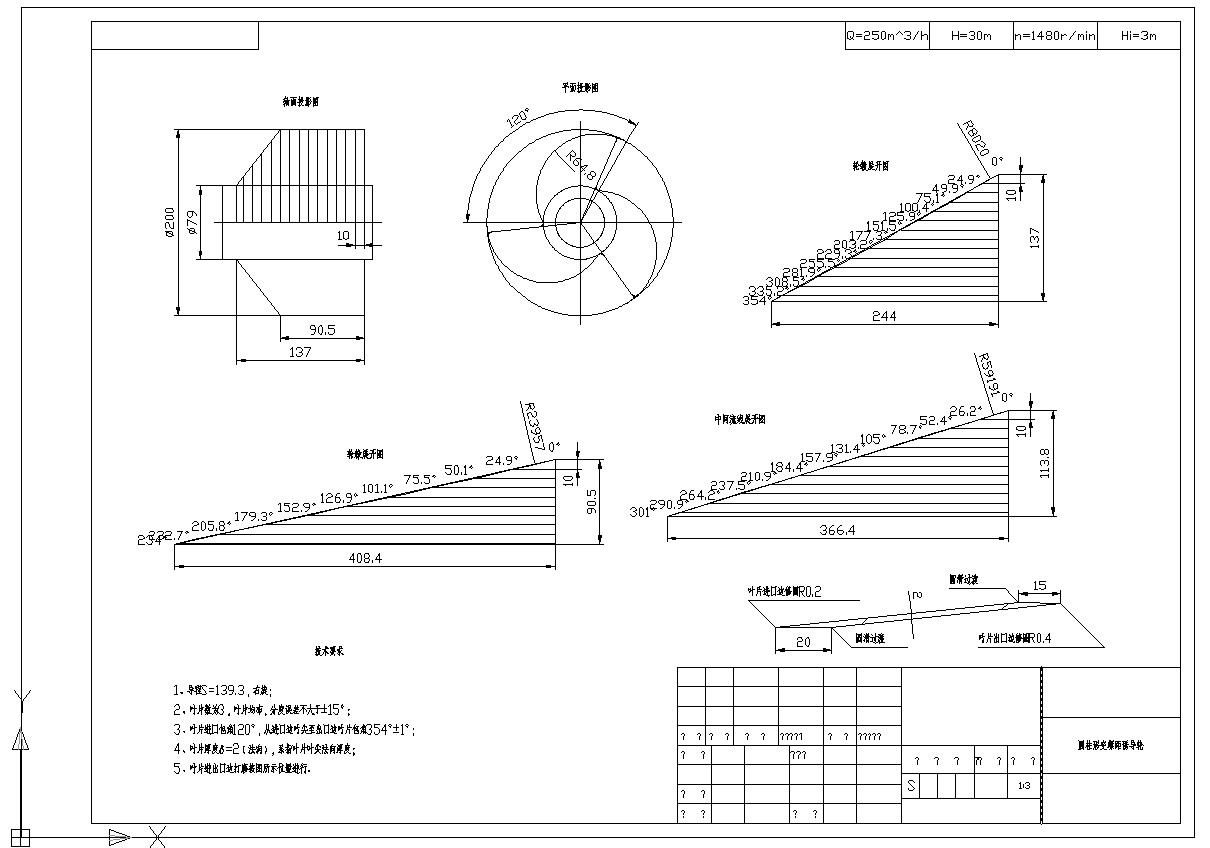

诱导轮水力图如下：
这是一个非常典型的诱导轮模型，为圆柱型变螺距诱导轮，如果是等螺距的话可以直接用螺旋扫描的方式完成建模，变截距就需要采用这种常规的打点法边界混合。
通过对上图的分析，可以看到3个三角形，分别代表了轮缘、轮毂、中间流线的坐标点，是以圆柱坐标的形式展现的，可以整理成如下的坐标点：
为了方便大家的学习，采用了2款软件分别是CREO和UG来完成建模的过程，你会发现用CREO实现相对容易些，点坐标可以直接通过偏移坐标系的方式实现，而UG中是不能直接导入圆柱坐标系的坐标点的（实数不熟悉软件，如可以请在评论区留言指导！）

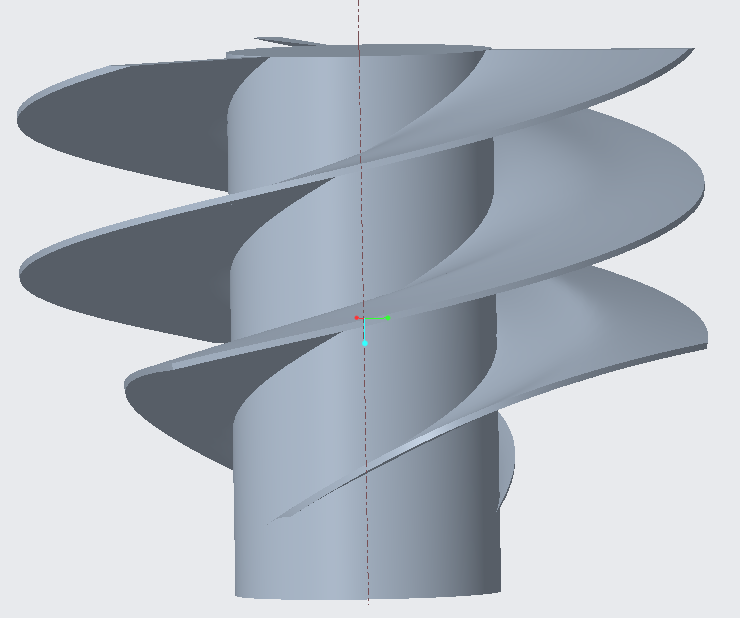

模型结果如下：

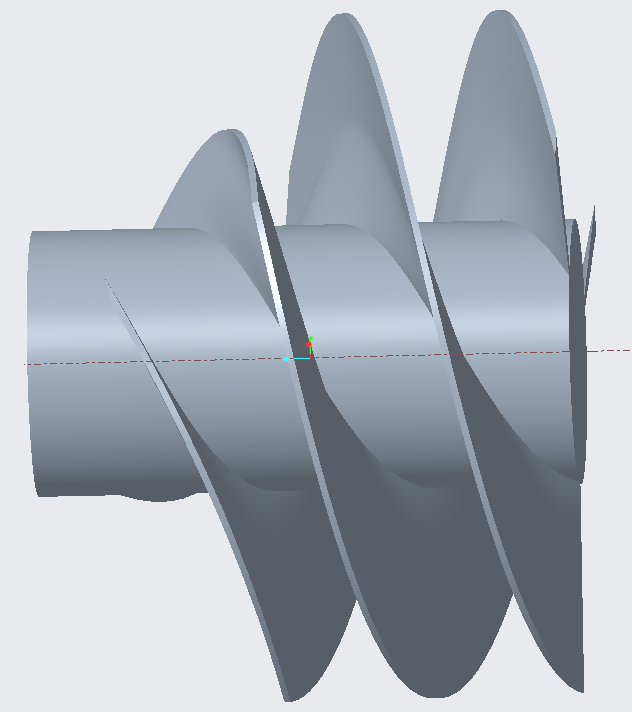

CREO模型

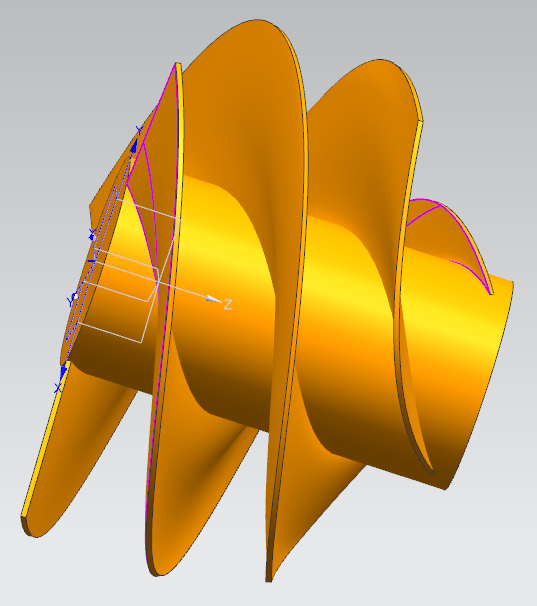

UG模型
详细的视频教程可以查看上方！
建议大家先看CREO建模的视频，然后再看UG的，因为在CREO中我简单讲解了水力图中曲线和坐标所代表的意义，可以大概参考一下！
