泵三维模型2：单级单吸离心泵

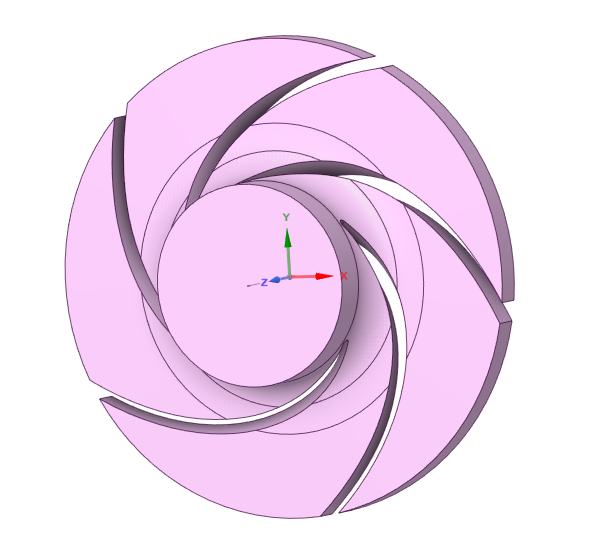

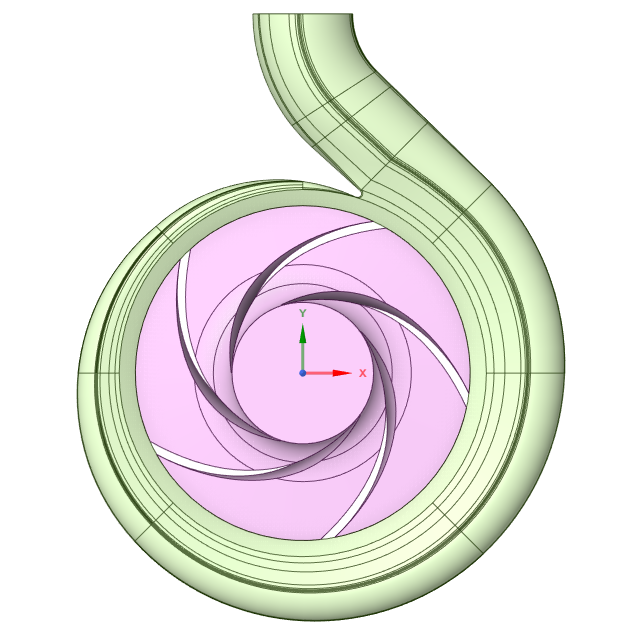

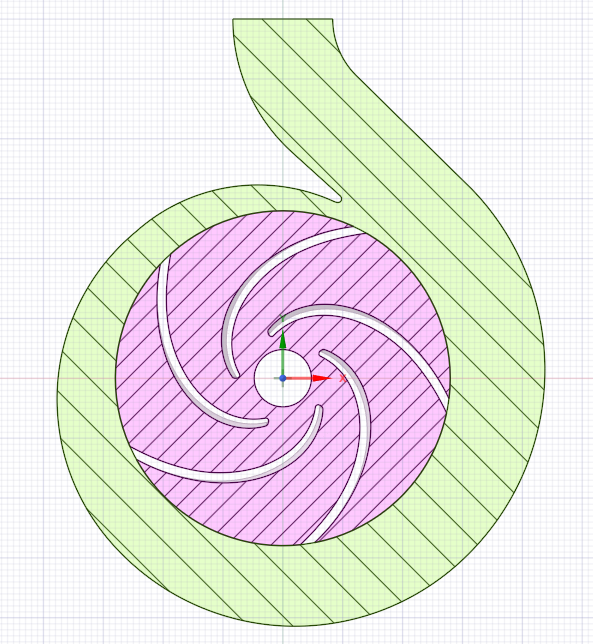

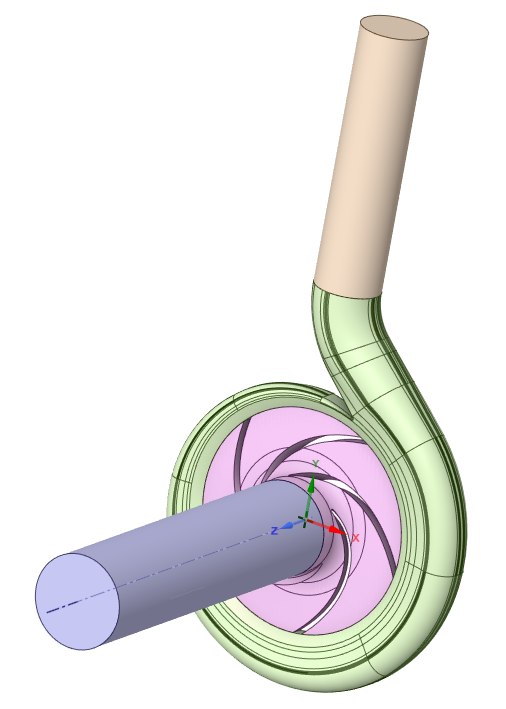

本站关于离心泵的教程大多以此模型为基础，这是一个非常基础的也是最简单的泵模型了，单级单吸离心泵。

一、泵型简介

姓名：单级单吸离心泵

作者：不详

格式：STP

二、泵型工作范围及型谱

以下内容摘自《现代泵理论与设计》一书，关于如何识别型谱的知识！

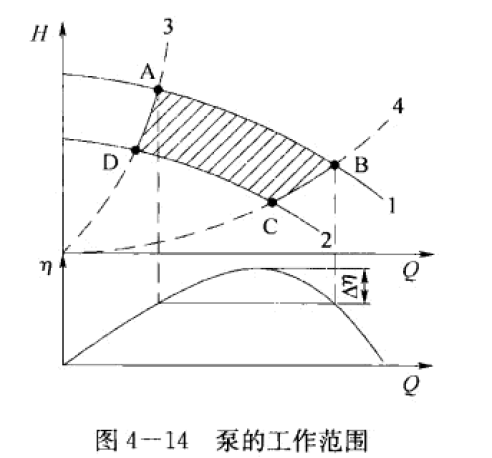

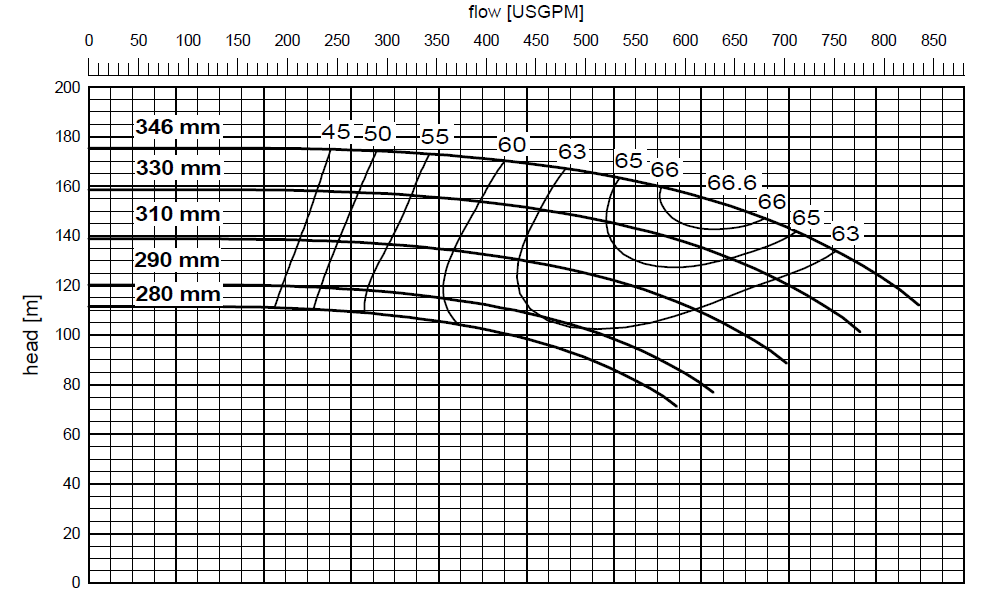

泵特性曲线上的每--点都对应着一个工况，泵在最高效率点工况下运行是最理想的。但是用户要求的性能千差万别，实际中的工况不一定和最高效率点下的性能相一致。要想使每一个用户要求的泵都在泵最高效率点下运行，那样做需要的泵规格就太多了。为此，常常确定一个范围（通常以效率下降5%～8%为界)，如图4一14 的AB线段，泵在此范围内运行，效率下降不算太大，此段称为泵的工作范围。利用前面的内容，可以通过改变转速或切割外径的方法来扩大泵的工作范围，如图中的ABCD。其中1，2线是改变转速或切割叶轮前后的特性曲线，3，4线是改变转速的相似抛物线或是切割线（抛物线)。方块ABCD称为泵扩大了的工作范围，泵可以在此范围的任一点工作，而且效率下降最多不会超过5%~8%。

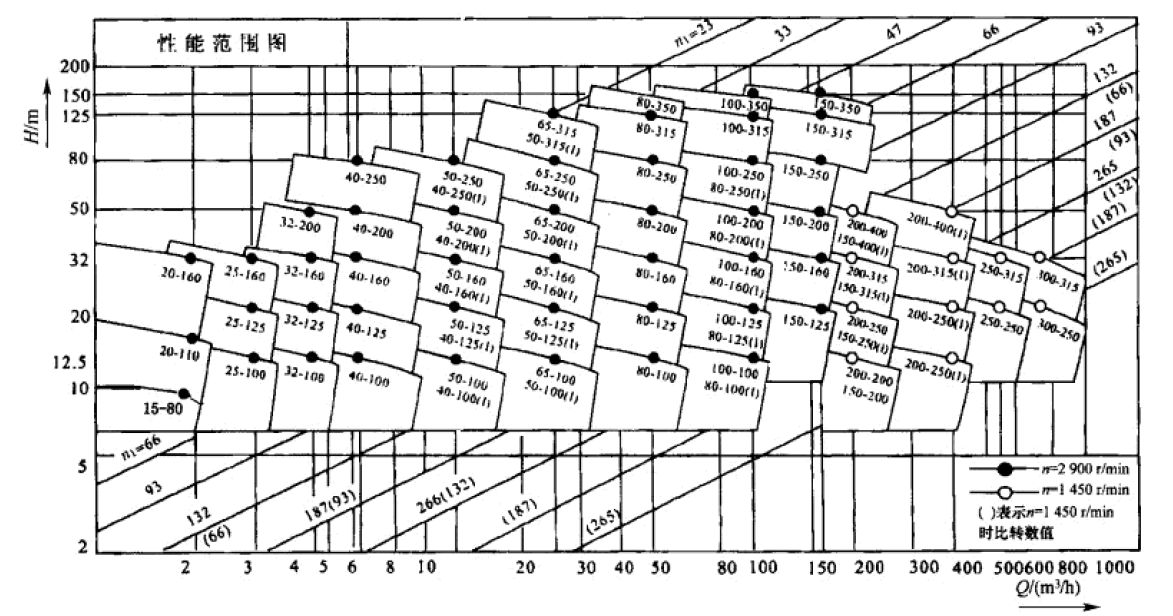

把许多泵的工作范围画在-一张坐标图中，称为型谱。为了使图形直观协调，高扬程和大流量时的工作范围不致过大（因高扬程大流量时的工作范围会相对变大)。通常采用对数坐标表示。一般每种系列泵有一个型谱，所谓系列是指同一类结构的泵（如单级悬臂式泵、双吸泵、节段式多级泵系列)或某种用途的泵(如化工流程、锅炉给水泵系列)。而规格是指同一系列中尺寸和性能不同的泵。
