一、泵型简介
名称：自吸泵 级数：单级 格式：STP 来源：来自网络
二、自吸泵相关知识
以下内容摘自关老师：《现代泵理论与设计》一书！
自吸泵，就是在启动前不需要灌水，经短时间运转，靠泵本身的作用，即可把水吸上来，投入正常运行。
自吸泵按作用原理分为以下几类:
- 气液混合式（包括内混式和外混式)
- 水环轮式
- 射流式（包括液体射流和气体射流)
气液混合式自吸泵工作过程:平时设法在泵内存一定量的水，泵启动后由于叶轮的旋转作用，吸人管路的空气和水充分混合，并被排到气水分离室。气水分离室上部的气体排出，下部的液体重新返回叶轮，和吸入管路的气体混合，直到把泵及吸入管路内的气体全部排尽，完成自吸，正常抽水。
根据气液混合后水回流的部位不同，气液混合式自吸泵分为内混式和外混式。其中气液分离室中的液体回流到叶轮进口处，空气和水在叶轮进口处混合的称为内混式自吸泵;气液分离室中的液体回流到叶轮出口处，空气和水在叶轮外缘处混合的称为外混式自吸泵。
水环轮式是将水环轮和水泵轮组合在一个壳体中，借助水环轮将气体排出，实现自吸，当泵正常运行后，可通过阀截断连接离心轮和水环轮的通道，并放掉水环轮内的液体。

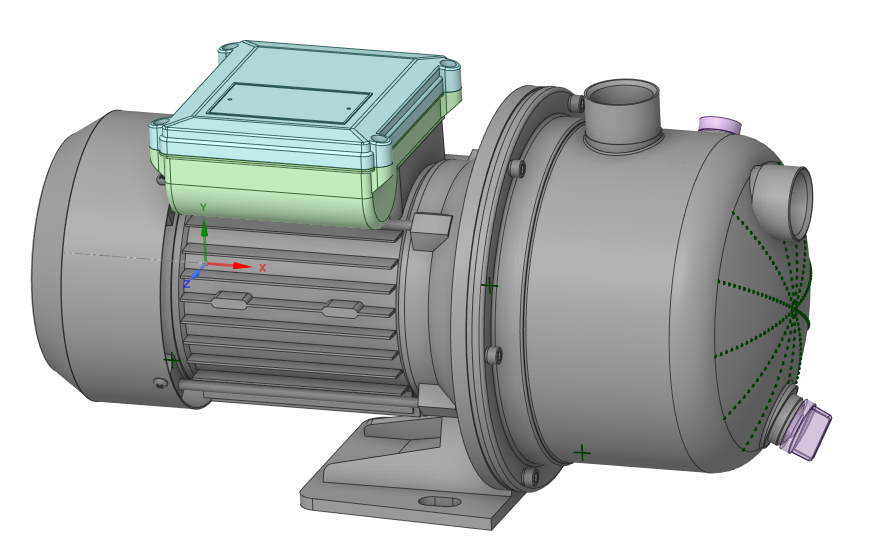

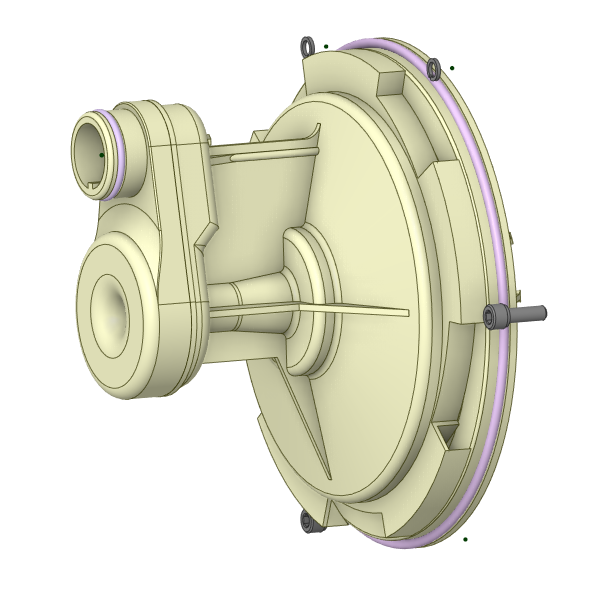

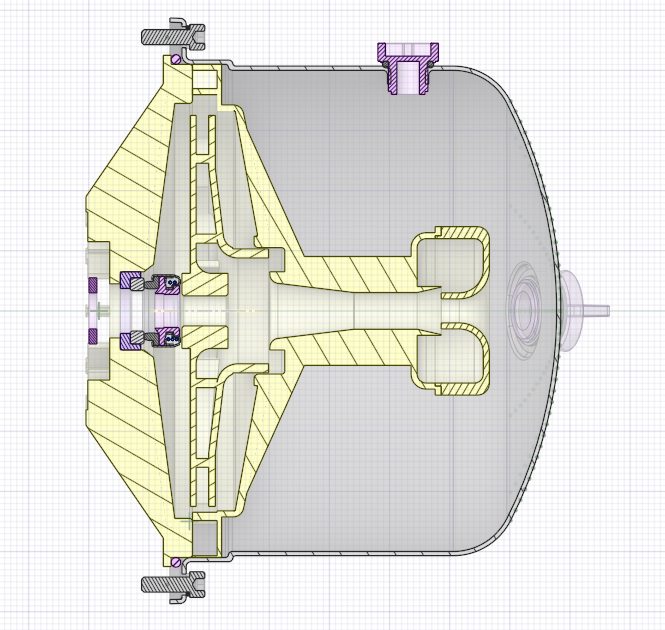

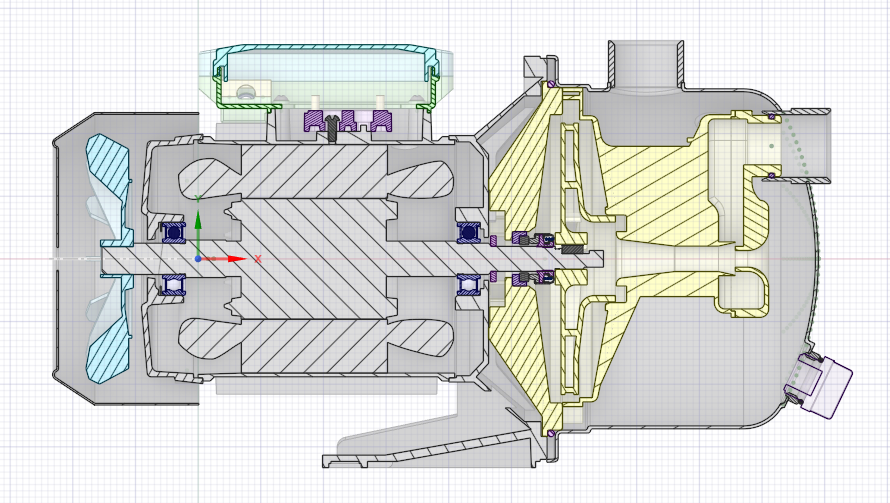

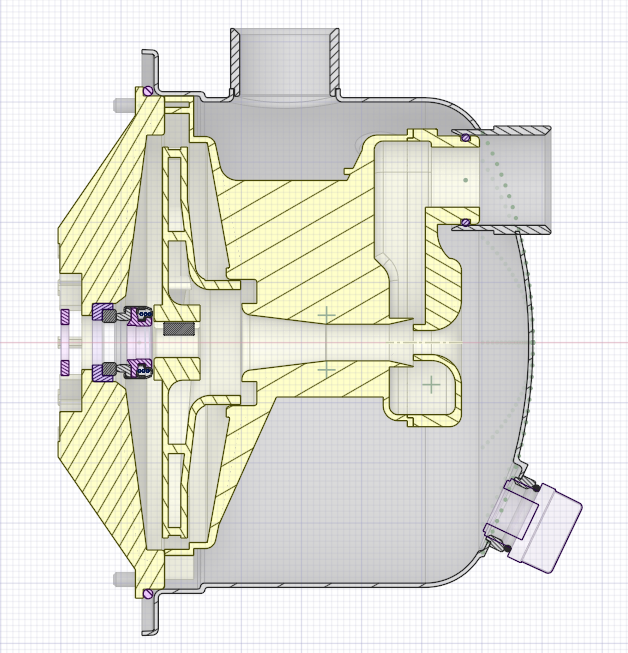

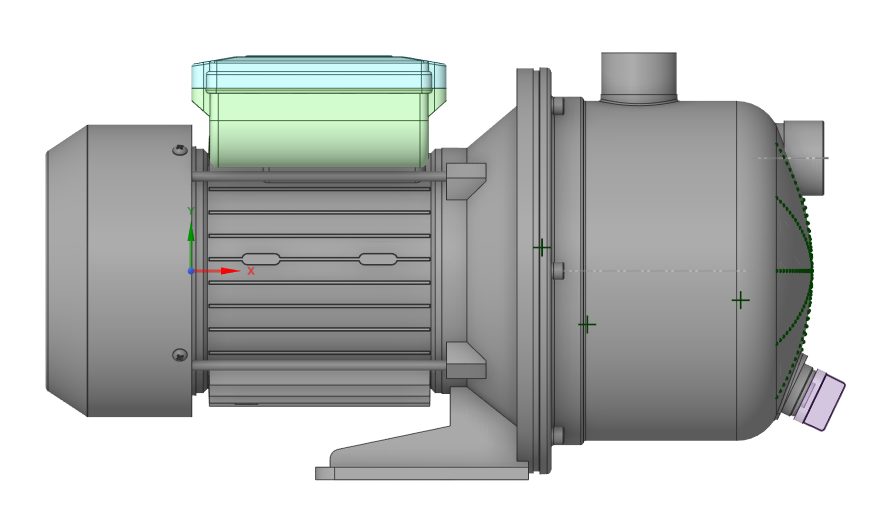

三、截图展示
四、下载地址
下滑下载！
