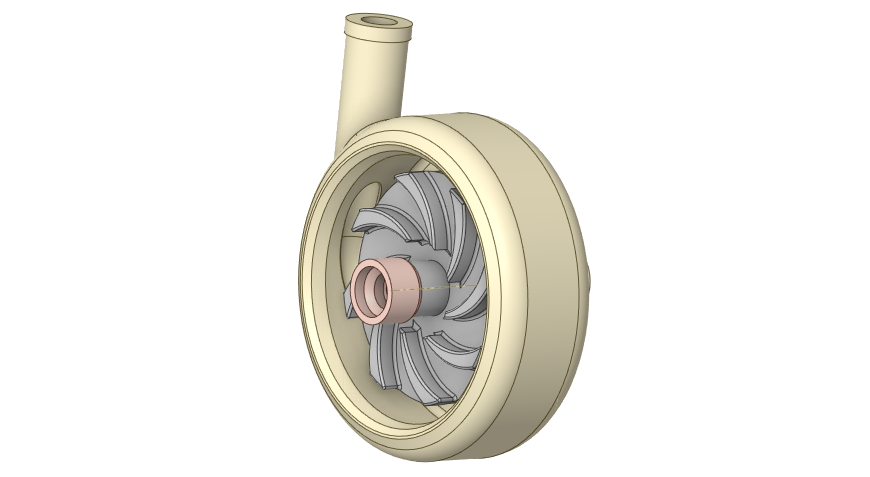

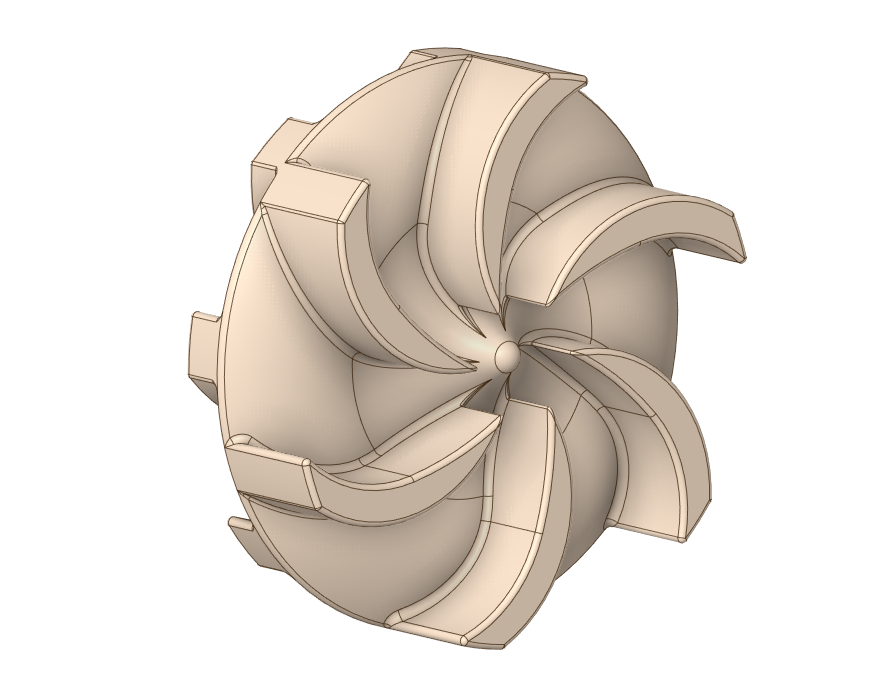

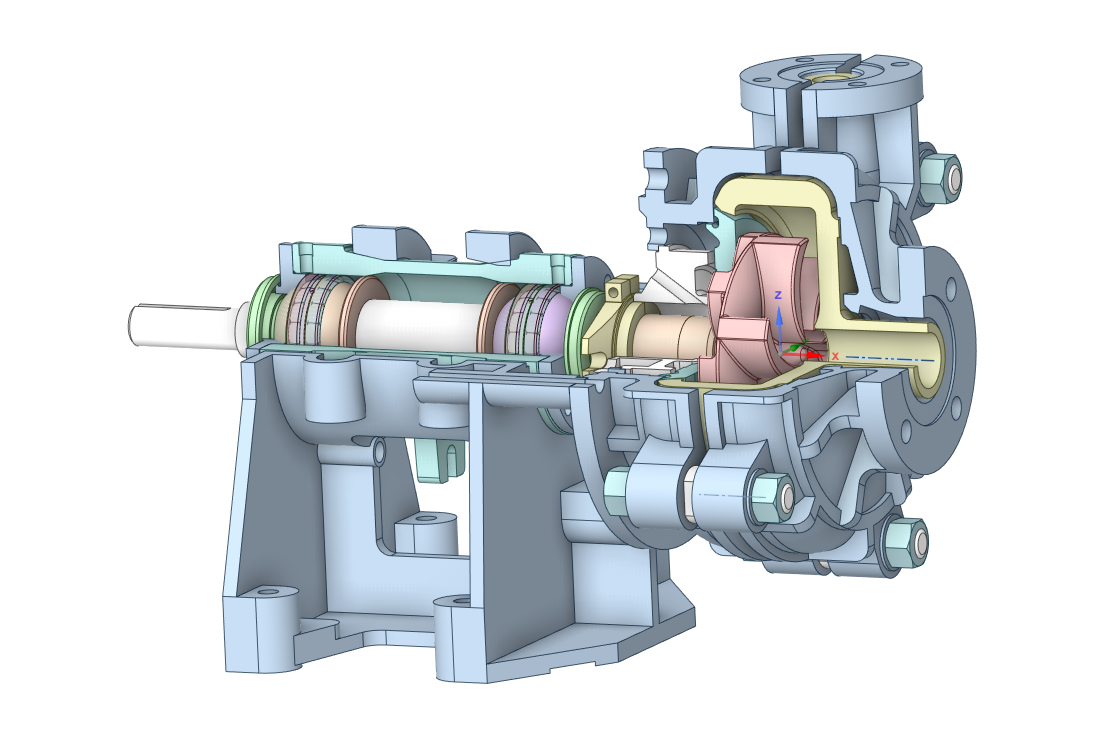

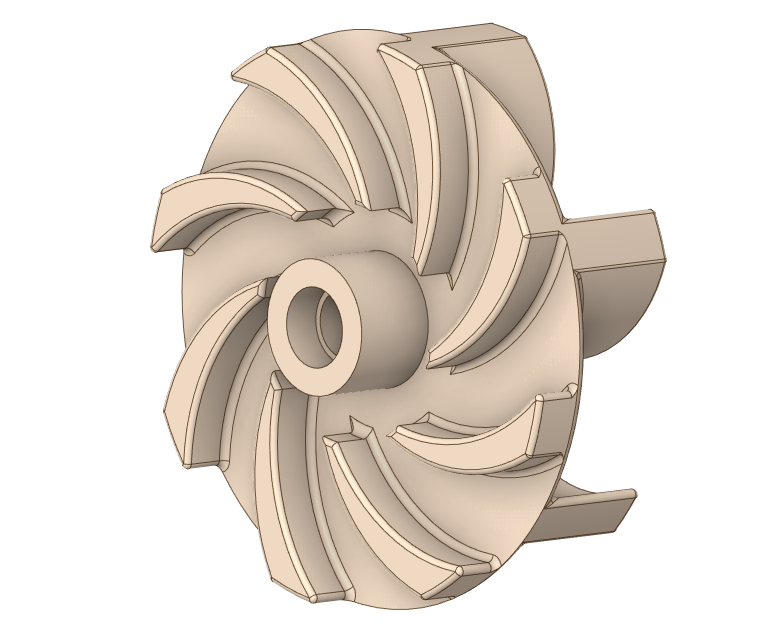

简简单单的单级单吸悬臂泵，不同点在于叶轮后加了反导叶，然后很重要的区别是有衬里。这个和目前很多油浆泵类似，为了提高抗磨蚀性能以及延长泵体寿命，在泵体内套一个衬里，这样可以单独对衬里进行硬质层喷涂或者镶嵌，也便于直接更换，保护了泵体。
为什么要保护泵体呢？这个和很多双吸离心泵的泵体耐磨环是一个道理，如果耐磨环直接从泵体上做出来，用一年后磨损了那这个泵体也就报废了，尤其像泵体这玩意很大的话换起来成本就很高了！所以一般介质中存在颗粒或者催化剂的装置加一个衬里防护泵体。

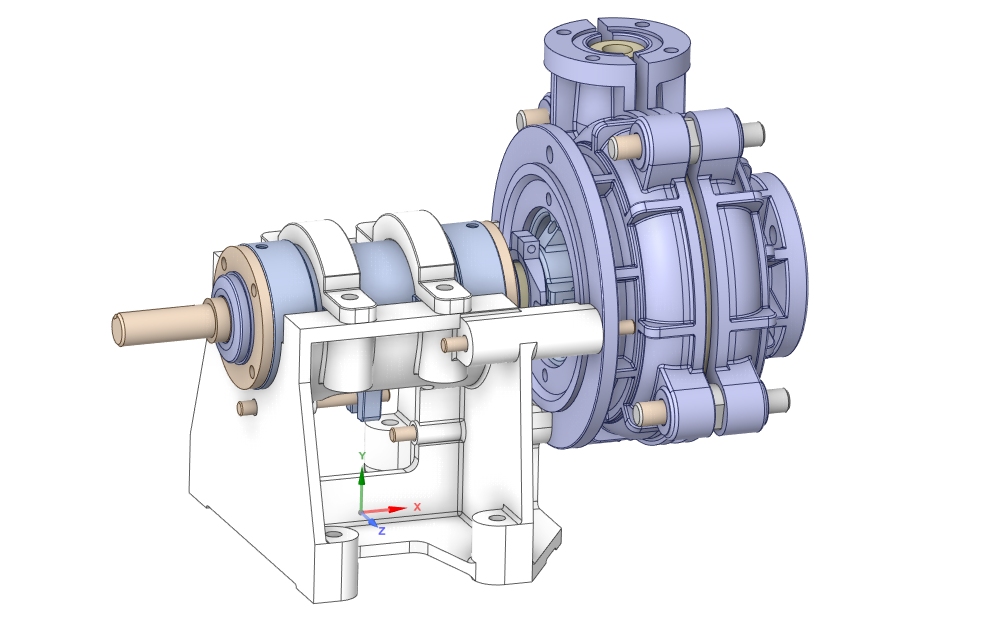

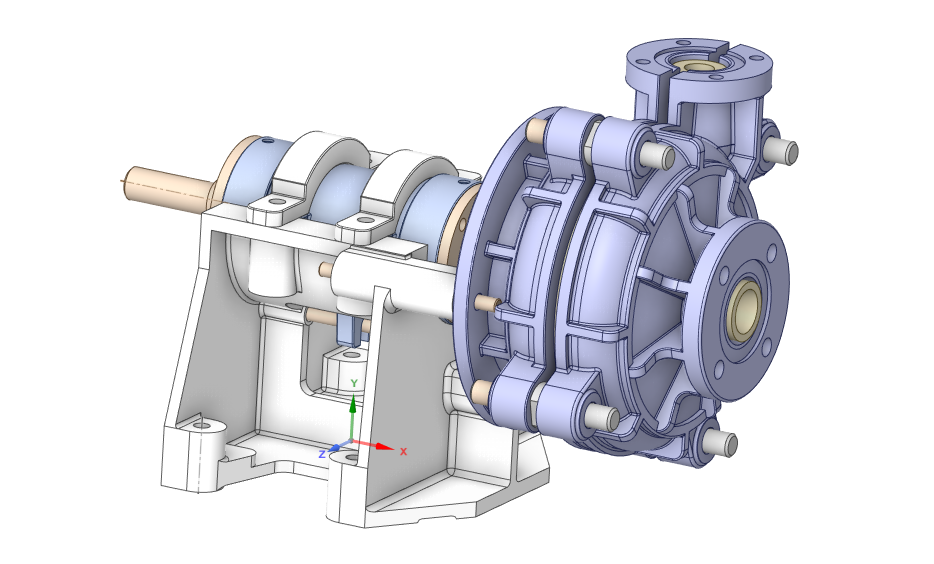

一、泵型简介
名称：Bomba泵 格式：STP 大小：25M

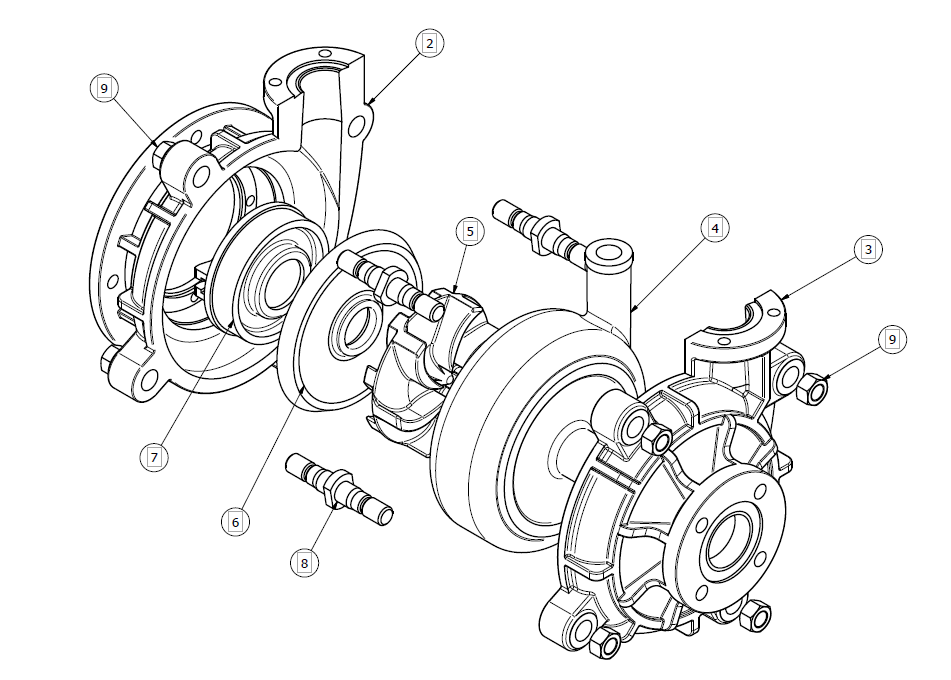

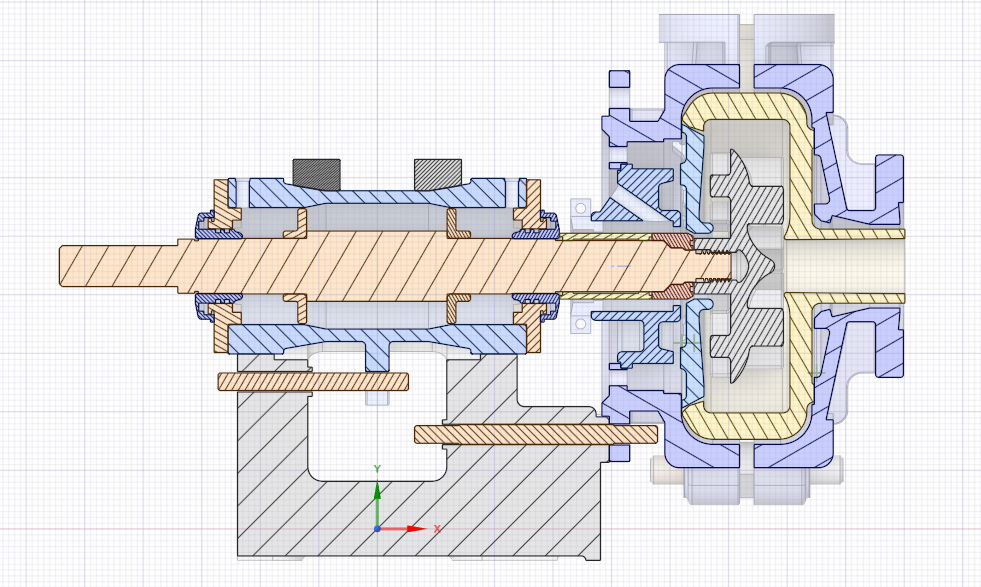

图纸这一块也是很详细了，没有水力图哈，只有结构尺寸
[b2_file link="https://share.7b3.cn/api/v3/file/source/1562/Desenho.rar?sign=_ME76omjJSrxEVqyv1VlTqDonBujp3fl15Rb9nhztJI%3D%3A0" name="图纸文件" pass="" code=""]
二、下载地址
下滑下载！
