又一台多级泵模型，与之前分享的多级泵不同之处在于叶轮，此叶轮为直叶片，之前的叶轮都是扭曲叶片！
[b2_insert_post id="1869"]
一、泵型简介
泵型：卧式多级离心泵 用途：锅炉给水 级数：11级 格式：STP
二、图片展示

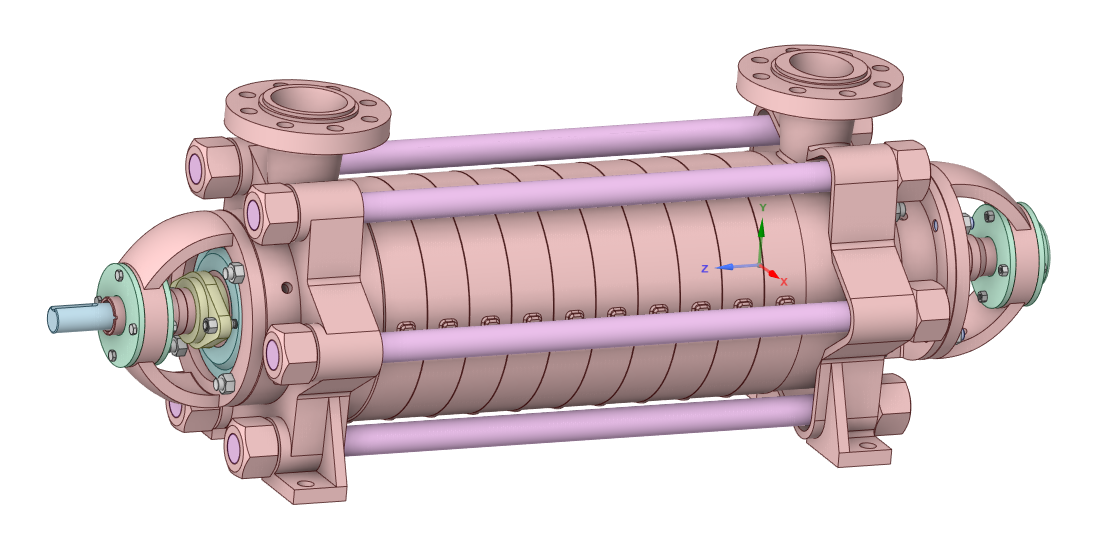

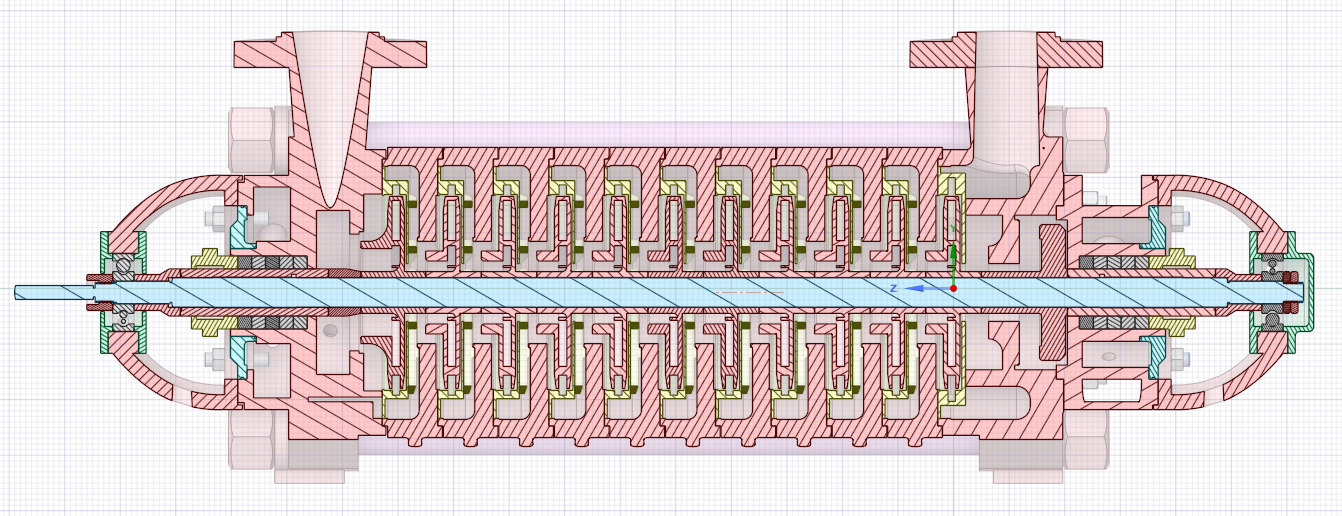

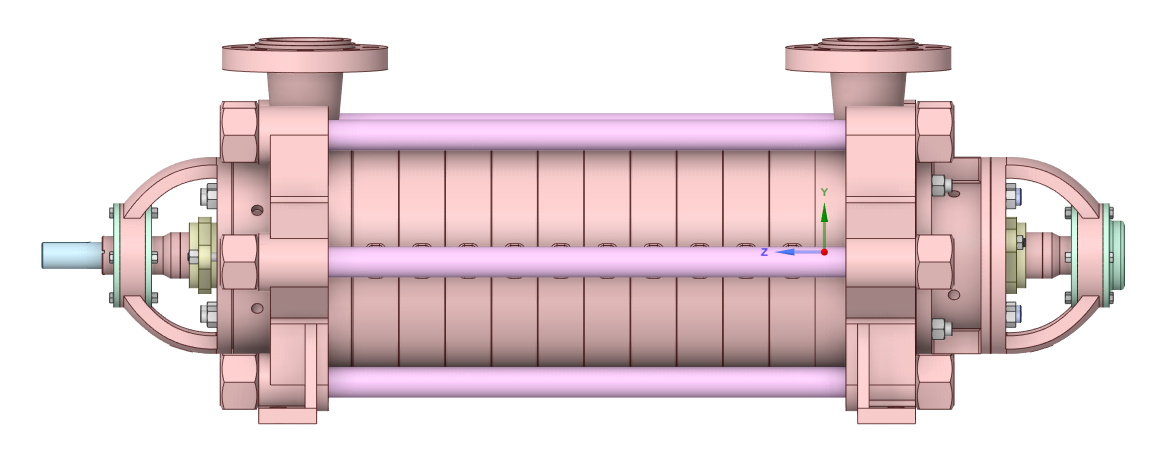

该泵型密封采用填料密封，从轴承箱尺寸来看应属于脂润滑，所以结构紧凑。

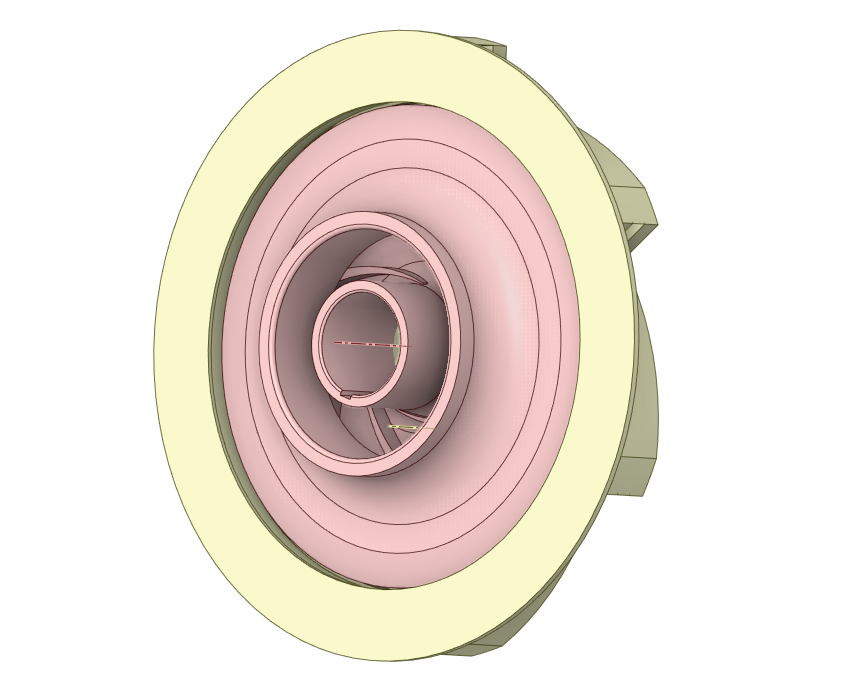

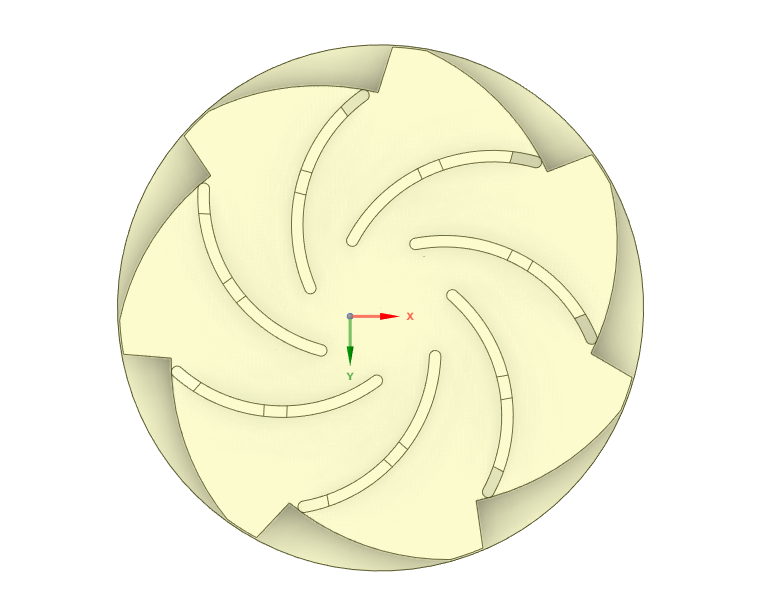

多级泵虽然看着复杂，其实核心内容还是三段式：吸水室、叶轮和导叶、蜗壳。该泵11级转子均为相同结构和大小，所以只需画出1个导叶和转子复制即可，至于吸水室和压水室，自有水力图可以画出水体，然后通过布尔运算或者合并继承的方式切出实体几何辅以法兰、螺栓孔、倒角圆角等即可完成！

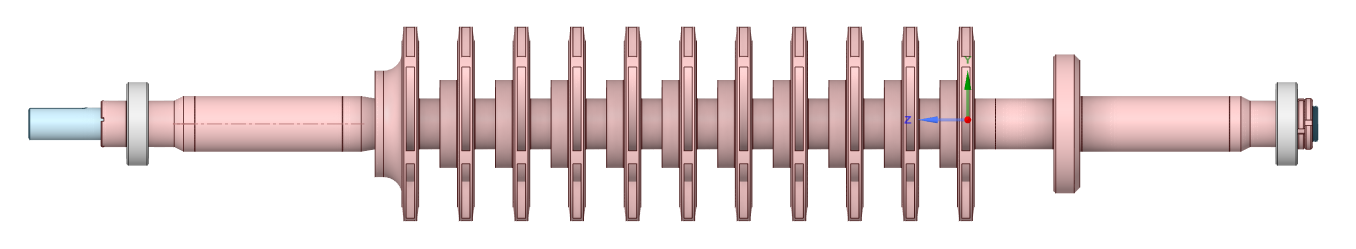

单独拎出转子组件可以做模态分析、临界转速分析、静力学、动力学分析等，这将在以后的学习中不断积累！

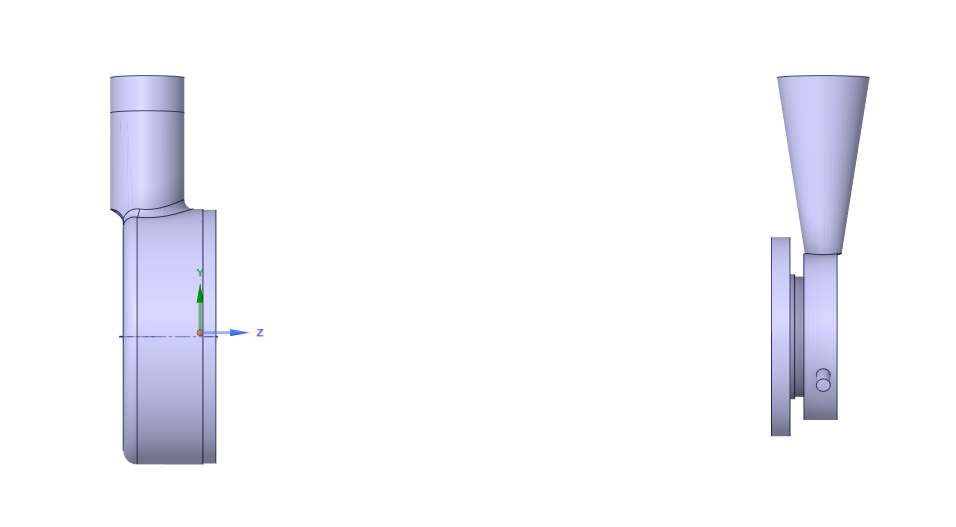

简单抽了下流体域，吸水室和压出室都不是变截面的，就整了个圆柱啊，怪不得这泵卖的便宜！
晚上有空的时候抽个流体域看看。
三、下载地址
下滑下载！
