该泵型主要基于Y型油泵改造而来，种类主要包括单级单吸悬臂式、单级双吸悬臂式、单级双吸两端支撑式、两级双吸两端支撑式、两级单吸两端支撑式等。壳体剖分方式为径向剖分，何为径向剖分呢？泵壳分界面是沿着泵轴心线分开的，是轴向剖分；泵壳分界面是垂直于泵轴的，是径向剖分！
今天这个模型呢是单级双吸两端支撑式AY油泵，结构简单，类似单级双吸清水泵但是吸水室和压水室（大致）平行分布，好来看看这个模型！
一、泵型简介
模型名称：AY油泵 API标准：BB2泵型 格式：STP 类型：单级双吸两端支撑
二、图片展示

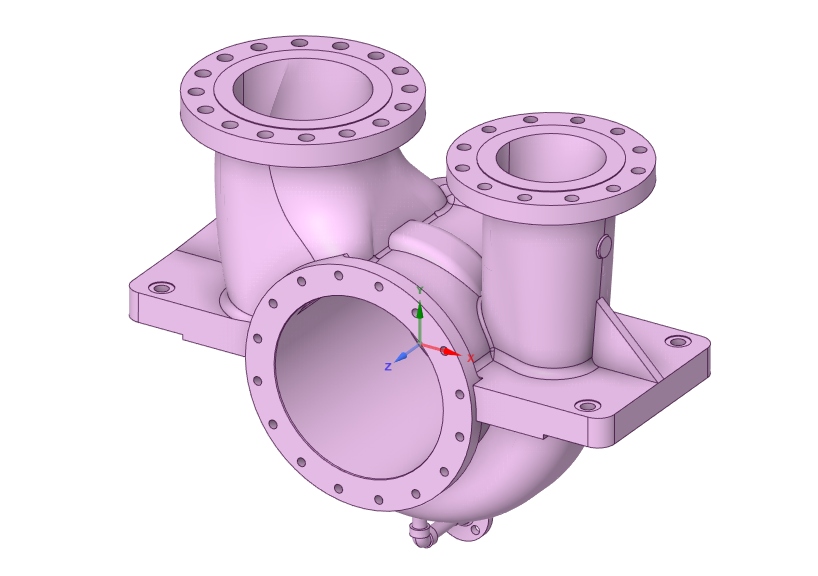

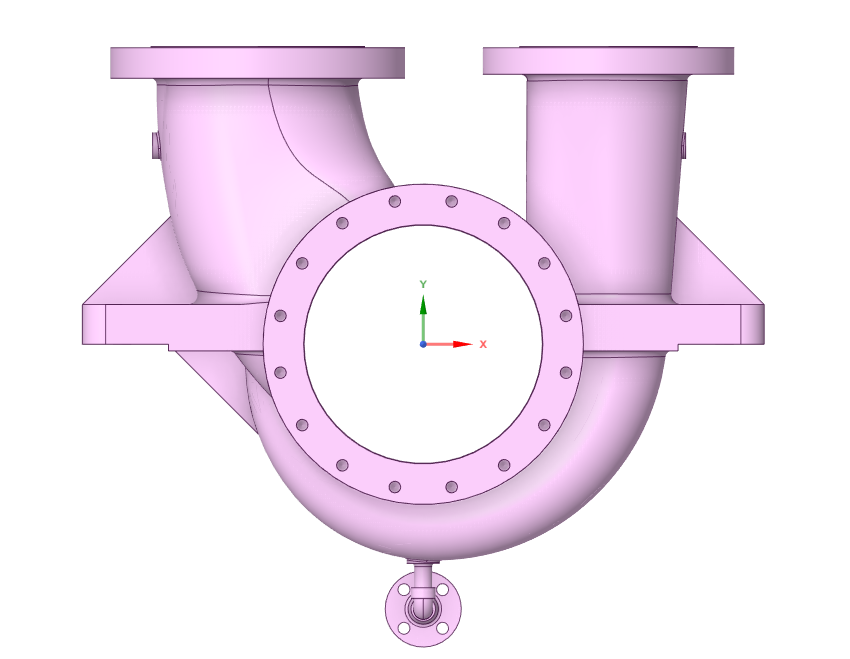

先来看看泵体外观，这可不就是个很形象的Y型结构么。

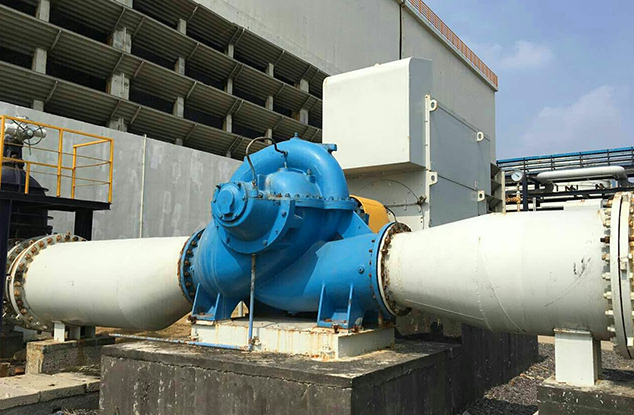

我们所见的常规单级双吸清水泵都是水平进水平出的管道布置方式，这种布置方式主要特点是占地面积大，如下图所示：

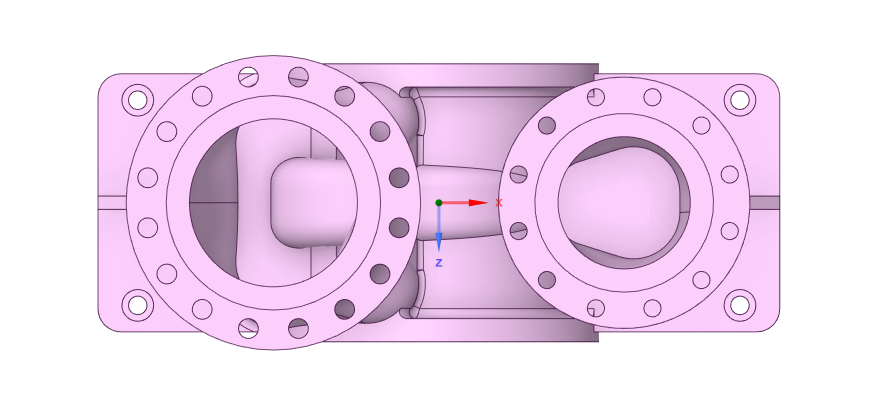

但是咱们实际化工领域尤其是化工装置内空间都是有限的，寸土寸金，所以采用进口和出口都在垂直方向的泵型更适合。

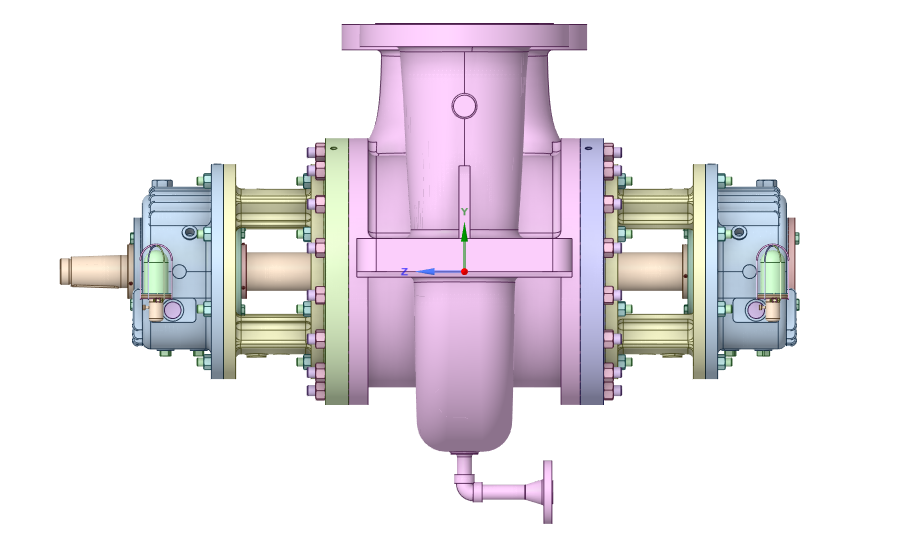

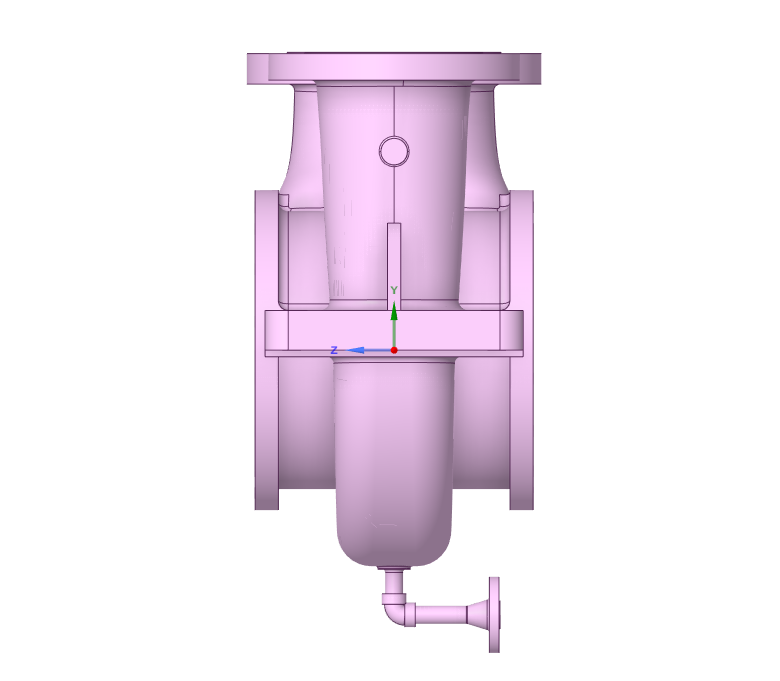

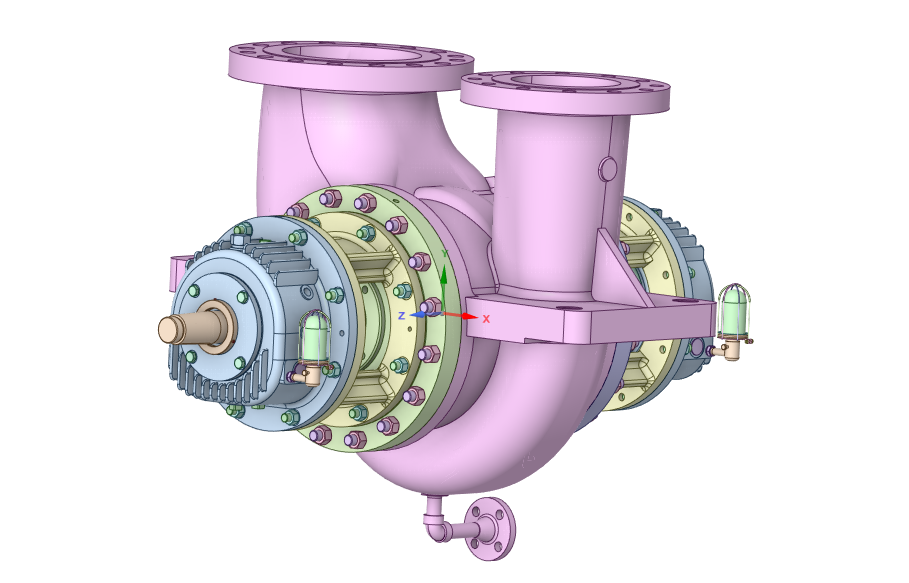

因为是化工用泵，尤其是输送非清水介质，都是采用机械密封的，所以在泵体两端都会预留机封位置，外面用托架连接至轴承箱，因为这种泵型是轴对称布置的，所以基本不存在轴向力。

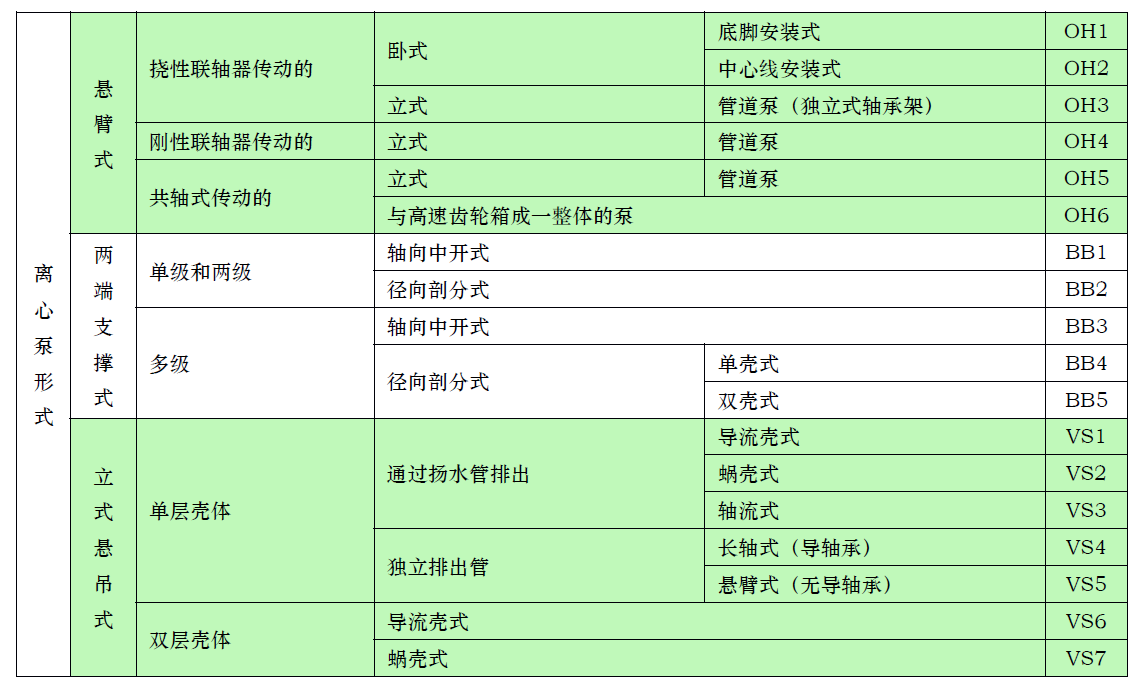

在API610的框架内，此泵型属于BB2型式，详细可查看图片：
