这是一款比较特殊的多级泵，全称：卧式双壳体多级高压筒型泵，多用于化工领域锅炉给水、输油、高温高压、有毒等液体介质！
一、泵型简介
模型名称：双壳体多级泵 API标准：BB5泵型 格式：STP 类型：卧式双壳体多级

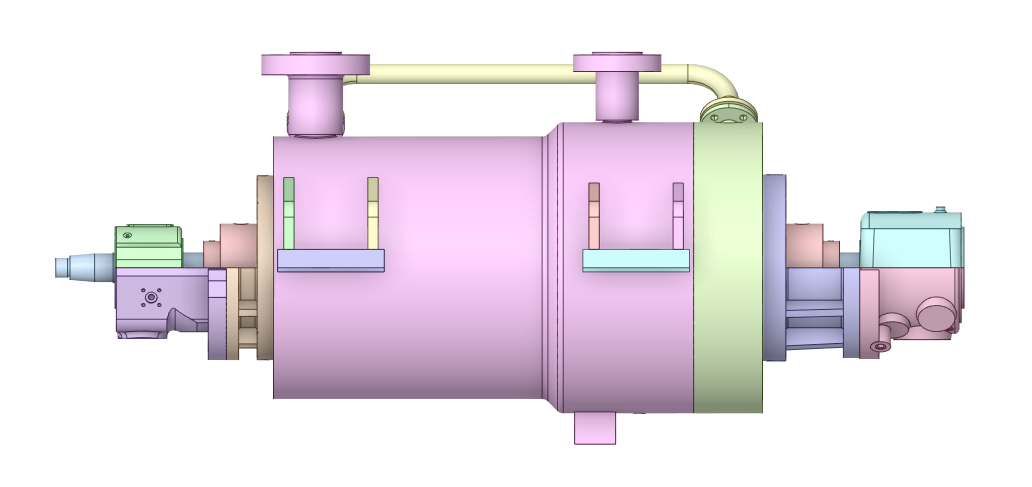

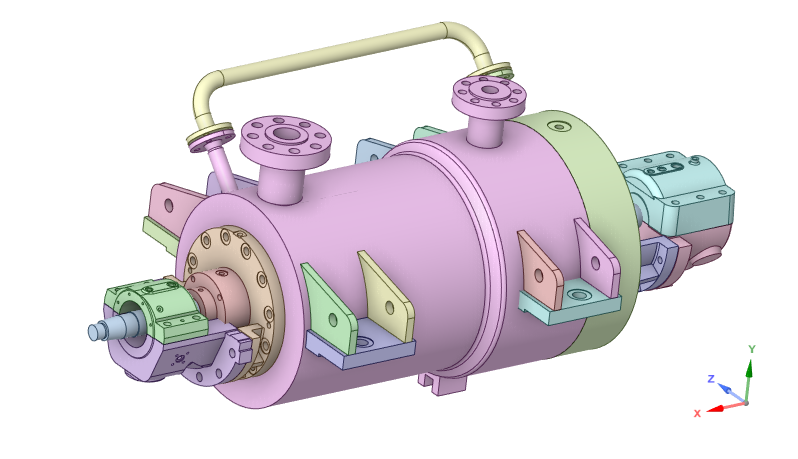

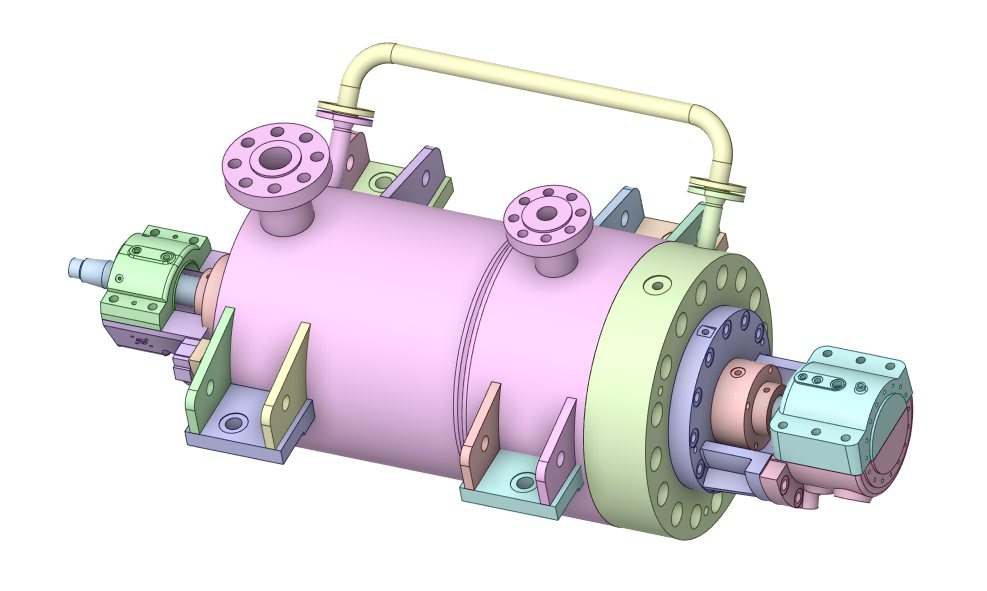

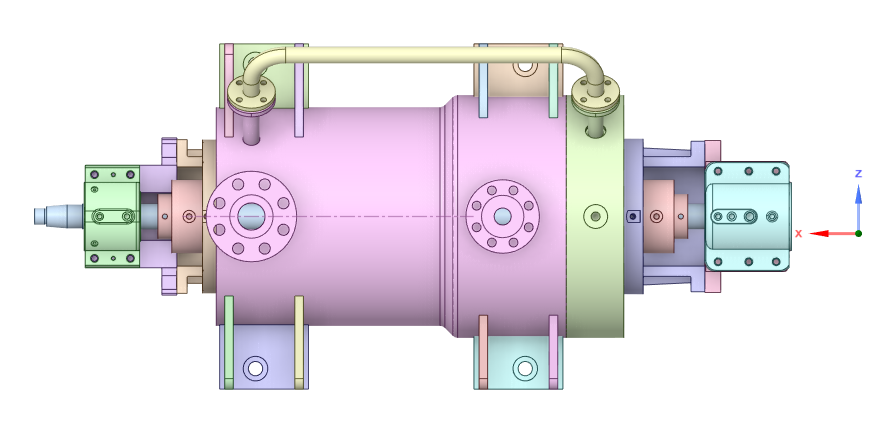

二、图片展示
三、结构分析
1.内部结构

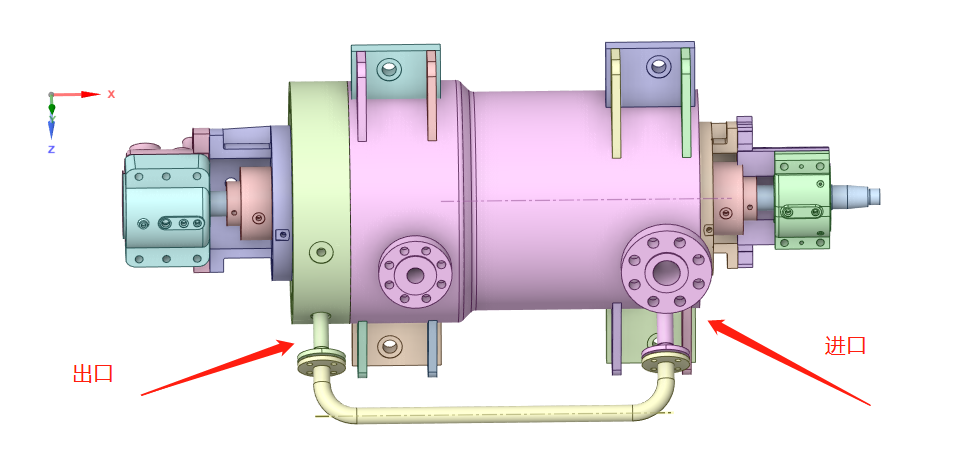

从外形图可以看到泵体为筒式结构，进口和出口都在竖直位置，当然也并不都是同一方向的，也可以是水平进垂直出。
内壳体部分为节段式多级组件，可在不移动管路的情况下将内筒体整个抽出进行更换或维修，非常方便，泵两端的轴承采用滚动轴承或者滑动轴承，泵的轴向力由平衡装置承受，残余轴向力由止推轴承或推力瓦承受。
驱动侧和非驱动侧都采用机械密封来保证安全无泄漏。
在苏尔寿的产品框架中，该泵型属于GSG行列，如下图所示：
上图代表了2种比较经典的内部结构布置形式：左上方的In-line表示叶轮逐级串联，没有过渡流道，但是存在轴向力，所以可以看到有采用平衡鼓来平衡轴向力；右下角的Back to Back则是背对背结构形式，能够保证轴向力的基本平衡，中国过渡段流道连接左右2侧。以上2种型式可参考下方结构图：
In-Line
（点击图片可放大）
Back to Back
（点击图片可放大）
2.平衡管
与其他泵型不同的地方在于这个平衡管，泵在工作时，由于给泵的出口和入口之间压差很大，这样就会产生一个由出口侧（高压侧）沿轴向向入口侧（低压侧）的轴向推力，在该轴向推力的作用下，使给泵的转子产生轴向位移，方向也是有出口侧向入口侧移动，为平衡给泵在工作时产生的轴向推力，控制轴向位移在给泵的动、静间隙安全范围内，所以在给泵的高压侧末级叶轮后装有平衡盘装置，引用高压侧出水的压力来顶住装在给泵转子上平衡盘，进而平衡给泵工作时产生的轴向推力，控制轴向位移。高压介质平衡管，回到给泵的入口，所以平衡管一端接在给泵的入口处泵体上，另一端接在给泵泵体出口处（该处即为平衡盘装置）。
由于泵体内壳采用双壳体结构，所以安全性能够得到保障！
