涡轮泵（turbopump，英文简称TP），是作为火箭发动机心脏部分！
涡轮泵由两部份组成，即涡轮部份与泵部份。两者一般采用直联，由涡轮驱动泵。涡轮驱动剂一般为燃烧产生的燃气（可以是固体燃料或液体燃料），也有用气氢的（液氢液氧膨胀循环发动机），亦有有液相驱动的（如俄罗斯的天顶火箭用的RD170发动机煤油预压泵用高压煤油驱动），那么今天这个模型就是直连类型，包括叶轮和涡轮，可在下方查看详细的结构。涡轮泵的动力来自高温高压的蒸汽，推动涡轮旋转进而带动泵旋转，第一次见到这样的泵型，很受益！
一、泵型简介

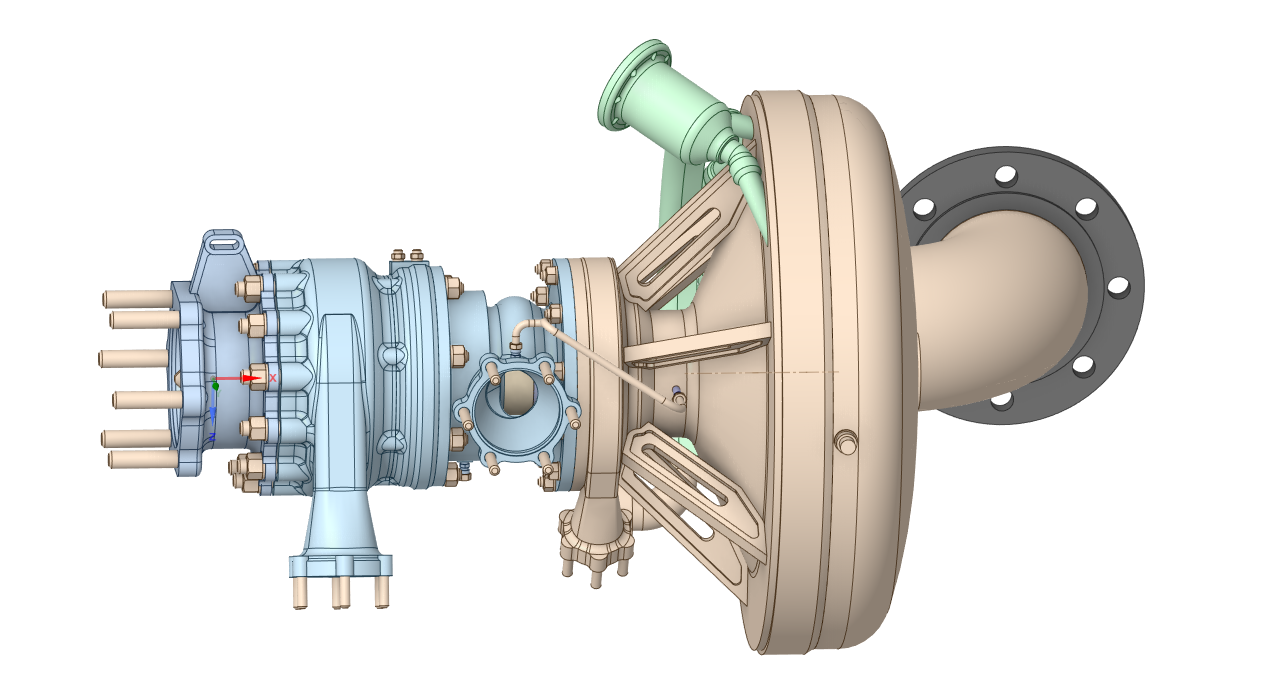

模型名称：涡轮泵 格式：STP 型号：RD-0109
二、图片展示

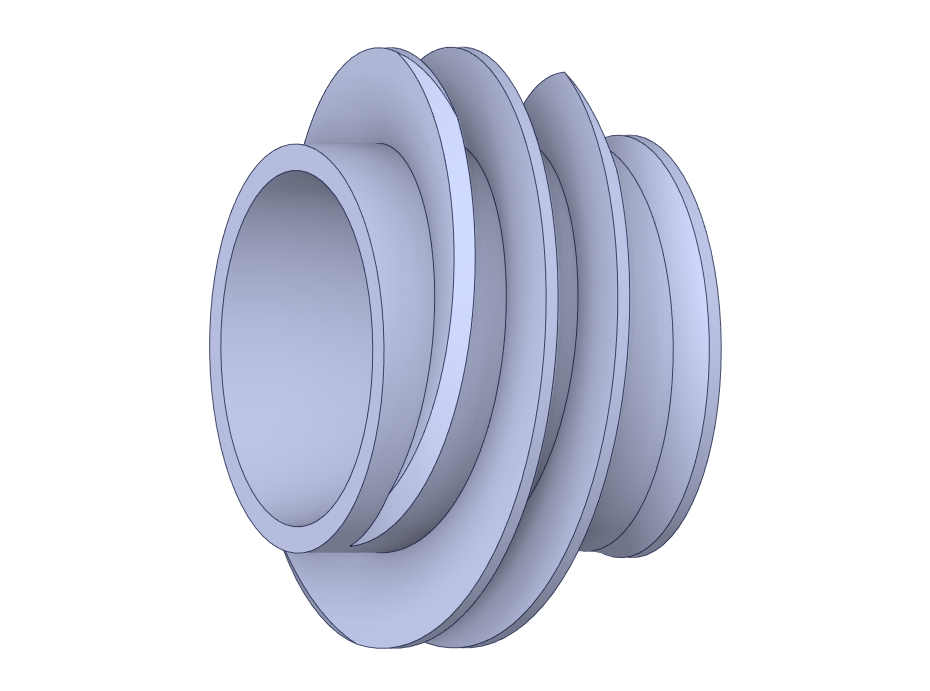

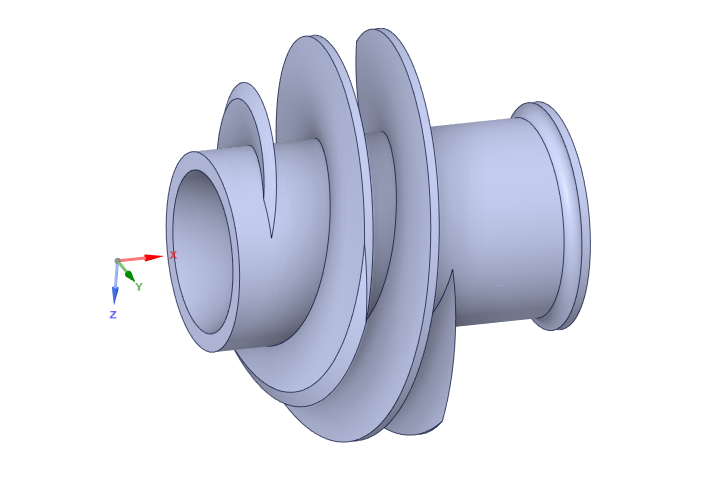

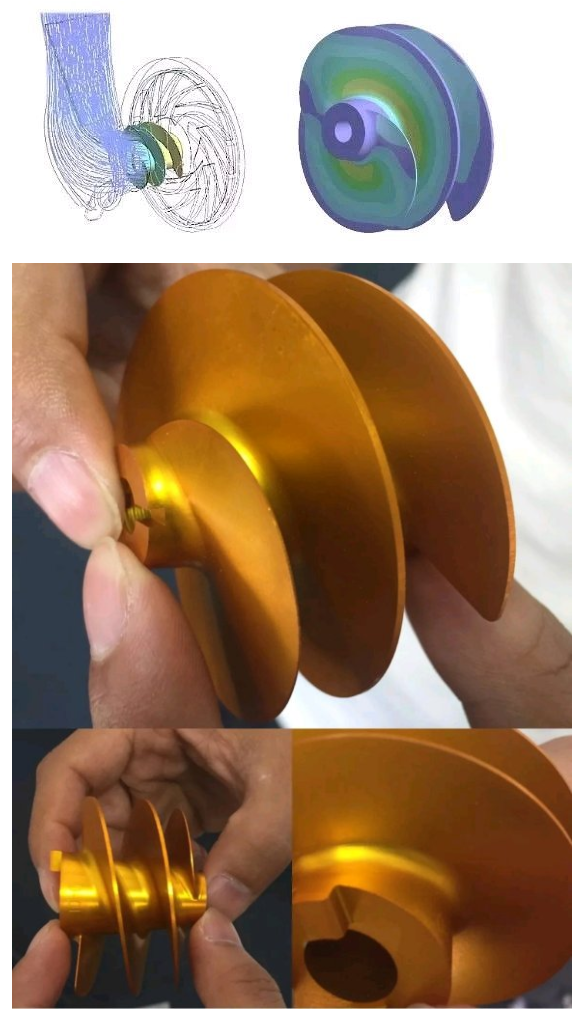

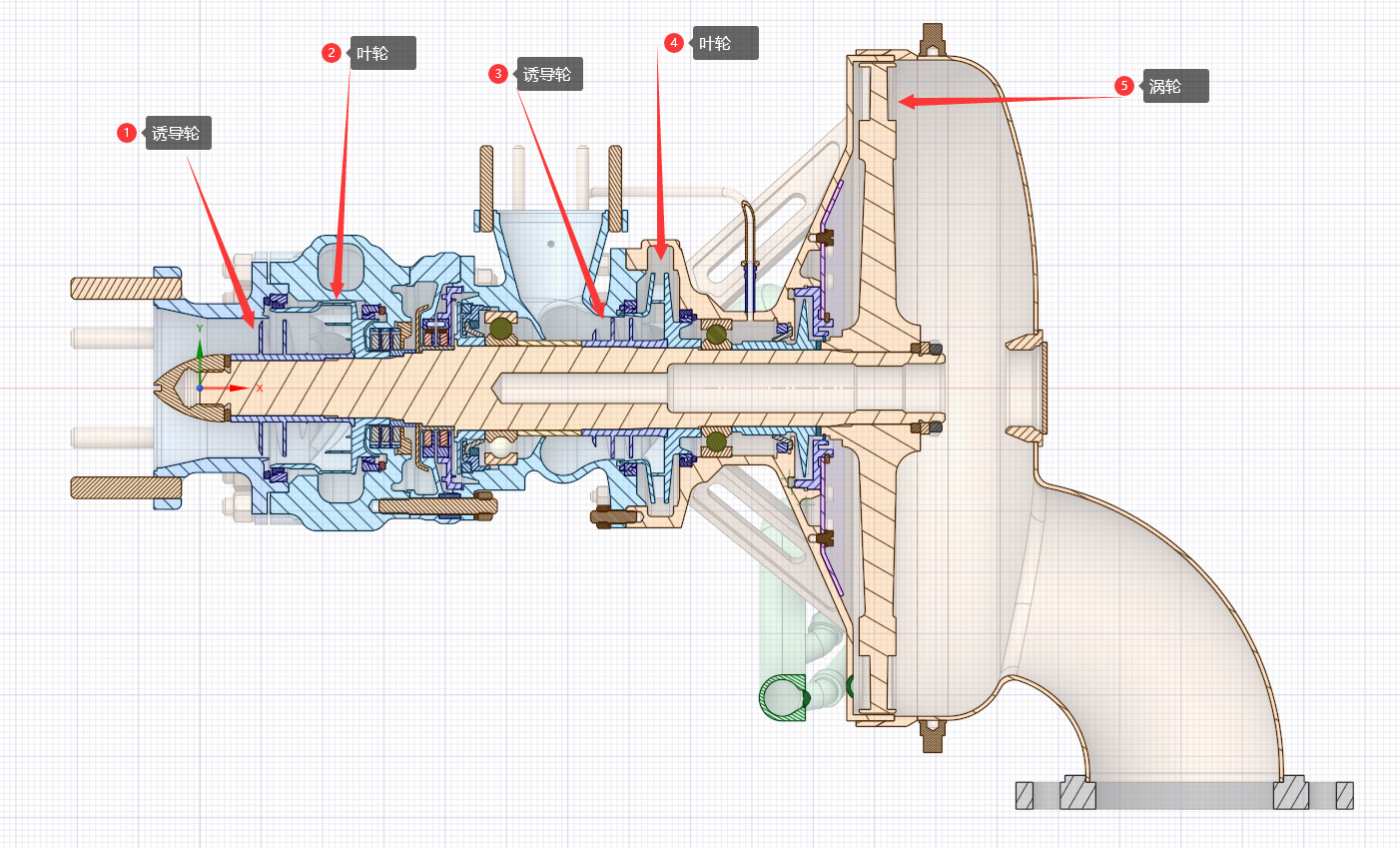

这台泵有2级，但是这2级之间没有关联，不懂具体的运行安排，在每级叶轮之前都有安排诱导轮，诱导轮的作用是增大泵入口压力提高汽蚀性能，这里还可以用于提高泵的转速，减小涡轮泵的外形尺寸，因用途不同，所以对诱导轮的加工精度提出了很高的要求，现多采用五轴加工。

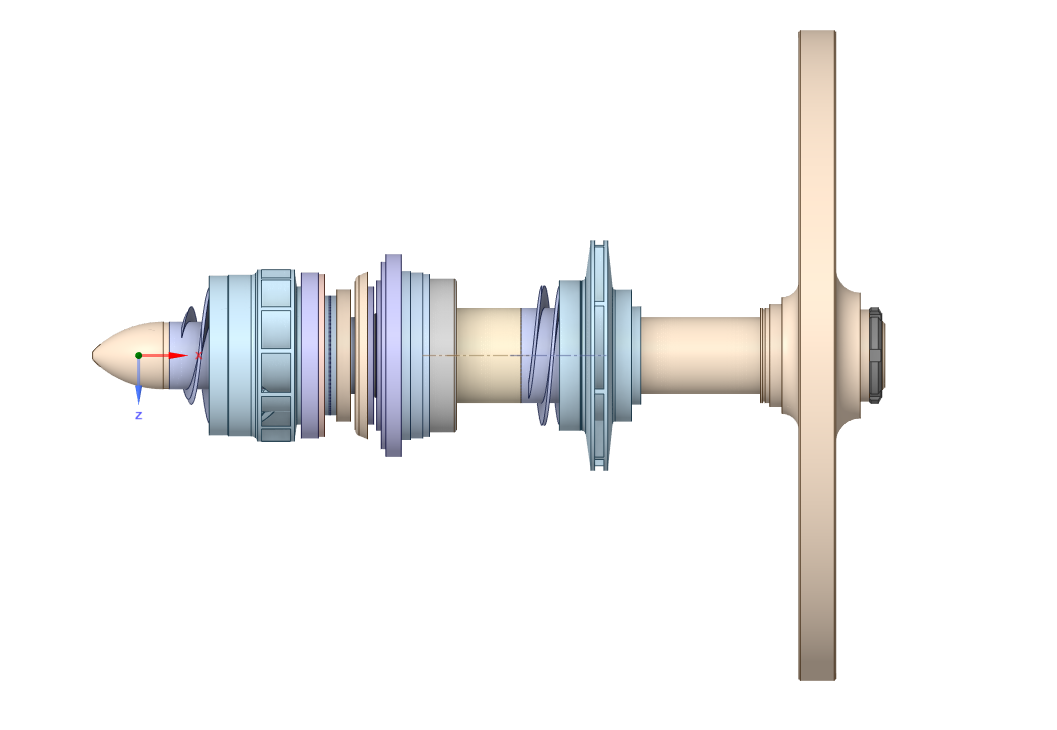

转子组件

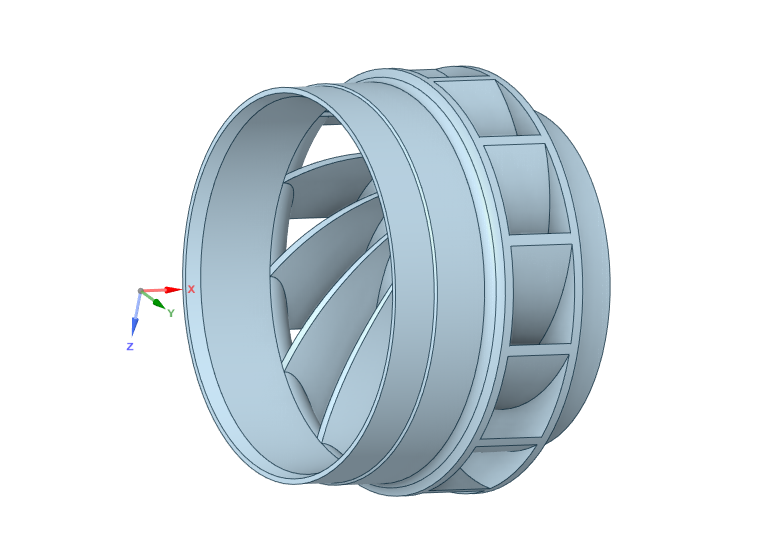

1级叶轮及诱导轮

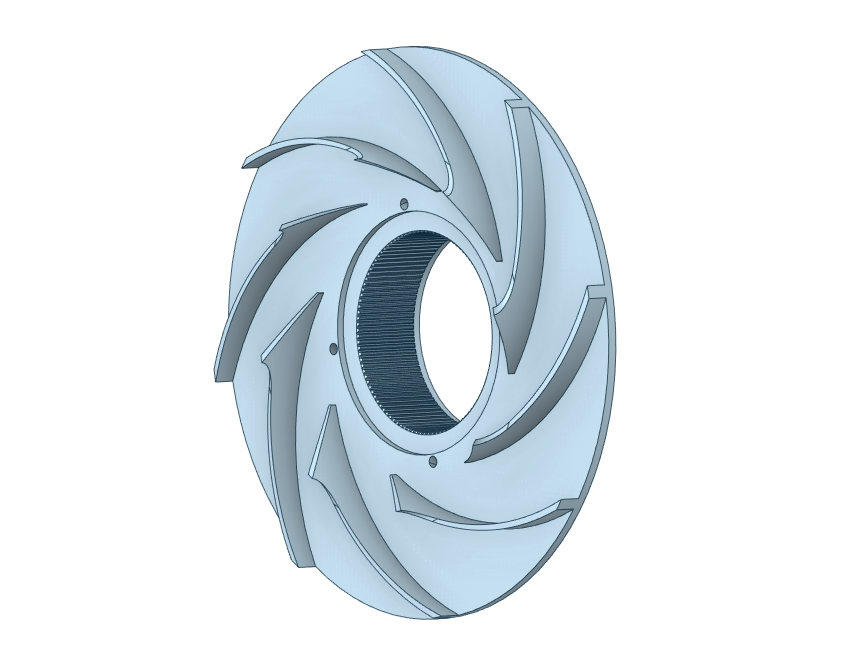

2级叶轮及诱导轮

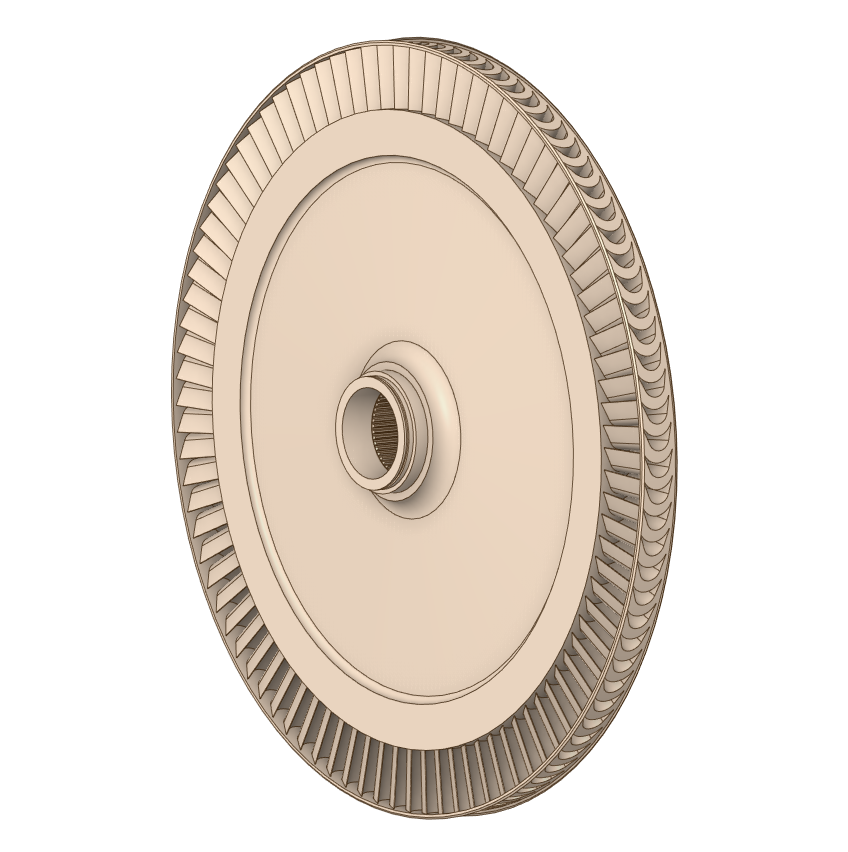

涡轮
