在昨天分享的离心泵模型后有读者留言要轴流泵的模型，我首先推荐他利用Cfturbo自己设计，然后找到了这个轴流泵模型，做一个整理！

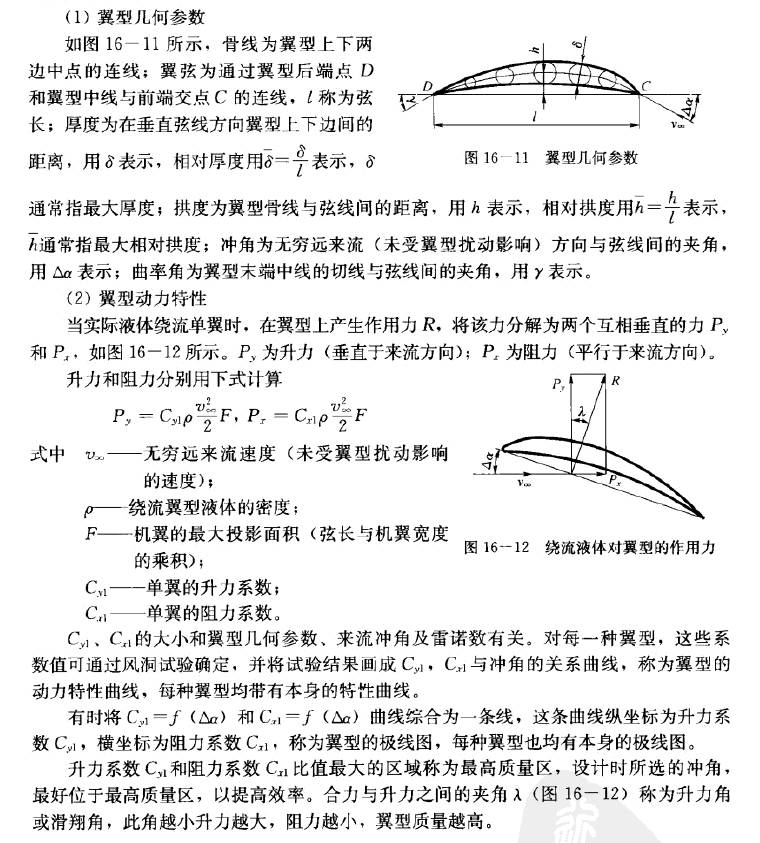

轴流泵主要应用于大流量、低扬程的工况下，通常叶片设计为翼型形状，关于轴流泵叶片、导叶等的设计内容，可以参照关老师的《现代泵理论与设计》第16章：轴流泵设计 部分
一、模型简介
模型名称：轴流泵 格式：STP 大小：4M
二、图片展示

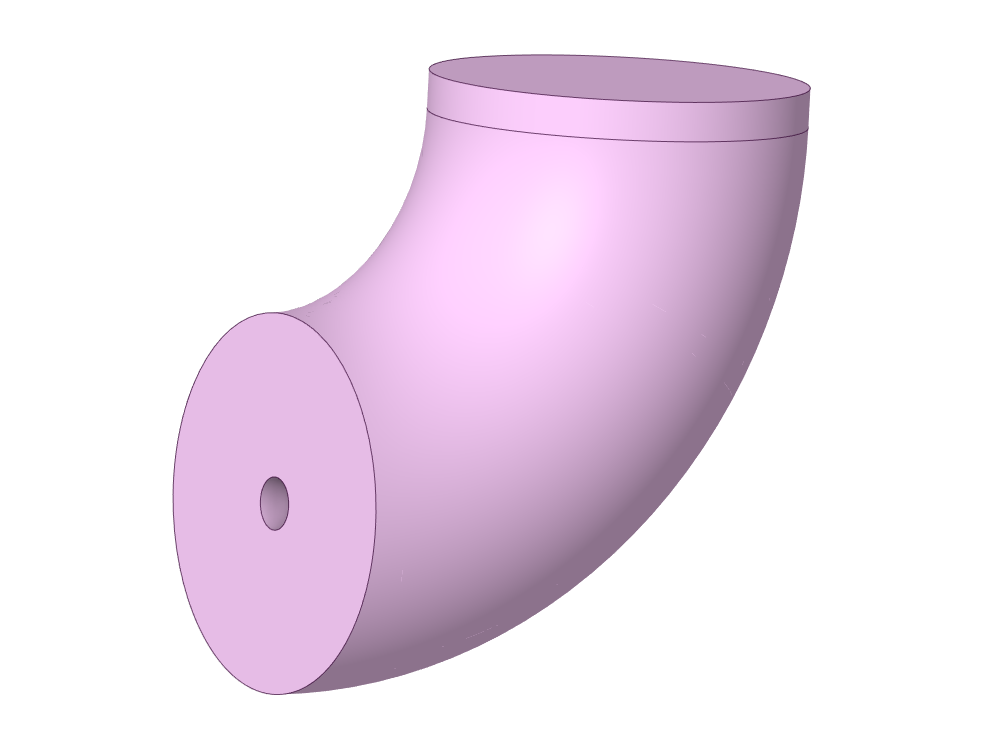

在很多icem视频教程中都可以找到关于肘型弯管中间圆柱掏空的模型，应该就是指轴流泵的出水段这部分了。

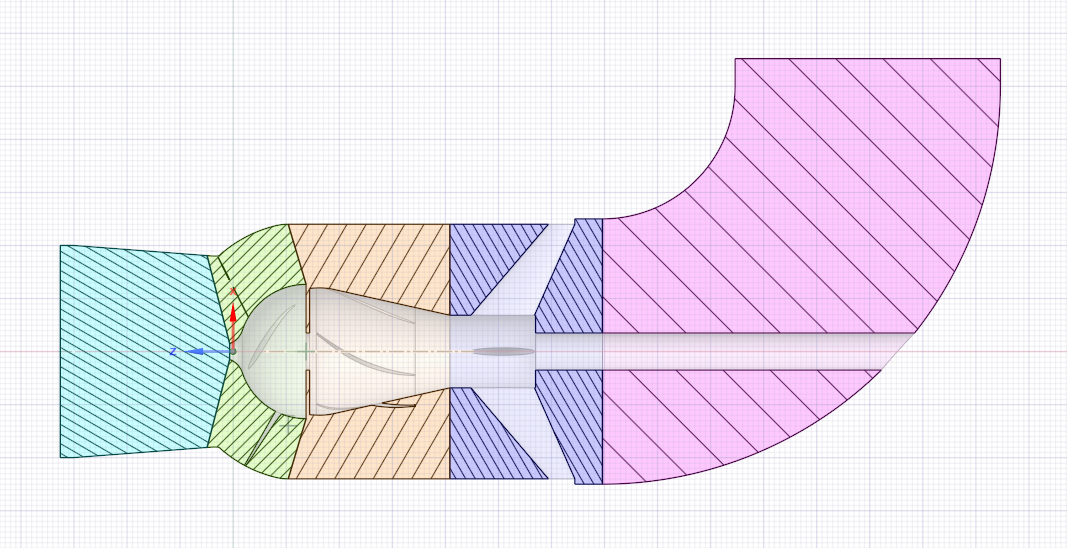

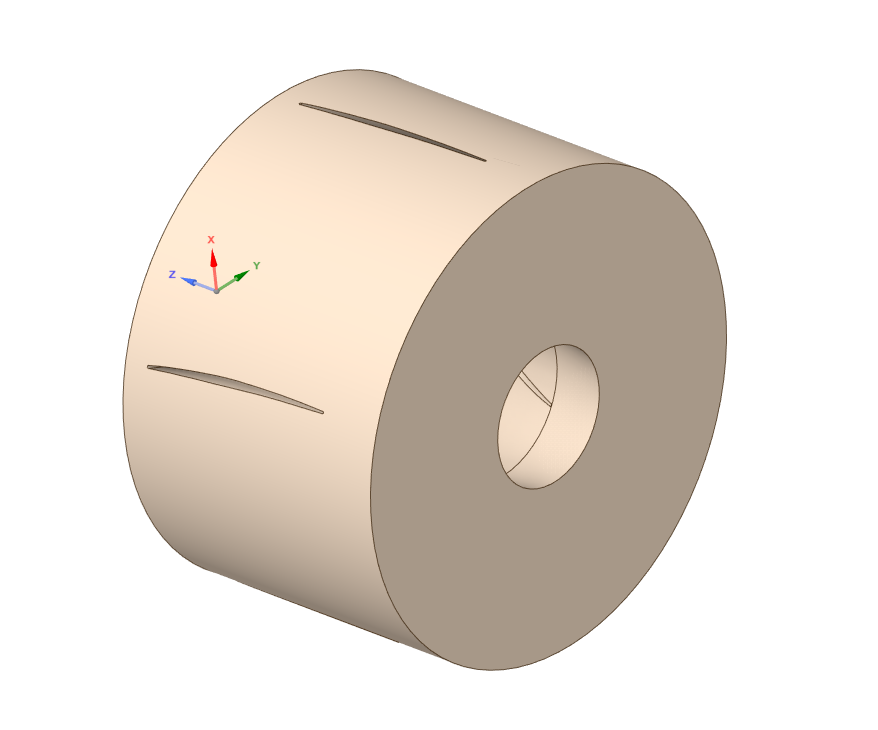

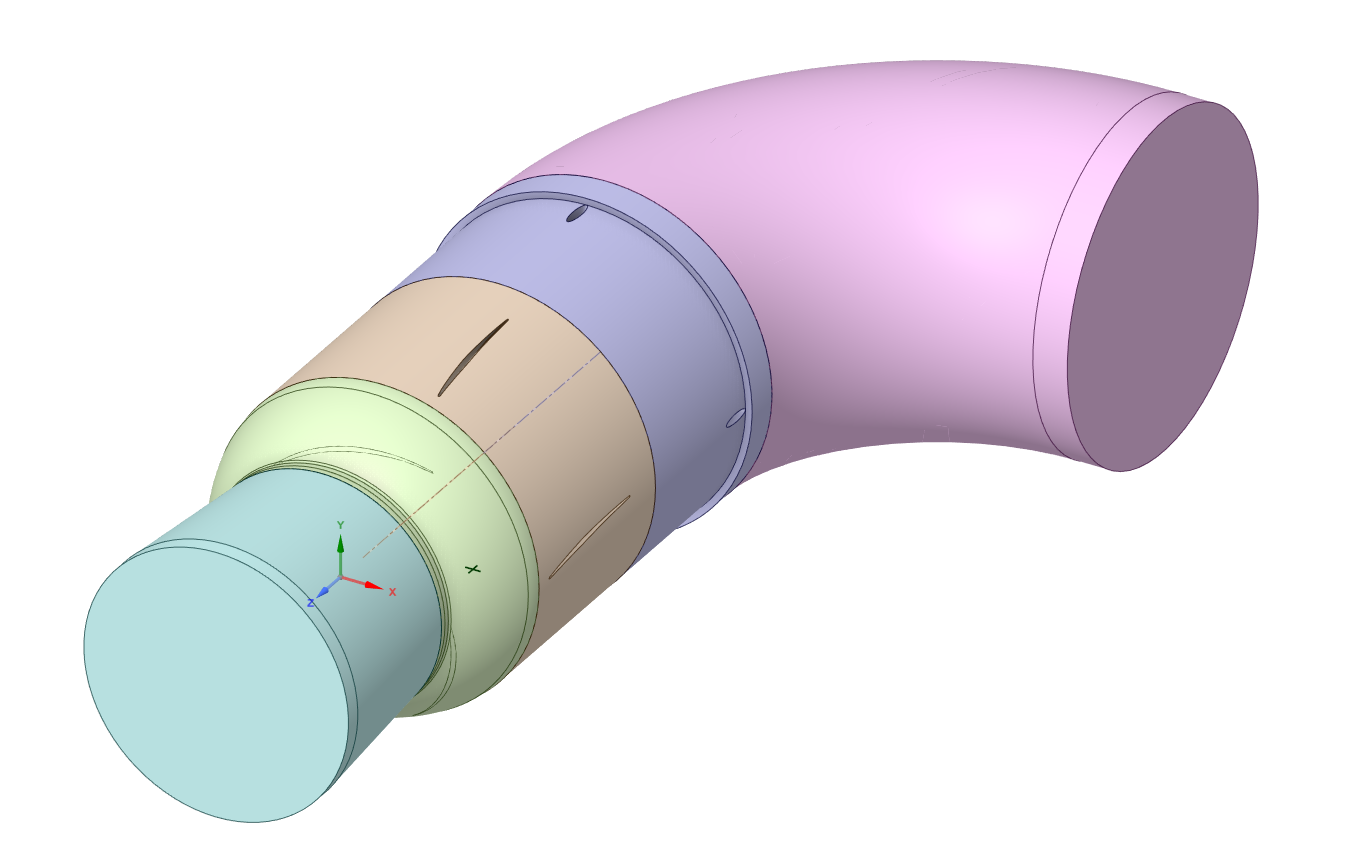

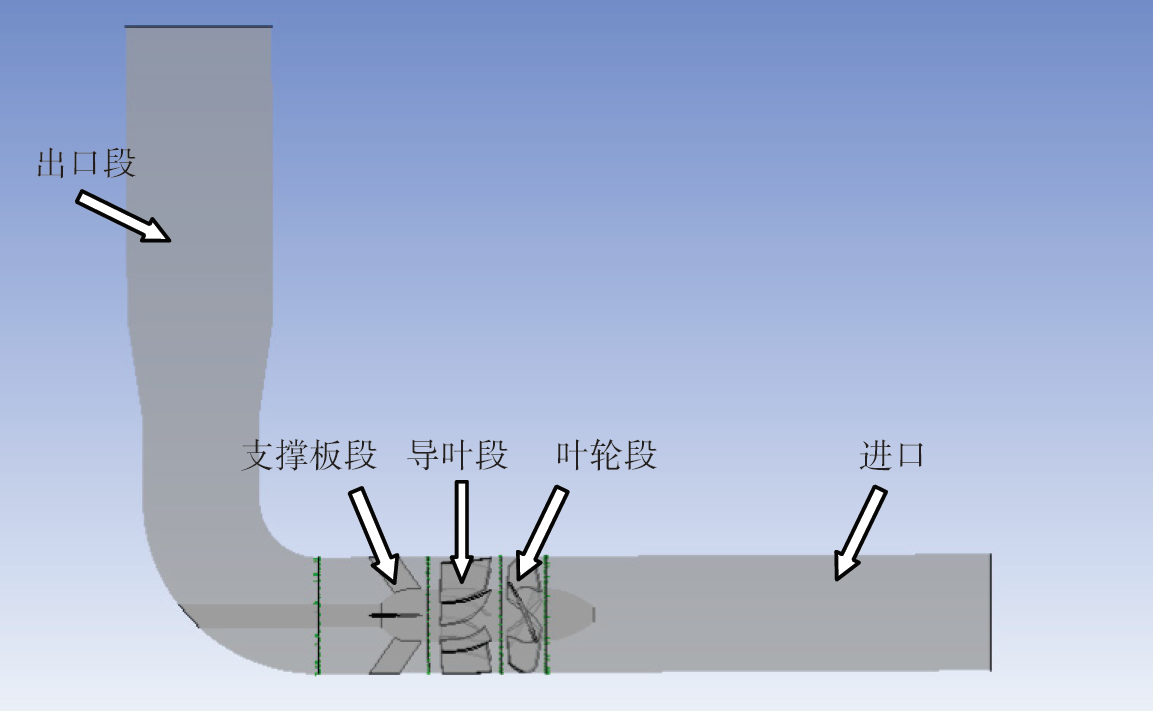

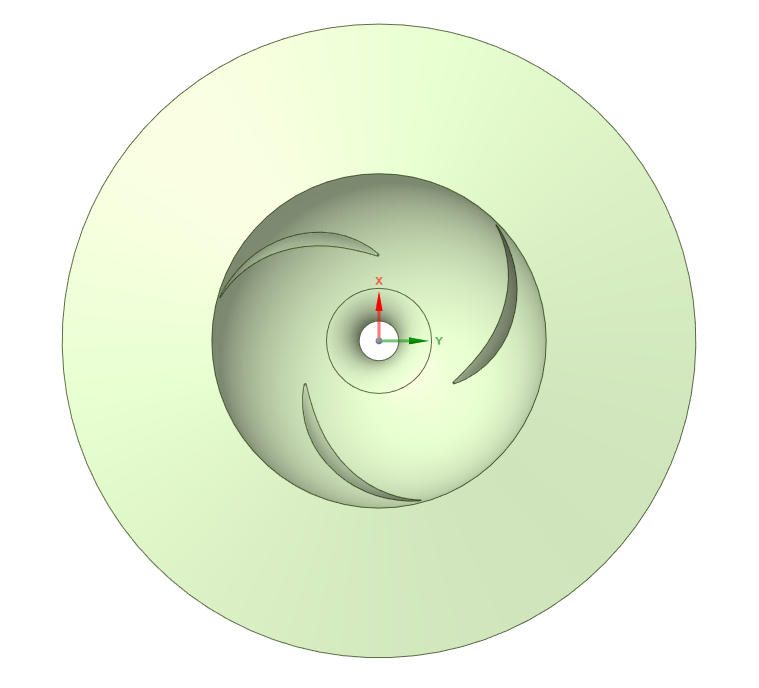

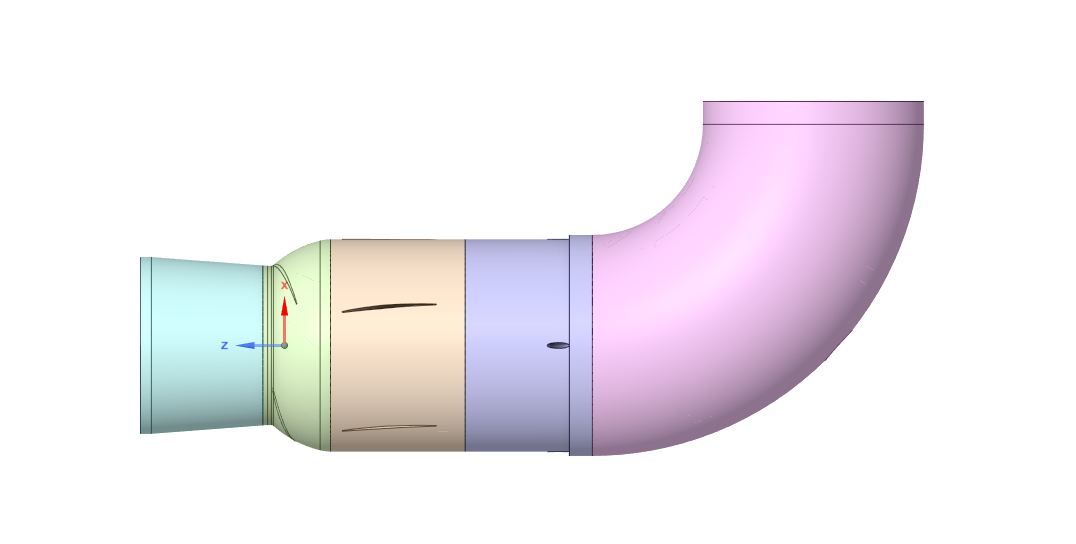

从上图中可以看到此模型先是一个减缩型的进口段，然后是叶轮部分，叶轮后面是导叶部分，接着是支架部分，应该是用于安装轴承的位置，对于这种扭曲度较大的轴流泵叶轮和导叶，我们可以采用TurboGrid快速生成高质量的结构化网格，也可以利用icem分块创建高质量的结构化网格，关于icem中如何对轴流泵叶轮和导叶进行结构化网格划分，小丫此前已有详细的视频教程，可点击下文查看：
[b2_insert_post id="838"]
[b2_insert_post id="808"]
三、相关案例
之前有写过类似的内容，可查看下方链接：
[b2_insert_post id="630"]
[b2_insert_post id="619"]
[b2_insert_post id="643"]
[b2_insert_post id="287"]
四、下载地址
下滑下载！
