双吸泵核心部件是两个背靠背的叶轮组成的双吸叶轮，也就是今天分享的这个模型，具有扬程高、大流量的特点，适用于大流量输水项目！
一、模型简介
模型名称：双吸叶轮 格式：STP 叶片数：6 大小：2M

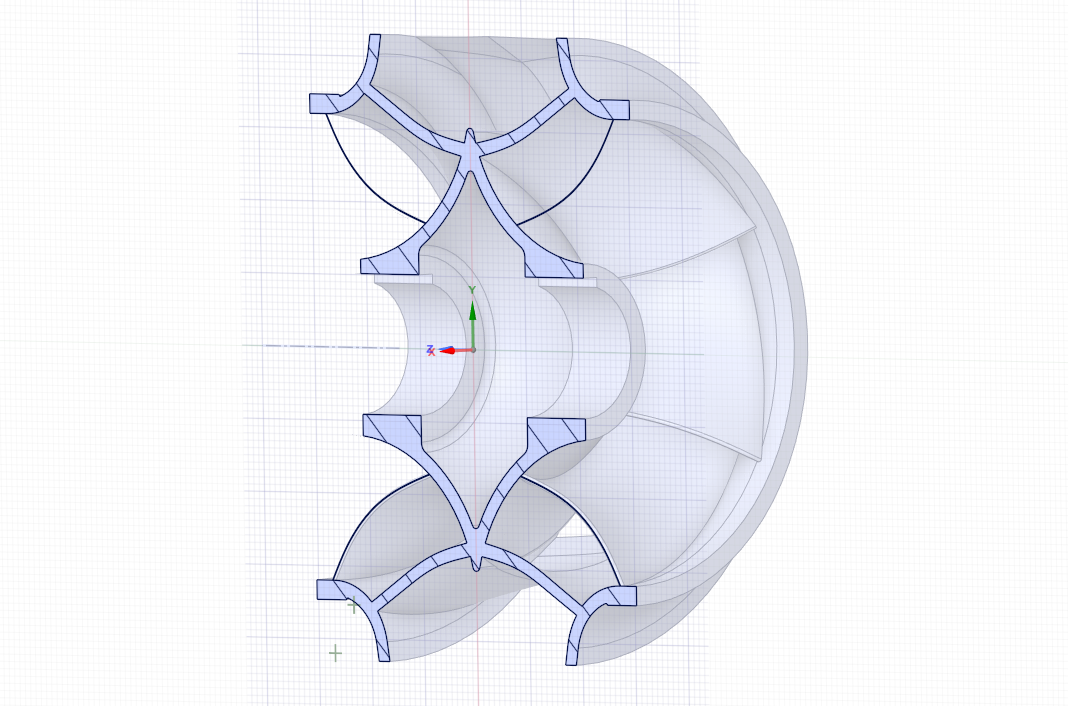

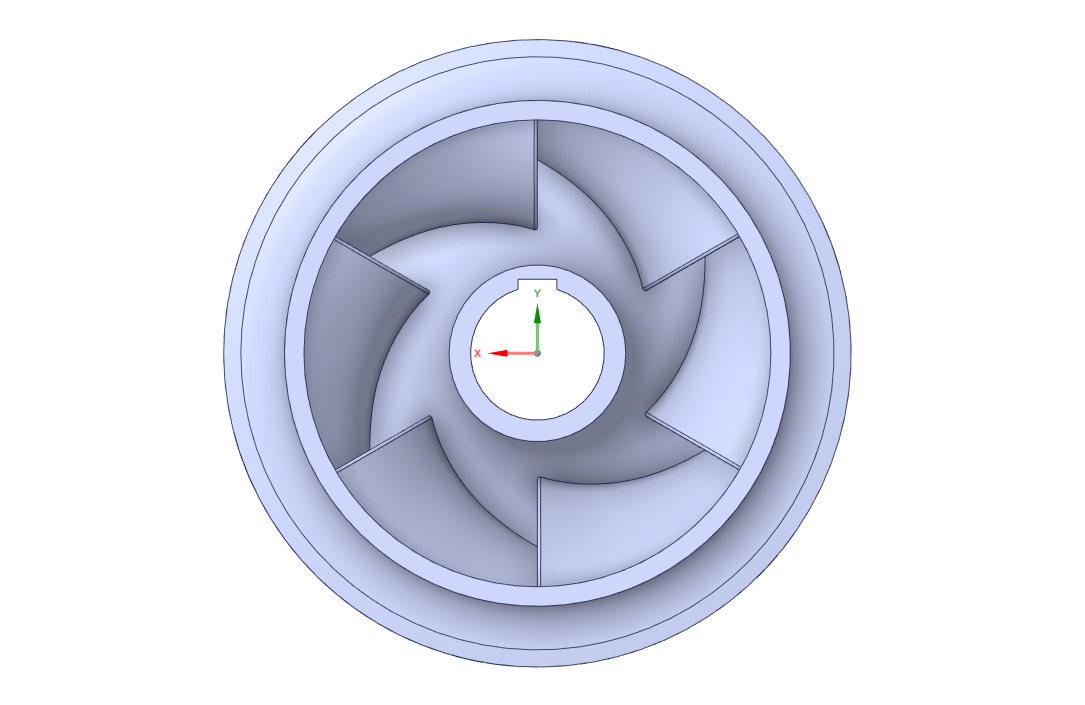

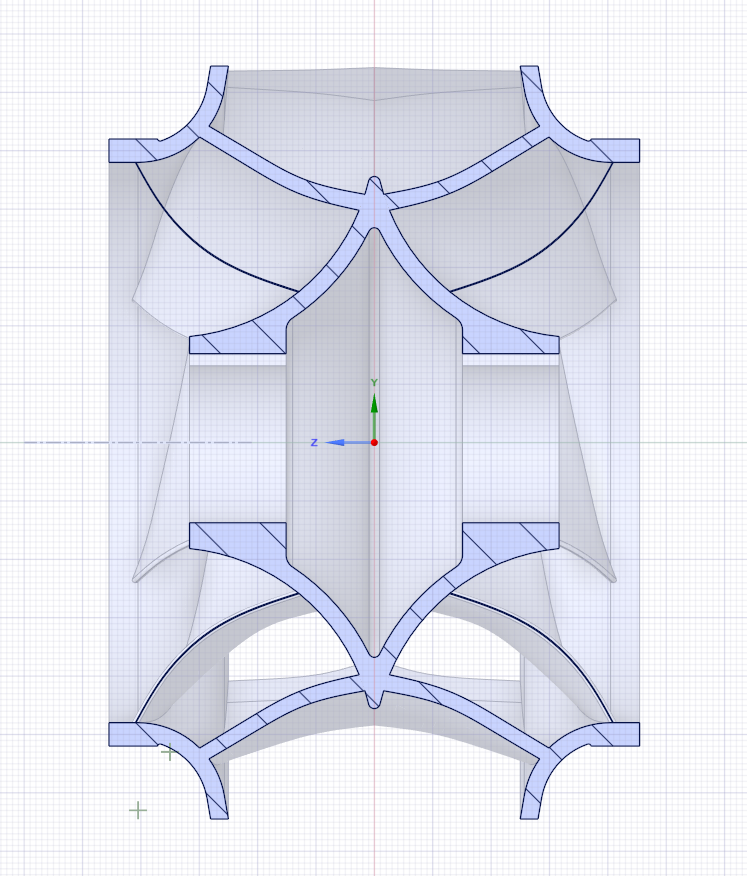

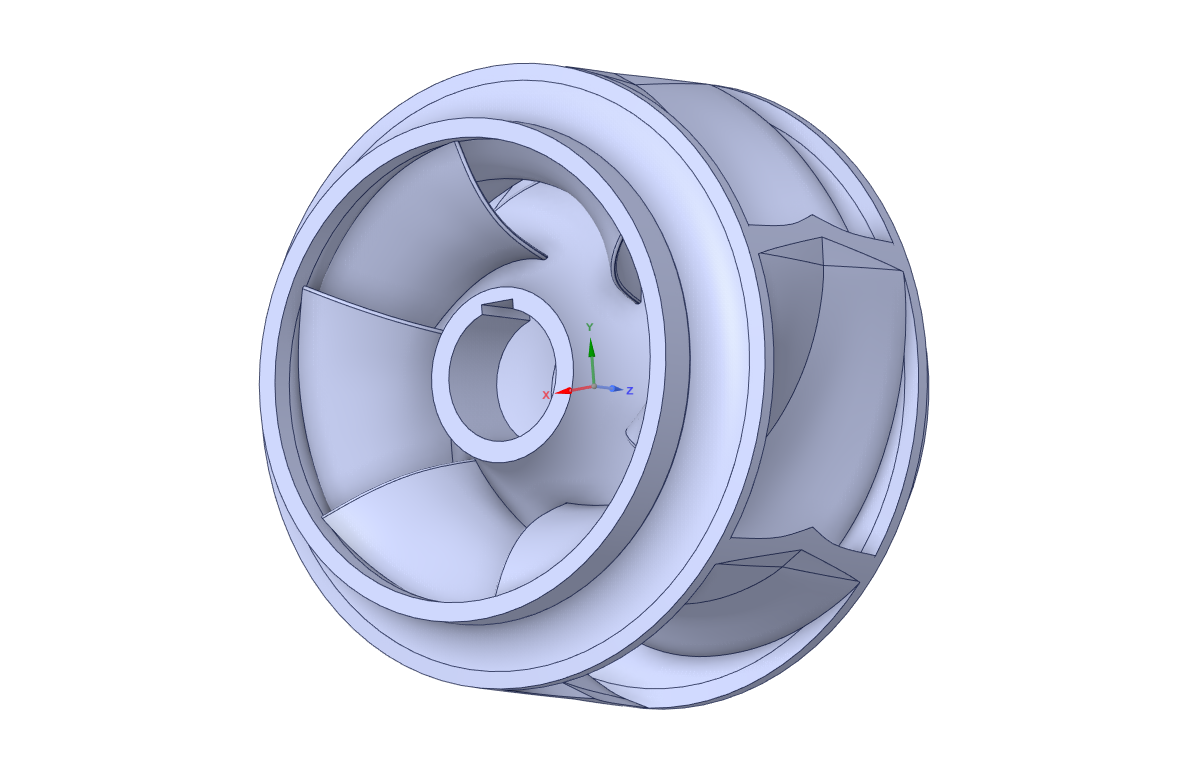

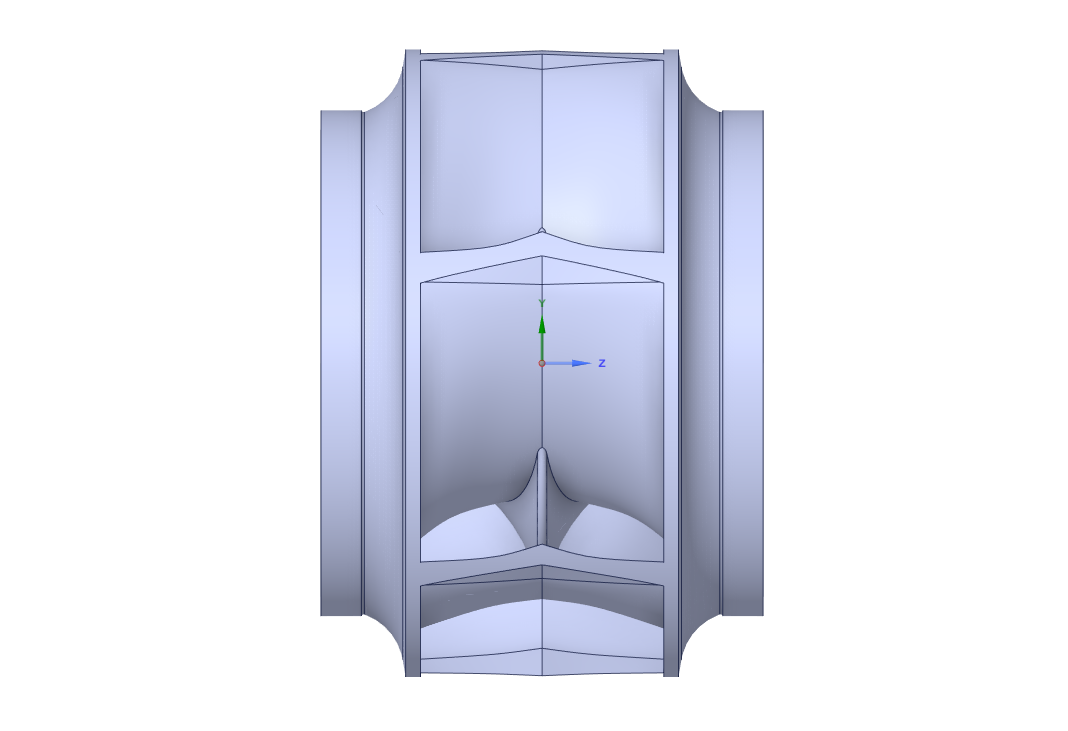

二、图片展示
三、水力参数
- 流量：950m³/h
- 扬程：16m
- 转速：1480rpm
四、要点总结

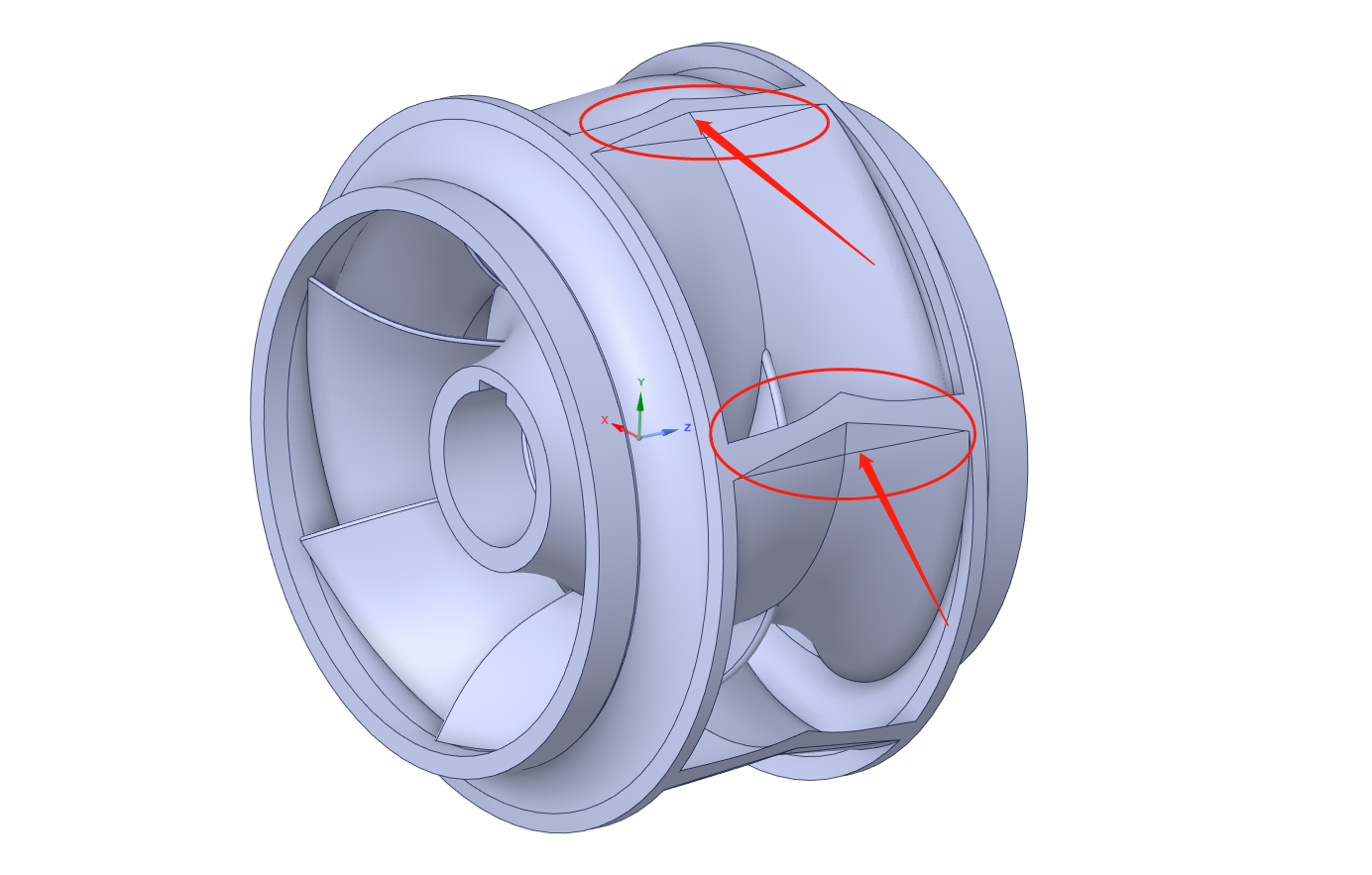

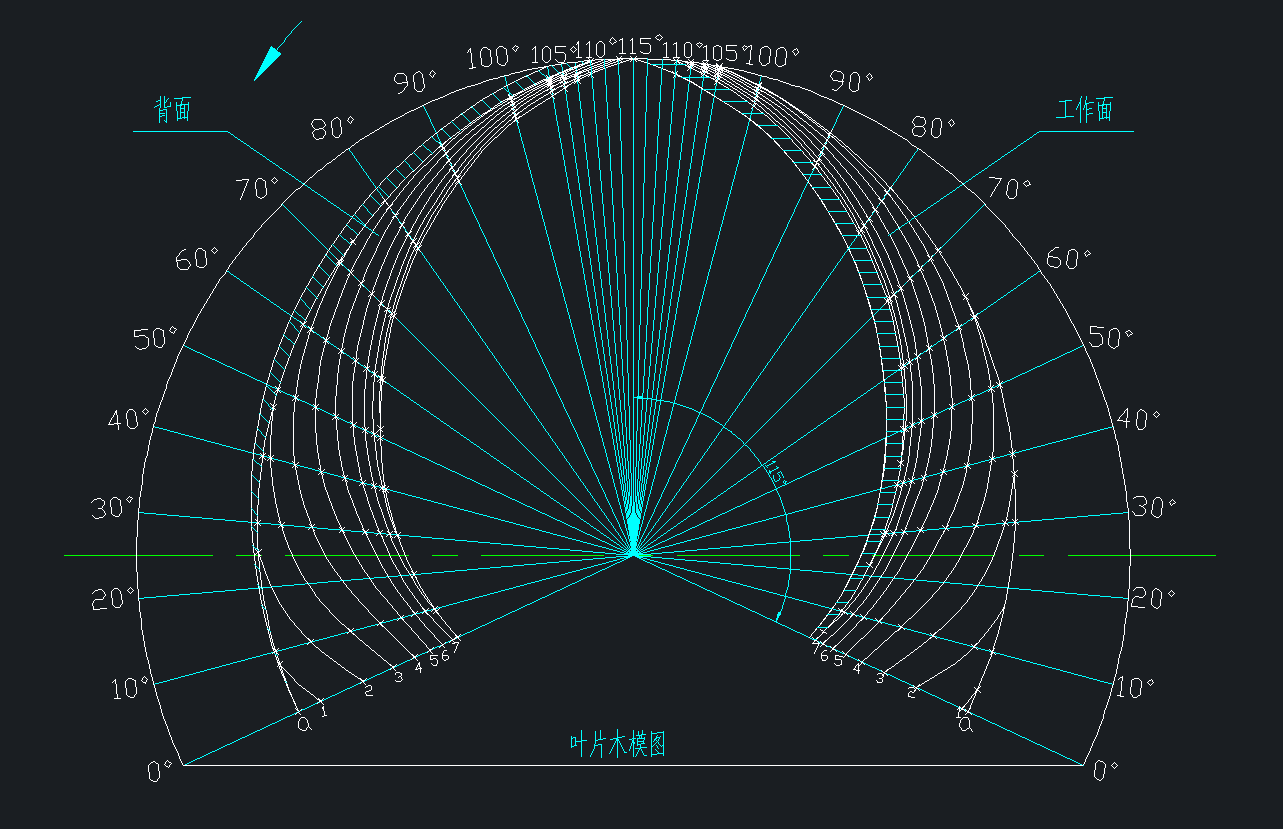

只要有水力图，那这个双吸叶轮的叶片部分就是很容易绘制的，再加上结构图就能画出上面这个模型出来，唯一需要注意的点在于下图中两个叶片交界的地方，正常画出一面的叶片后我们通过镜像的方式得到双吸叶片，但是镜像后是会有一部分凸出的小结构的，这个凸起在画网格尤其是结构化网格划分时比较麻烦，所以模型最好处理干净，这个模型中就完美的解决了这个问题，这也是这个叶轮模型比较经典之所在，入门容易细节难，东问西问不如看看前人是怎么处理的！
五、下载地址
下滑下载！
