最近在自学流沙大神的著作《ANSYS Fluent实例详解》中的5-3空化模拟部分

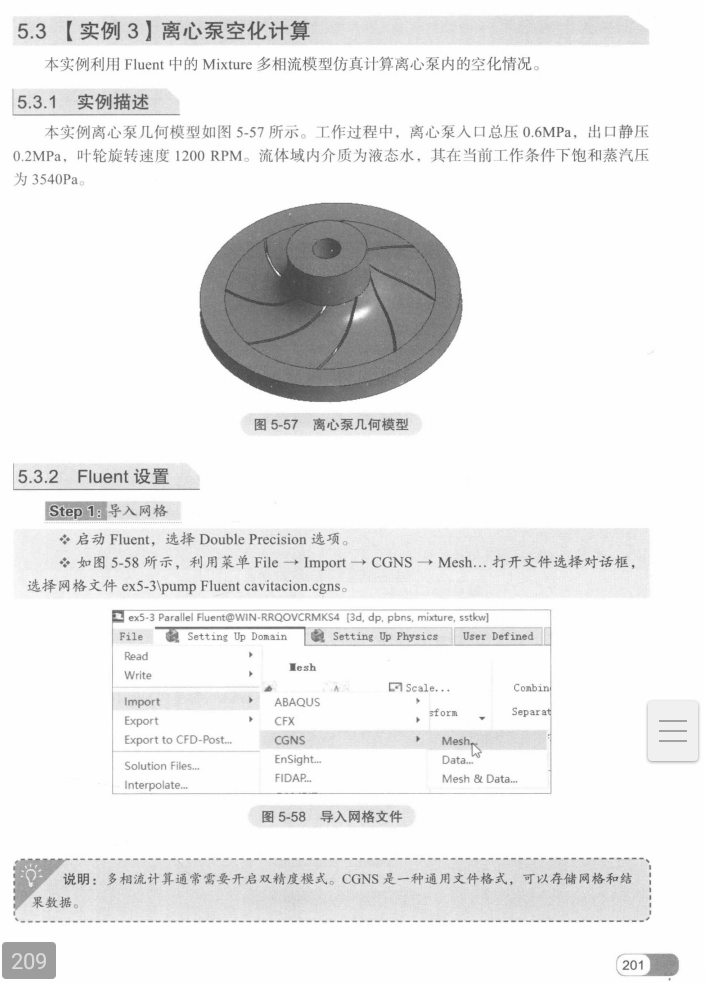

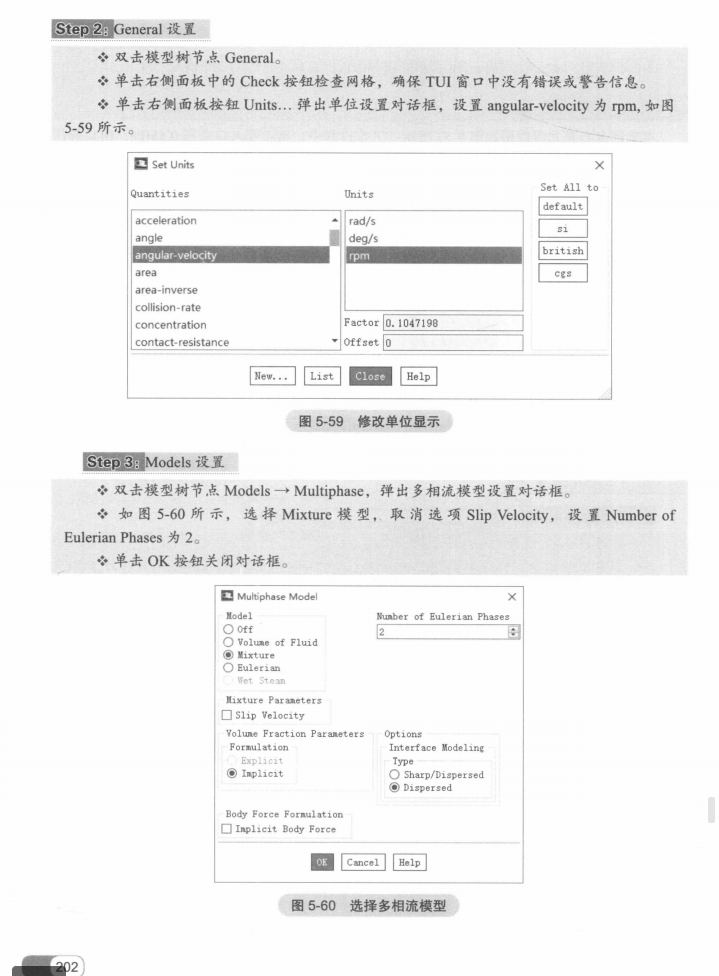

如图首先导入网格mesh文件；设置单位和模型。

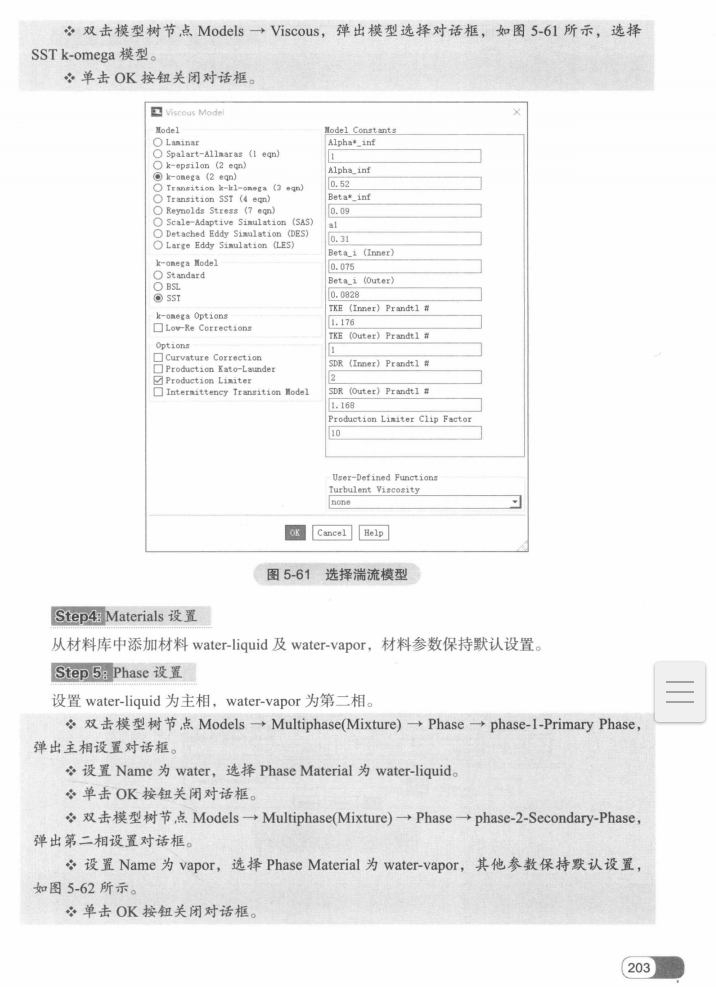

设置好多相流模型和湍流模型后（如下图），从数据库中导出水和水蒸气的数据

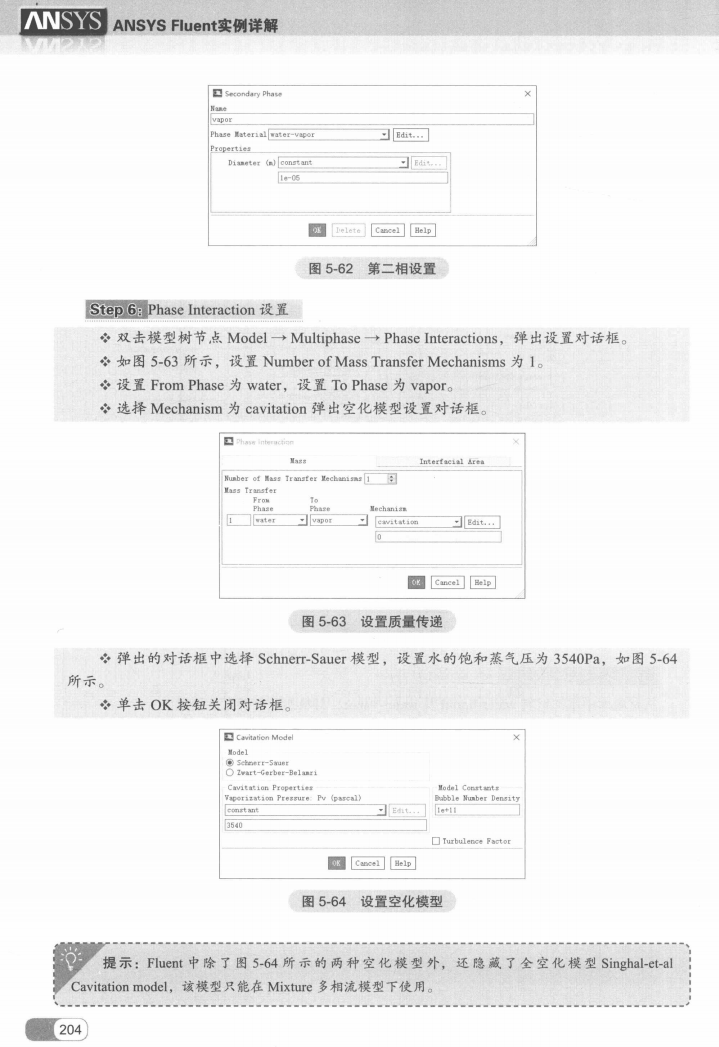

设置phase interaction；

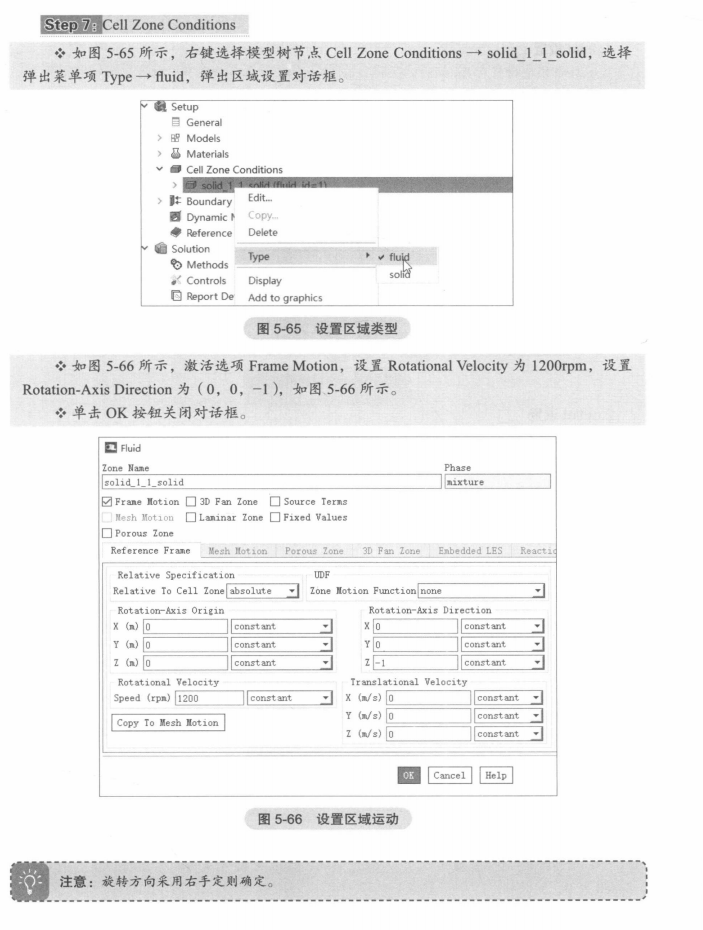

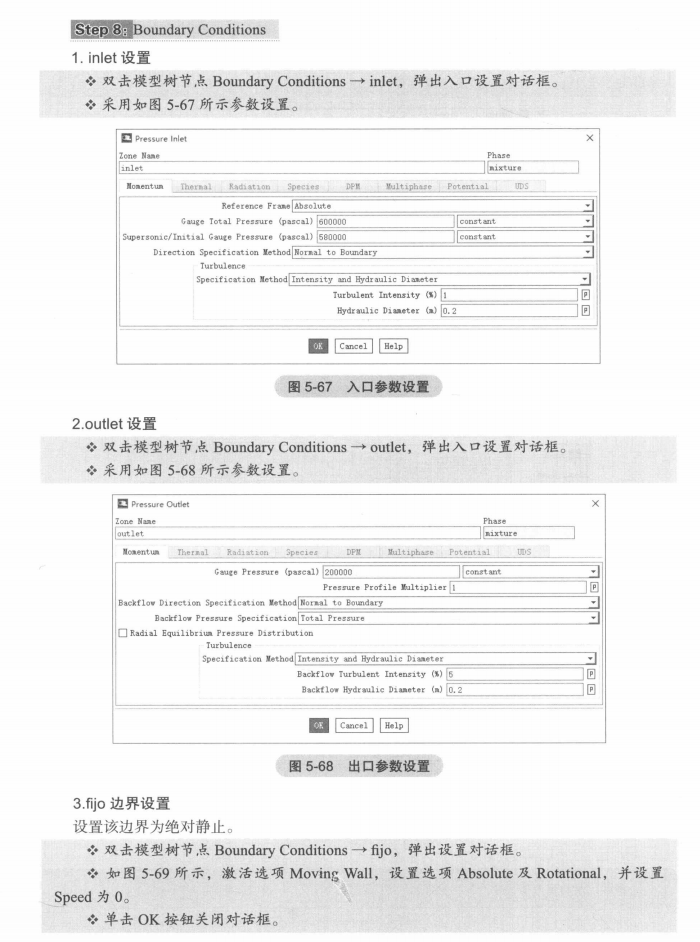

设置cell zone condition（注意旋转方向）和边界条件

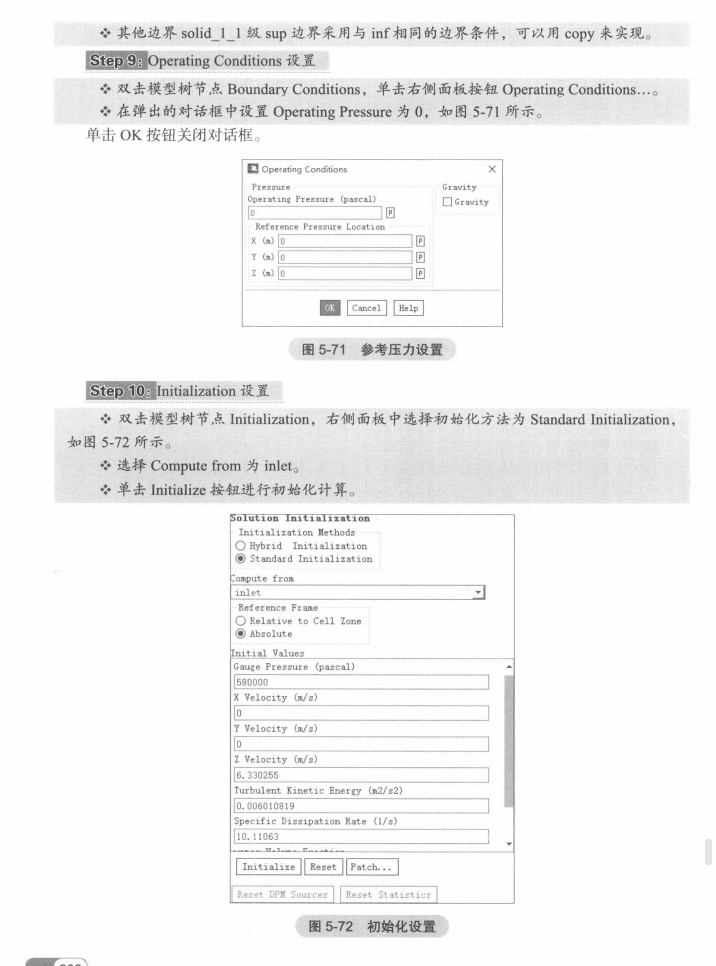

设置操作大气压为0，即所有压强均为绝对压强。进行初始化，初始化进口。（采用不同的初始化方法以及对进口或所有区域进行初始化，对结果基本没有影响）

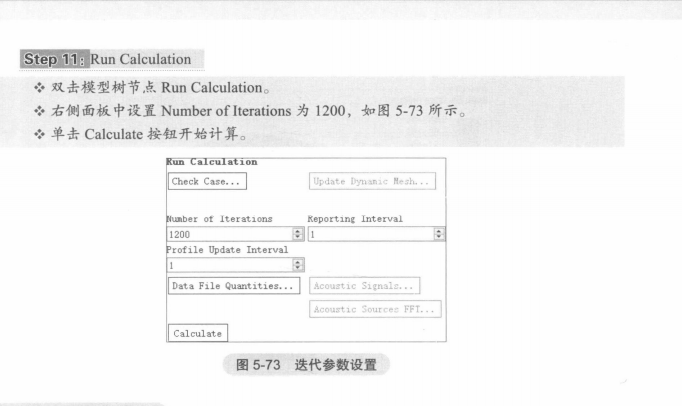

设置迭代次数1200

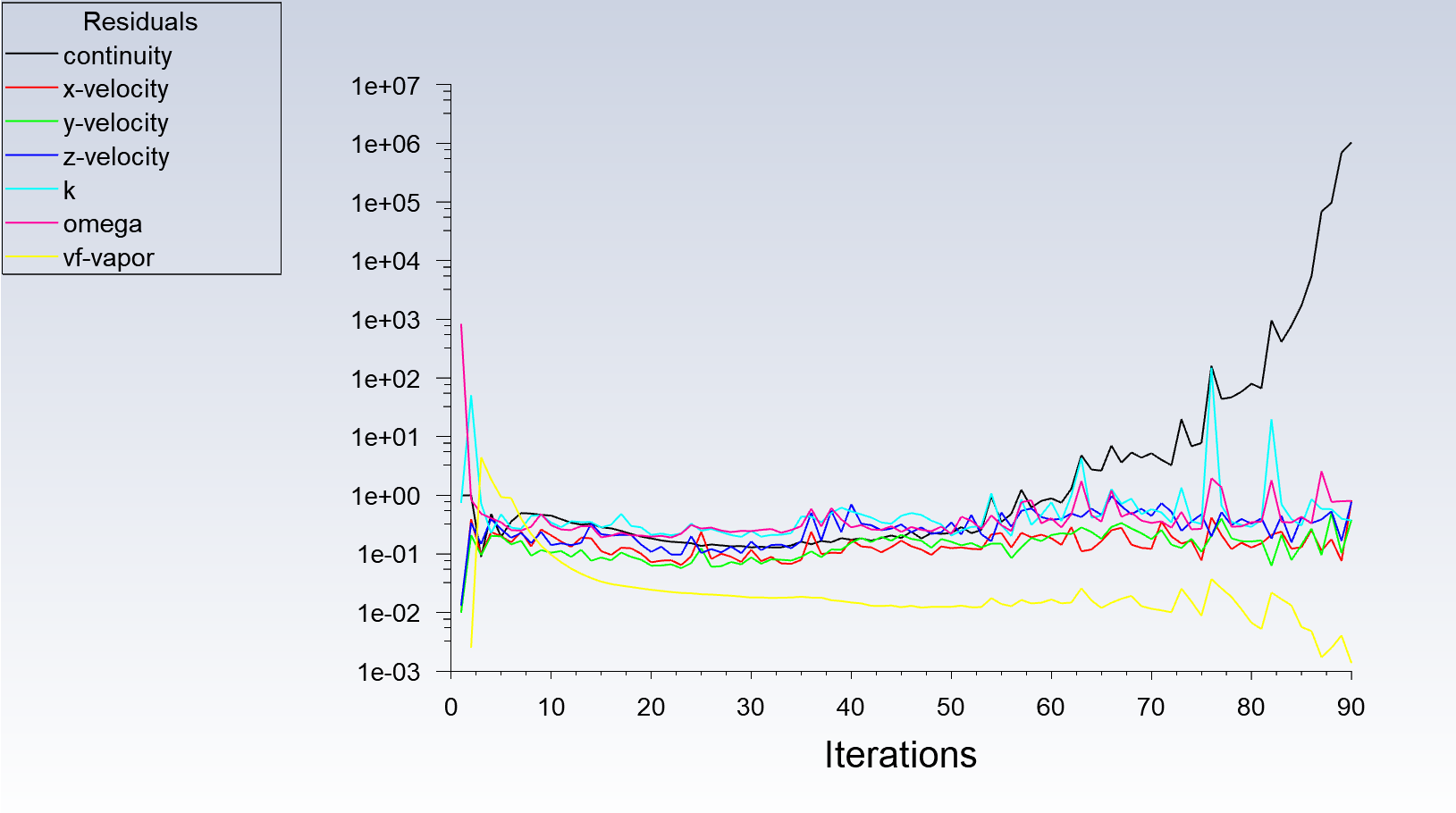

下载好案例按照以上设置进行计算，会出现一些问题，可能大家没注意到此部分并未介绍求解方法的设置，fluent采用了默认的SIMPLE算法。导致了残差不收敛，浮点溢出。作者也在此处卡了很久，对照书上的设置，重新设置也没有办法，知道查看案例给的算例文件（.cas）才发现问题。

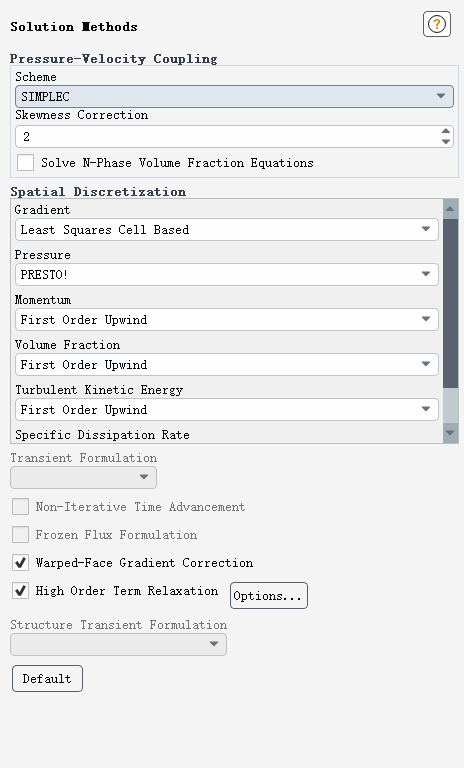

算例采用了SIMPLEC算法，更容易得到更好的收敛结果，歪斜校正设置为2，其余设置如下图。初始化后，再次进行迭代。

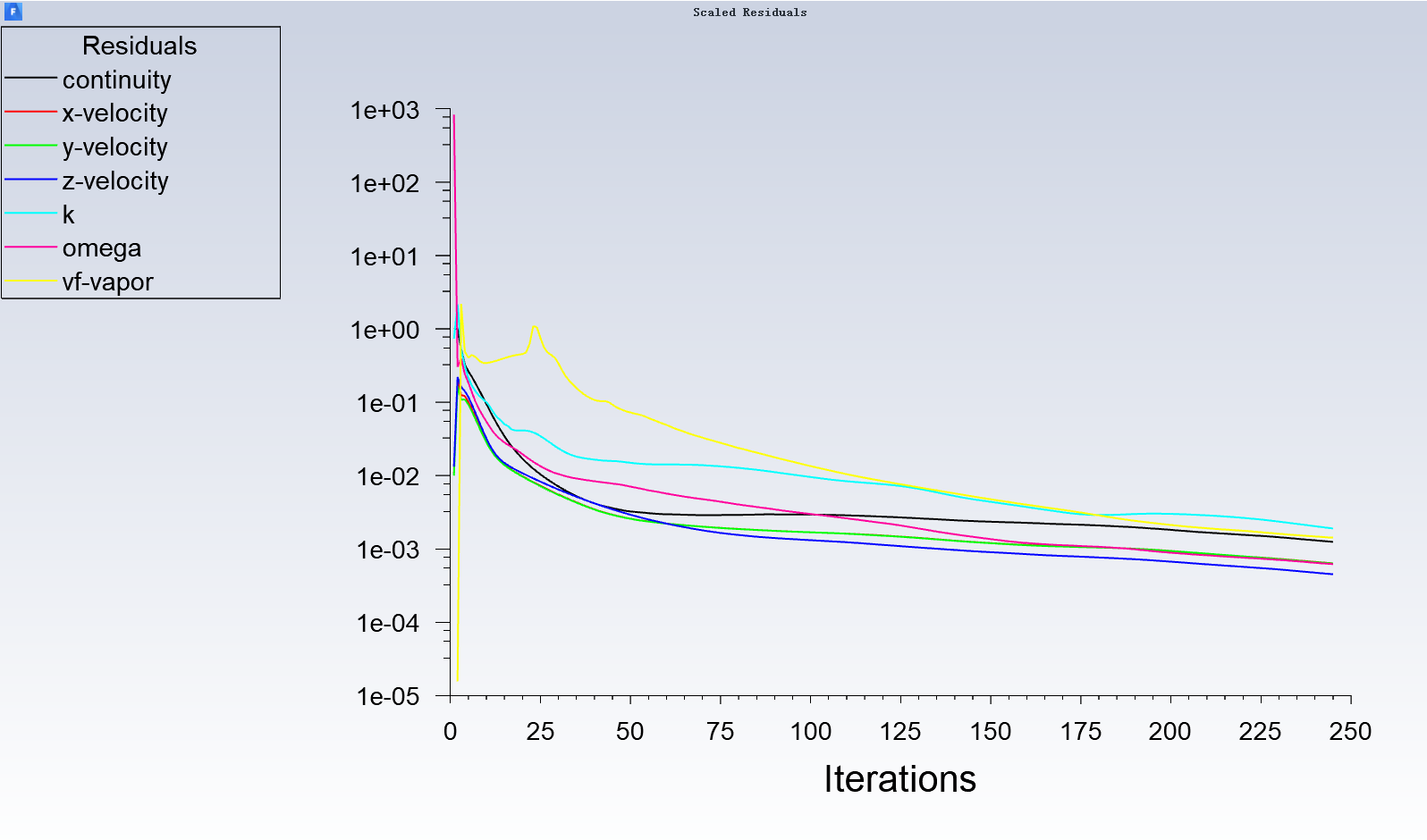

最终结果如图（收敛效果非常好）

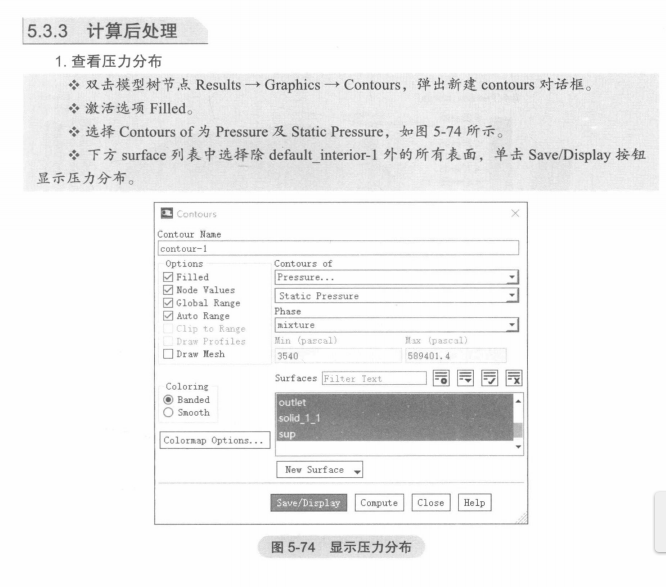

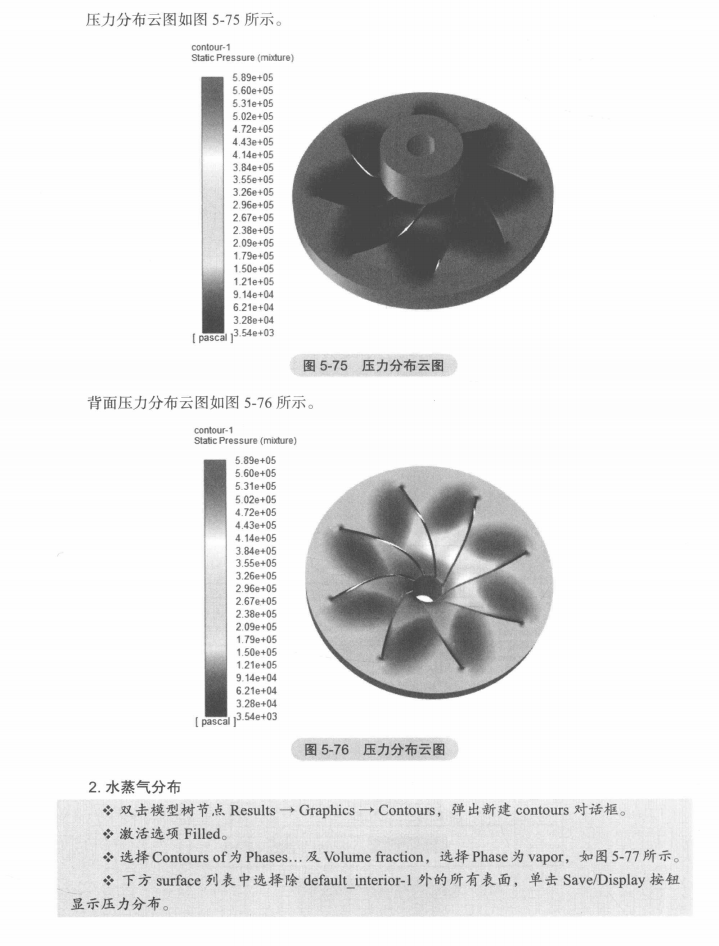

可直接在fluent进行后处理，也可使用cfd post进行。此处使用书中的教程采用直接在fluent中进行；然后就可以查看压力云图以及水蒸气的分布图了。
我们便得到了漂亮的压力云图以及水蒸气分布图

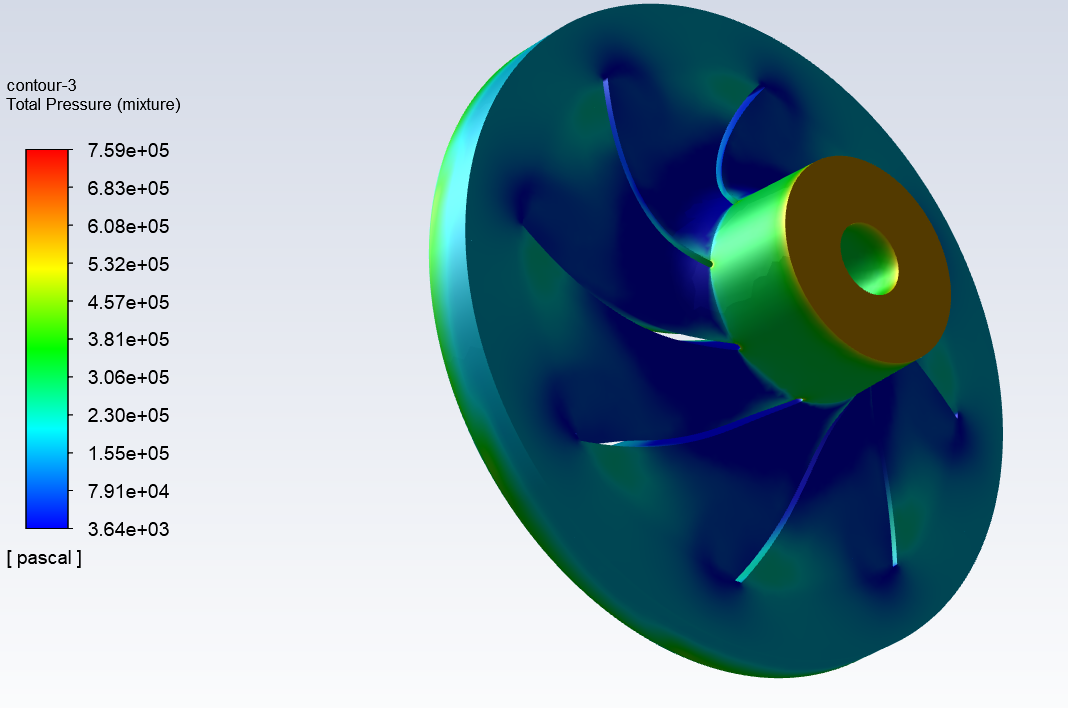

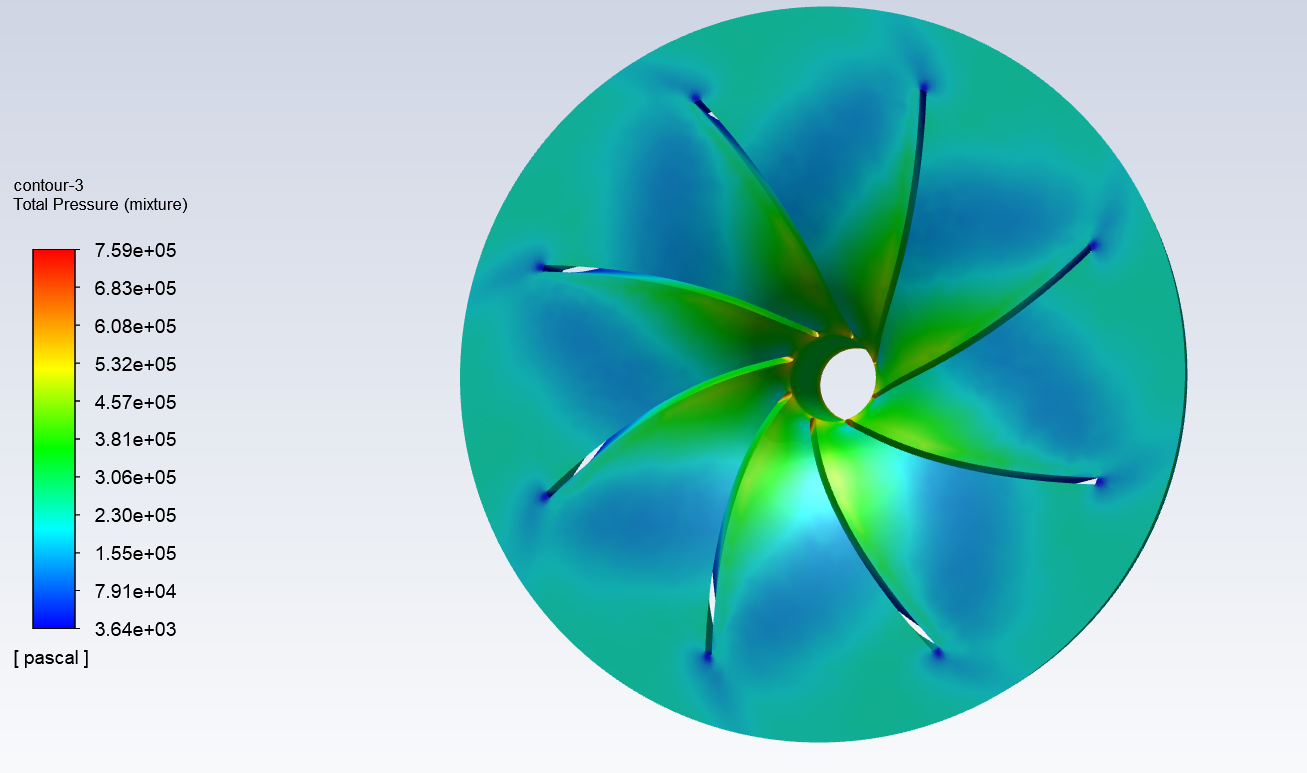

压力云图（总压）

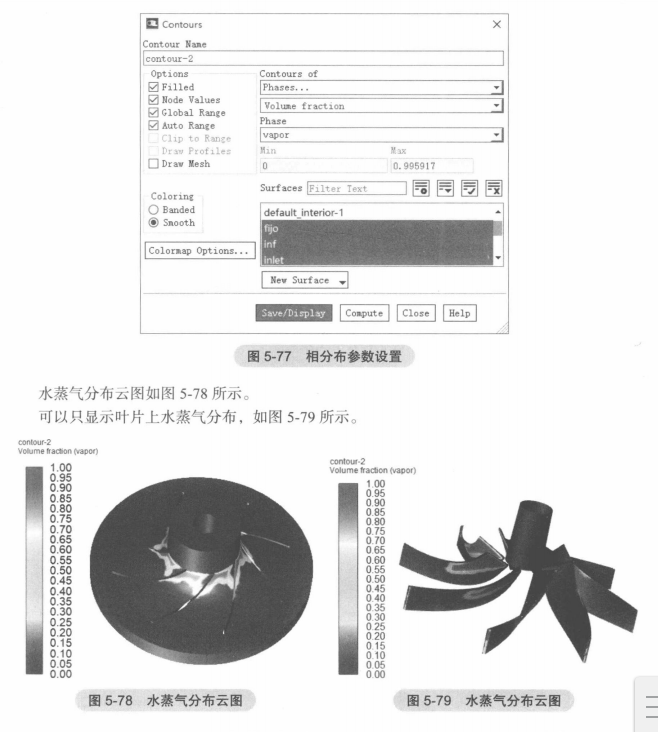

水蒸气分布图（空化发生的位置图）
本人水平有限，如有错误烦请在评论区指正。
对离心泵空化模拟感兴趣的，网格及算例和数据均在下方下载链接中，请自取。
