许久不录视频，业务已经生疏了！
关于轴流泵叶轮的建模，今年3月份的时候大概讲到过一次，模型可以查看下方的文档：
[b2_insert_post id="1515"]
因为都是采用圆柱坐标来表达和定位，所以轴流泵叶轮和诱导轮水力及建模方式基本一样，关于诱导轮的建模及水力图识别可以查看下方文档：
[b2_insert_post id="1528"]
轴流泵叶轮叶片分为工作面和背面，用圆柱坐标系来表示，如果你的三维建模软件不支持圆柱坐标导入，建议转换为常见的笛卡尔坐标系也就是XYZ坐标，详细教程如下：
[b2_insert_post id="1537"]
对于轴流风机等建模方式都是一致的，包括风力发电叶轮叶片也一样的操作！
一、基础知识

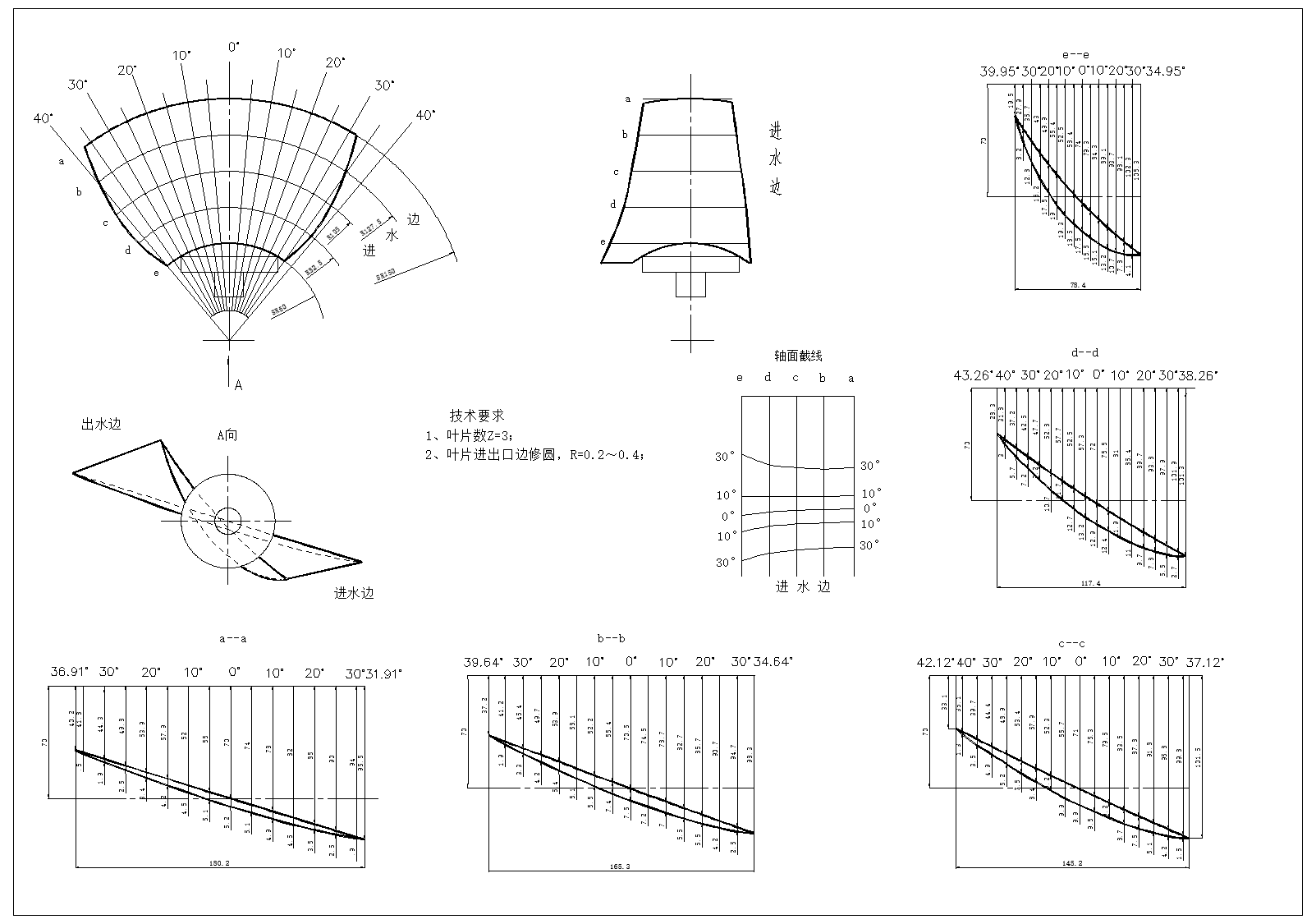

先来看看完整的水力图：
前几天有同学留言不知道什么是水力，对于旋转机械来说叶片是最重要的就是叶片，叶片作为空间扭曲的形态不能按照常规的尺寸来表达，所以衍生出了水力图，就是为了告诉模具厂我的叶片的具体形态，以便于加工制造！
1.进、出口边的判断
进水边通常是比较平滑的，出水边较扭曲！

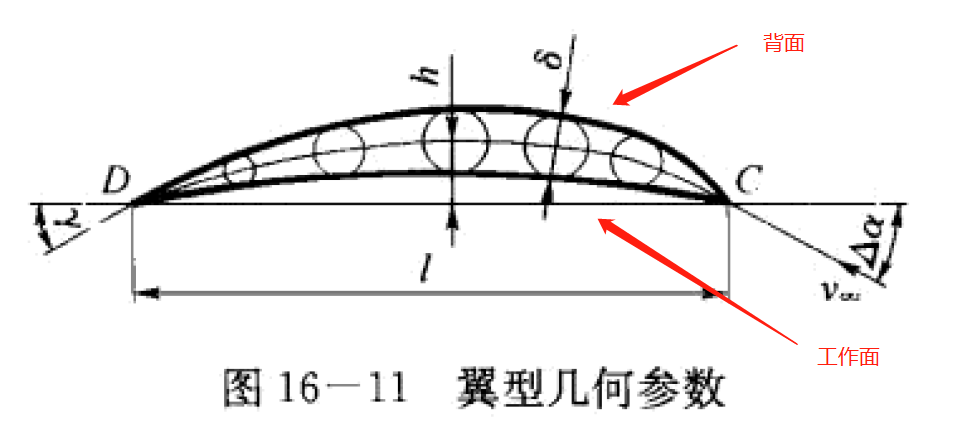

2.工作面及背面的判断
凸起的外缘面为叶片背面，另一面为工作面！
3.旋向的判断
轴流泵的工作原理是利用翼型的升力对水做功，叶片切割流体时工作面压力高而背面压力低，所以产生了一个向上的升力！
二、建模教程
已在视频中详细讲解，查看文章顶部视频即可！
