如果各部件是单独进行网格划分的，那么可以在其他网格软件中进行组装好导入Fluent，比如ICEM，也可以对单独的部件导入Fluent后进行装配，正好手头有个案例可以介绍一下！
[b2_insert_post id="760"]
[b2_insert_post id="2416"]
一、打开Fluent并导入网格

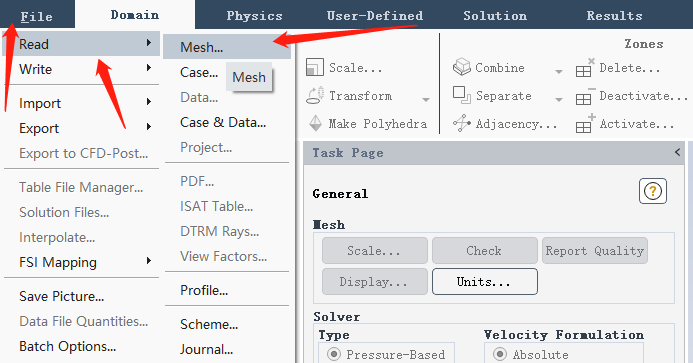

这里以Fluent2021R1版本进行演示，打开Fluent，随便导入一个部分的网格文件，这里文件格式支持.msh和.msh.h5，Fluent meshing默认导出的网格文件格式为.msh.gz，也是可以导入的

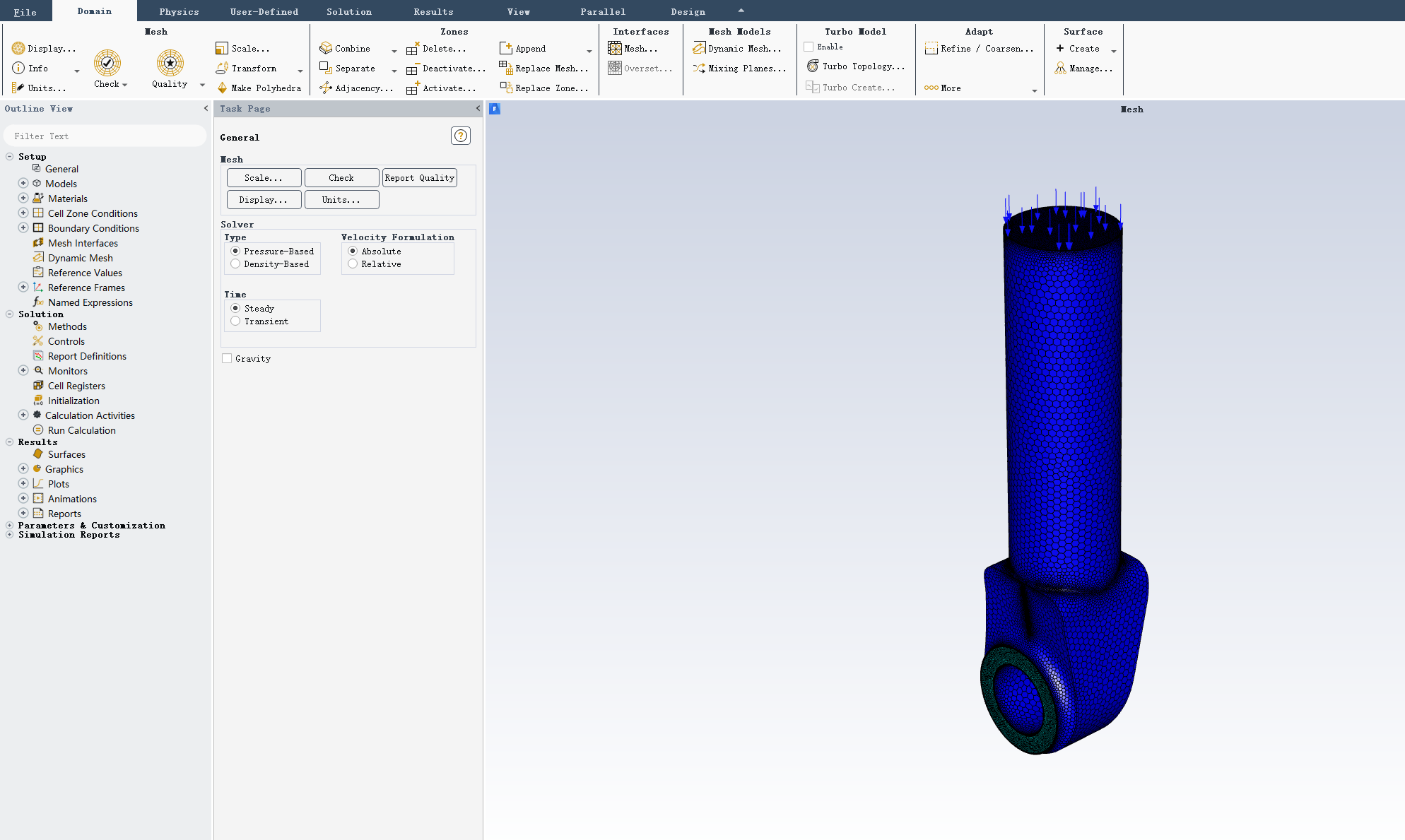

以我的案例为例，先导入进口段
二、导入其他网格文件

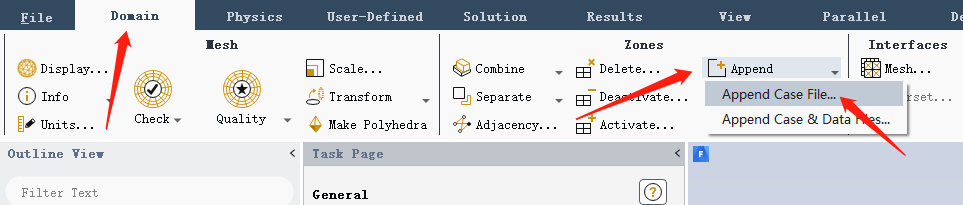

导入其他部件网格文件就不是上面的步骤了，而是点击Domain菜单下的Zones栏中的Append按钮，位置如下图所示：

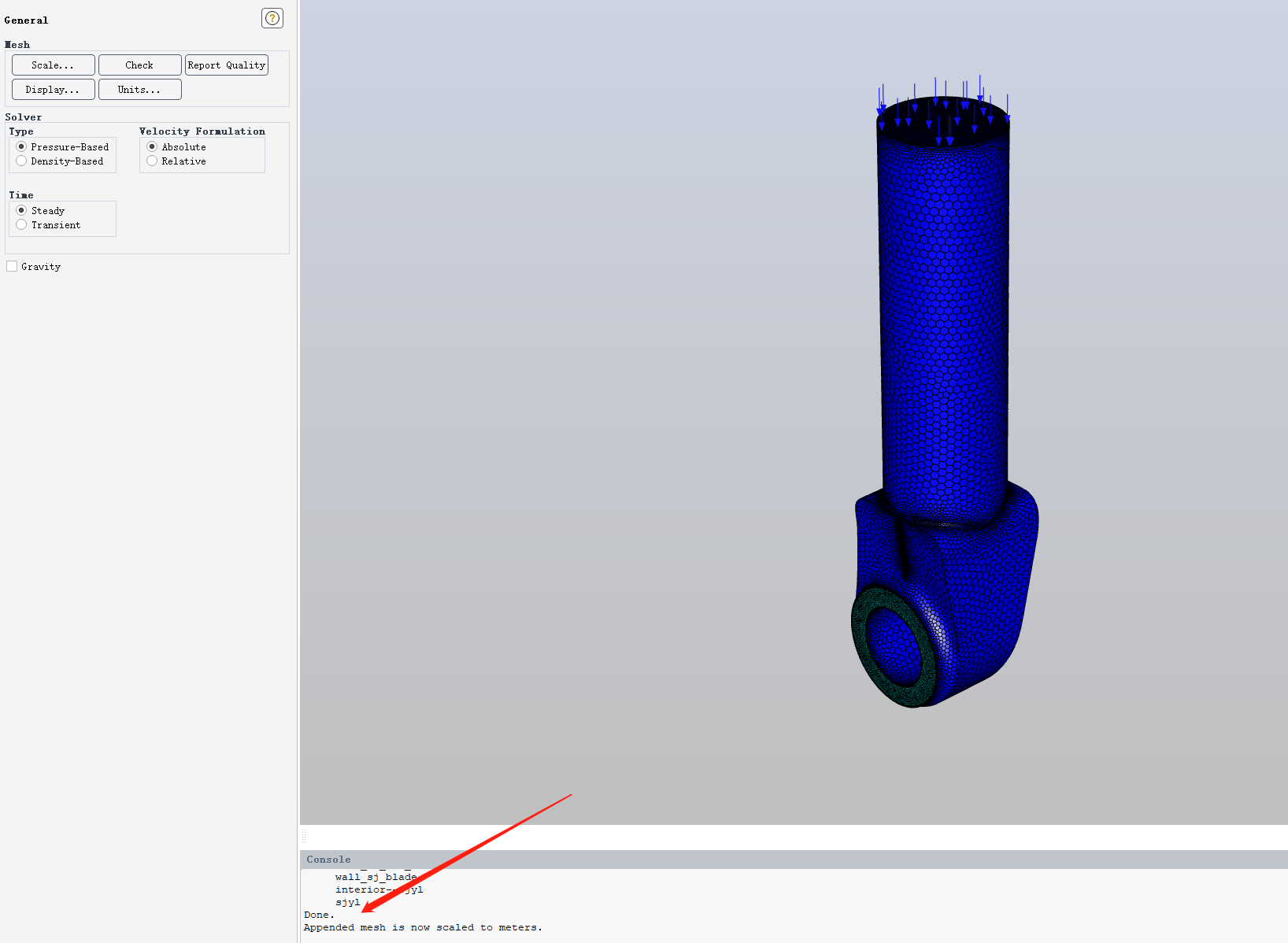

然后选择对应部件的网格文件，点击Apply导入，随后会看到Done完成字样，此时显示框内还是只有进口段的网格

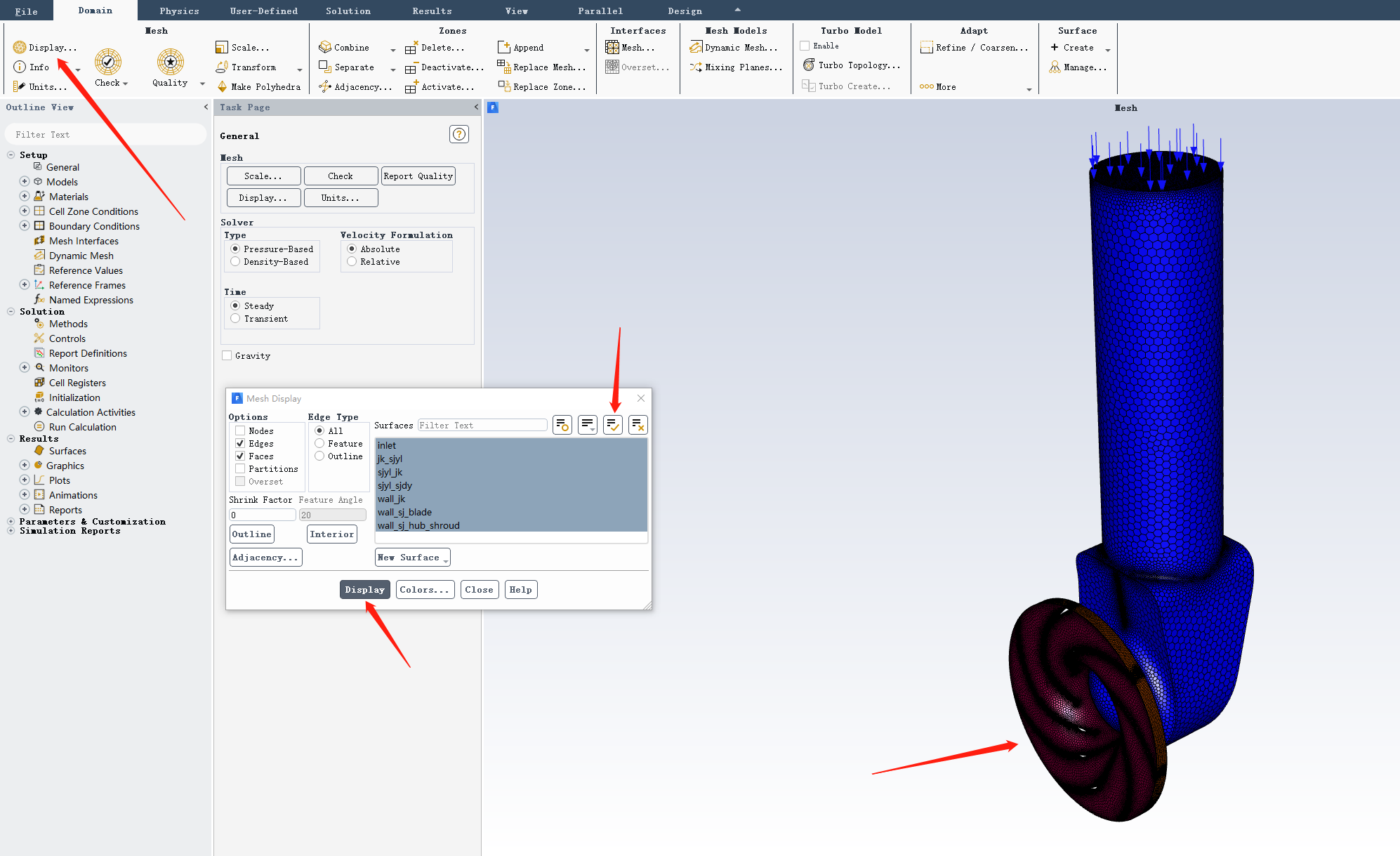

这里只是新导入的网格文件未显示而已，点击Domain菜单下的Display按钮，将右侧的边界全部选中，点击Display按钮就可以看到了。其他部分也是一样的操作！
再一次爆赞Fluent meshing的网格划分功能！
