不记得这是哪位老哥分享的轴流泵模型了，在此表示感谢！可以让我们对轴流泵的结构有一个简单的了解！最近也在写如何设计轴流泵叶片水力的教程，敬请关注！
一、模型简介
模型名称：轴流泵装配图 格式：stp 大小：20M 组件：泵体、叶轮、轴系等
二、图片展示

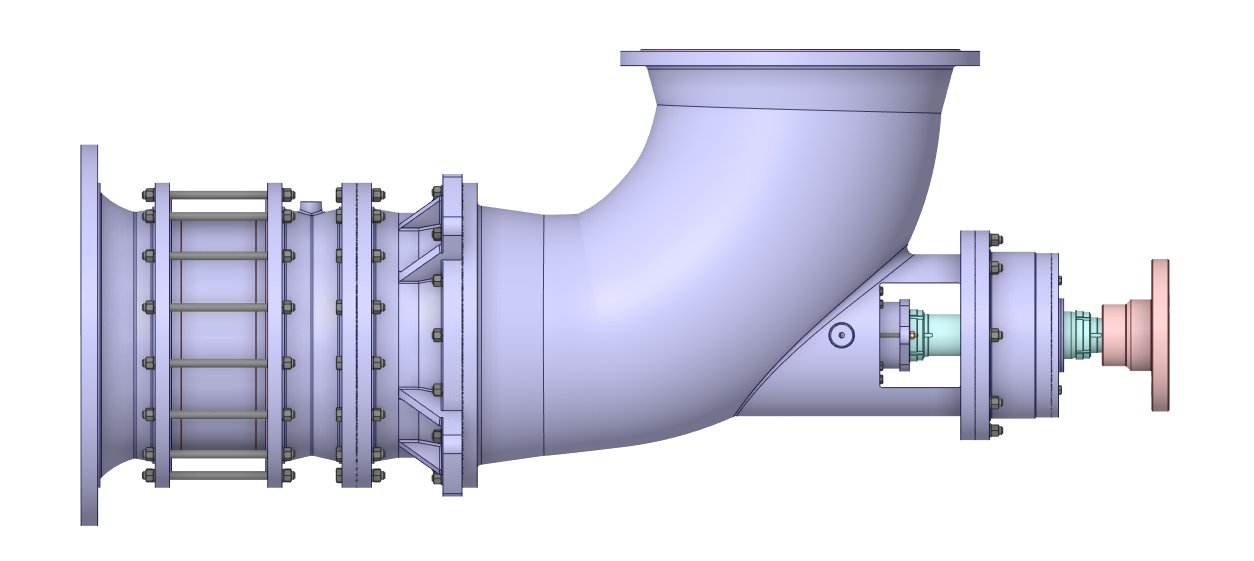

整体装配

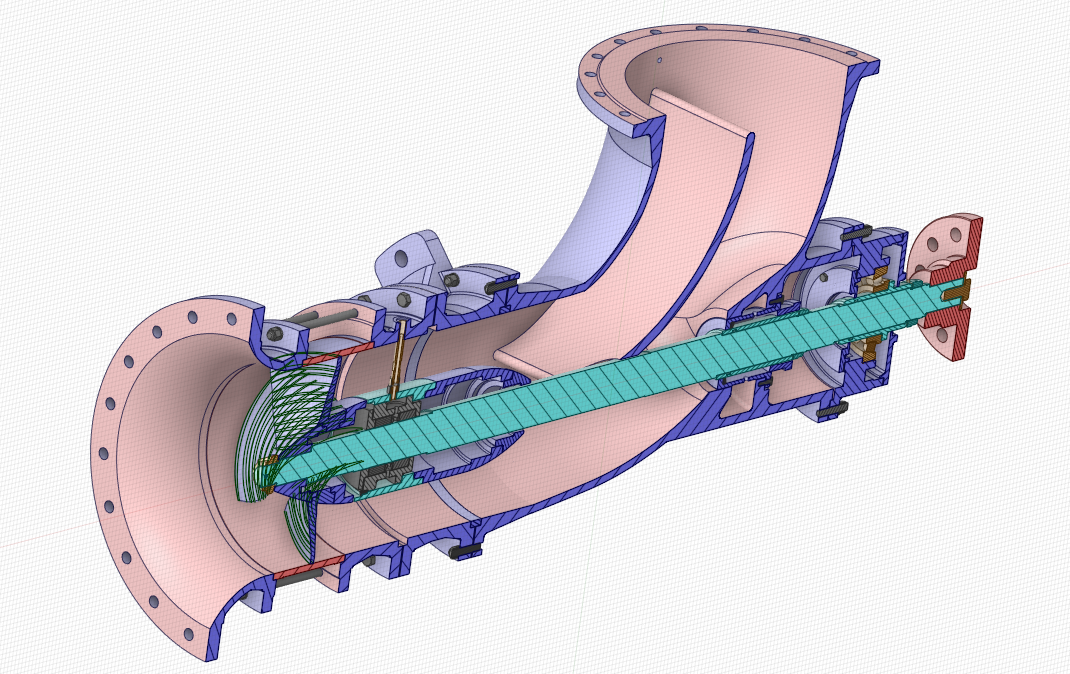

剖视图

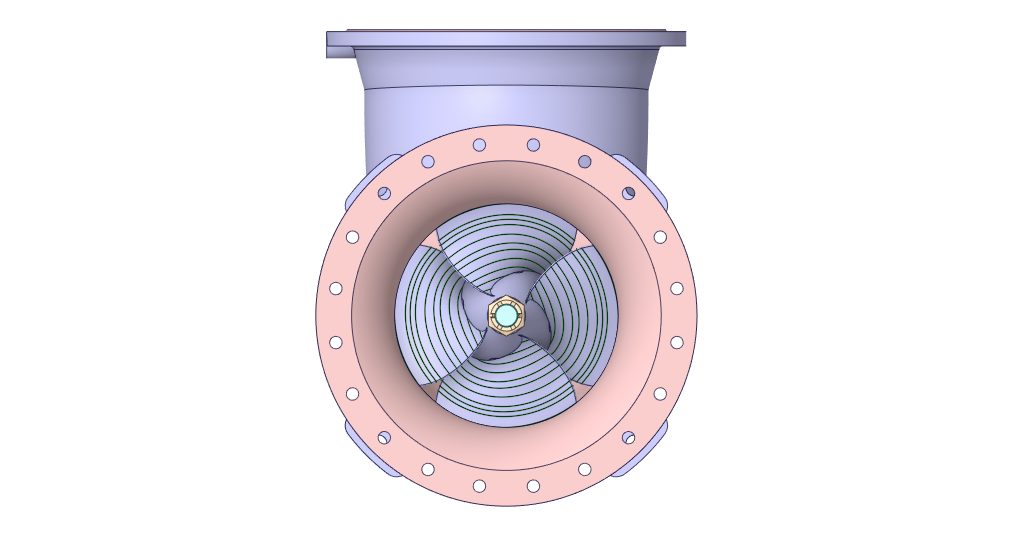

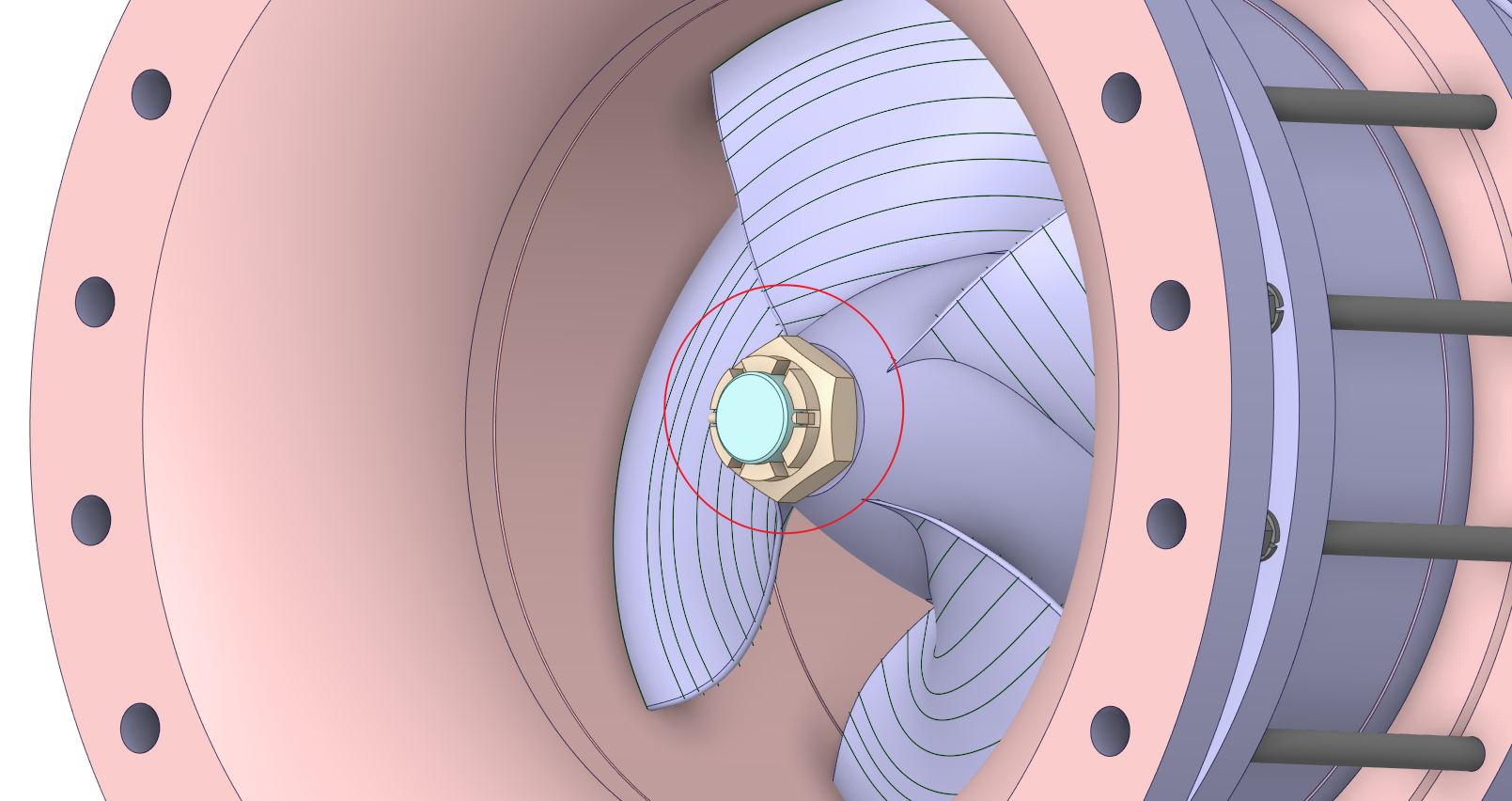

从进口可以看到叶轮叶片数为4，逆时针方向旋转！叶轮进口配置了防转螺母

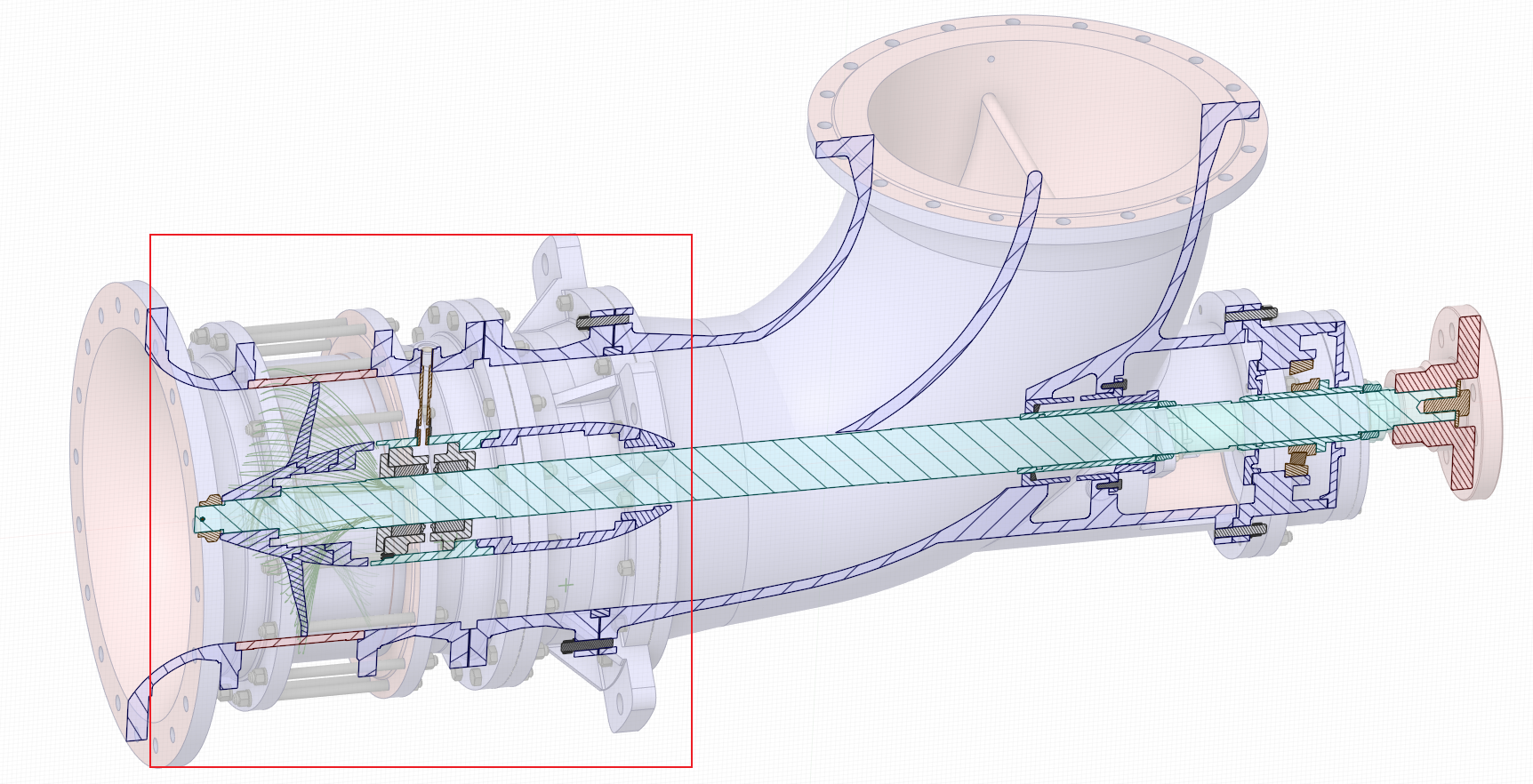

从外形设计判断这应该是一台用于验证水力的模型机，因为下图框选的这个位置是可以拆卸的，方便更换叶轮模型！

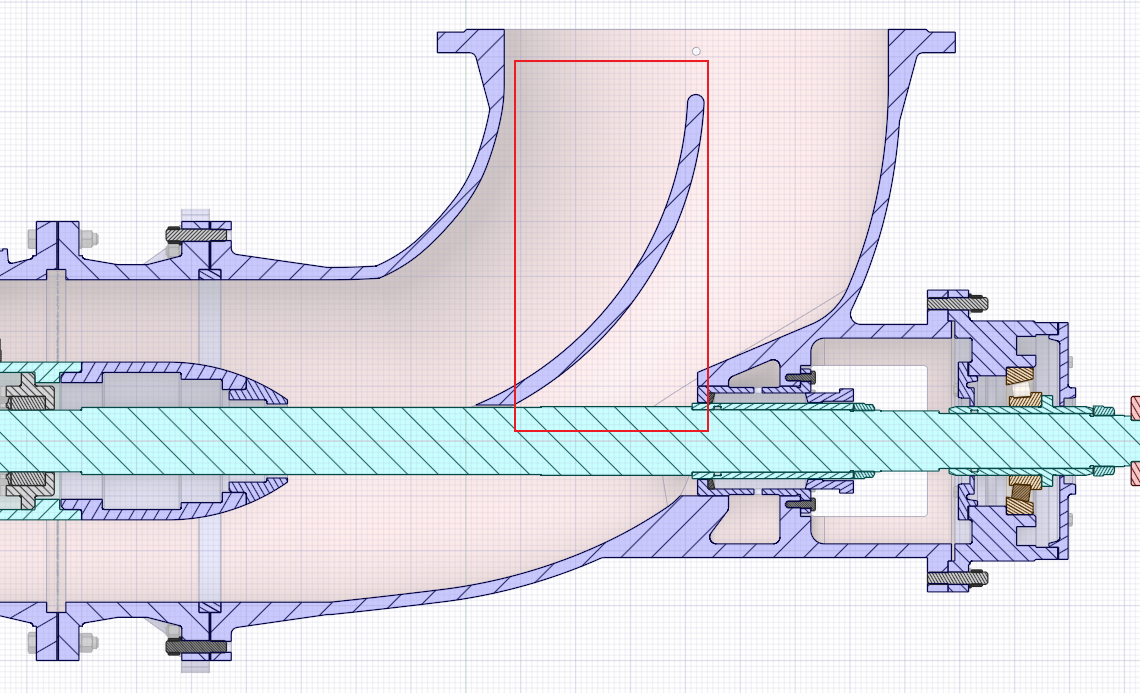

从截面图可以看出这台轴流泵没有导叶，但是在泵体出口处设置了消旋板，也能起到消除环量的作用，但是实际运行环境中暂时小丫还没见过这种消旋板的轴流泵产品，普遍都是带导叶的
从使用的密封方式为填料密封来看，这台泵的使用环境应该是输送水或者其他干净介质的，不怕泄露，化工领域肯定都是机械密封，安全第一。
三、下载地址
下滑下载！
