本系列视频教程将会陆续从实体建模出发，包括单级单吸、单级双吸、双蜗壳、多级泵等，第一期为简单一些的单级单吸悬臂式离心泵，主要建模部件包括叶轮水体、叶轮实体、压水室水体、泵体实体、泵盖！
因为没有找到合适的基体，所以自己粗略设计了一个小泵，参数如下：
Q=100m³/h H=50m n=2900rpm 叶片数：6 叶轮外径：211mm 出口宽度b2：15mm
（这里泵盖还没设计，下期包括叶轮和泵盖）
建模软件采用的还是我比较熟悉的CREO，8.0版本在界面上非常友好，推荐给各位！

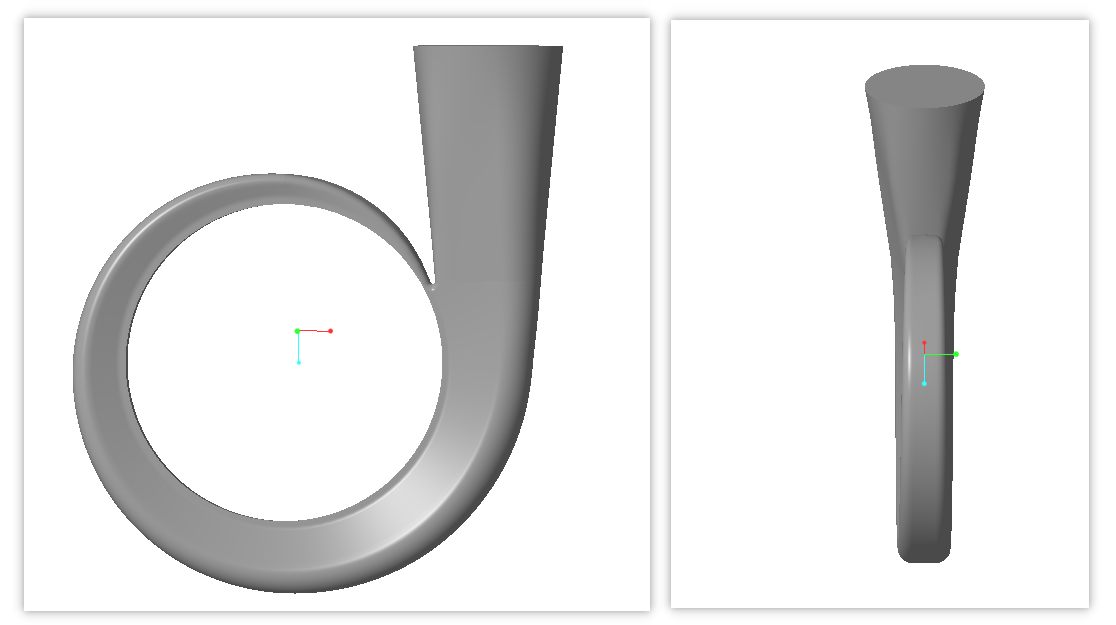

首先完成了水体的建模，这个隔舍得处理已经有2篇专门的推文介绍，感兴趣的可以点击下方文档链接查看：
[b2_insert_post id="2330"]
[b2_insert_post id="2367"]
[b2_insert_post id="3263"]

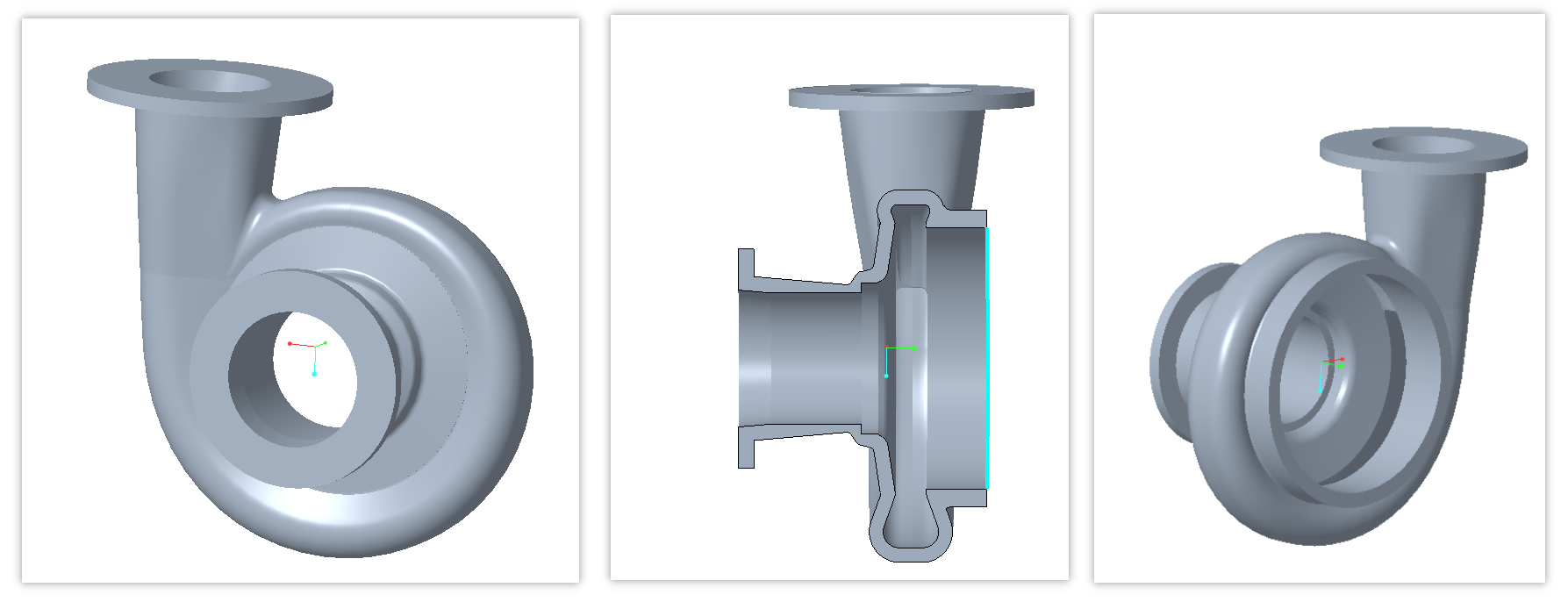

水体完成后再根据加工图的尺寸完成外壳的建模！
本次采用的蜗壳形式为侧出，如果是中心出口的话和这个步骤也是一样的！
源文件下载
下滑可在附件中下载！
