本视频来自B站大佬@交通大学渣 原创，已获取授权转发！
叶片展开可以直观地看到叶片周围的流动情况，做这种叶片展开图最简单的是CFD-POST自带的功能，只需要定义好hub、shroud、blade这些信息就足够了，Blade to blade！详细教程可查看下方文档：
[b2_insert_post id="4307"]
Tecplot因为不是专门针对旋转机械的后处理软件，所以很多功能是需要自己Diy的，今天这个教程求解器是Fluent，研究对象是轴流叶轮，环切面是一个圆柱，所以又叫圆柱面展开图。
指导方案
下面这个方法来自@百度文库大佬上传，视频内容也是根据这个教程扩展的，所以先看一下这个文档：

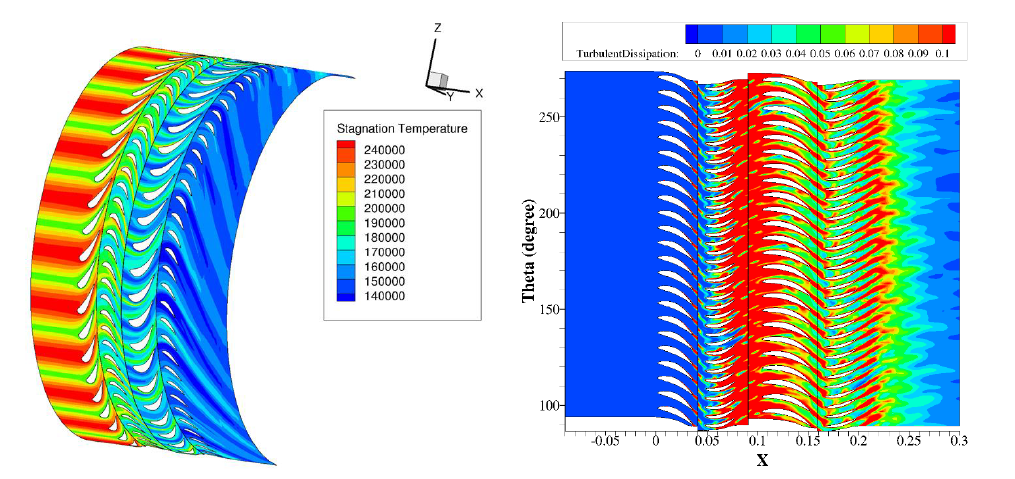

在做旋转机械 CFD 的时候，常常会遇到将圆柱面展开。例如，将图 1 的圆柱面开为图 2 的平面。用 Tecplot 中的公式功能可以很方便地实现。
具体公式如下：
1.求圆柱面的半径
{R}=sqrt(V2**2+V3**2)
2.求圆柱面各点的角度Theta
{Theta} = IF(V3>=0, ATAN2(V3,V2), ATAN2(V3,V2)+2*3.141592)
{Theta_degree} = {Theta}/3.141592*180
说明：这里用到了 if 语句，以及 ATAN2 函数的性质。求得的{Theta_degree}范围为0~360°。
3.将Tecplot的3D Cartesian修改为2D Cartesian
选择 2D Cartesian，并且设置 X、Y 坐标系为 X 和 Theta 或Theta_degree，就实现了圆柱面展开为 2D 平面。
相信即便看完上述文档，也未必能顺利实现在Tecplot中展开Blade，所以更多操作还是查看上方视频吧！
文档下载地址
下滑附件中下载！
