本期内容由@爱吃肉肉 大佬贡献，B站ID为“小镇|做题家”，这个名字最近挺火是吧哈哈，有一说一这小哥声音还是很好听的哈！
前面也有@穿秋裤的老寒腿 大佬投稿的离心泵设计系列课程，两篇内容可以互相借鉴来看！
[b2_insert_post id="4260"]
本期视频作者通过对圆柱叶片的设计，详细记录了叶片的水力设计过程，包括以下步骤的视频有声讲解：
-
1.叶轮主要参数的初步计算
-
2.叶轮轴面投影图绘制
-
3.过水断面与流道中线关系的检查
-
4.叶轮后盖板流线分点
-
5.叶片进口边的确定
-
6.进口角度的确定
-
7.叶轮包角的确定方法
-
7-1.叶轮包角的确定
-
8.方格网保角变换绘制叶片线型
-
9.轴面截线交点
-
10.轴面投影图上进行叶片加厚
-
11.绘制叶轮平面图
-
12..绘制叶轮三维模型（叶轮水力设计完结）

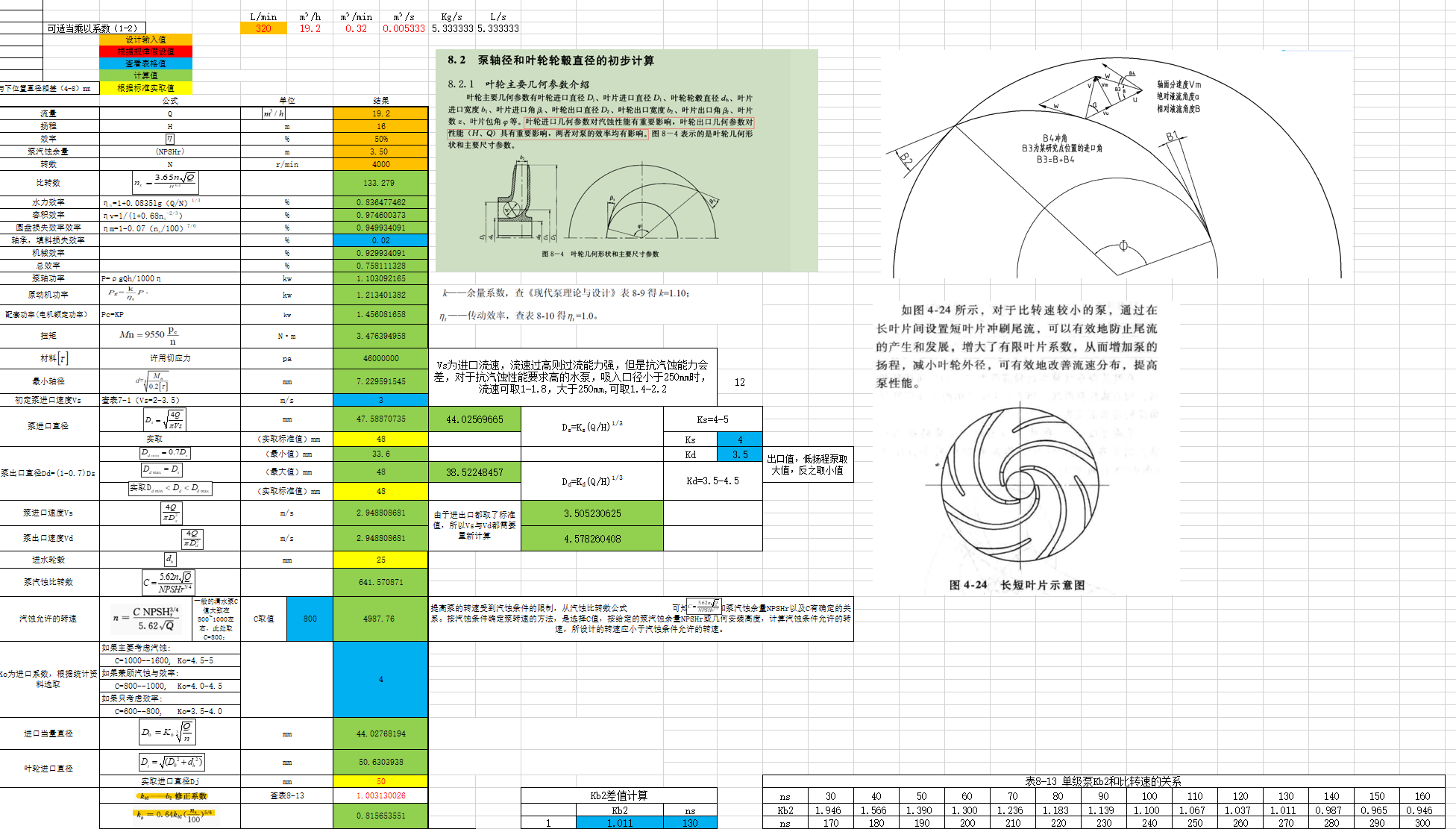

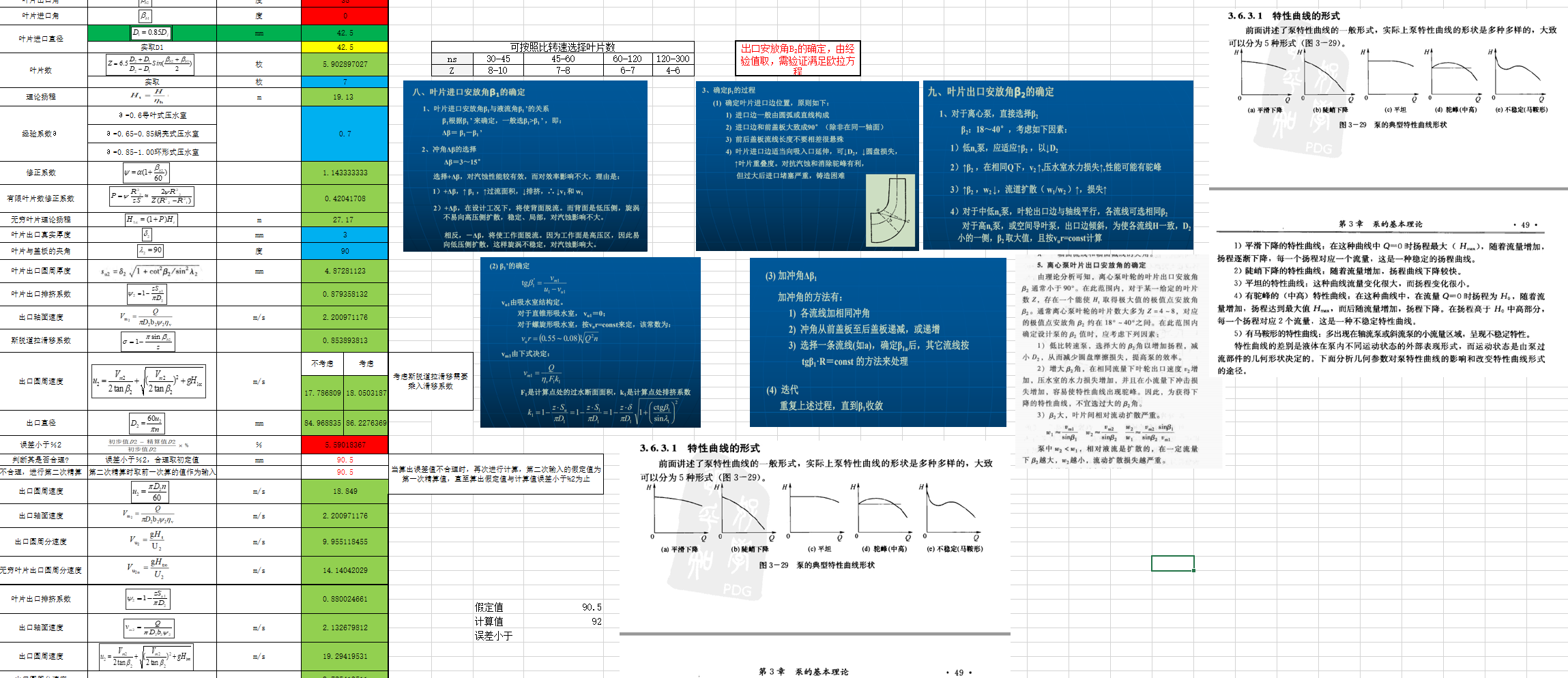

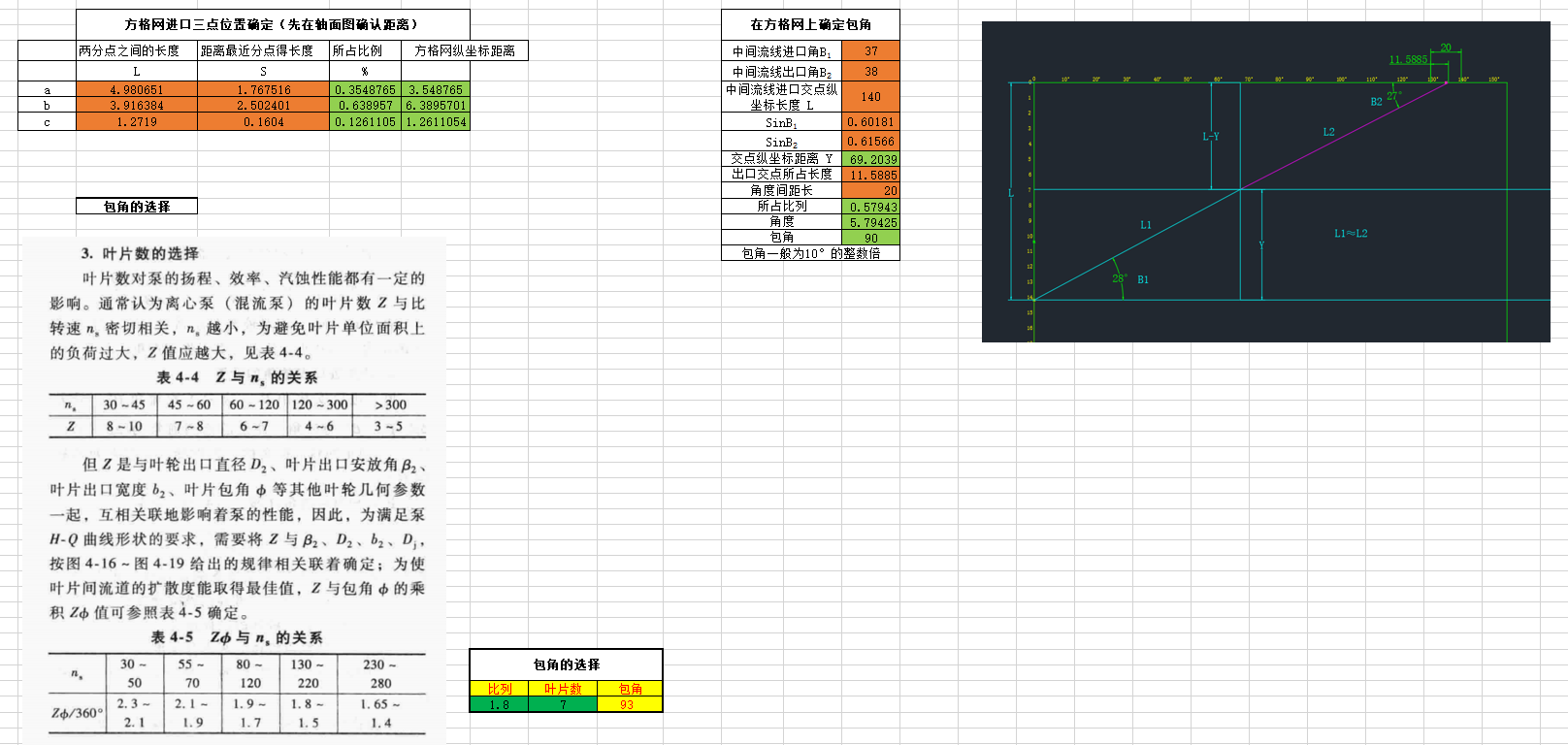

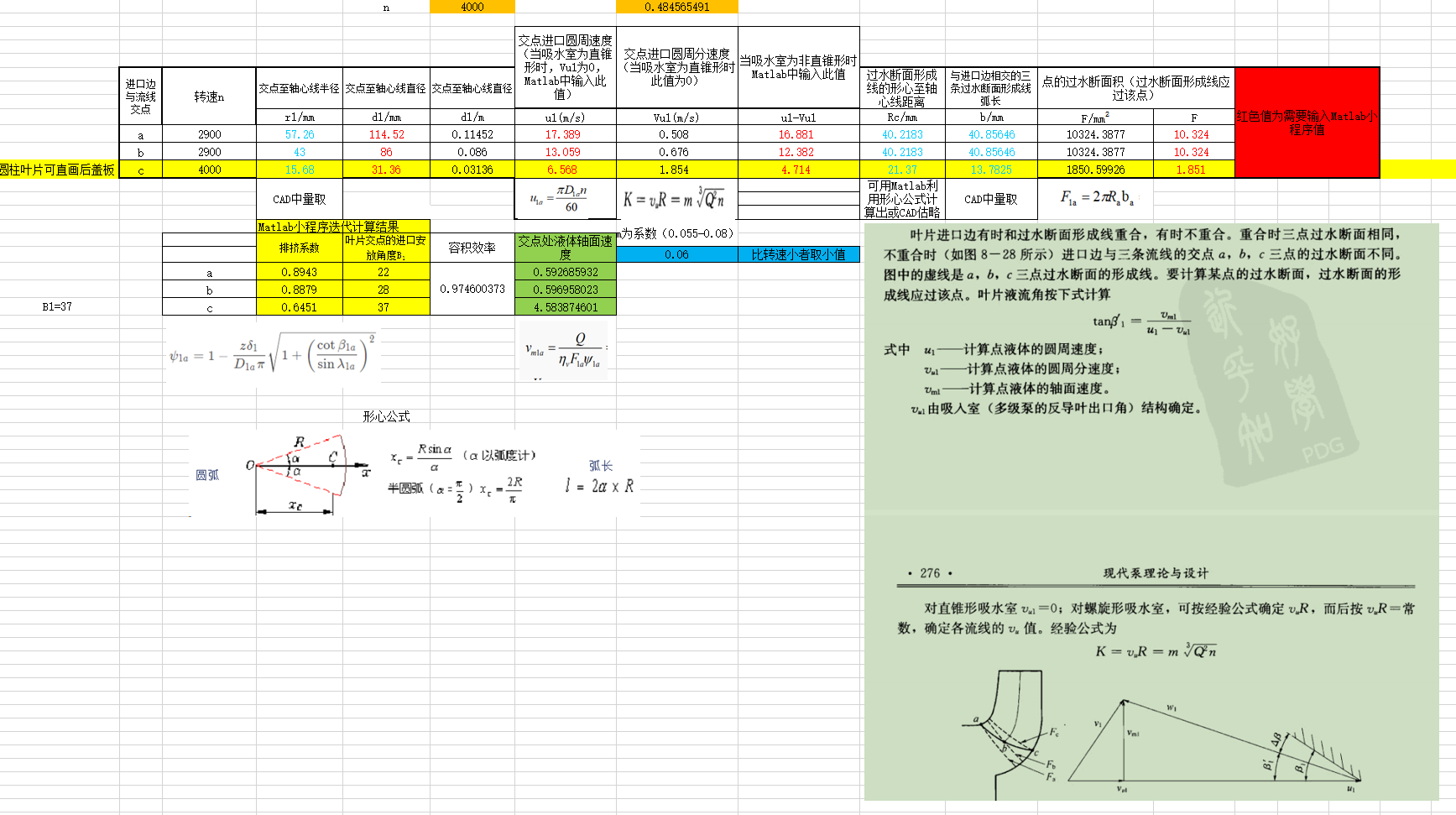

其中水力设计采用了Excel设计程序，如下所示：

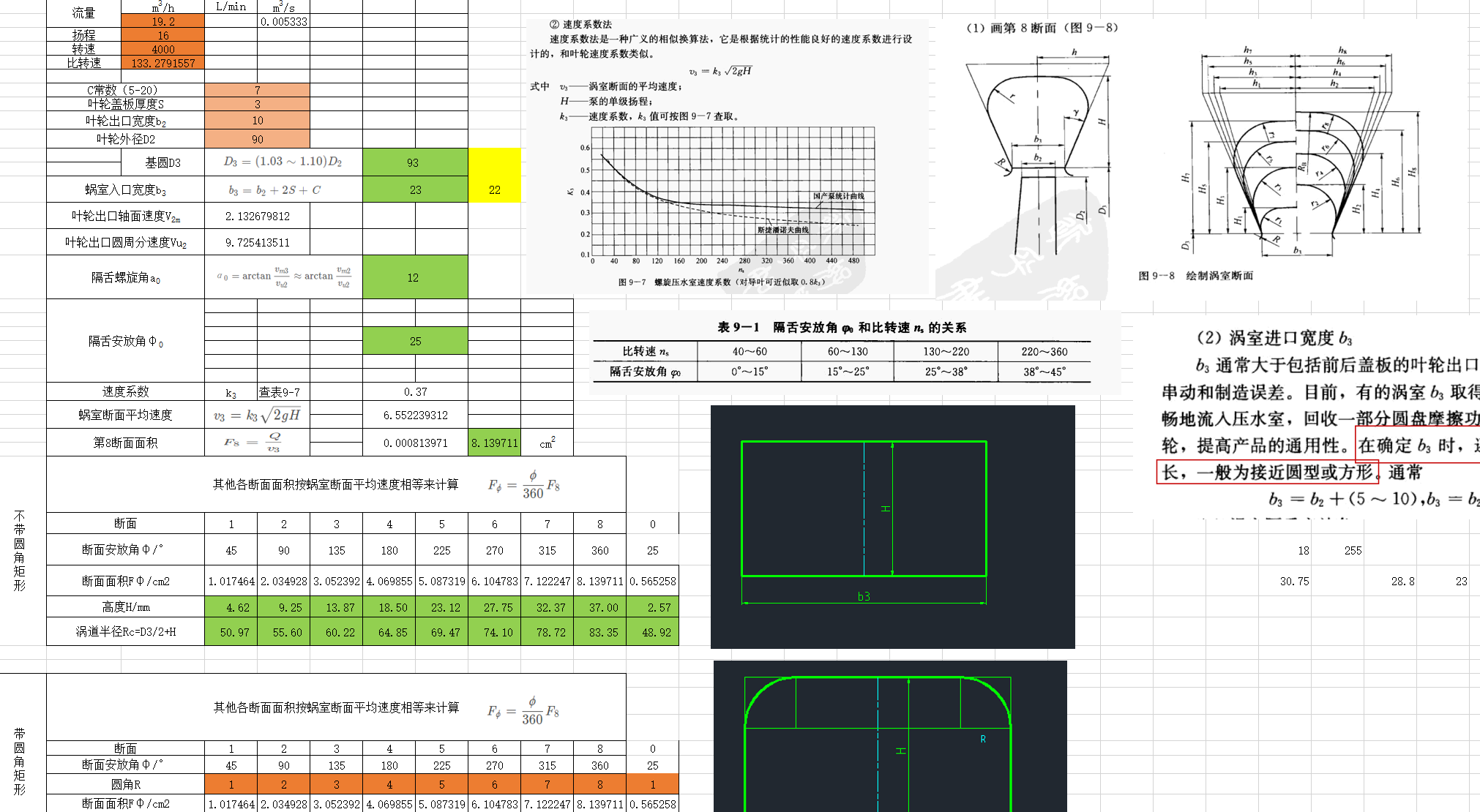

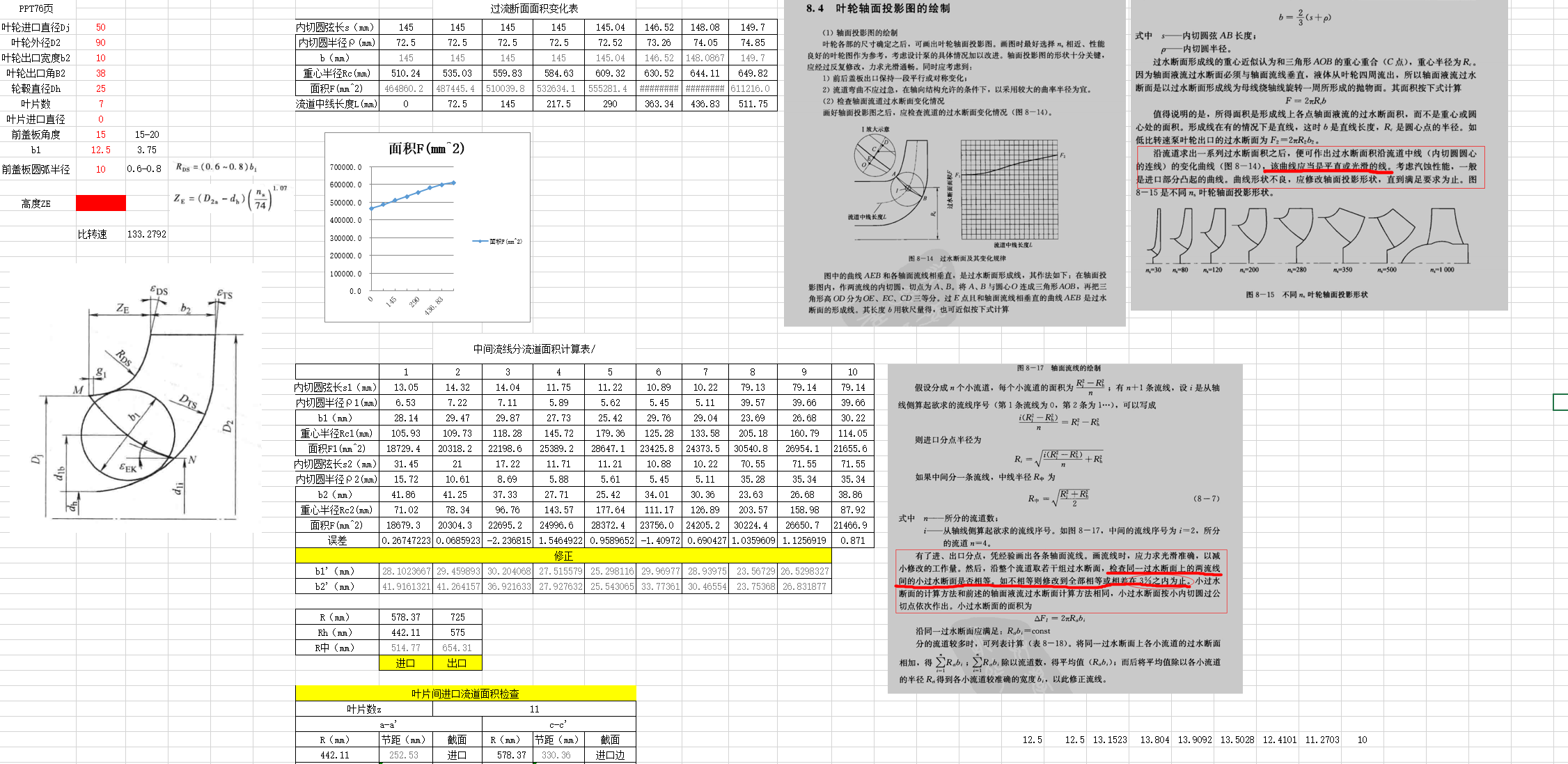

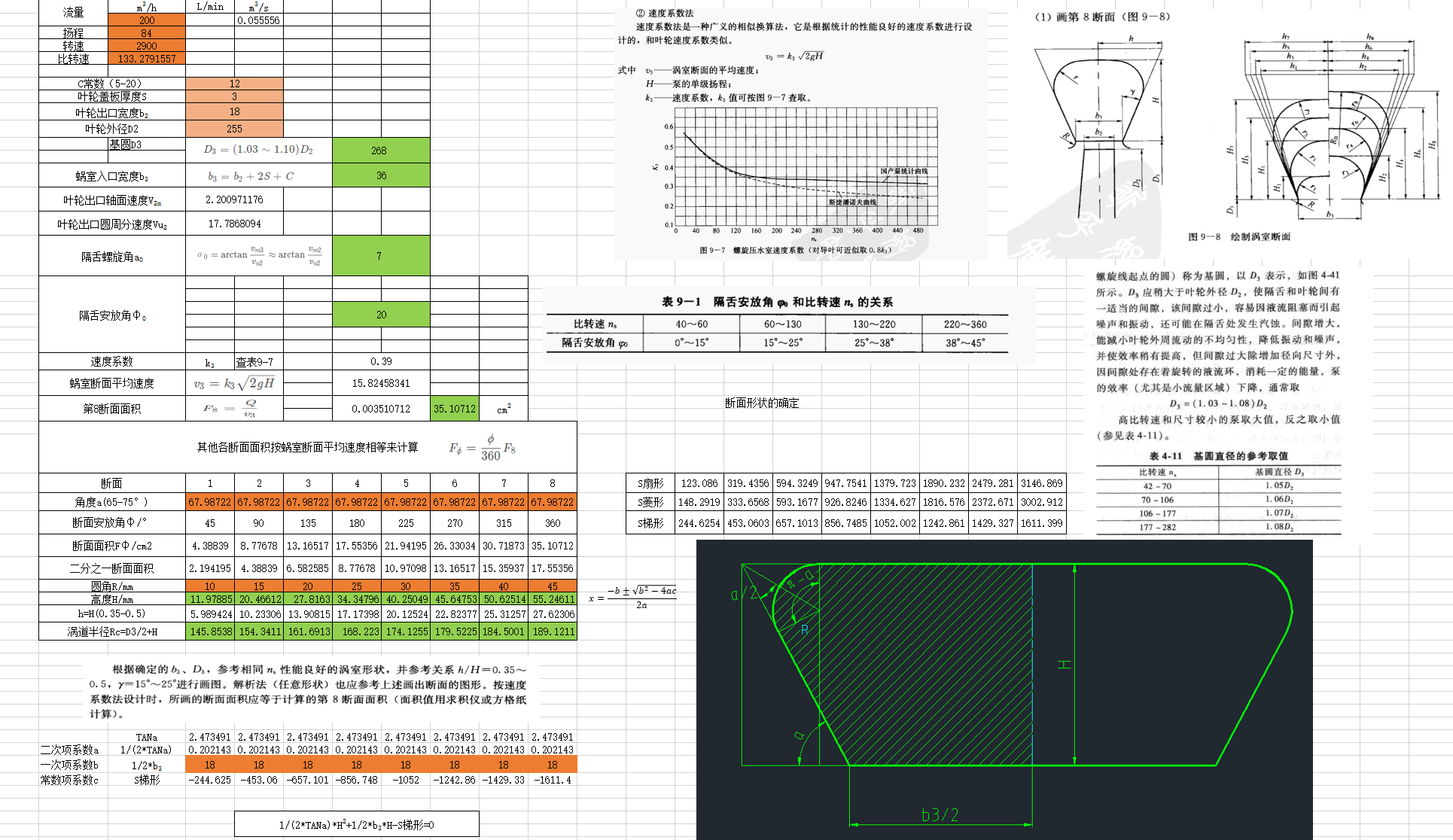

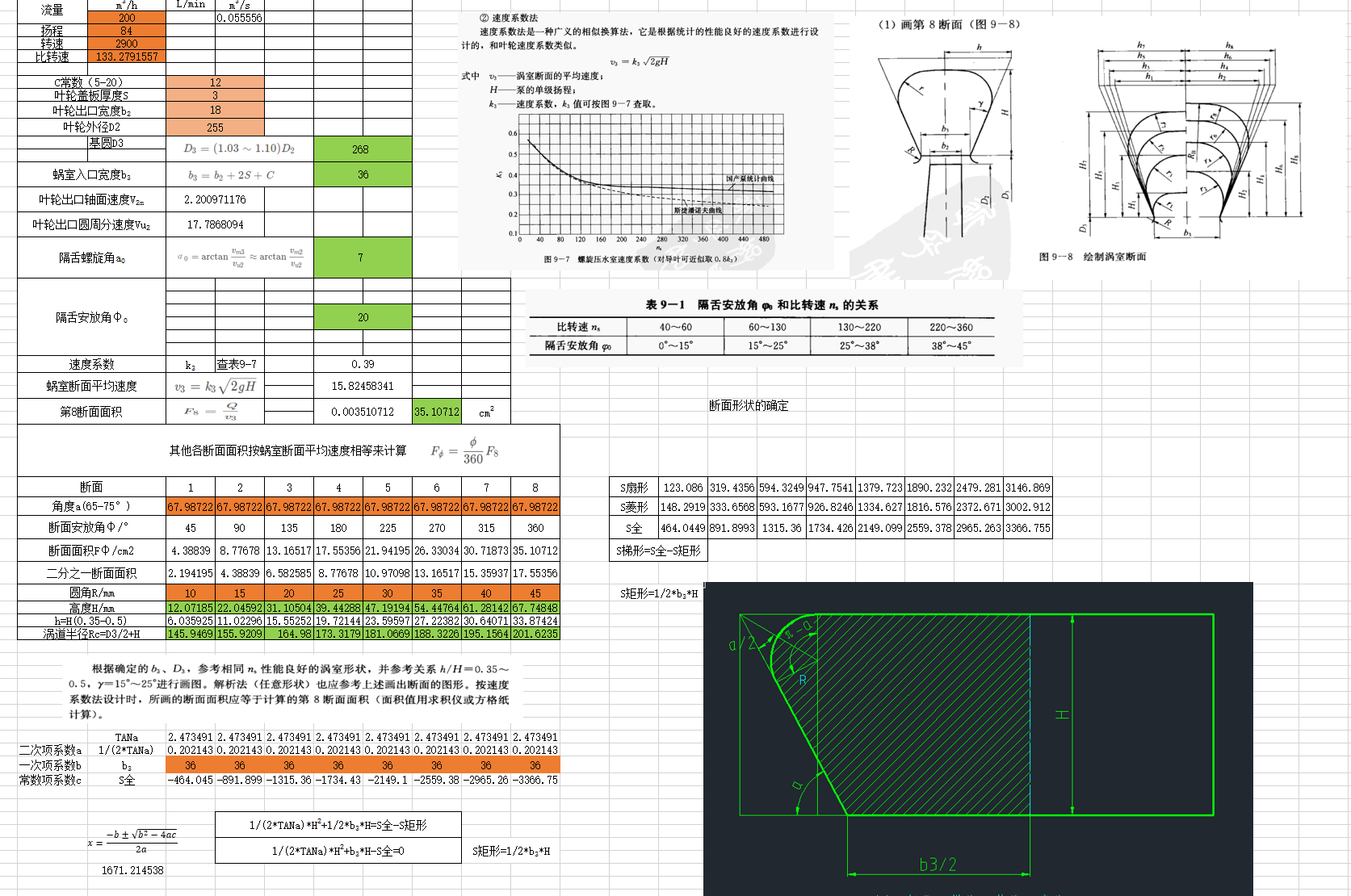

除了叶轮水力设计之外，还涉及了蜗壳的水力部分及建模，如下：
-
13.离心泵蜗壳流道的截面积计算
-
14.螺旋线蜗壳平面图绘制
-
15.蜗壳绘制
-
15.1蜗壳隔舌的处理
蜗壳也画完了，下面自然是流体域的处理、网格划分以及CFD求解计算了，如下：
-
16.离心泵计算流体域的创建
-
17.离心泵的网格划分
-
18.Fluent进行流体仿真验证设计结果
如果你正在做或者将要做离心泵的水力设计过程或者毕业设计，那么这套教程将是非常适合的，讲解细致，内容充实，精华内容！
本期内容视频请查看文章顶部！
案例源文件下载

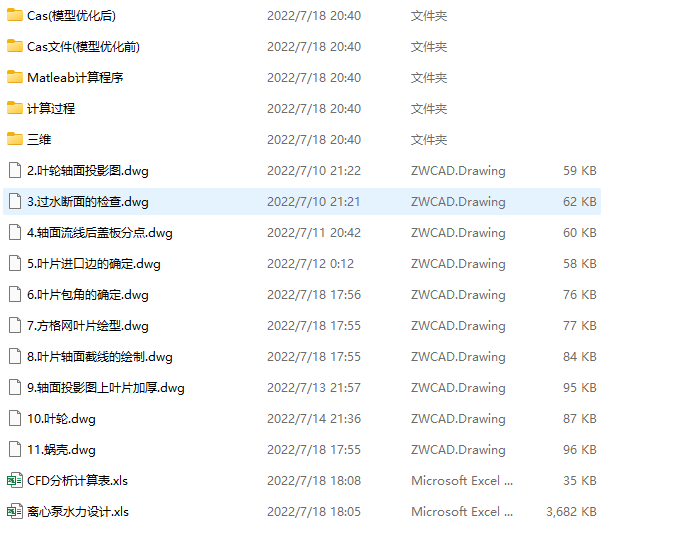

包括.dwg格式的图纸文件，计算程序excel，Matlab计算程序，三维模型，Fluent案例case这些，比较齐全！
下滑下载！
