这个叶片模型来自《全国泵水力模型汇编》，网站有相关的文档可以下载阅读！
和离心泵的水力设计图很相似，包括前后盖板和进出口，应该是一款混流泵。水力图截面图如下：
左上角的截面图可以获得工作面的Ⅰ、Ⅱ、Ⅲ.......等型线的R值、θ值以及Z值，就能获得完整的柱坐标或者笛卡尔坐标，所以主要的数据来自左侧上图，右侧的木模图能告诉我每个截面型线（也即Ⅰ、Ⅱ、Ⅲ.......等型线）的角度，从进口看以10°累加，直到106°。
左下角这个数据表是对左上角的数据总结，应该是工作面的参数，看了这个图纸没给出背面的数据，也没给出加厚规律，这种情况就得靠我们去猜了，5-10mm你看着加吧。
对于这种类型的叶片，打点法或者旋转法都可以，具体操作步骤可以查看往期录制的相关内容，如下所示：
[b2_insert_post id="4302"]
[b2_insert_post id="4983"]
[b2_insert_post id="4986"]

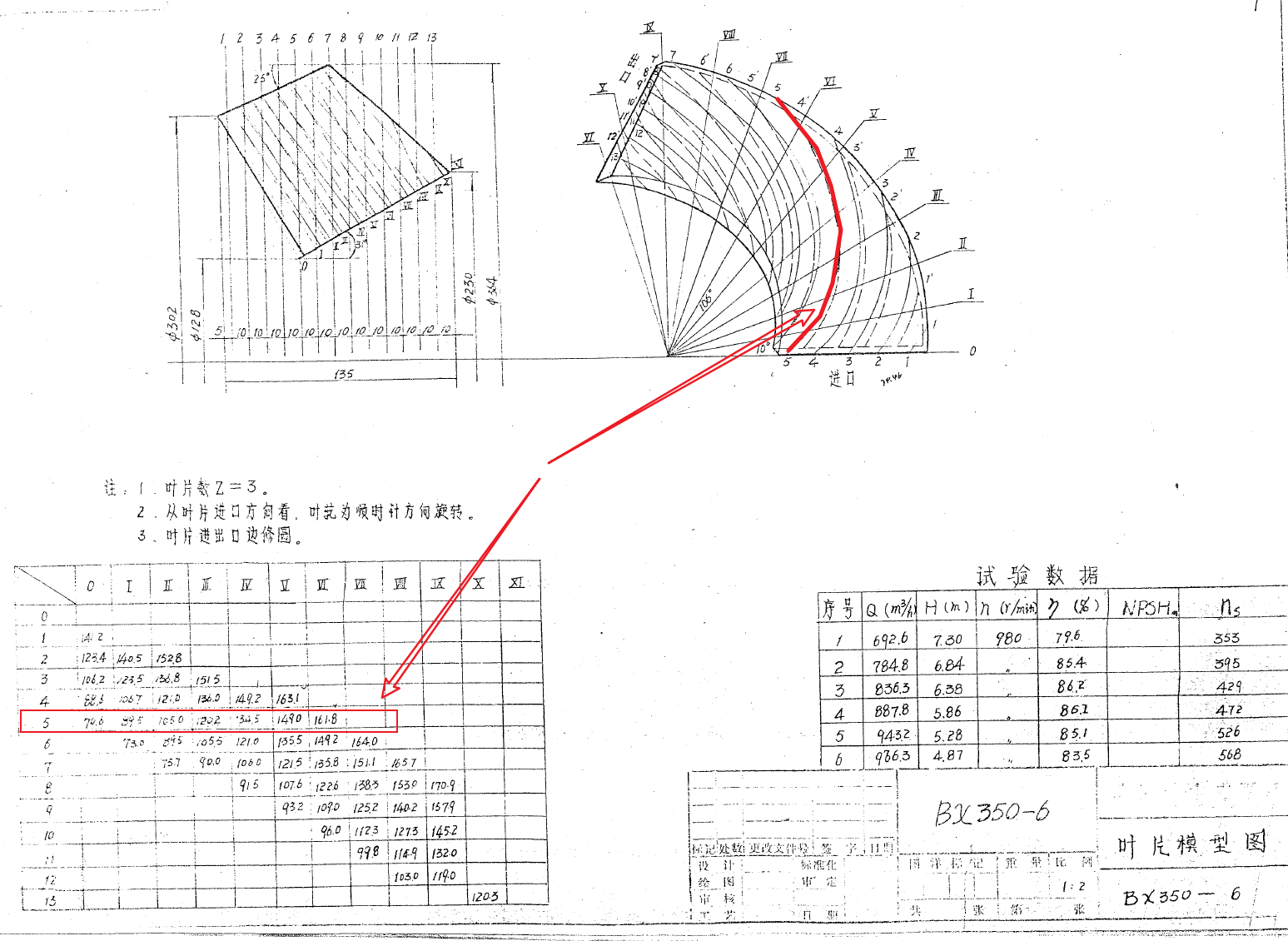

还是来看左下角这个数据表，如果竖着看每一列的话，它代表的是Ⅰ、Ⅱ、Ⅲ......等型线，如下图

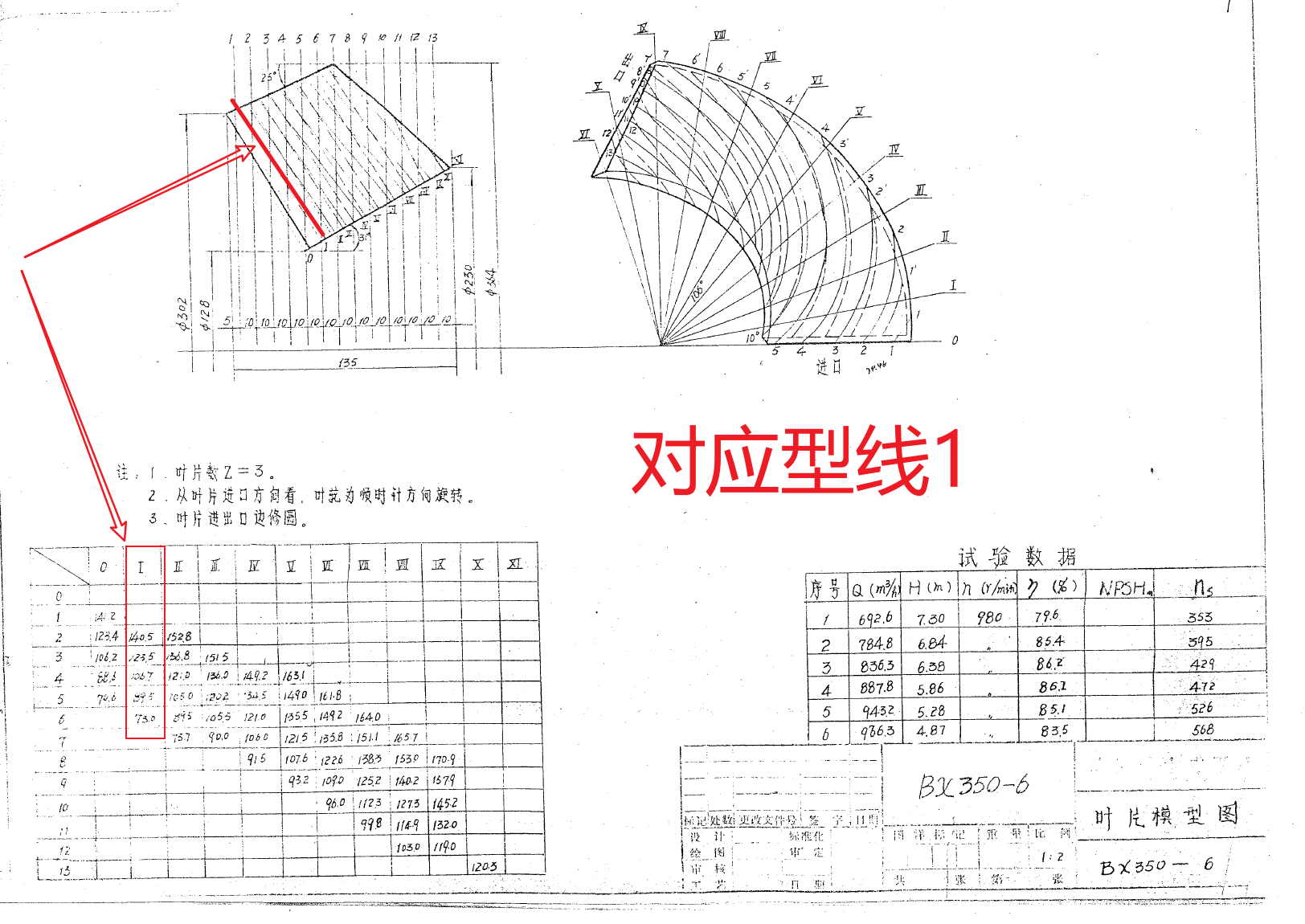

如果横着看，那对应的就是右侧木模图中的1、2、3、4.....等曲线了，如下图
所以建模的时候就有这样2种方式，都是画出曲线后边界混合得到曲面。
根据数据表中提供的数值，我将工作面的数据录入TXT中，如下所示：
