更新于2022.09.02：已更新第1、2部分，总计2部分，一种建模方案已更新完毕！
这里采用中望3D作为演示，后续考虑用CREO或者UG再录制一次。但是基本的操作和逻辑是一致的，至少这种方法！

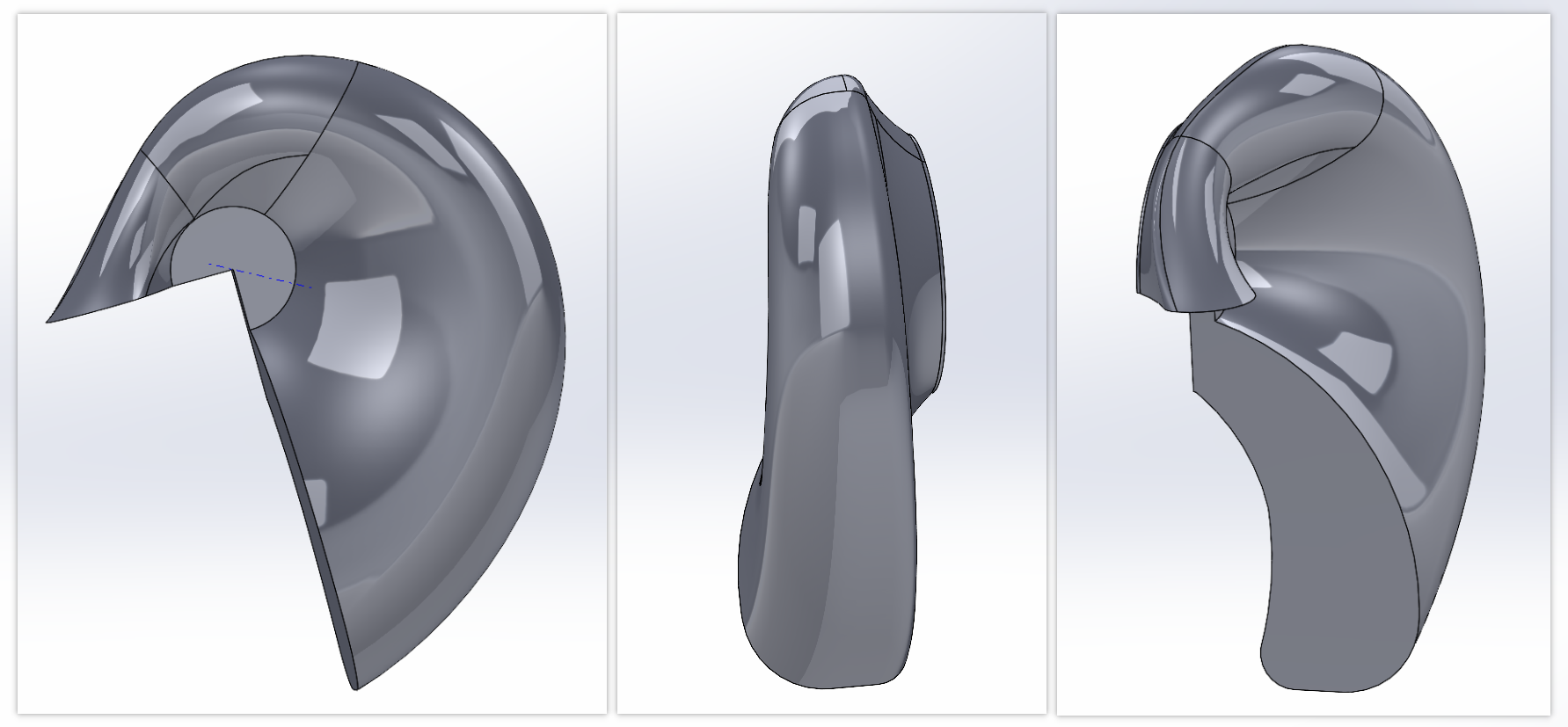

中间过程展示：
关于半螺旋型吸水室的建模催更比较紧，那今天先来看看半螺旋形吸水室的结构以及大致的建模思路，后面几天我来更新视频教程
关于准螺旋型吸水室的相关教程，可以查看下方文档：
[b2_insert_post id="4777"]
关于多级泵环型吸水室的建模教程，可以查看下方文档：
[b2_insert_post id="4712"]
首先谈到泵的吸水室，有以下这么几种：
- 直锥型
- 环型
- 螺旋形
其中直锥型是最简单的，一段圆柱或者锥柱就可以作为吸水室，通常应用于单级单吸悬臂式离心泵，结构简单；
环型吸水室常用于多级泵的首级吸入室，介于直锥型和螺旋型中，我对这种吸水室接触很少，但是有一个设计要点是没有隔舍的话这个效率会很差！
螺旋型则是广泛应用于BB1和BB2泵型的优秀设计，根据进入叶轮的这部分设计不同又分为准螺旋型和半螺旋型；准螺旋型这部分是设计成了圆环，而半螺旋型这部分设计成了类似蜗壳的面积有小到大的扩散状，所以相同情况下，这些吸水室结构性能排序理论上应该为：
半螺旋型>准螺旋型>环型>直锥型

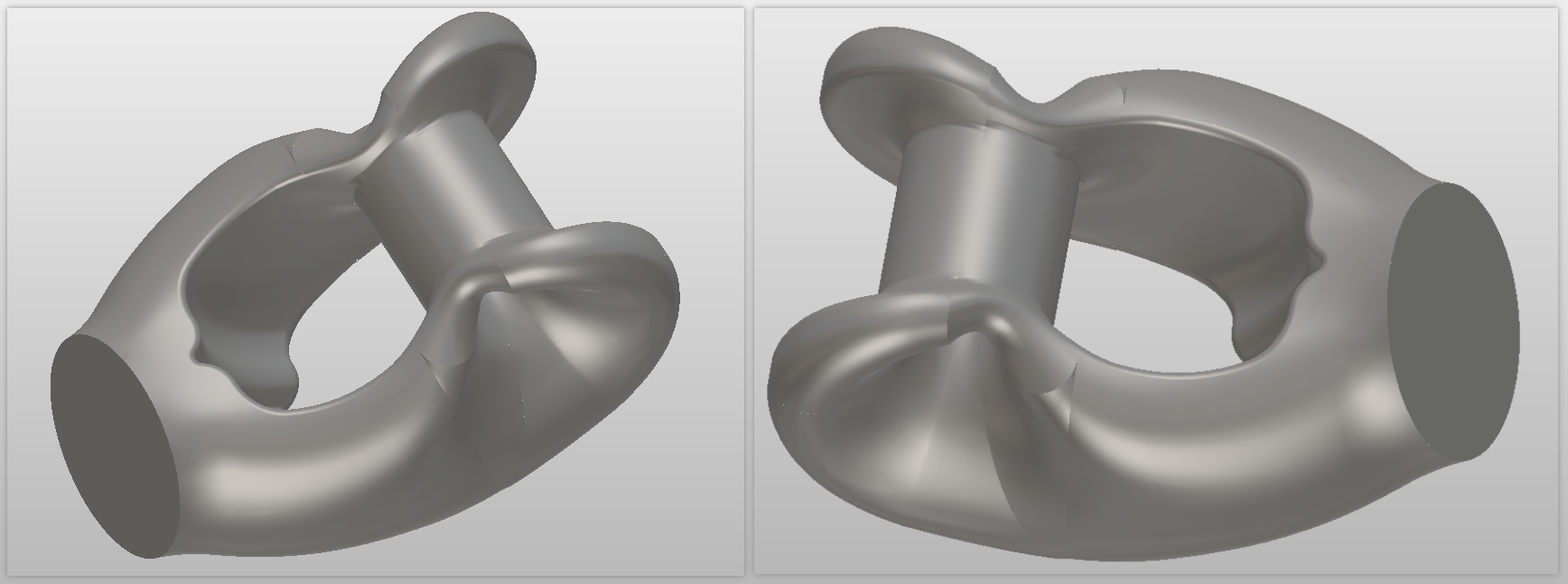

可以从下面这两幅水力图中来更直观地看出准螺旋和半螺旋的区别：

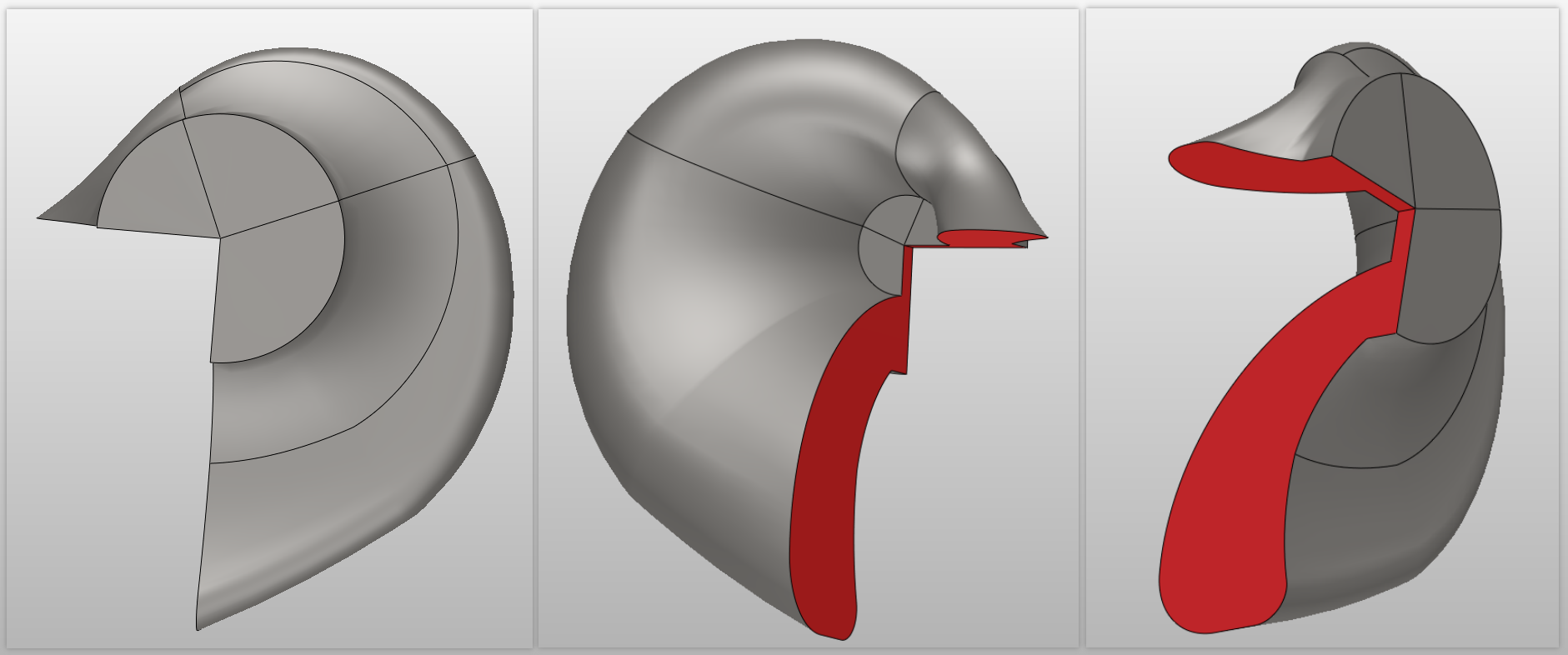

准螺旋型

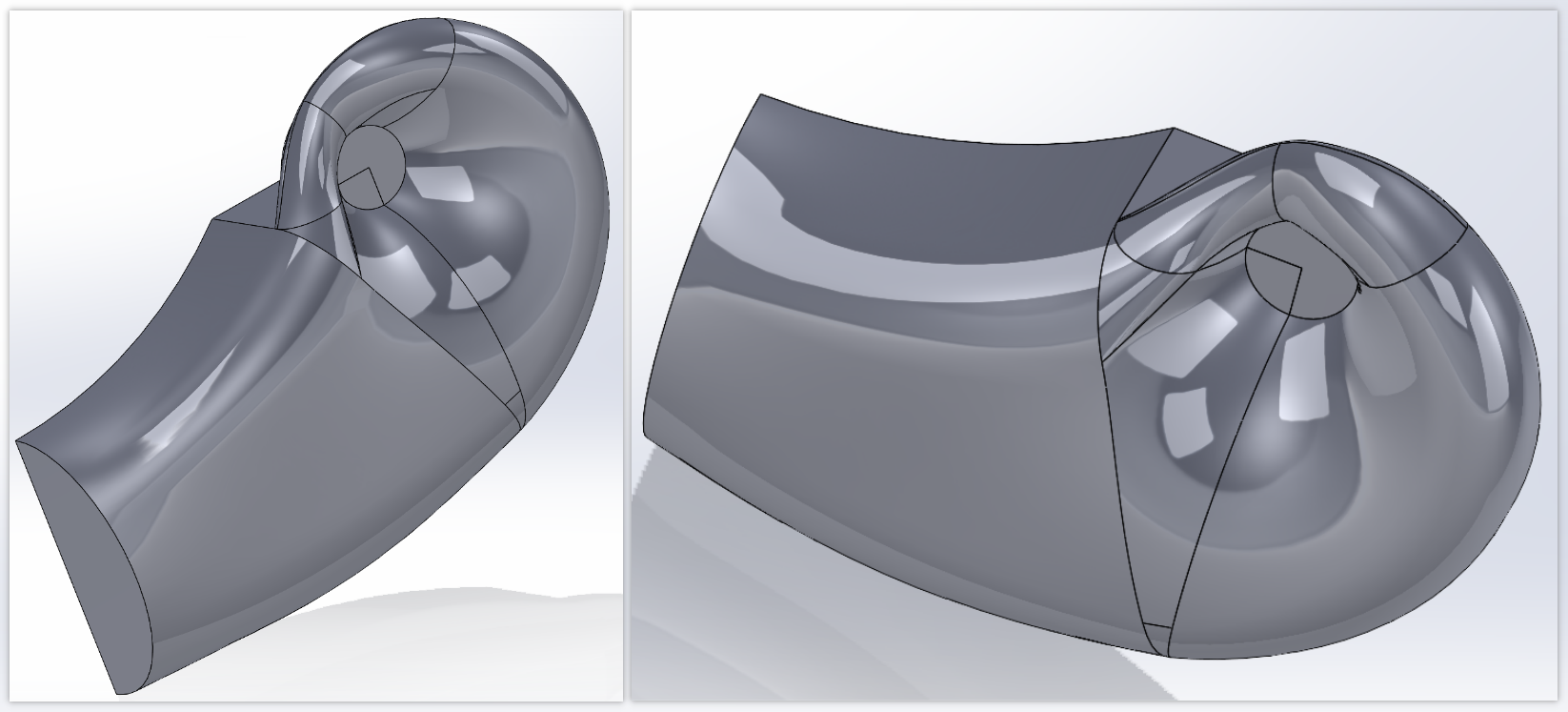

半螺旋型

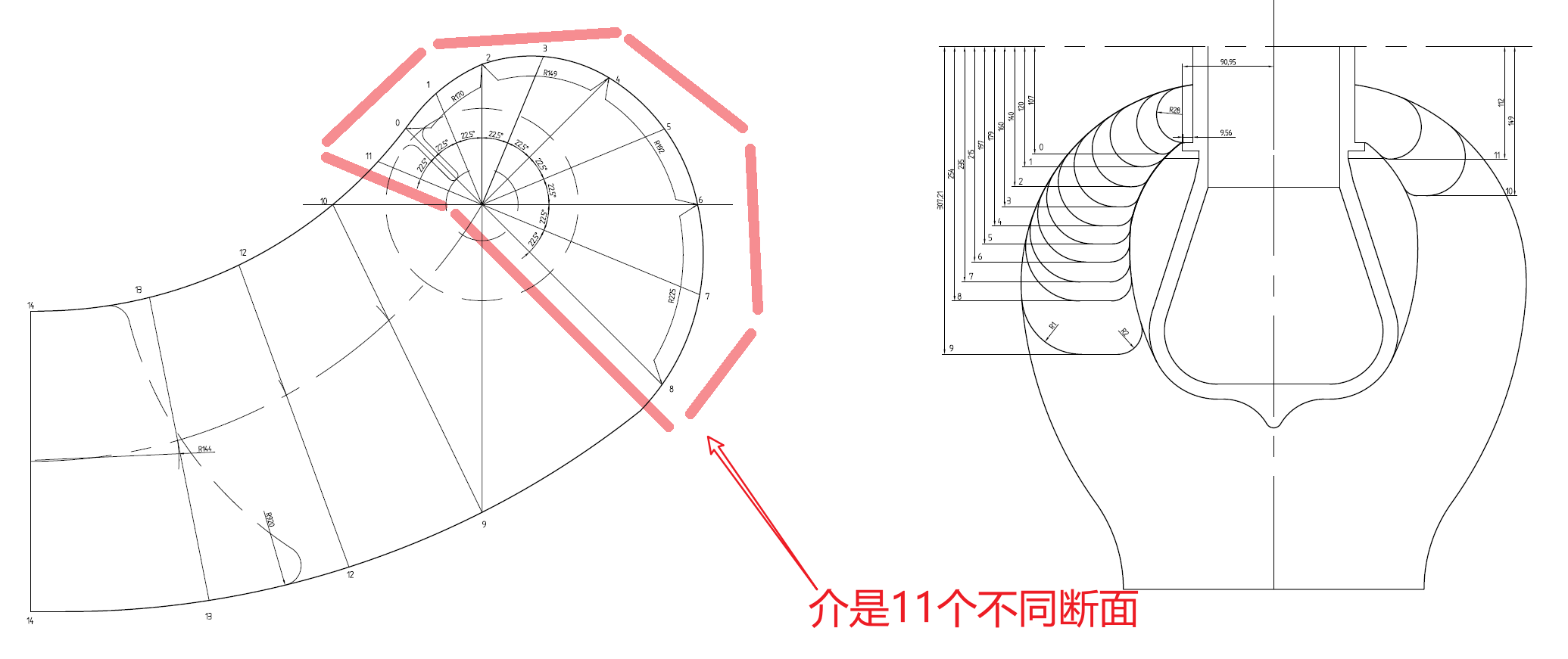

秉持者尺寸越少越简单的原则我们也可以知晓，准螺旋型三维建模步骤非常少，因为下面那个圆环拉伸倒圆角就出来了，但是这个半螺旋，得像画蜗壳那样，挨个画出这些断面，然后采用放样或者边界混合等命令得到10-9这12个断面组成的复杂结构，第一步就算完成了！

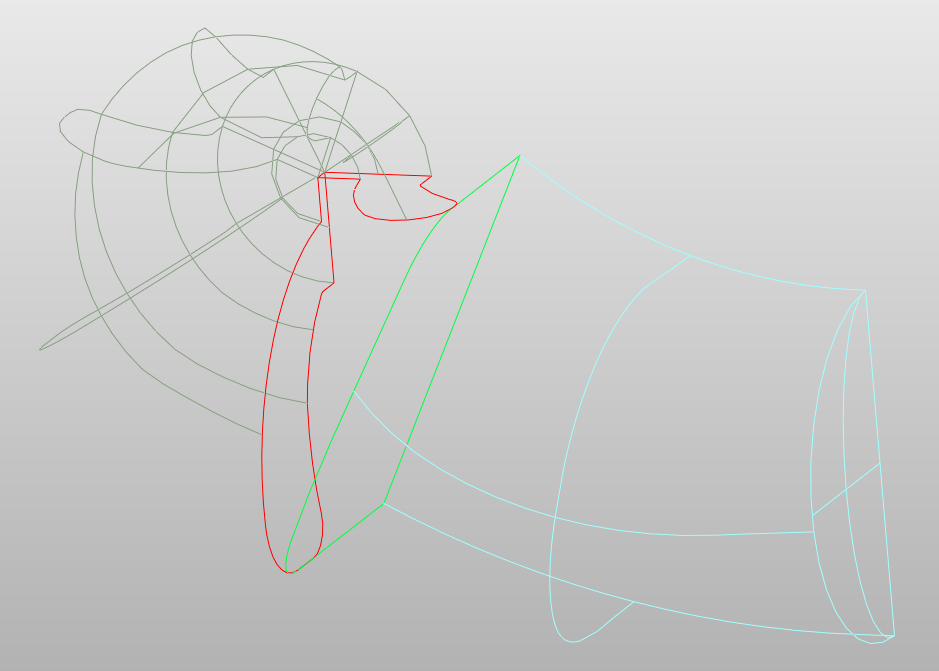

第二步是创建14-14断面、13-13断面、12-12断面并边界混合出吸水段，这一步也没有难度！

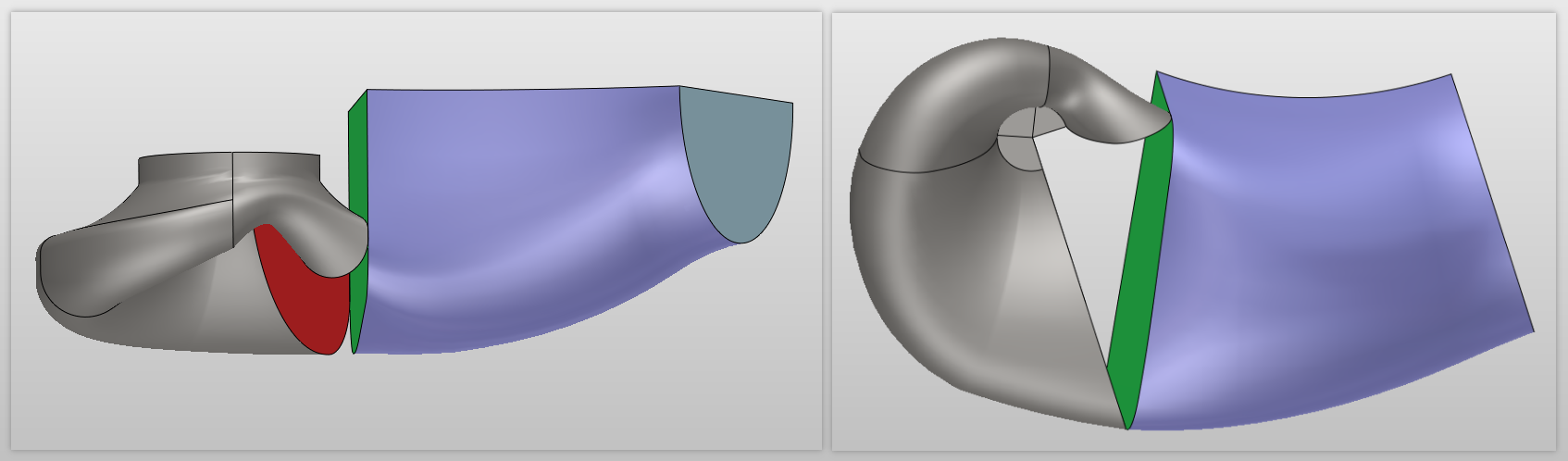

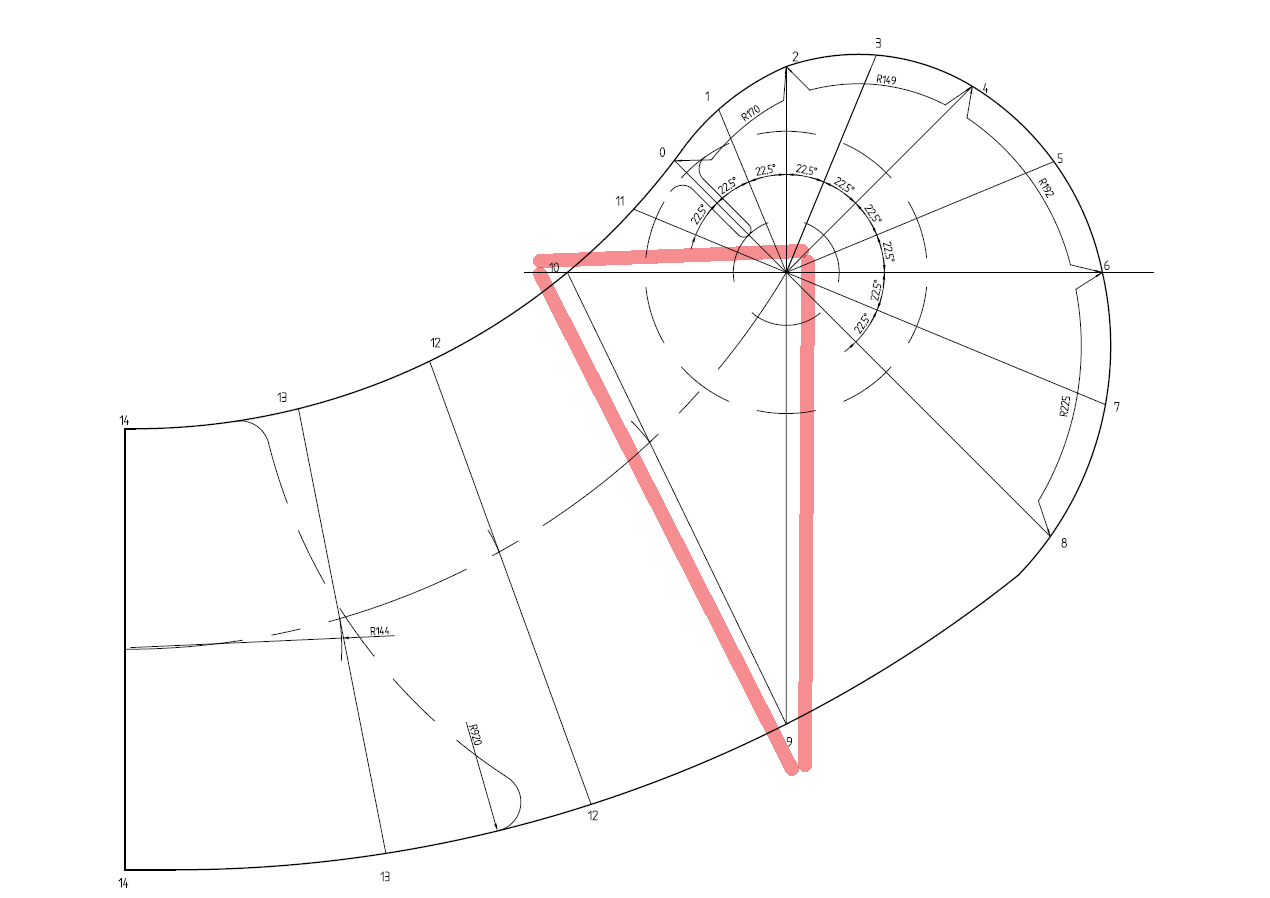

最后的最后，修补下面这个三角形区域才有难度。慢慢来吧。
视频教程见文章顶部！
