你可能在网站上看到不同类型的叶轮流体域的图片，主要有以下几种
- 穿轴
- 不穿轴

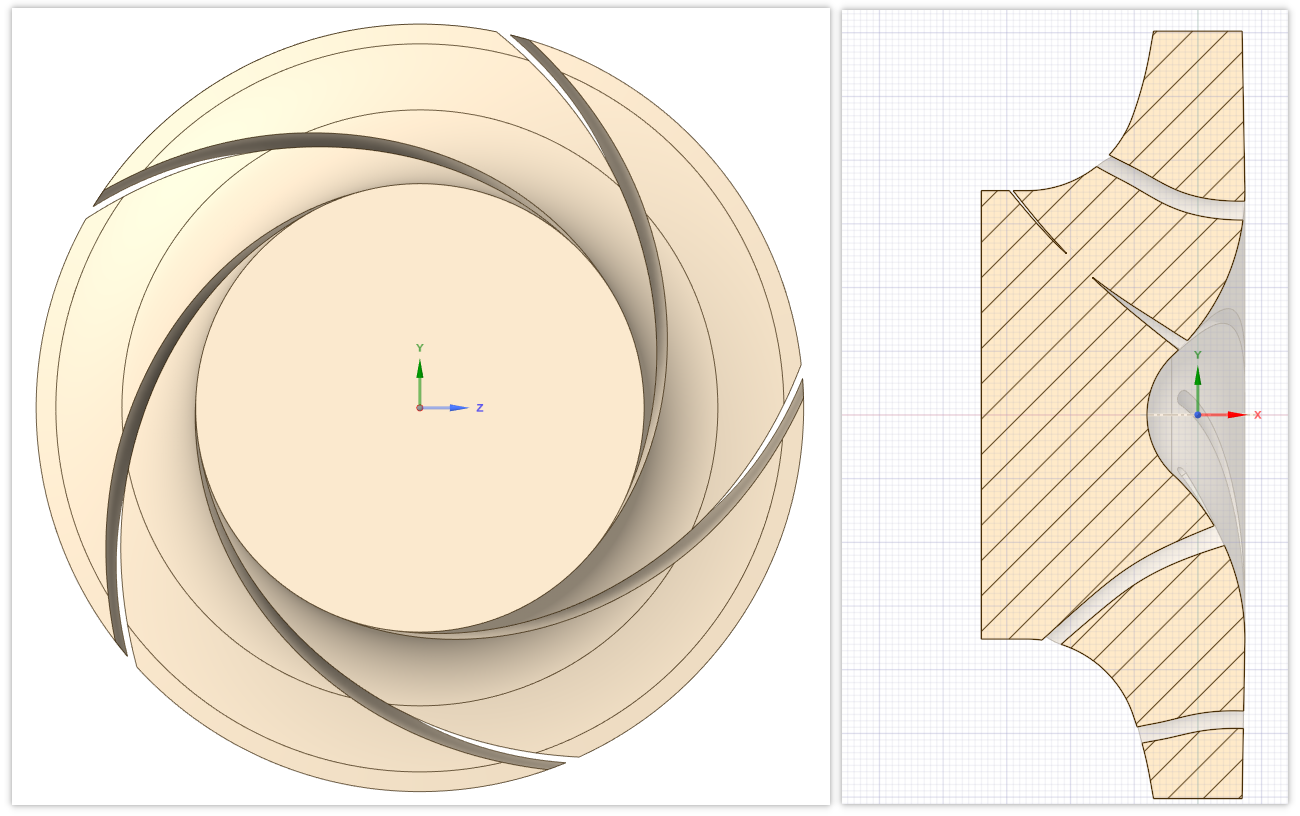

根据API标准的分类，我们可以大致以OH系列和BB系列来作说明，OH系列为悬臂式结构，具体结构可以查看下方示意图。其中红色部分为叶轮螺母的位置，在考虑水力的时候我们往往像第二幅图那样简化处理，所以你看到了没有穿轴的叶轮水体。悬臂式叶轮水体是否穿轴取决于叶轮螺母向前延伸的长短，如果叶轮螺母相对靠后，那么叶轮进口那里就是完整的，如果叶轮螺母的顶端与叶轮进口边平齐，那么就是完全穿轴！

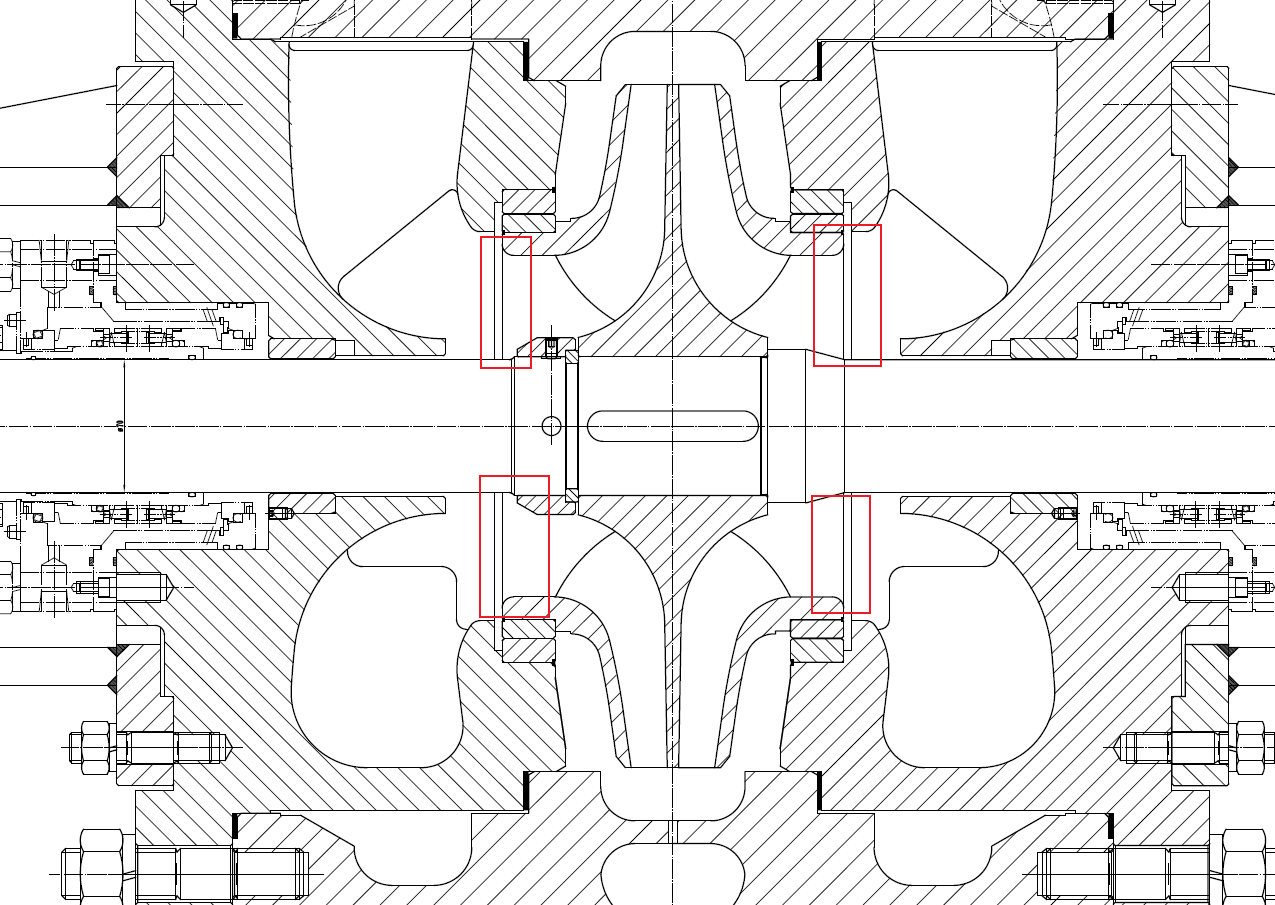

对于BB系列，两端支撑式结构，这样的结构决定了轴必须完全穿过叶轮才能挂在左右两侧的轴承箱上，所以对于叶轮来说，叶轮进口成了一个圆环结构，如下所示：

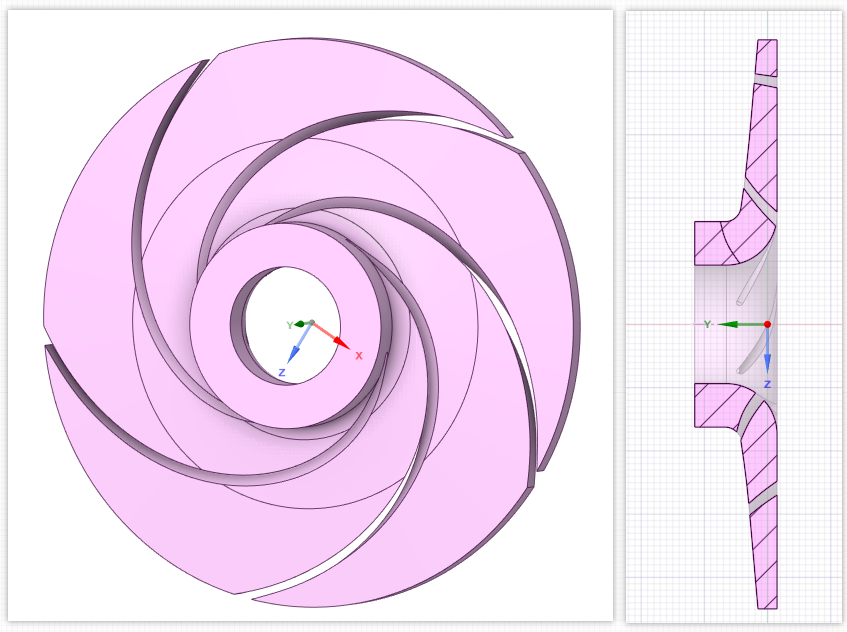

那么叶轮的流体域就如下所示：

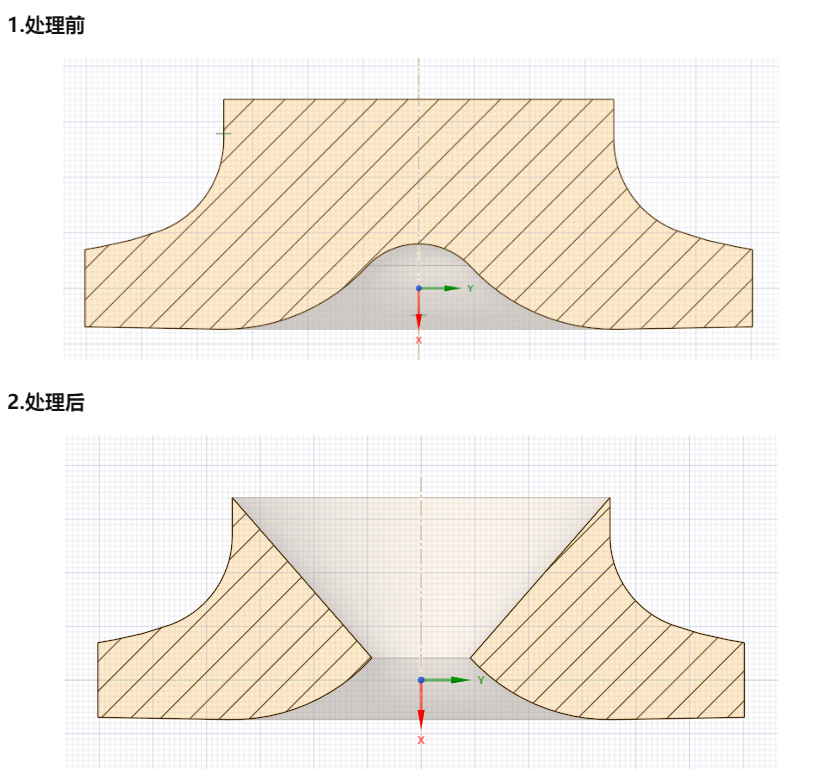

以上这两种叶轮流体域在普通计算时并没有设置方面的差别，只有在利用Turbogrid划分六面体结构化网格时需要对第一种流体域进行简单的处理。这里我们不得不回顾一下DM中利用BladeEditor逆向叶轮的过程
详细的视频教程可以查看下方文档：
[b2_insert_post id="1760"]
Turbogrid可以快速划分高质量的叶轮结构化网格，质量通常能得到0.3以上，要比自己在ICEM里面分块来的快，下面是小丫录制的详细的视频教程：
[b2_insert_post id="2132"]
