前几期的逆向内容包括了轴流泵叶轮、离心泵叶轮、压缩机叶轮和诱导轮，都是清一色的旋转机械，逆向完成后再二次改造也确实很方便。
[b2_insert_post id="5314"]
[b2_insert_post id="5325"]
[b2_insert_post id="5329"]
[b2_insert_post id="5336"]
看到很多的读者在逆向的时候会遇到一个常见的错误，那就是指定好叶轮hub和shroud后，切换到blade定义页后不能显示和修改叶片数，这将直接导致逆向失败。

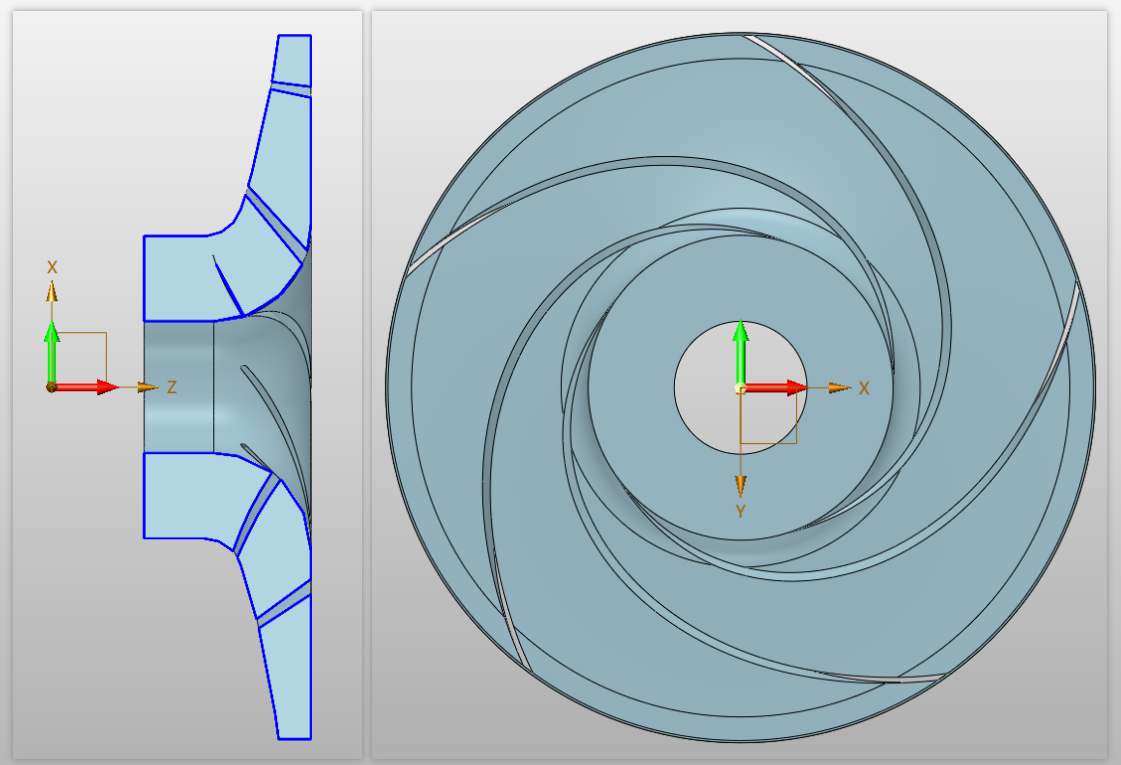

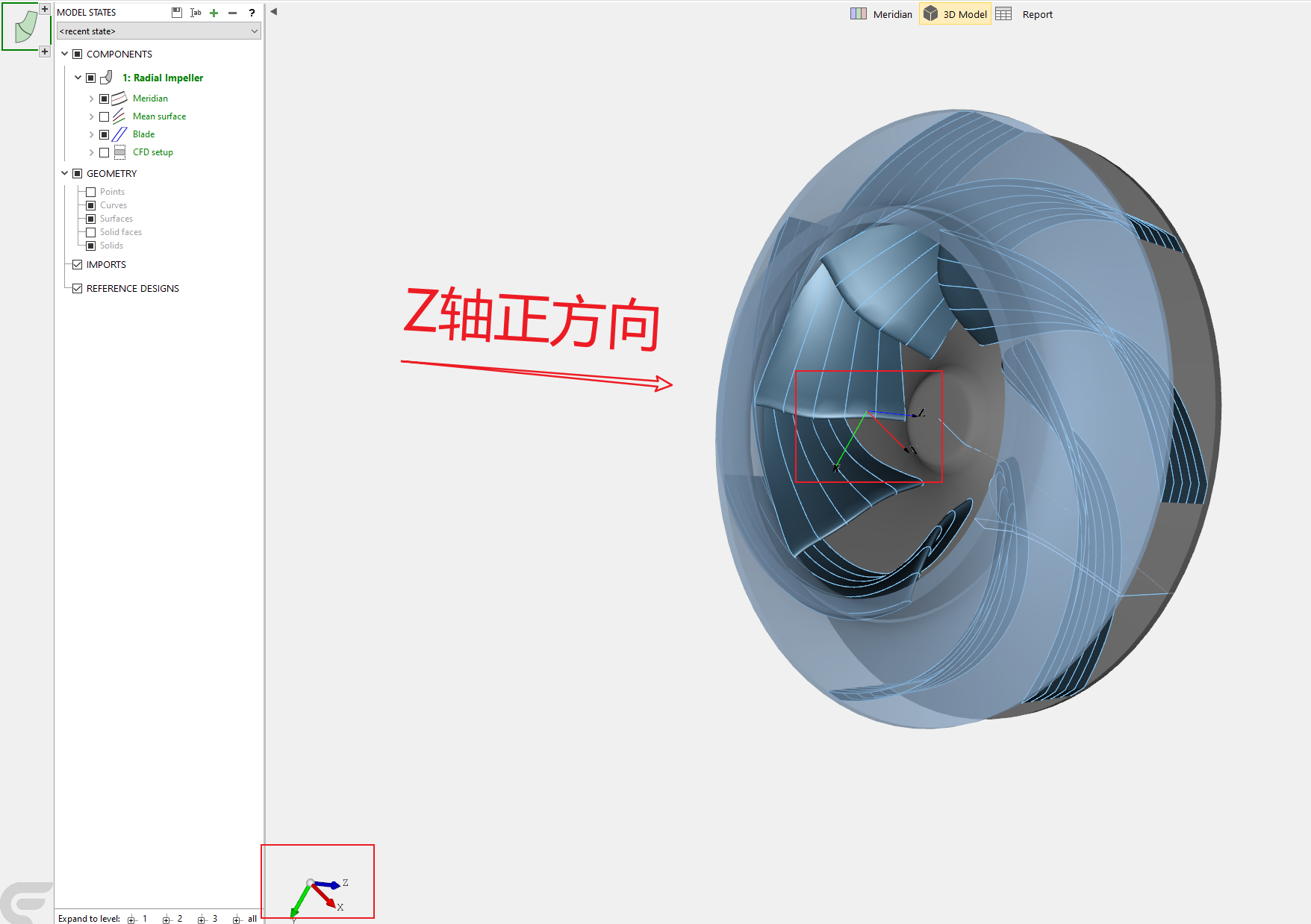

为了更直观地说明这个问题，我们可以先打开Cfturbo自带的任意一个离心泵叶轮的设计案例，可以看到Z轴正方向均是指向叶轮进口的，所以我们在逆向的时候也要将模型调整到这样的坐标系下，如下图所示：
总结
Cfturbo逆向叶轮旋转轴必须在Z轴，且Z轴正方向指向叶轮进口边！
错误复现

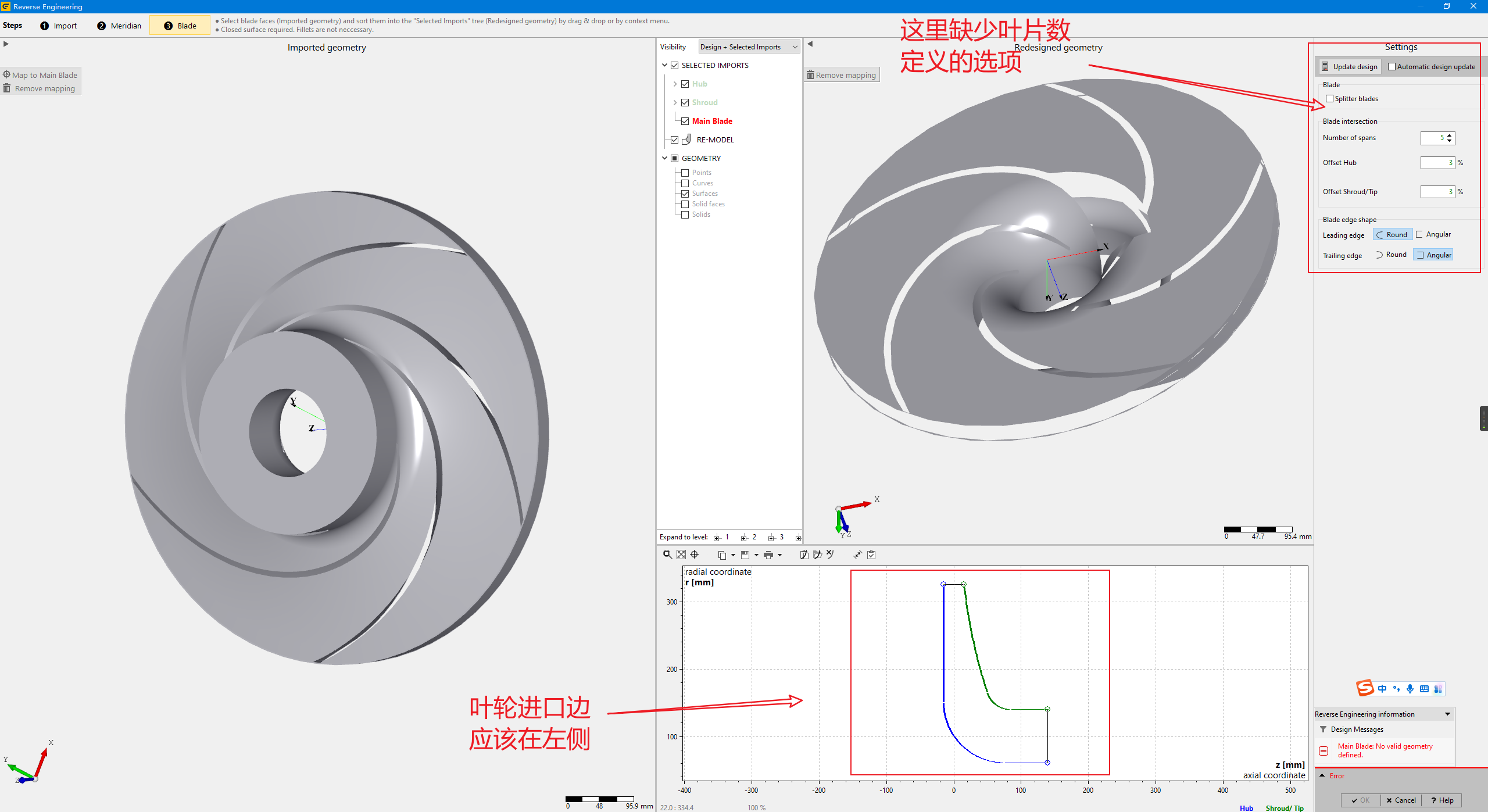

用布置错误的叶轮来逆向的话，右侧Setting栏就看不到叶片数定义和修改框

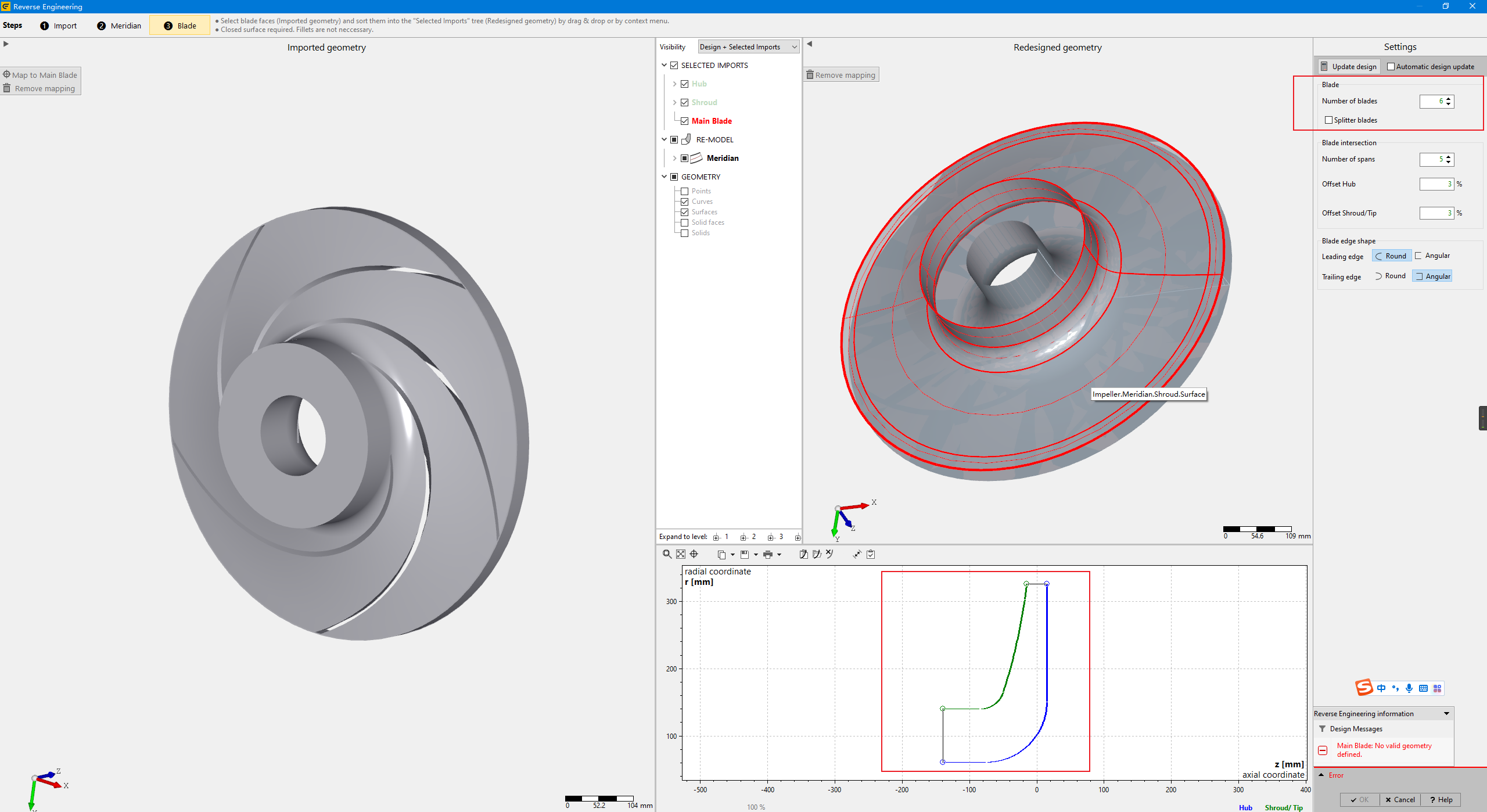

正确的界面如下所示：
除了上述这种错误外可能也会有其他原因导致叶片数无法修改，如果遇到欢迎在网站评论区留言分享！
