关于隔舍的建模教程，本网站有很多，建议搜索关键词“隔舍”查找。
今天咱们要讲的内容是关于双蜗壳带隔板的处理方法以及对应特殊隔舍的建模方法。
有网站账号的小哥可以在网站上查看本文！
[content_hide]

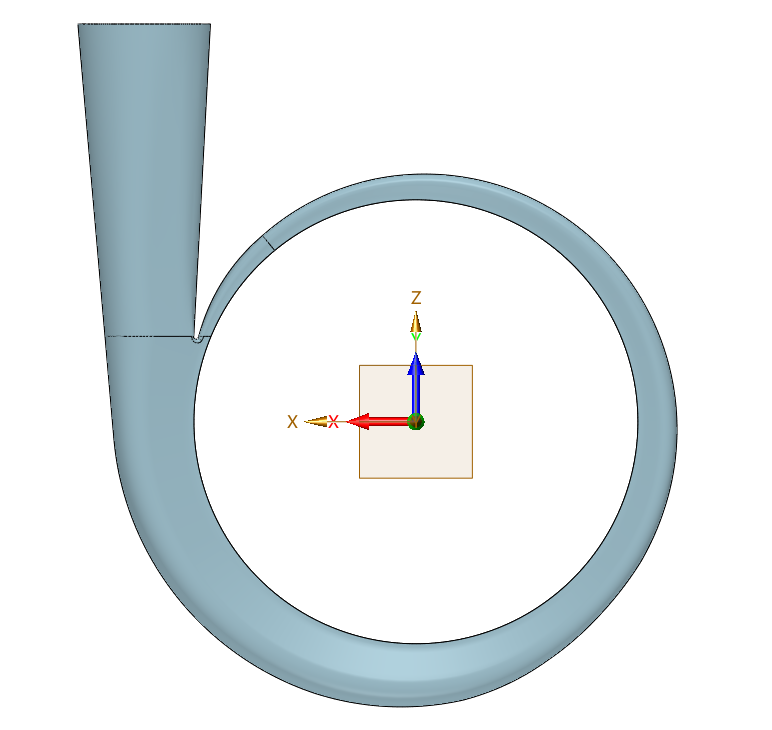

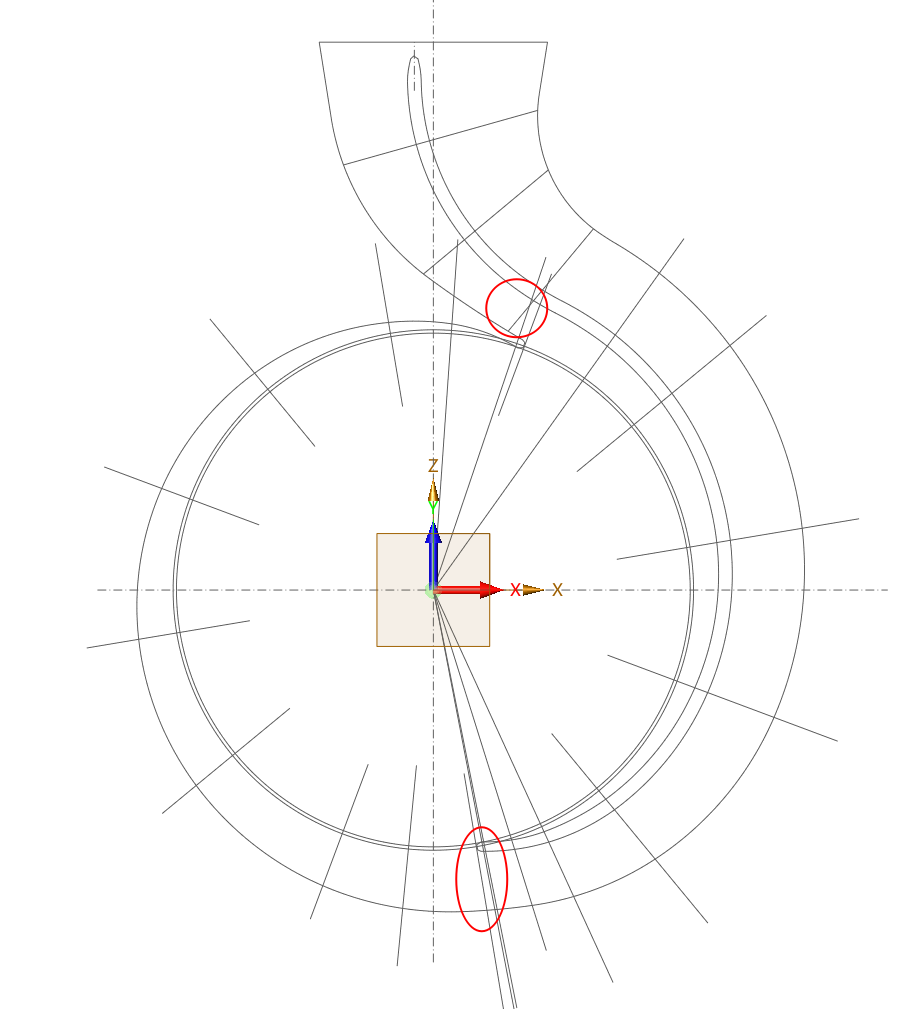

先来看一下双蜗壳结构的压水室水力图
第一个知识点，对于双蜗壳的压水室，喉部面积是指两个隔舍所在的位置的面积，如上图中红色圆环所示，通常对于单级泵来说，这两个喉部的面积是不相等的，靠近泵出口的喉部面积要比底部这个面积大一些，所以这个蜗壳的喉部面积等于这俩之和；
另外一个知识点，根据《现代泵理论与设计》可知，对于双蜗壳的泵，设计不合理可能会存在很大的径向力，所以推荐两个隔舍对称布置用以相互抵消，这个在设计过程中要留意！

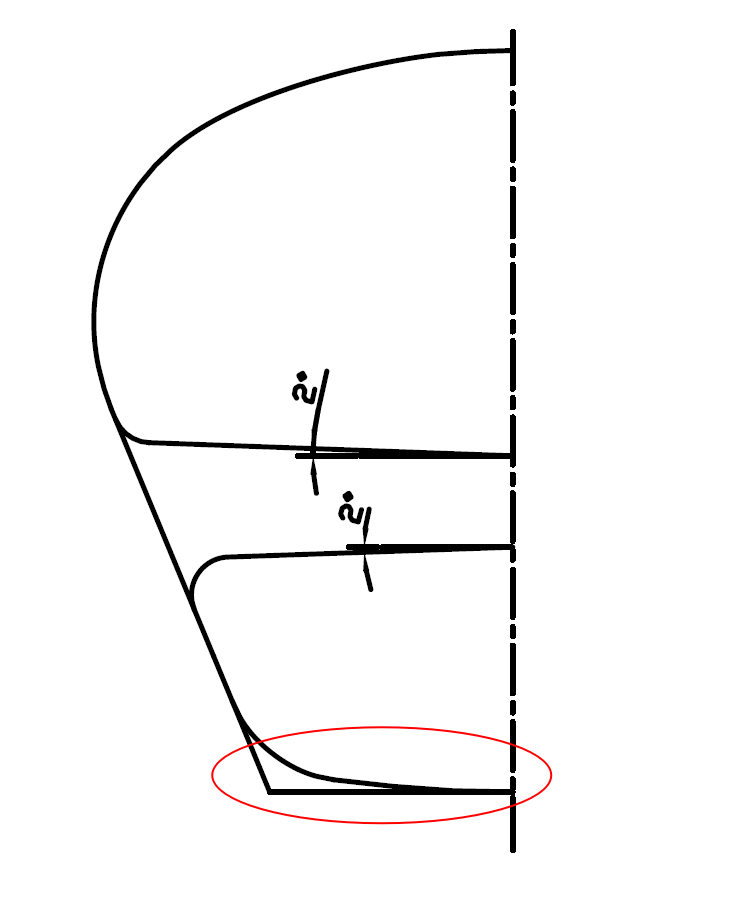

第三个知识点，我们来看隔板，前面的文章我们讲了，隔板的类型有2种，如下所示的区别：（其中中间的19表示隔板的厚度）

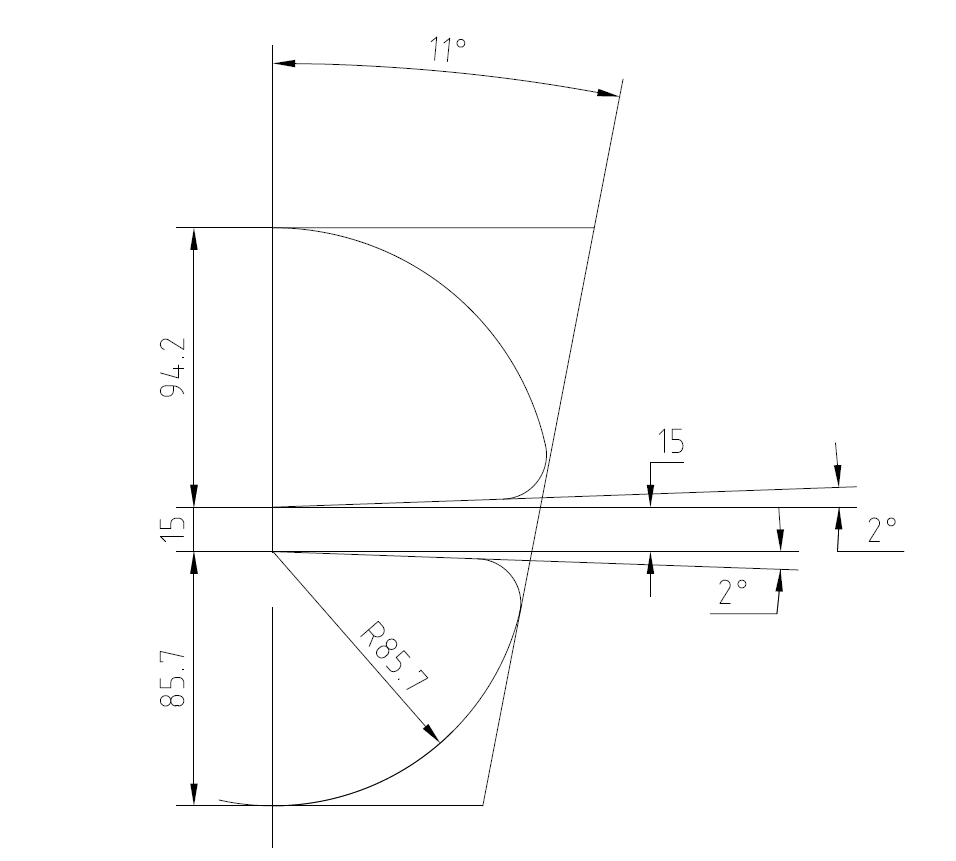

另外一种如下
已经可以看出区别了，上边那个隔板是个直板，下边这个带了2°的倾角，我们在设计或者建模时可能都会遇到，第一种特别简单，拉伸切除就行了。
第二种带2°的倾角主要是考虑铸造的时候方便拔模，所以隔板设计成了内瘦外胖的结构。那么我们在处理这种双蜗壳带隔板尤其是隔板有倾角的这种情况时，该怎么办呢？
一、隔板建模
先说双蜗壳建模的方案，有2种，一种是根据每个断面图分别去画双蜗壳的内流道和外流道，就像画单蜗壳那样把每个断面混合扫描一遍，最后合并实体，成为双蜗壳，缺点在于面太多，画起来太慢了！
另外一种方案是先画出外流道的完整外形，然后再整体切除隔板，最后倒圆角，优点很明显，就是快！
那么对于带倾角的隔板我们怎么画呢？这里推荐一个方法，偏移大法：

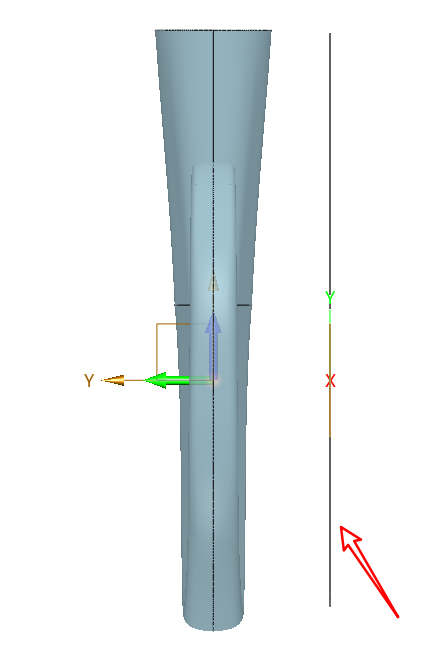

首先从蜗壳中心平面偏移一定的距离，注意偏移距离最好超过2倍的蜗壳出口宽度，创建一个基准面。然后在这个基准面上通过投影的方法将隔板的型线绘制在新建的基准面上

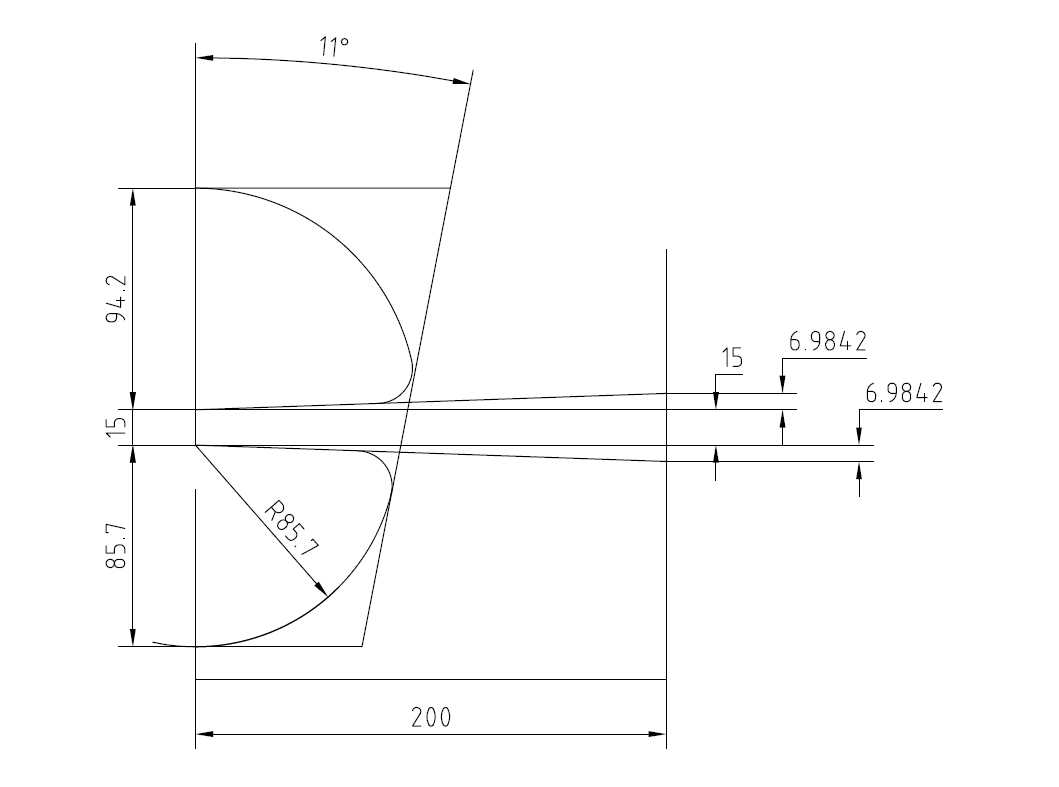

第三步，我们得对上一步投影的草图进行偏移，偏移的距离得经过计算，如下图所示：
当我们偏移距离为200时，经过2°的扩散，隔板厚度已经从15mm增大到15+6.9842+6.9841=28.9684mm，所以我们只需要在新建的基准面上对草图偏移6.9841即可！

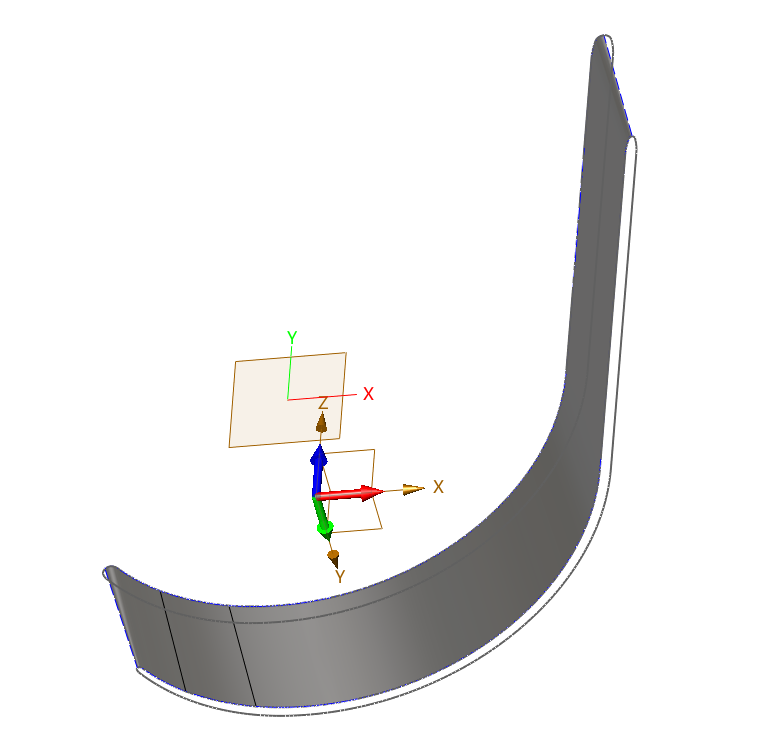

接下来采用放样命令得到隔板的一半曲面
同理可以得到另外一半

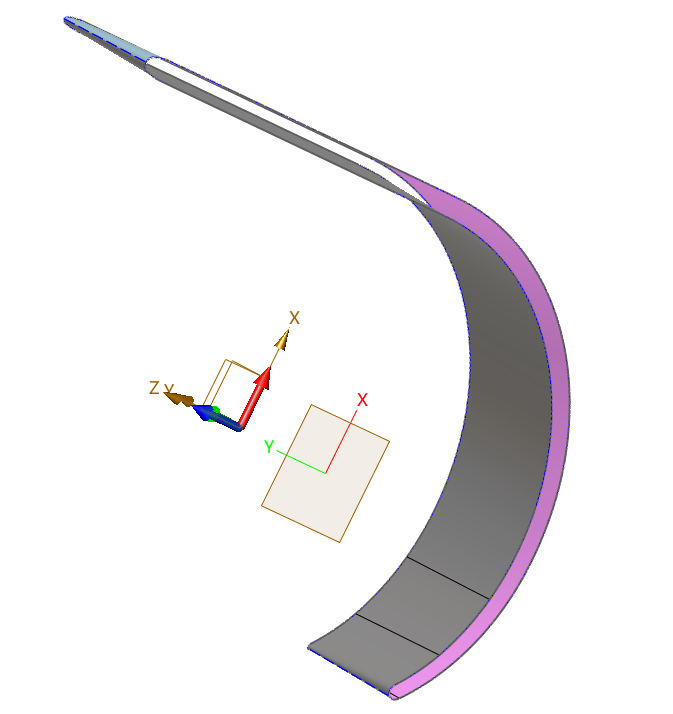

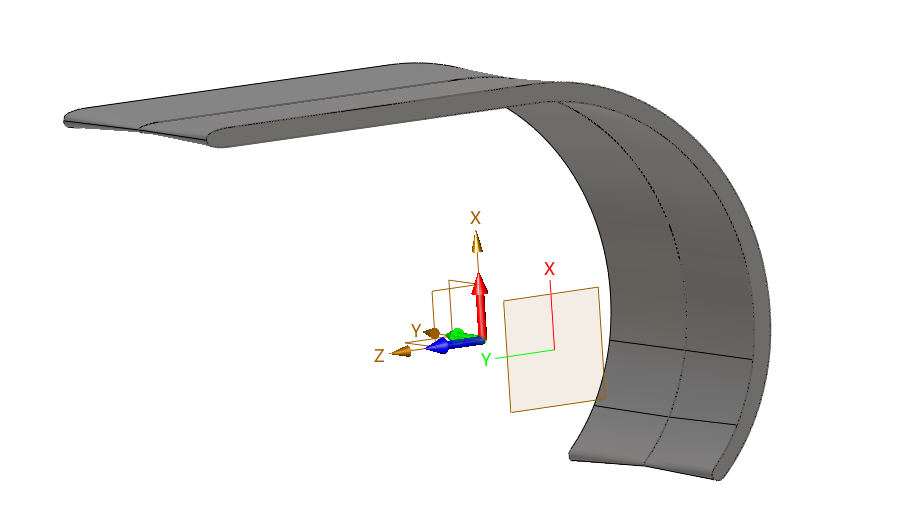

将上下两个开口面填充并且缝合就可以得到一半的隔板实体了

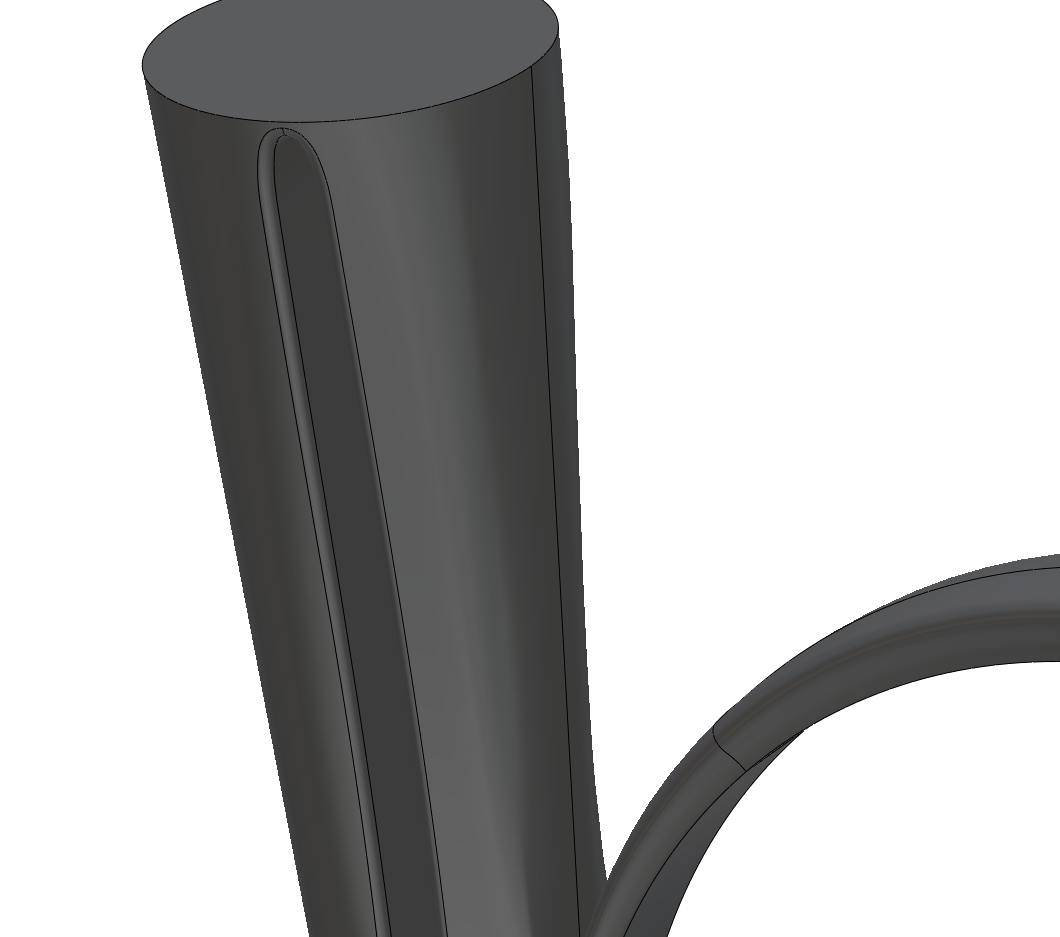

这样隔板确实是按照我们2°的倾角在变化的了！再用这个隔板去切除完整的水体

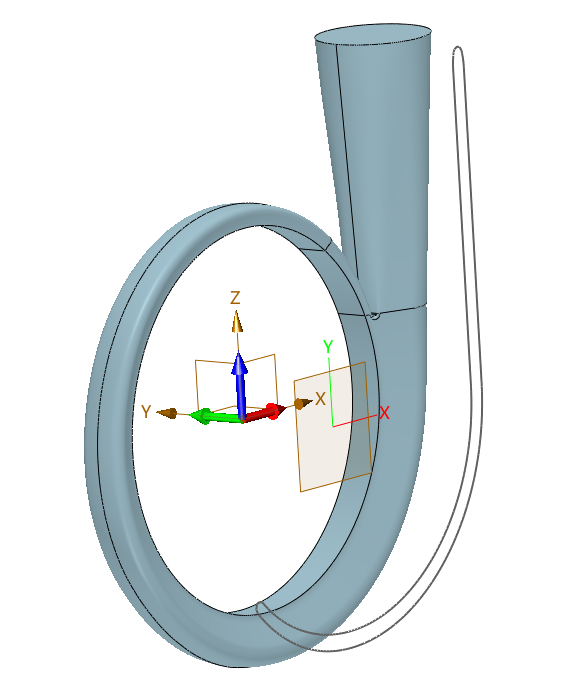

切割前：

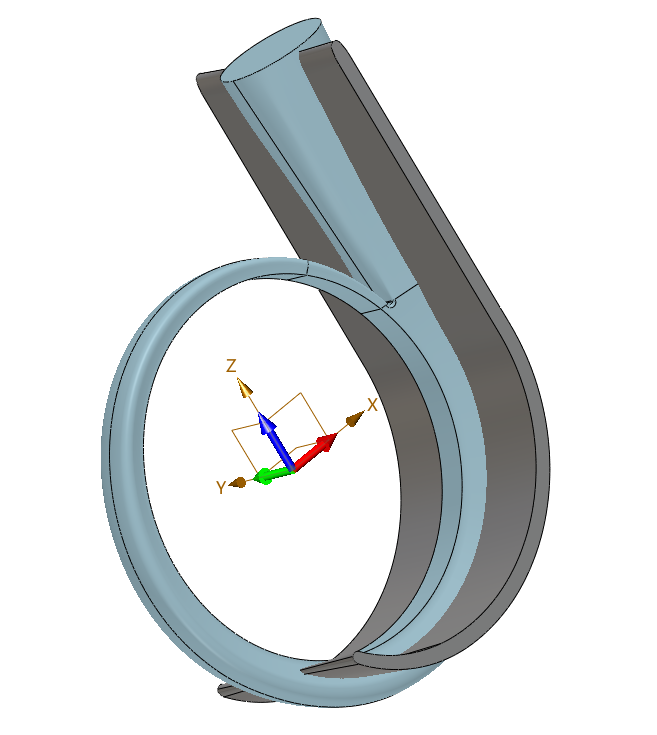

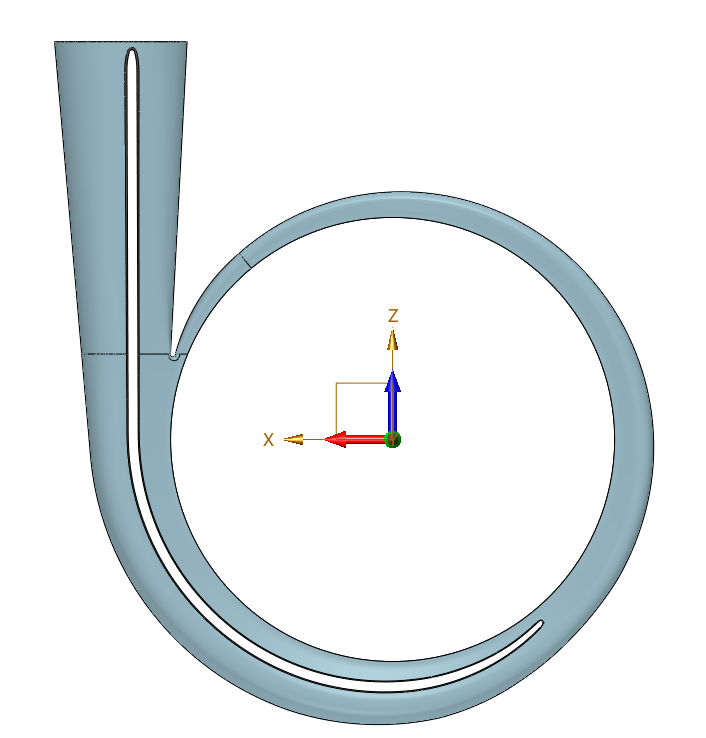

切割后：
最后再根据断面图的要求对隔板倒圆角就好啦！
好了，双蜗壳的隔板问题就讲到这里！
下面来看看双蜗壳的隔舍如何处理！
二、隔舍建模
我们继续来看隔舍建模的一些小技巧，老规矩，先看原来写过的教程里的隔舍处理方式

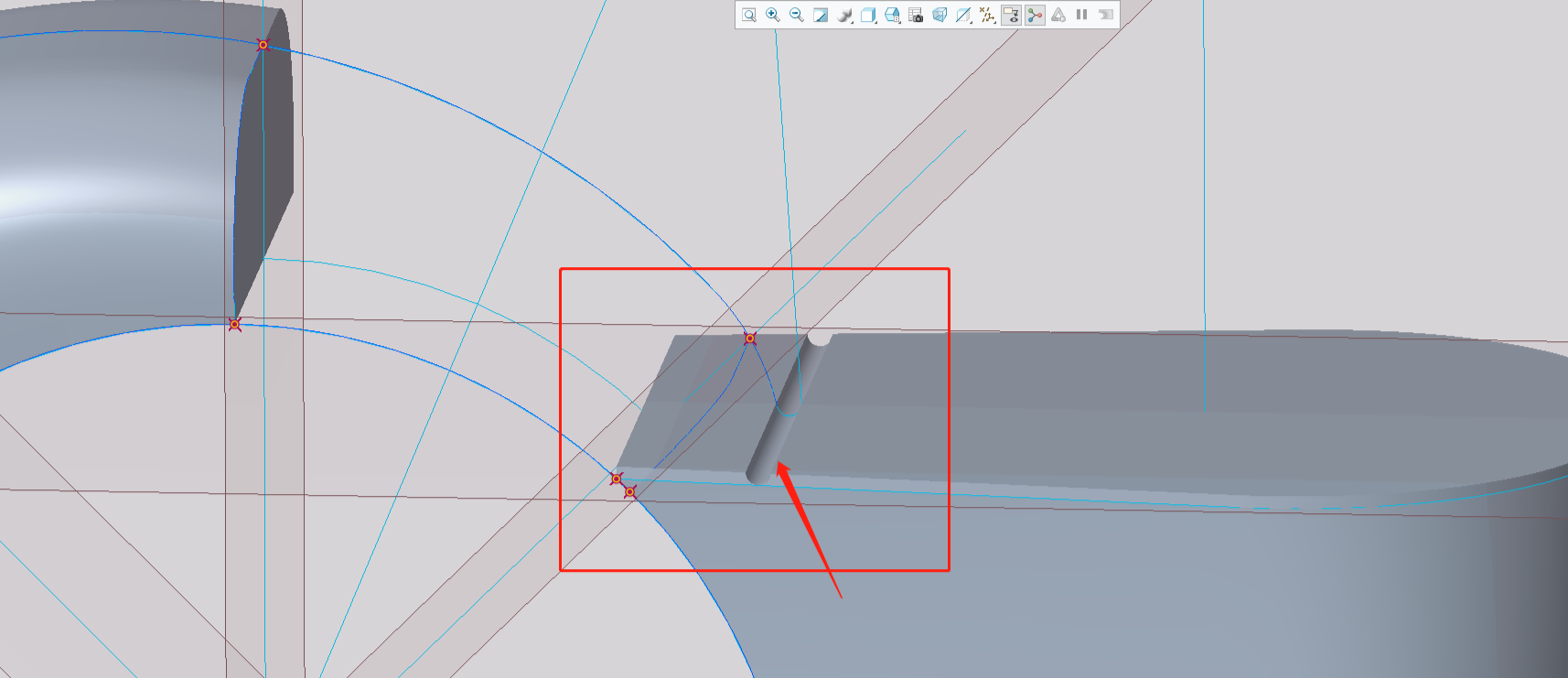

可以看到隔舍部位的形状是直线，所以我们直接拉伸大法安排

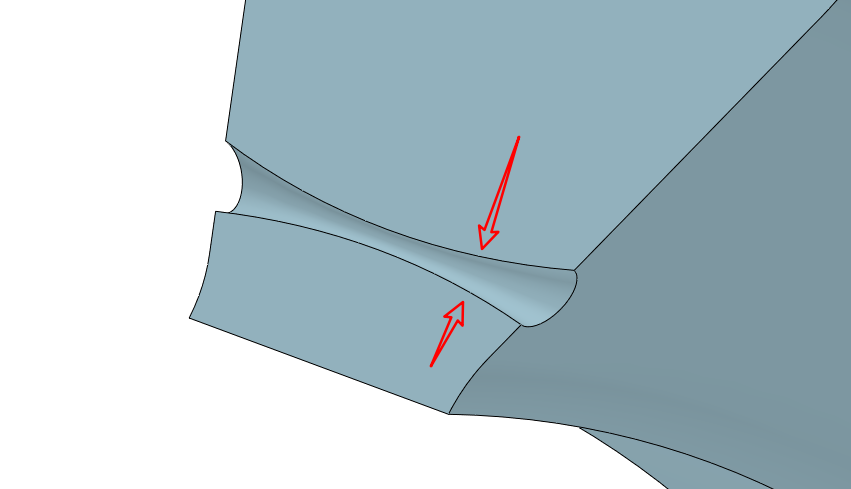

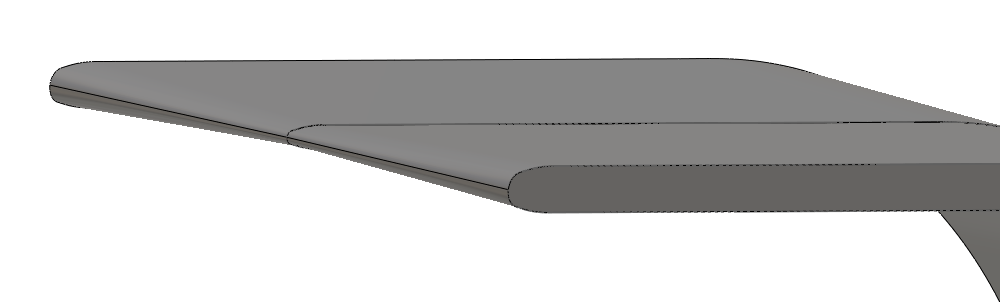

拉伸完成再倒圆角就可以了

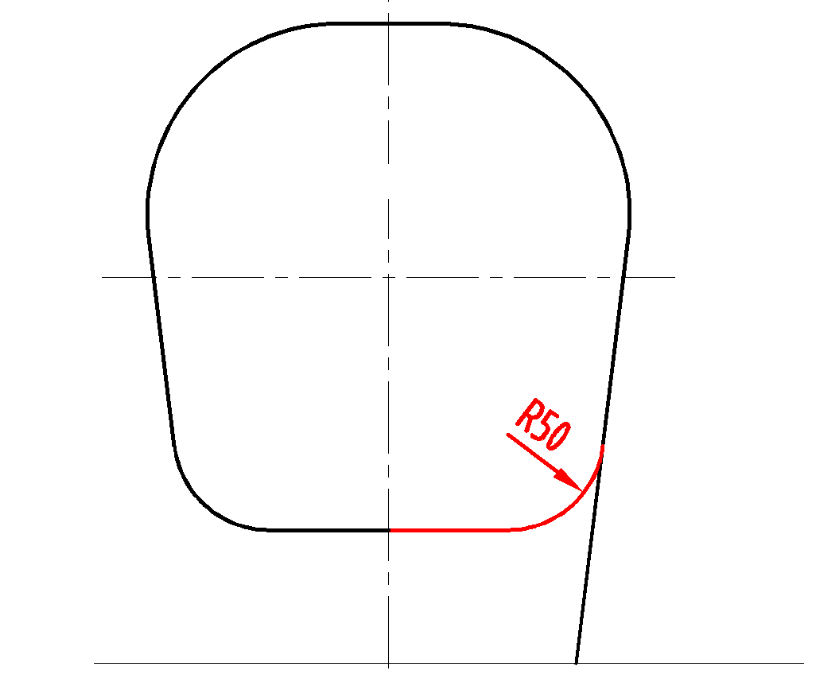

但是今天讲的这种隔舍略微不同，截面如下图所示：
不讲武德，他没有设计成直的，而是两个圆弧过渡，这让人直接拉伸就很难受啊，不能完美的和设计图匹配！
怎么办？拉伸大法不行就上旋转大法！

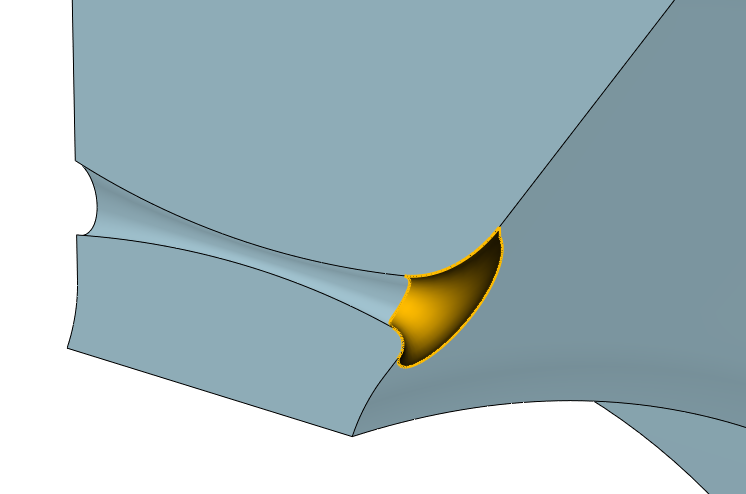

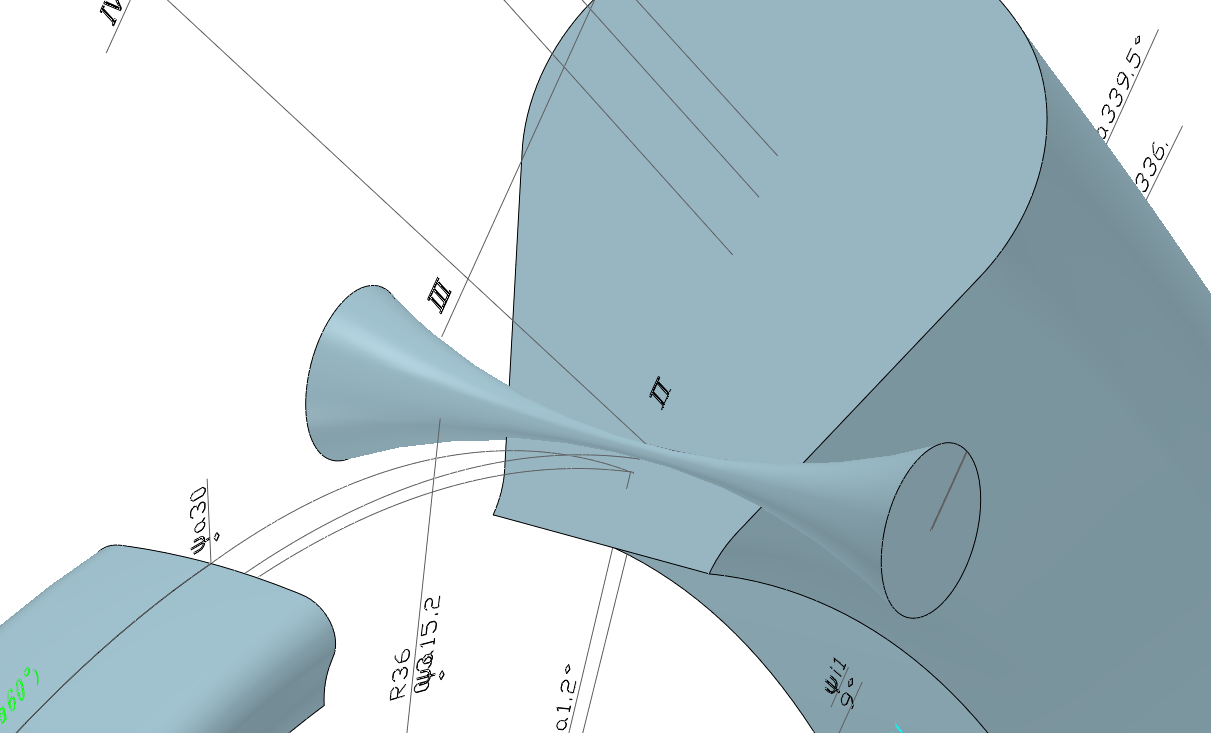

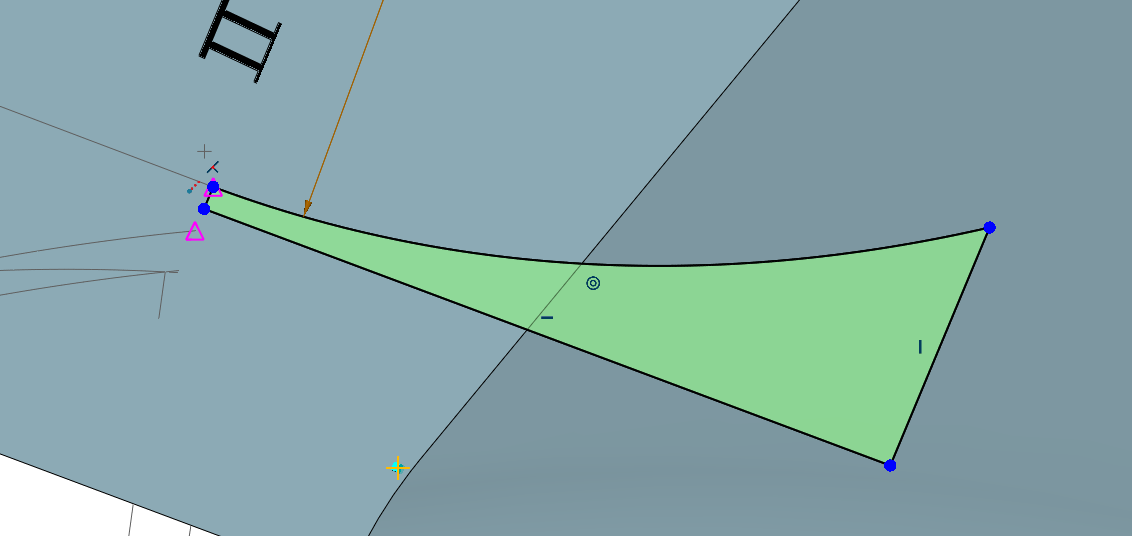

在2-2截面也就是喉部进行草绘，按照设计图纸的尺寸画出上办部分圆弧，然后取1/2隔舍宽度做出旋转中心线，封闭几何并且旋转成实体，然后用这个旋转体来切割流体域
再配合咱们的变半径倒圆角大法，稳了！
这下领导再也不会说我的三维和设计图纸不符了哈哈！
文中用到的历史文章链接如下：
[b2_insert_post id="3263"]
[b2_insert_post id="5417"]
[/content_hide]
