CFturbo逆向叶轮真的存在偏差，还不小！

这个问题来自交流群。我们来拿一个模型验证一下！

先说结论，CFturbo逆向叶轮（暂时仅指离心泵叶轮）会存在较大误差，且跟不同CFturbo版本有巨大关系！

首先我们需要先拿出设计参数，这里以原来搞过的演示案例的数据来设计叶轮水力，如下：

Q=350m³/h
H=50m
n=1450rpm
叶片设计角度如下表

叶片角度设计
叶片进口边	叶片进口角	设计值	叶片进口冲角
	β1	40.5°	8°
	β2	23.7°	7°
	β3	18.2°	6°
	β4	15.3°	5°
叶片出口边	叶片出口角（安放角）
叶片出口边	23°
叶片包角	150°

详细设计参数见下表（建议电脑端查看，手机端显示不完整！）

[content_hide]

叶轮水力设计参数表
项目名称	双吸叶轮		合同号			日期	2022.11.20
叶片基本参数
流量Q	350	扬程H	50	转速n	1450	计算比转速	88
计算效率	80.3	计算轴功率	59.3	计算NPSHr	2.7
主要几何参数
轮毂直径Dh	55	叶片数	6	出口角β2	23	进口直径Dj	200
叶轮外径D2	409	出口宽度b2	32	进口系数ko	4.5
轴面图绘制参数
a1	0	a2	90	a3	78	R1	75
R2	18	k1	4	k2	0.25
叶片绘型-分流线
叶片类型（输入数字）		1	分流线条数n_fl		2
叶片绘型-进口边
a线点	10.5	b线点	13.9	c线点	18.7	d线点	27
进口排挤系数	0.8
进口角度2
α3	5	α2	6	α1	7	α0	8
γ3（默认为0）		γ0（默认为0）		包角θ	150
注意：如果包角不同，请在此处空白处手写：
轴面间隔角度（不填写默认为10）：
叶片加厚
前流线	前流线进口	5	后流线	后流线进口	5.5	旋转方向 (从进口看)	逆
	前流线中间	8		后流线中间	9
	前流线出口	7		后流线出口	8
等高线间距
1号等高线距基准的距离		6	其他等高线的间距		8

[/content_hide]

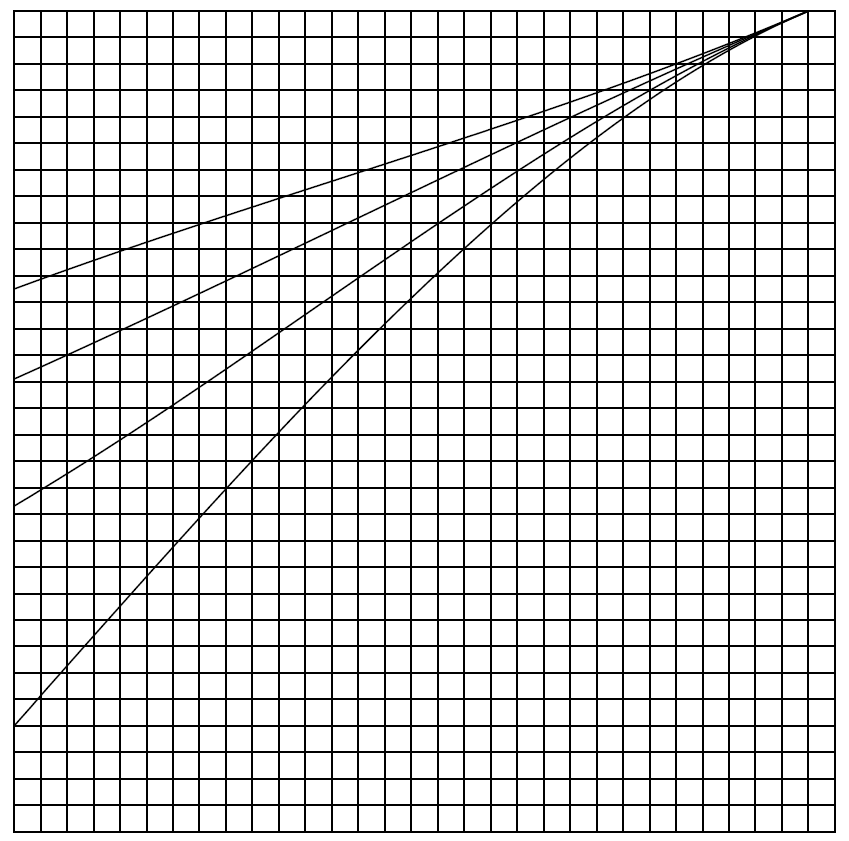

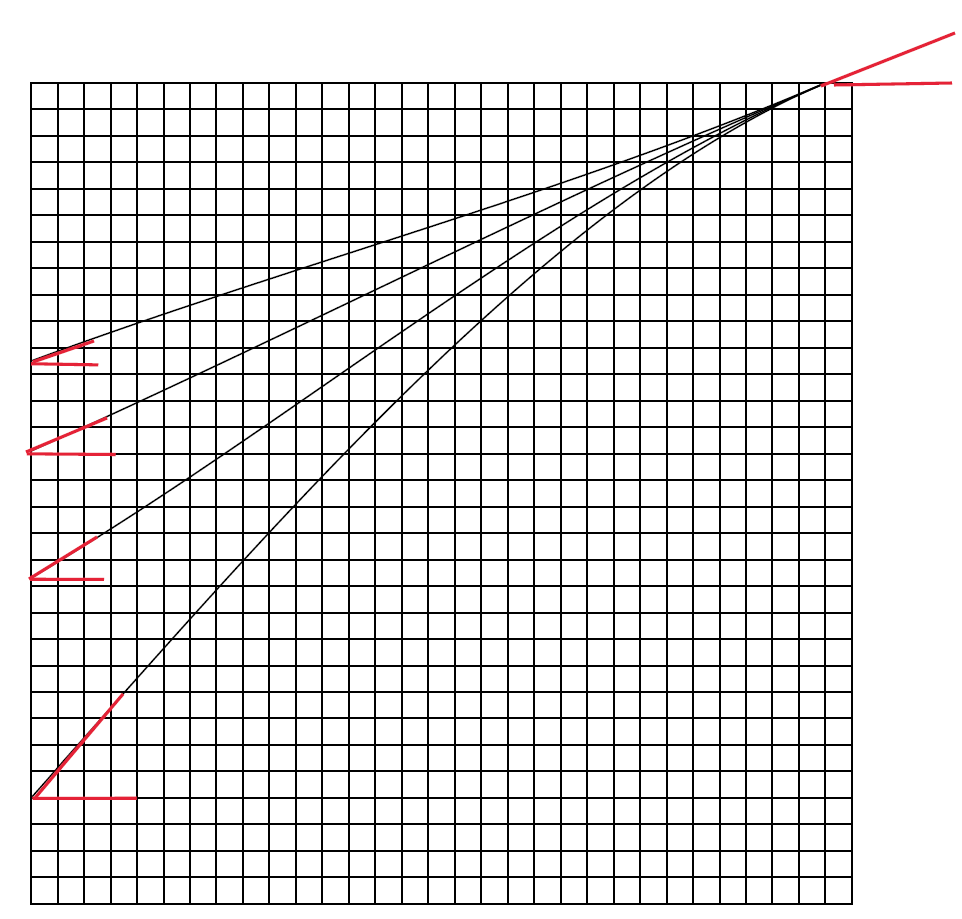

下面是设计的叶片方格网保角变换后的型线展开图：

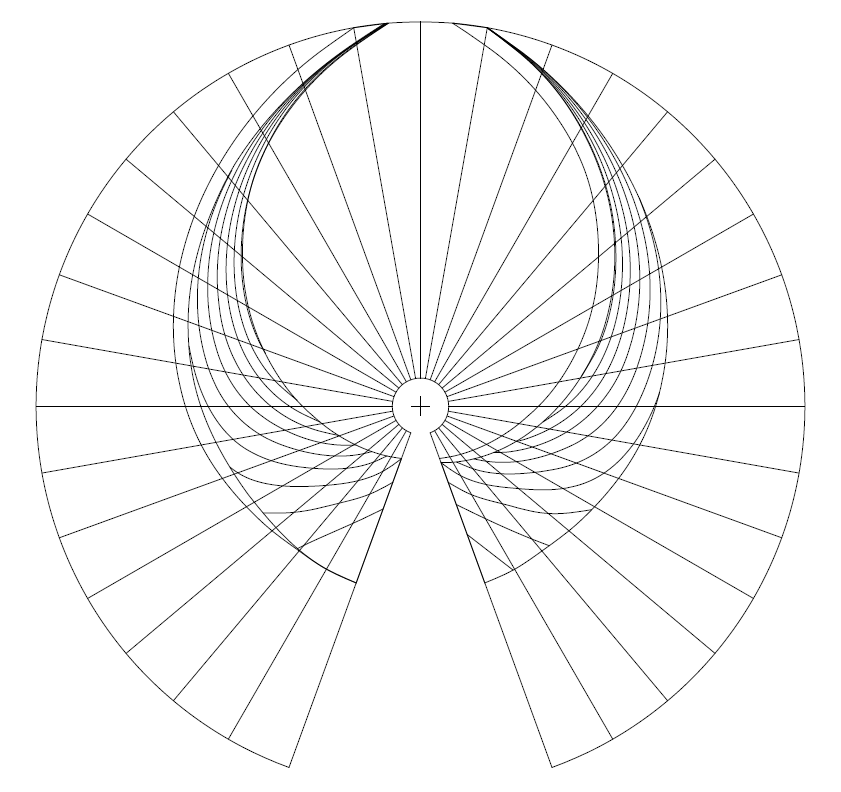

从上到下依次为β4、β3、β2、β1代表了轮缘Shroud到后盖板Hub的叶片进口安放角，逐渐增大的一个变化规律！出口角统一为23°。叶片投影图如下所示：

接下来我们先利用CREO将上面设计的叶轮三维画出来！

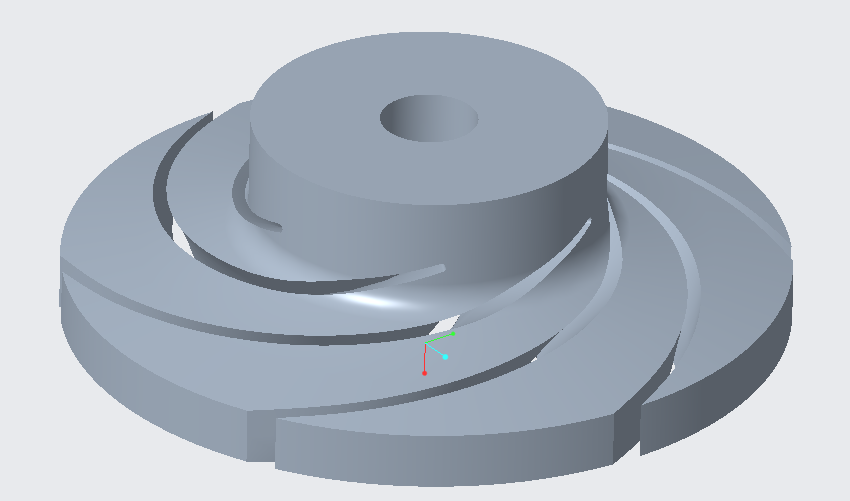

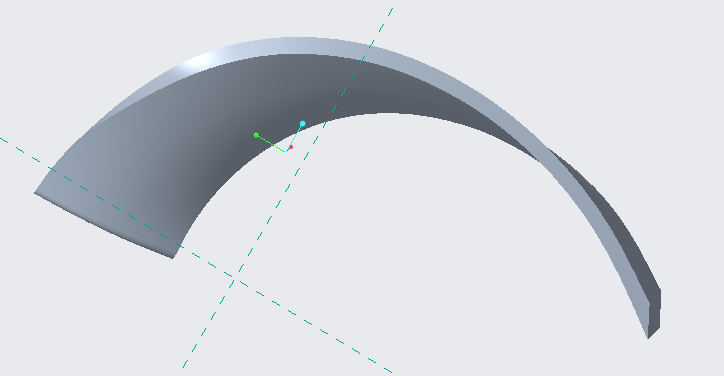

单叶片：

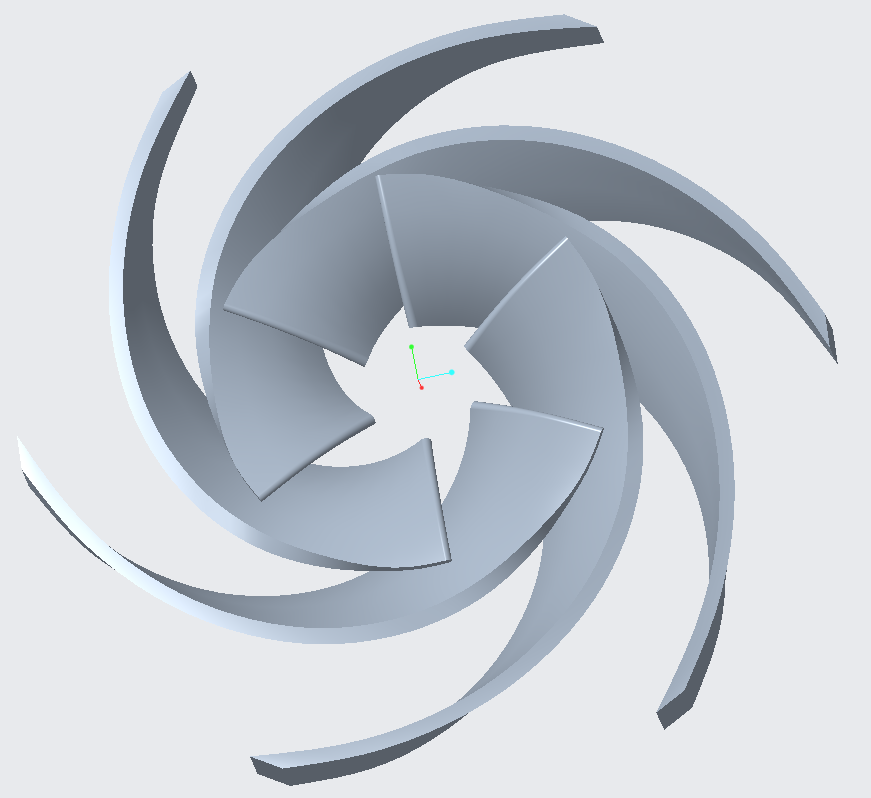

全叶片：

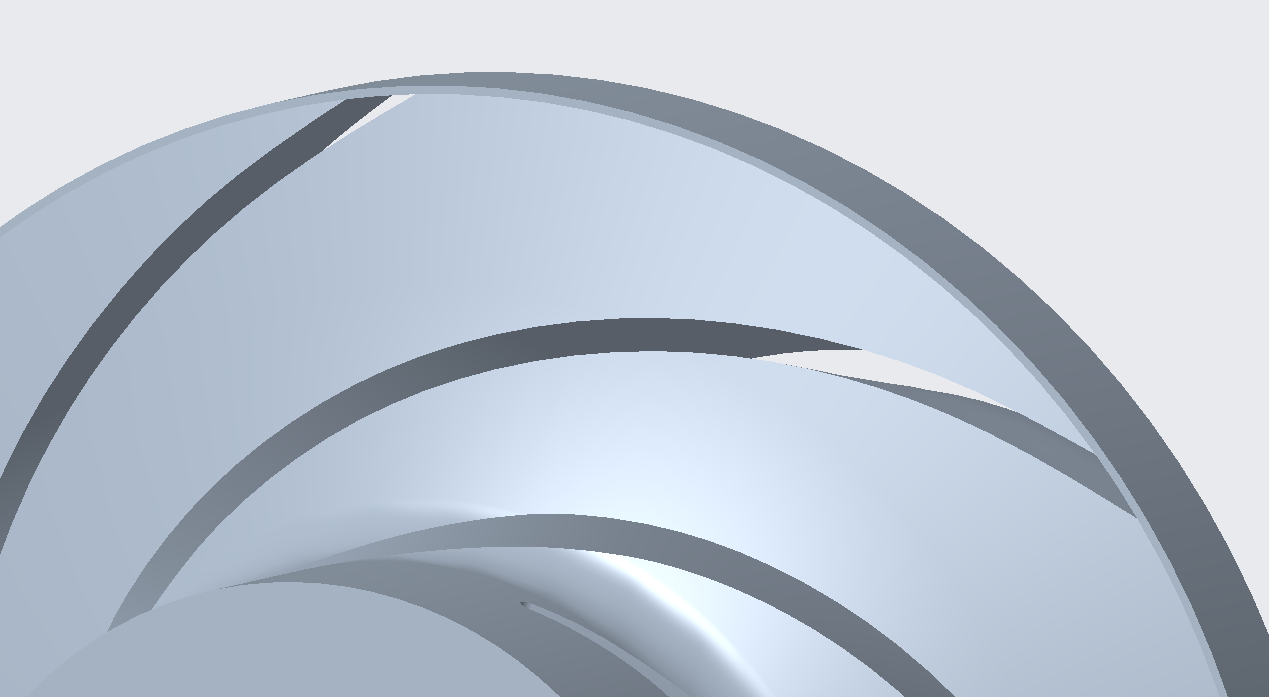

布尔运算得到水体：

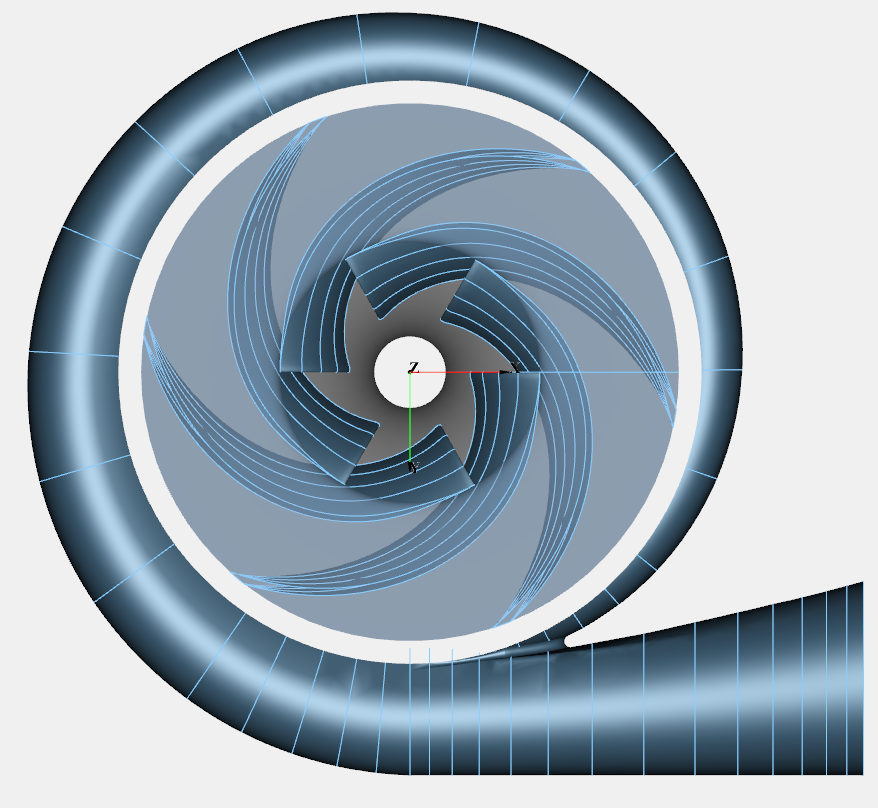

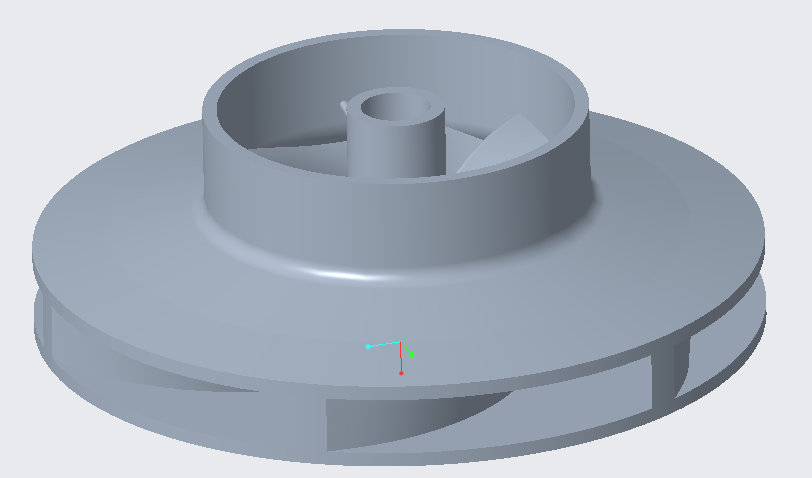

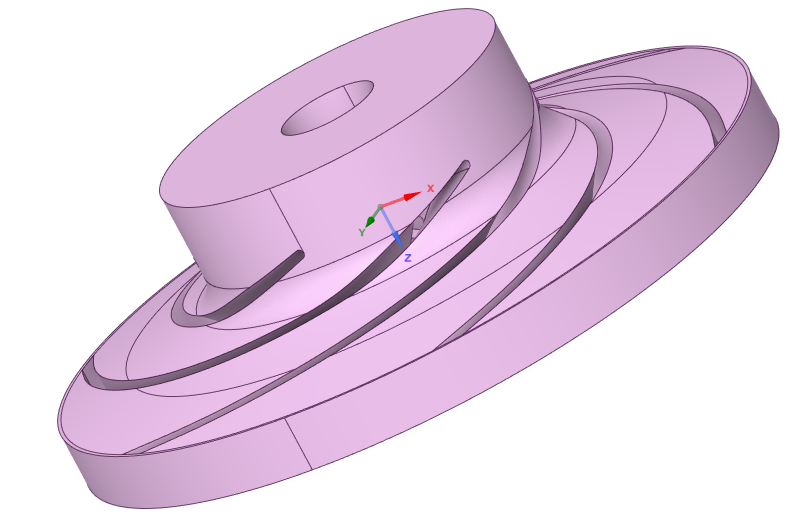

考虑到CFturbo逆向的必要条件，在叶轮外周旋转一圈水体，目的是逆向时能够选中叶片出口那个面！

接下来保存为.stp格式去CFturbo逆向即可！

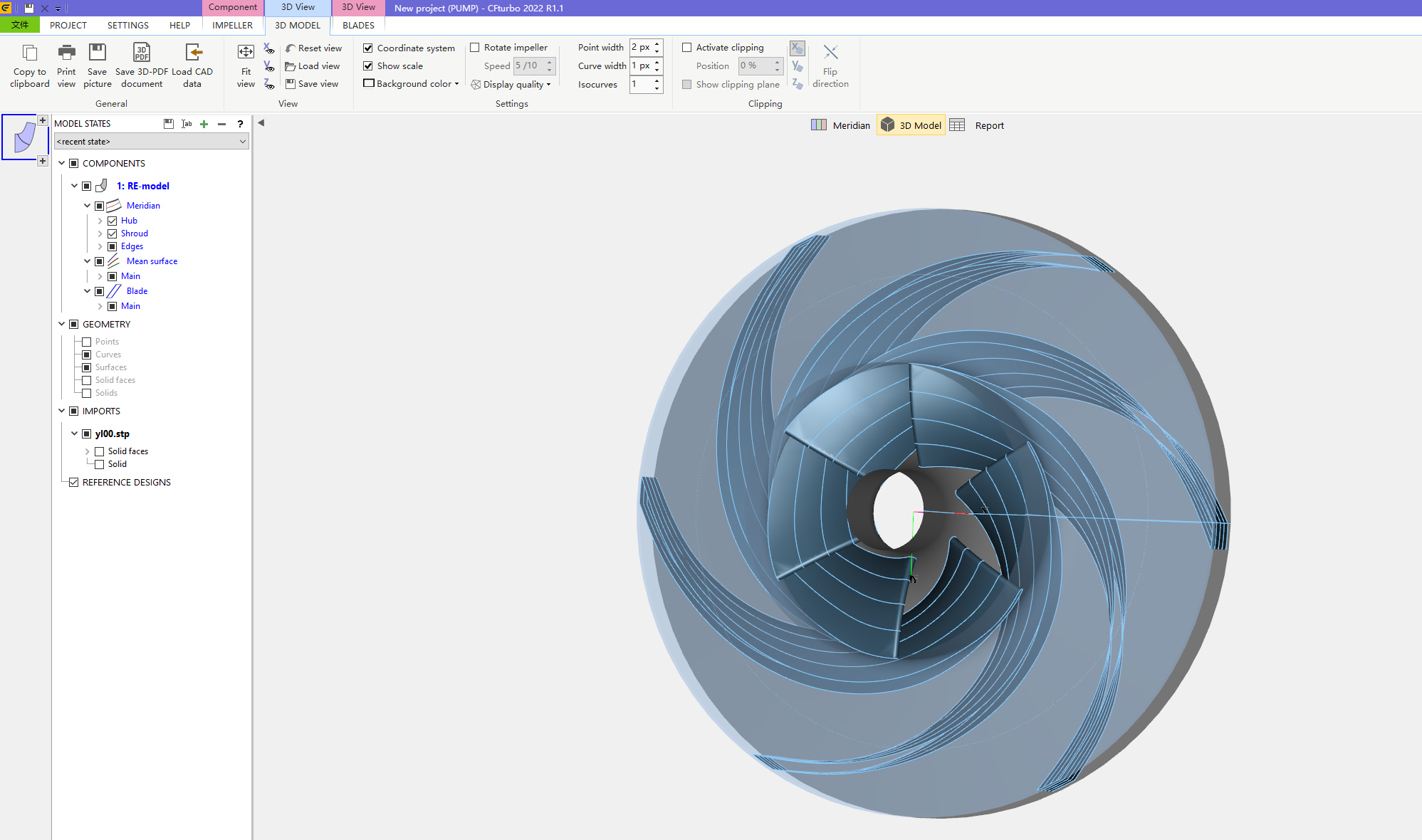

注意CFturbo逆向要求Z轴正方向必须要垂直于叶轮进口边，新版本可以自己调节旋转轴，2022及以前版本不可以！见下图

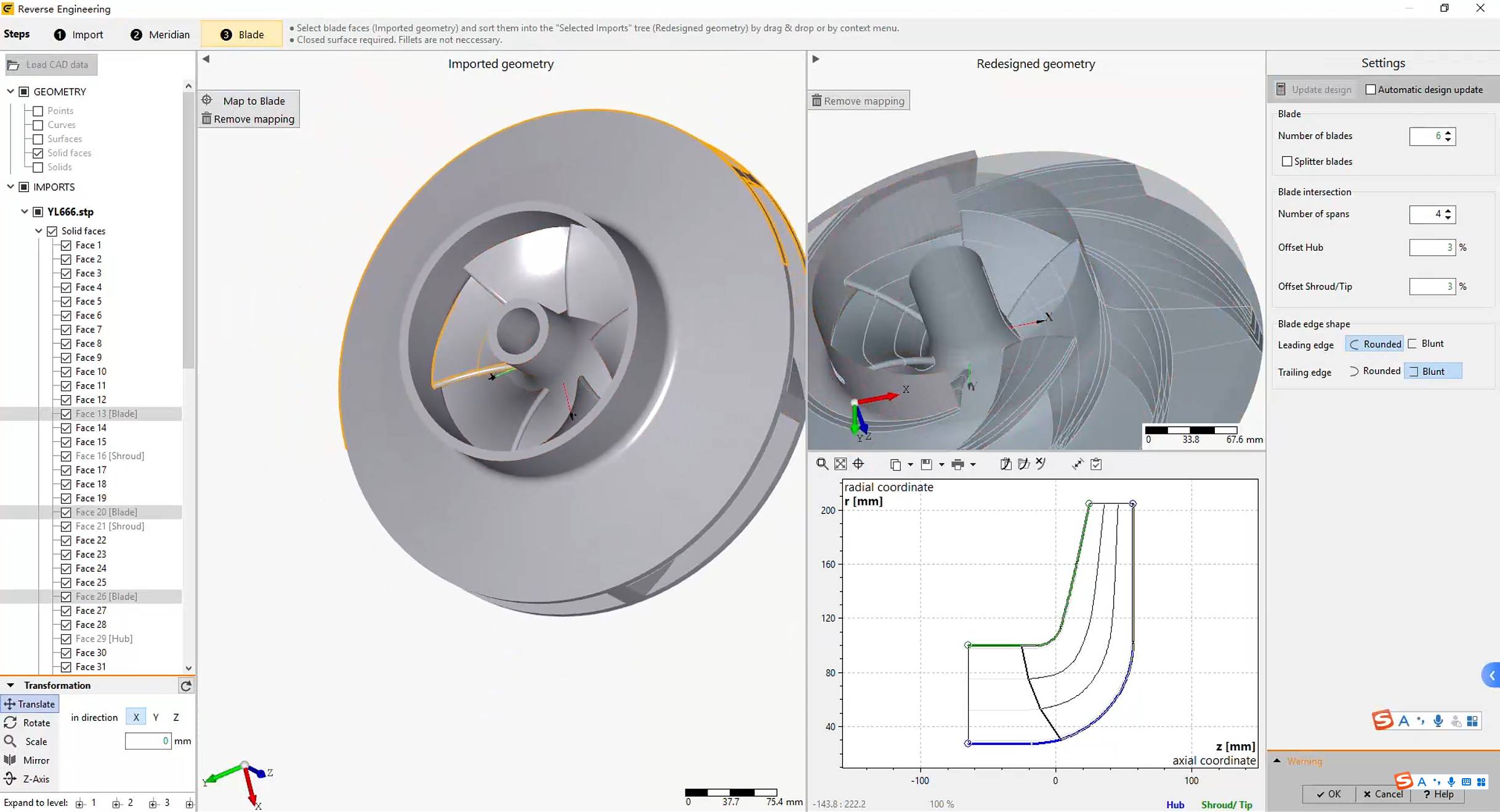

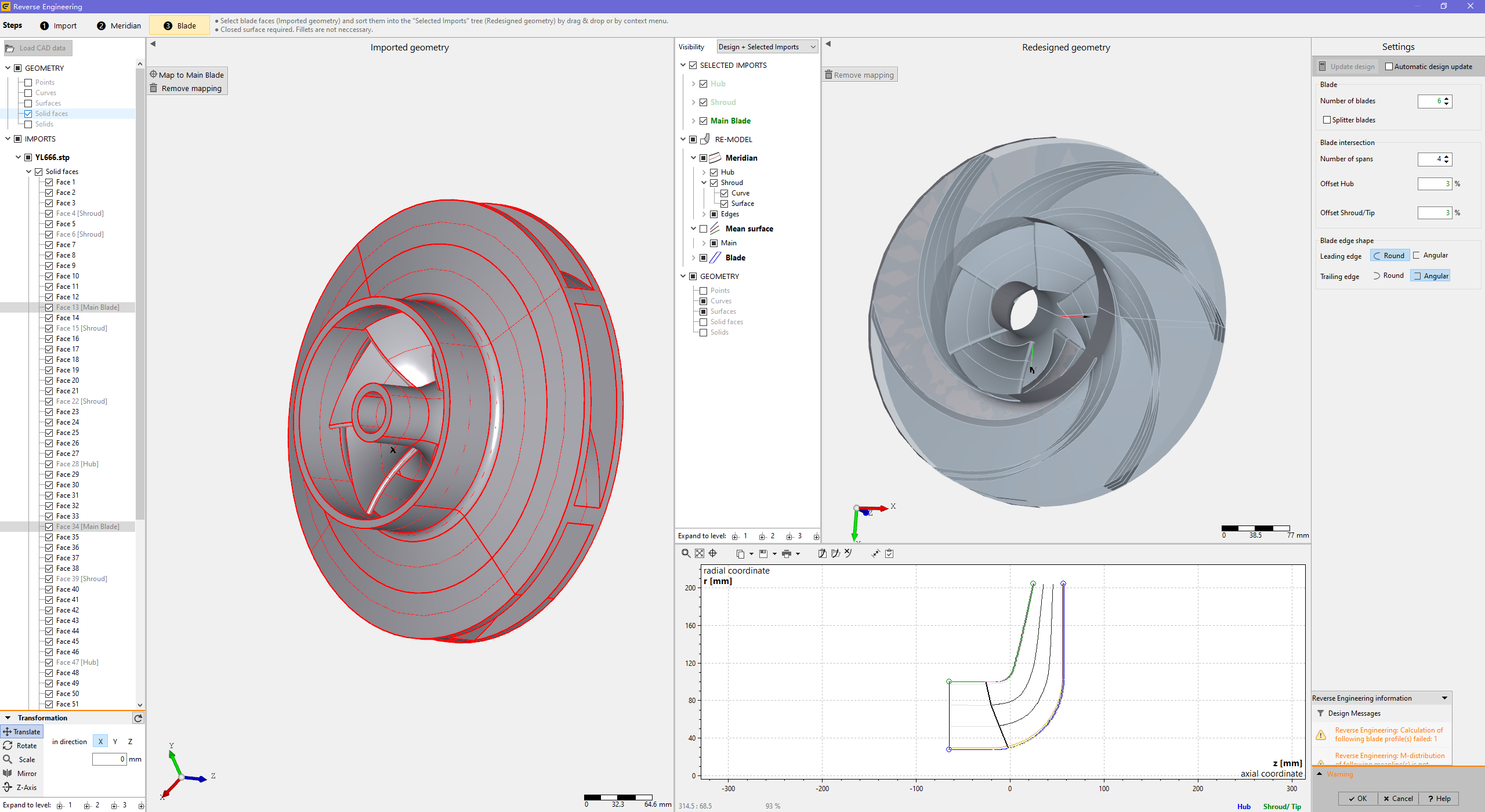

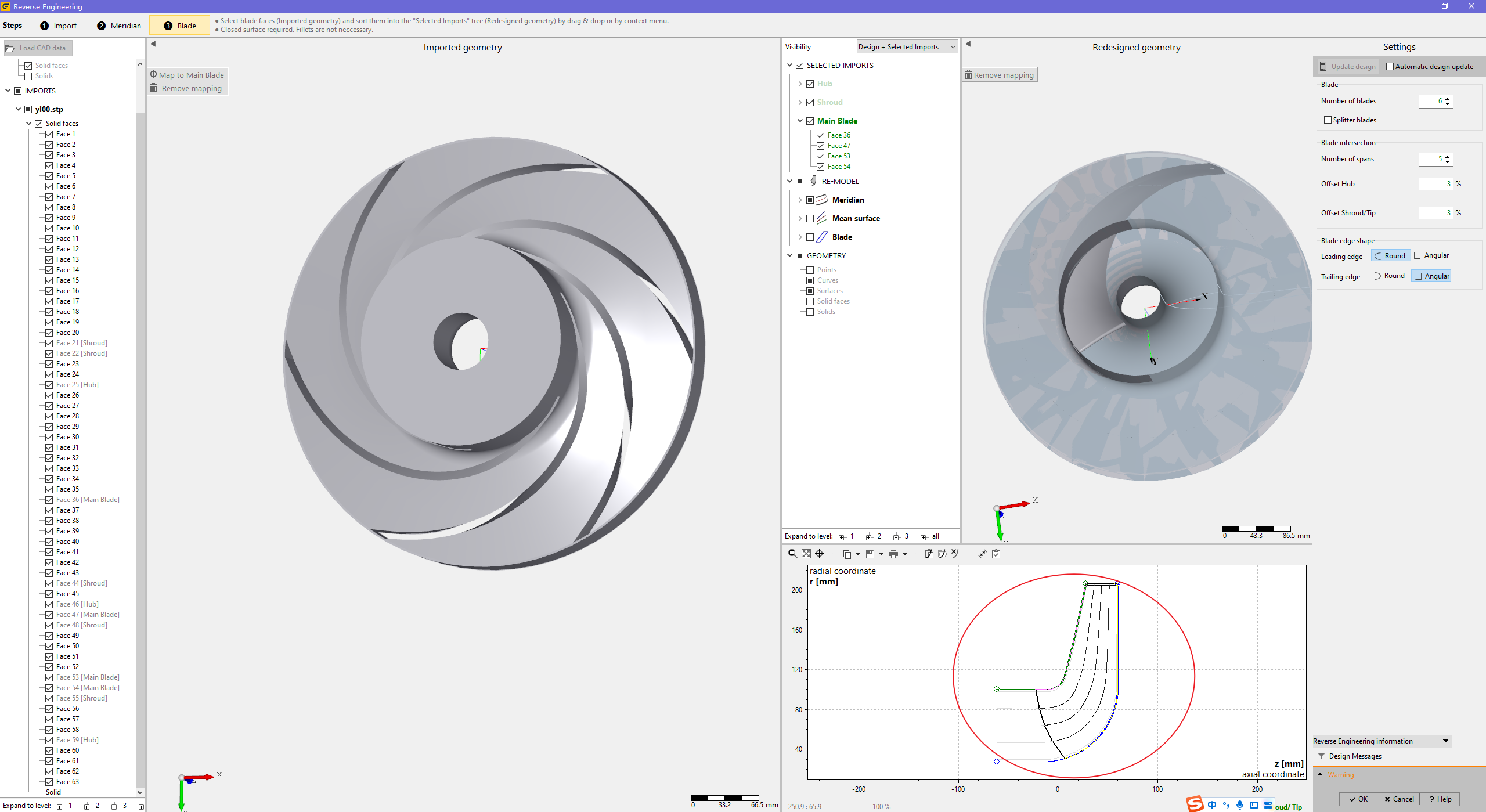

下面是逆向完成的界面，可以选择叶片数，分流型线数，包括叶片进出口边的切割方式！

逆向完成，我们先来对比一下流道面积变化曲线：

其中上边为二维设计方法得到的曲线，下边为CFturbo逆向后得到的，其中0-25这一段的曲线可以不用看，因为叶轮进口段的长度经过了延伸，是一段直管，所以流道面积未发生变化！至于出口有一段小的抬升，是因为我建模完成后人为补充了一段水体导致。综上所述流道肯定是前后没有变化的！（也能理解，如果逆向功能连前后盖板这种基础曲线都搞不定，那还谈啥逆向复杂叶片的事！）

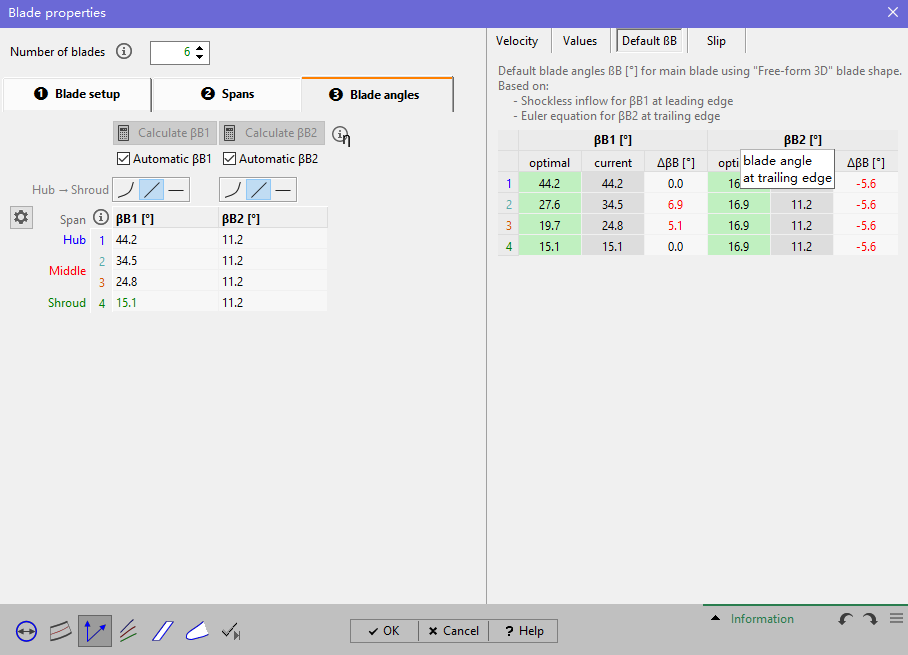

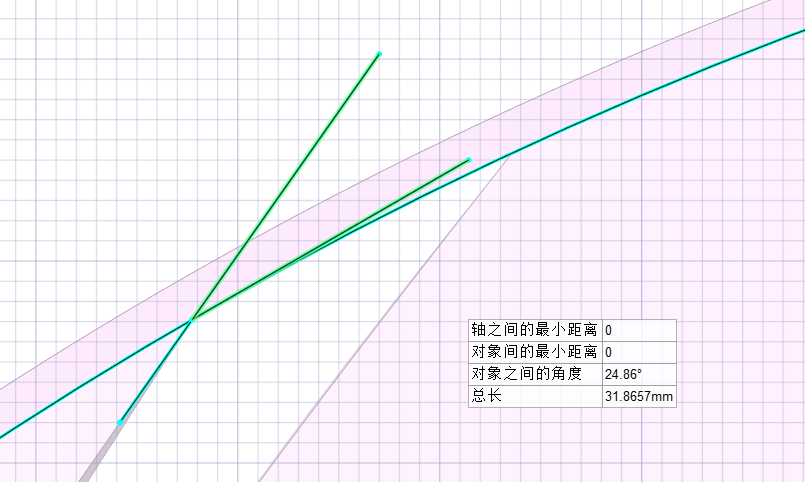

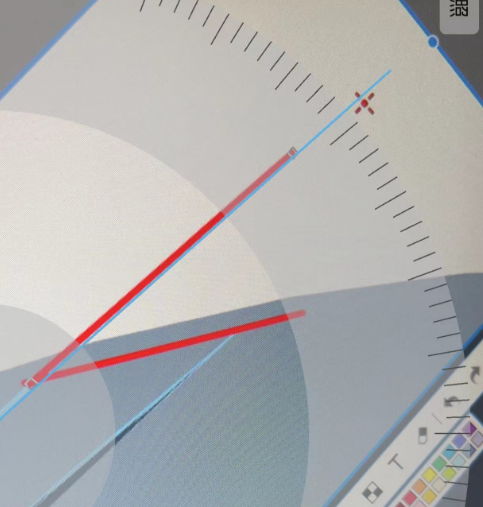

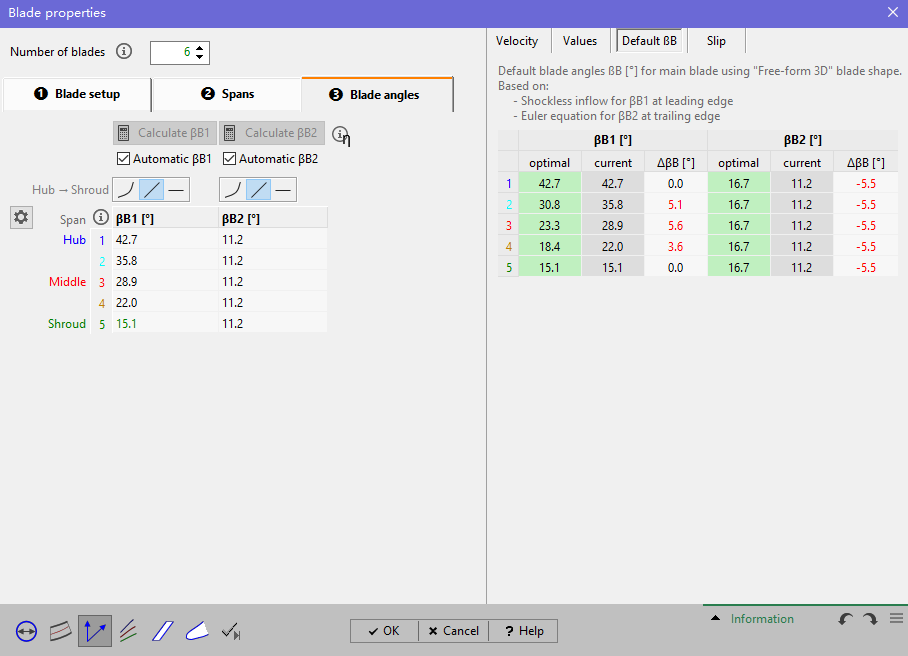

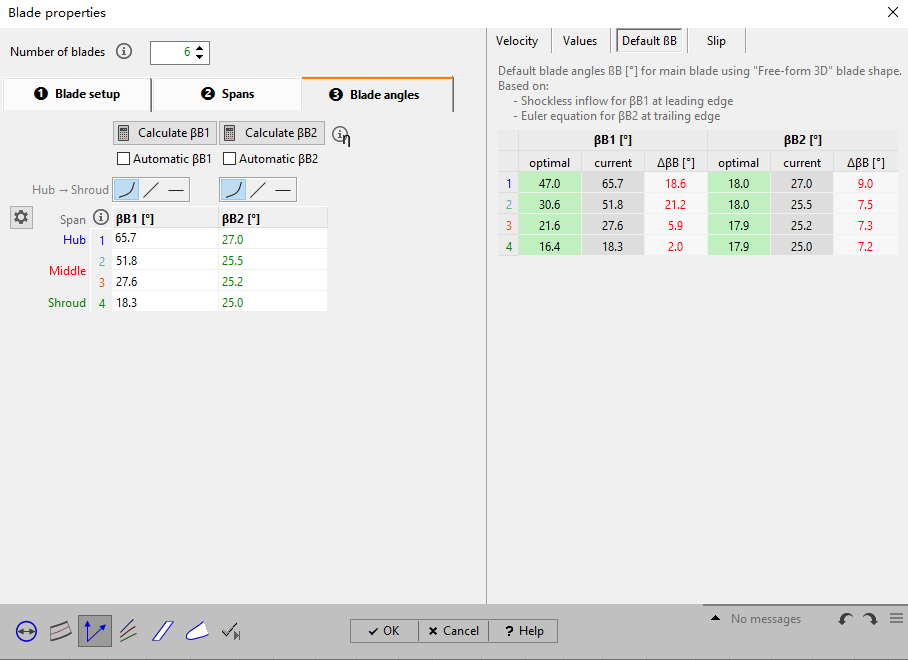

接下来来看叶片角度：
