子午材料实体可通过选择左上角的“轮毂/轮盖材料”页面并激活右侧功能进行设计。初始轮廓将可见，可通过控制点和曲线上下文菜单进行操控。
在模型精修子午材料部分与叶片实体连接为单一实体几何“材料域”之后。
材料设计
轮毂和轮盖材料可通过操控其子午轮廓进行设计。
轮盖材料设计仅适用于闭式叶轮。
|
激活“材料轮廓设计”后，将生成默认轮廓。该轮廓由一条线连接子午轮毂或轮盖轮廓的端点，并可通过其图形元素进行交互式修改。 为提供复杂轮廓，线可由多个边组成，这些边可相互独立配置。它们通过方形控制点视觉分隔。相比之下，圆形控制点属于边并通过虚线控制多边形. 连接。除线的端点外，所有控制点均可移动。 |
轮廓线的上下文菜单

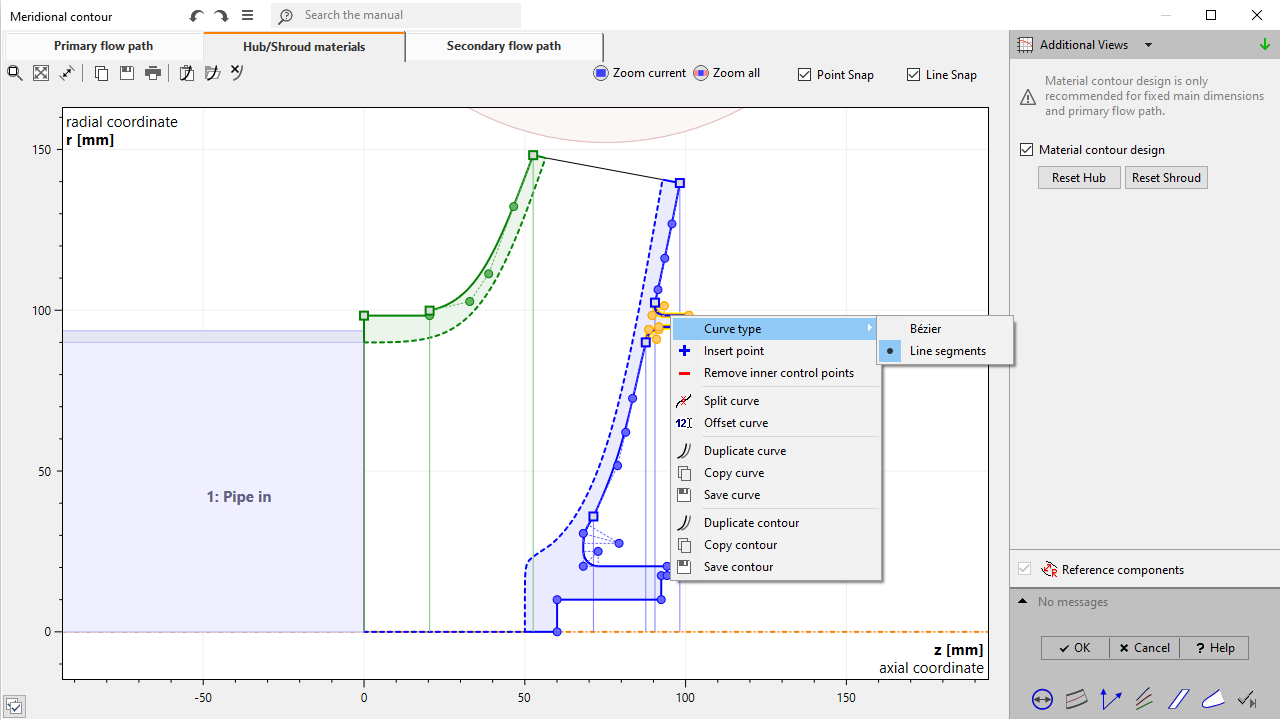

除拖放控制点外，图形对象的上下文菜单是修改轮廓的替代方法。可通过右键单击访问，并包含下方图形对象的有用工具。
|
连接点•编辑：打开一个小面板以设置连接点的坐标。 •合并曲线：通过合并控制多边形将连接点转换为内部控制点。 |
|
内部控制点•编辑：打开一个小面板以设置内部控制点的坐标。 •移除点：移除选中的内部控制点。 •分割多边形：将内部控制点转换为连接点。结果生成两个原始类型的控制多边形。 |
|
主流道子午轮廓•设置初始偏移：使用用户定义的偏移重置整条线。 |
|

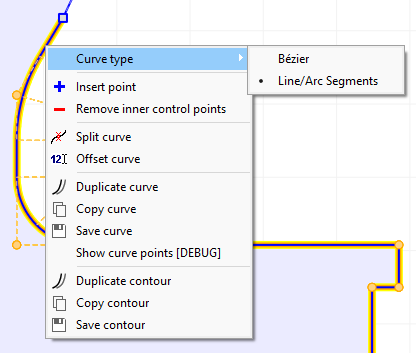

轮廓线的边类型轮廓线的边可以是以下类型之一： •贝塞尔曲线曲线 •直线/圆弧段曲线 |
断裂
为简化轮廓设计，可使用点与坐标及线的捕捉功能。可通过选择图表右上角的捕捉类型之一来启用此模式：
|
捕捉类型•点：当前移动的点捕捉到其他点的x和/或y坐标。 •线：当前移动的点捕捉到所有点对定义的线。
当前使用的捕捉属性在移动点时以红色虚线显示。 注意，在拖动时按住Ctrl键可临时停用捕捉。 |
