倒圆角

在叶片与轮毂/轮盖连接处创建倒圆角。

[叶轮，定子]

延伸叶片

扩展叶片实体几何。

[叶轮，定子]

修整

修整叶轮几何。

[叶轮]

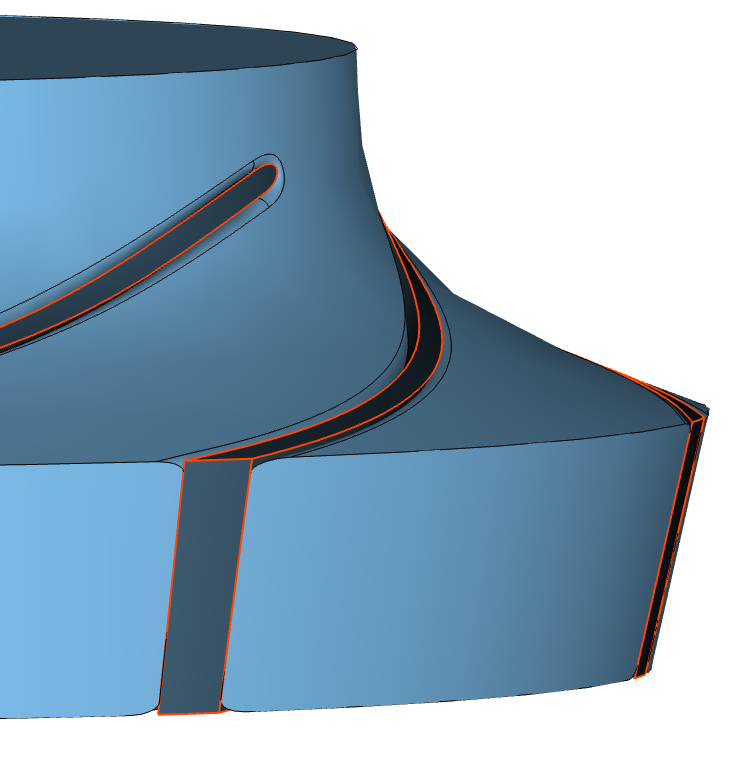

叶片倒圆角

叶片与轮毂/轮盖之间的边缘可进行倒圆角处理。

倒圆角仅影响流动域与材料域的实体几何。

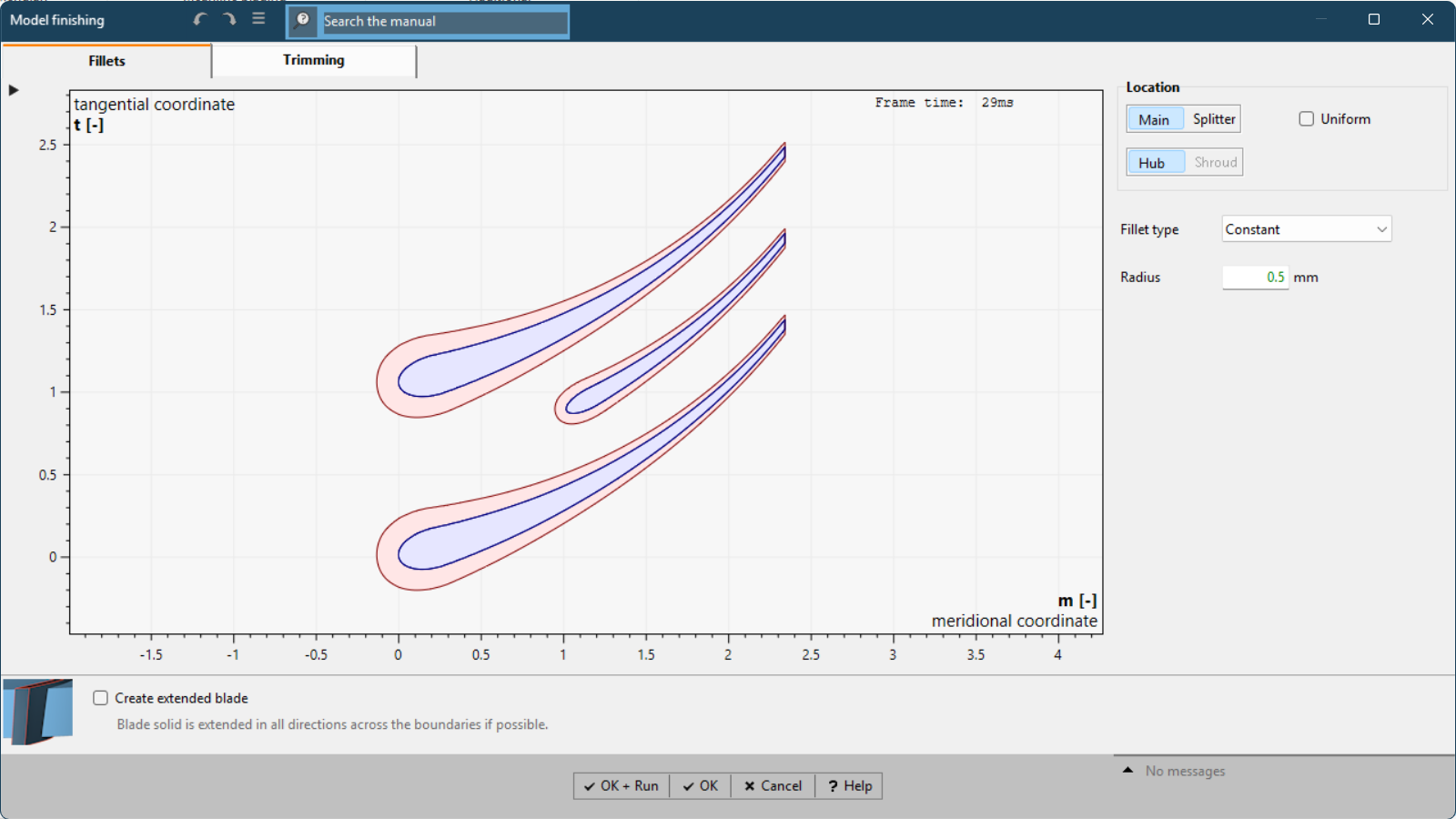

倒圆角可针对每个位置单独定义，或对所有叶片及轮毂/轮盖统一设置。

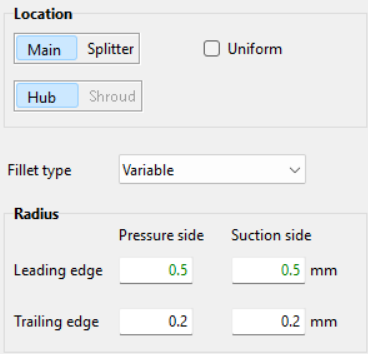

倒圆角尺寸可定义为沿轮廓恒定或变化。变化的倒圆角尺寸在叶片型线部分之间的过渡处定义。

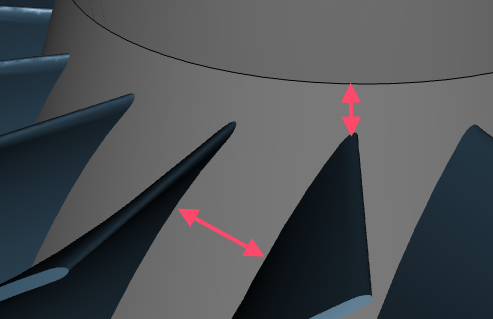

的倒圆角半径不应大于推荐值。

限制条件

实体几何

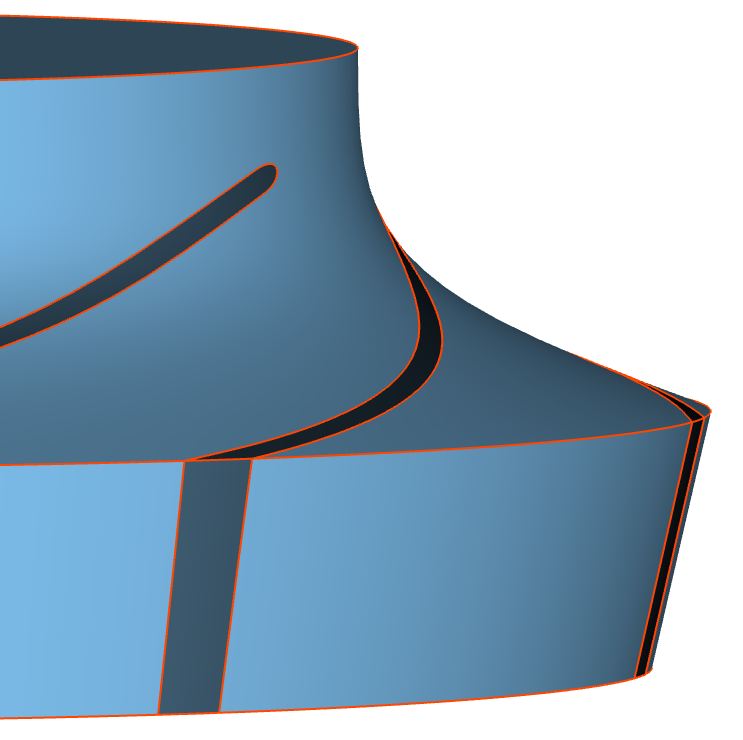

•流动域，流动域（虚拟）

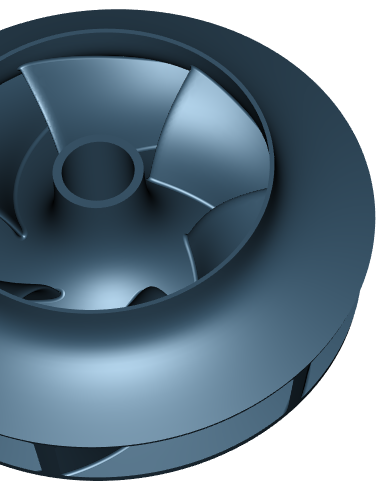

•材料域

•叶片

实体几何通过缝合和相交初始曲面创建。相关操作可能耗时，具体取决于硬件处理能力。

详细信息：

•延伸几何被集成到组件的流动域（虚拟）实体几何中

•RSI连接几何被集成到相关相邻组件的流动域（虚拟）实体几何中

•轮毂和轮盖材料中几何与叶片几何缝合，生成材料域实体几何中

•叶片投影几何与流动域实体几何中

相交。结果，流动域以及可选的材料域被创建，用于360°模型（全360°）和围绕单个叶片的旋转对称扇区（扇区).

实体几何在基于点的导出中不可用.

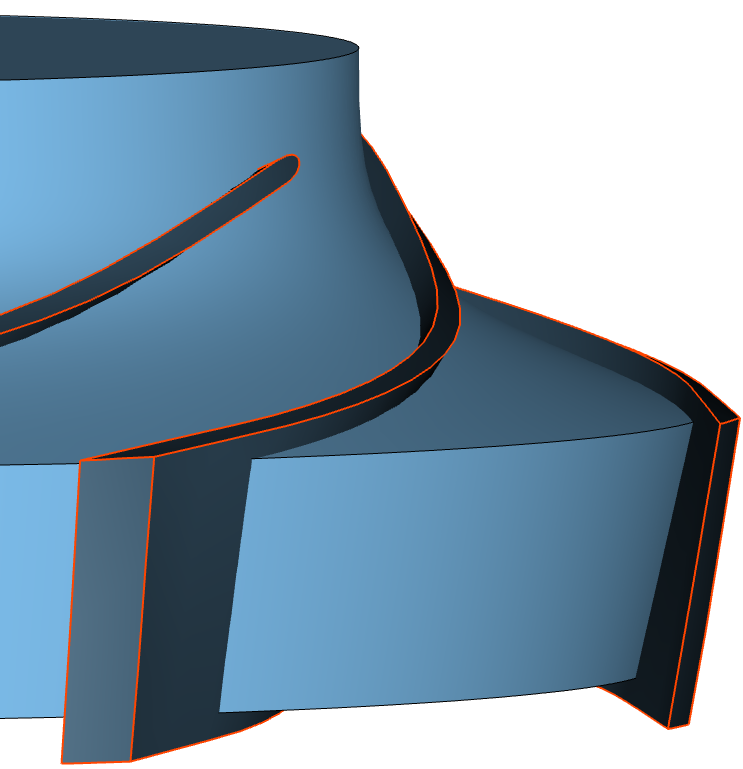

扩展叶片实体几何

在精加工过程中，创建穿过轮毂和轮盖的叶片实体几何。此外，若叶片在前缘/后缘处固定以及修整于进口/出口，则叶片会沿前缘/后缘延伸。

可用于外部CAD系统中的自定义相交。"叶片实体（延伸）"是3D模型树的一部分，可通过右键导出。

•<OK>

配置保存在项目中，但3D模型不更新。

•<OK + Run>

配置保存在项目中，并使用模型精加工选项更新3D模型。

由于轮毂/轮缘处的圆角半径过大，精加工可能失败。

对最终圆角形状的粗略估计表明圆角与其他圆角或叶片相交。这可能导致3D圆角创建失败。

此信息不强制要求更改任何参数。但可预防性地减小叶片圆角半径。

实体生成不可用。叶片超出子午边界。

叶片几何位于主子午路径之外。此配置不支持流道域和材料域的实体几何。

更改相关叶片边缘的位置或形状（链接).

实体生成不可用。叶片两侧边缘均固定在进口/出口。

进口和出口处的叶片边缘会将流道域几何分割为多个实体体，此操作不受支持。

更改前缘或后缘的位置（链接).

由于子午轮廓，实体生成可能失败。

扇段：由于子午轮廓，扇段生成可能失败。

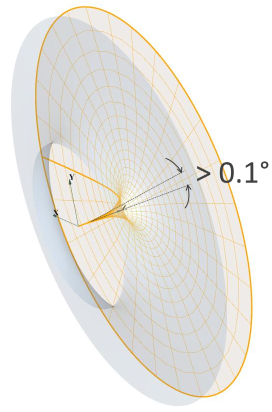

旋转轴与轮毂轮廓之间的夹角过小（小于0.1度）。

设置大于零的轮毂直径值，或对轮毂轮廓进行圆角处理，以避免产生针状几何。

由于前缘/后缘处轮毂与轮缘的切向差异或展向数量过少，实体生成可能失败。

展向数量极低

增加展向数量至少达到4

不支持圆角。

若无法生成实体几何，则不支持圆角。

-

轮缘处圆角已停用。

对于无轮缘设计，不支持轮缘上的圆角。

-

前缘/后缘/轮毂/轮缘处叶片边缘的曲率可能过大，无法创建圆角。

尖锐的叶片边缘可能阻碍叶片与轮毂/轮缘之间的圆角创建，并可能导致计算时间过长。

采用较不尖锐的叶片边缘设计，或减小/停用圆角半径。

3D错误：精加工失败！

进口（几乎）与轮毂或轮缘相切

更改子午面轮廓：避免相切

3D错误：精加工失败！（无法延伸叶片）

将叶片延伸至缩放后的轮毂/轮缘表面失败。

参见解决方案外推叶片以到达轮毂/轮缘表面时出错

3D错误：精加工失败！（无法相交子午几何与叶片）

将单个叶片与流动域相交失败。

尝试使用不同的数据点数量

3D错误：无法在以下位置创建圆角：主/分流叶片轮毂/轮缘

叶片根部圆角创建失败（参见限制条件）.

减小圆角半径
或
停用圆角

3D错误：创建扇段失败！

从流动域切割扇段失败。这可能是由于轮毂或轮缘的剧烈弯曲导致。

减少轮毂或轮缘轮廓高曲率区域的弯曲程度。

3D错误：[面名称]处出现相交！

在给定几何处出现相交：

•由于几何振荡导致的自相交

•叶片间距过小导致周期性表面与叶片相交

更改叶片数量数量.

更改叶片数量或几何形状以增加叶片间距。

3D错误：精加工失败！（融合实体）

真实几何与CFD设置组件（延伸或RSI连接）的融合失败。

增加展向数量
或
从CFD设置

3D错误：从扇段创建流道域失败！

的流动域无法从周期性扇区.

减小叶片圆角半径。

3D错误：创建材料域失败！

的材料域无法创建实体。错误消息可能包含具体原因的附加信息。

更改叶片圆角半径。

3D错误：叶片投影至RSI失败！

叶片投影至RSI（延伸）失败。

更改CFD设置：修改延伸或移除叶片投影

3D错误：叶尖投影至机匣失败！

叶片投影至机匣（轮缘）失败。

更改CFD设置：移除叶片投影或RSI连接

3D错误：[主/分流]叶片实体（延伸）无法创建！

延伸的叶片面可能因叶片几何而振荡，因此无法创建闭合的叶片实体。

更改展向数量.

更改叶片几何形状。
