<< 点击显示目录 >> Lieblein方法

当所需压差较高且要求高稠度（即叶片数量多）时，应采用此方法。此时单个叶片的气动特性无法通过单叶片研究确定，而是取决于整个叶栅。

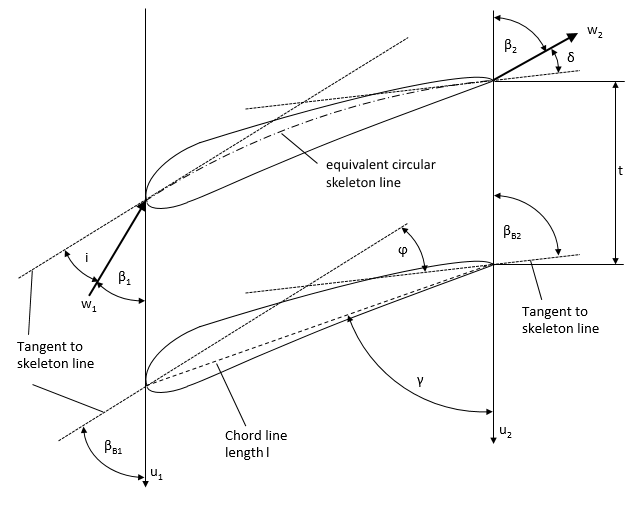

Lieblein对NACA 65系列叶型的旋流变化特性进行了系统风洞研究。所用参数含义见下表：

该方法适用三个限制条件：

•最大相对厚度须满足 d/l < 0.1。

•雷诺数须满足 Rel > 2·105.

•稠度 l/t 在所有展向位置须满足：0.4 ≤ l/t ≤ 2.0。

Lieblein推导了以下参数的设计图：

•攻角 i

•偏转角 δ

基本方法如下：根据指定稠度计算骨架线长度。利用相对流动角 β1（来自cu-规范）和稠度 l/t，通过Lieblein设计图确定攻角。偏转角同理确定。由此得到前缘和尾缘的叶片角。注意：叶片角应用于半径为：

.

的等效圆弧骨架线。由叶片角可确定安装角：

.

用于生成NACA 65系列叶型的无量纲骨架线由以下方程描述：

,

其中 cfl为理论升力系数：

.

由于该骨架线在起始点（前缘）和终点（尾缘）垂直于弦线，因此通过切线角推导的叶片角在此处不合理。故采用等效圆弧骨架线确定βB1和βB2.
