在页面上参数您必须输入或修改基于比转速 nq 或流量 Q 的近似函数得出的参数。
参见近似函数.
有关如何处理参数编辑字段的详细信息，请参见使用经验函数编辑字段.
|
参数和效率值可手动处理，或通过页面顶部的复选框切换为自动更新。此时将始终使用默认值，即使在设计点修改后也是如此（参见全局设置). |
如果自动模式未选择，则可通过以下选项之一指定当前默认值：
|
全局通过页面顶部的按钮 |
|
区域通过页面内的默认按钮参数或效率区域 |
|
在选中时通过输入字段内的默认按钮单独设置 |
参数
面板参数允许在每种情况下为计算以下叶轮主要尺寸定义替代值： •吸入直径dS •叶轮直径d2 •叶轮宽度b2 |
|
对于d2计算
功系数 Ψ （= 压力系数和扬程系数） |
▪比焓 Δh 的无量纲表达式是=Y 且 Δh=Y效率分别
▪高→小直径 d2，平坦特性曲线 |
流量系数φ |
▪无量纲流量 0.01 窄离心叶轮，非扭曲叶片 0.15 混流叶轮，扭曲叶片 |
比直径 δ |
▪根据科迪尔图（参见尺寸) |
机器马赫数 Mau |
▪与进口总声速相关的叶轮无量纲圆周速度 |
圆周速度 u2 |
▪由材料强度决定的极限值 |
对于 b2计算
出口宽度比 b2/d2 |
▪0.01...0.15（随 nq 增大） |
子午流量系数φm |
▪无量纲流量 0.10...0.50（随 nq 增大） |
绝对出口流动角 α2 |
▪16°...30° |
对于d尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见计算（可选）
直径比 d尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见/d2 |
d尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见/d2=0.3...0.8 |
相对减速 w2/w尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见 |
w2/w尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见>0.7 或 f(b2/d2) |
对于 b尝试通过调整子午方向来减少外推的影响，或更改定义这种叶片形状圆弧（设计曲线）的参数。更多信息请参见计算（可选）
子午面减速 cm2/cmLE |
cm2/cmLE = 0.8...1.25 |
对于 dS-计算
子午面减速 cmLE/cm1或 cm2/cm1 |
cmLE/cm1 = 0.9...1.1 |
相对进口流动角 β1 |
|
相对进口马赫数 MwS |
|
直径比 dS/d2 |
dS/d2 = 0.65...0.8 |
效率
在面板中效率您必须指定多个效率。您需要区分设计相关效率和仅用于参考的效率：
设计相关
•总-总效率 ηtt
•容积效率 ηv
•附加总-总效率 ηtt+（仅用于信息显示，参见全局设置)
仅供参考
•机械效率 ηm
•电机效率 η电机
的附加总-总效率 ηtt+用于叶轮尺寸设计，以补偿额外的流动损失。
导致流体能量耗散的损失构成内部效率.
叶轮效率和机械效率构成级的总效率（联轴器效率）η级.
当额外考虑电机损失时，级的总效率（含电机）η级* 被定义。
|
PQ：输出功率，见上文 PD：机械功率需求（联轴器/驱动功率） |
|
P电：电机的电功率需求 |
以下总结说明了各效率及其分类：
分类 |
效率 |
叶轮设计相关 |
||
级 |
|
ηC |
附加壳体 |
是：用于能量传递 |
ηtt |
总-总 |
|||
叶轮 |
ηV |
容积 |
是：用于流量 |
|
|
ηm |
机械 |
否：仅用于总体信息 |
|
级（含电机） |
电气 |
η电机 |
电机 |
可达到的总效率与比转速、叶轮尺寸和类型，以及旁路装置和辅助设备等特殊设计特征相关。由近似函数中指定计算出的效率代表理论可达值，如果用户有更多关于叶轮或整机的信息，应进行修正。
叶轮效率ηtt描述了由摩擦和涡流引起的能量损失。摩擦损失主要源于边界层中的剪切应力。涡流损失由湍流以及流动截面和方向的变化引起，这些变化可能导致二次流、流动分离、叶片尾迹等。叶轮效率是实际比能量 Y 与叶轮叶片无损失传递的能量之比：
容积效率是有效流量 Q 与叶轮内部总流量偏差的量度，
后者还包括壳体内部的循环流动。
（随叶轮尺寸增大而上升）
机械效率主要包括轴承和密封中的摩擦损失：
（随叶轮尺寸增大而上升）
叶轮效率和容积效率对叶轮尺寸确定最为重要，因为它们影响
and/or
。机械效率仅影响机器的所需驱动功率。
如果复选框“使用η进行主尺寸计算”被选中，则主尺寸计算基于Δh= 0.5(Δh是/η+Δh是)进行。否则，使用Δh是——等熵比焓。
信息

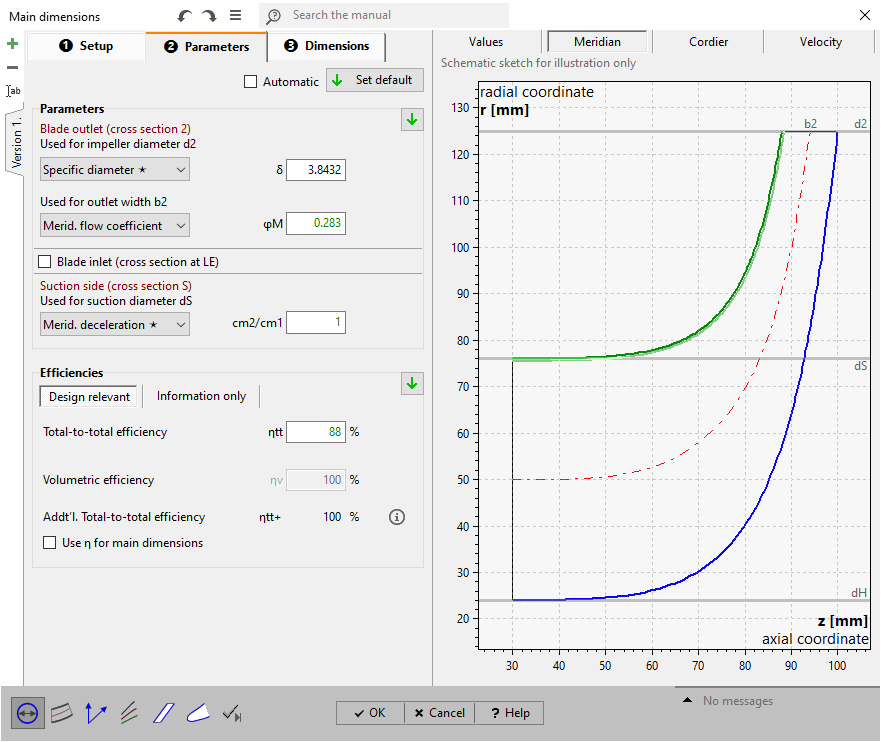

在选项卡的右侧面板中参数您可以再次找到一些用于参考的计算值：
所需驱动功率 |
|
功率损耗 |
|
内部效率 |
|
级效率 |
|
含电机的级效率 |
|
总静效率 |
（理想气体模型） |
多变效率 |
（n..多变指数 κ..等熵指数） |
