定子范围需与其入口与出口关联考虑。这三个区域是耦合的，即一个由另外两个固有定义。

从入口到出口的范围原则上可通过两种替代方式定义：

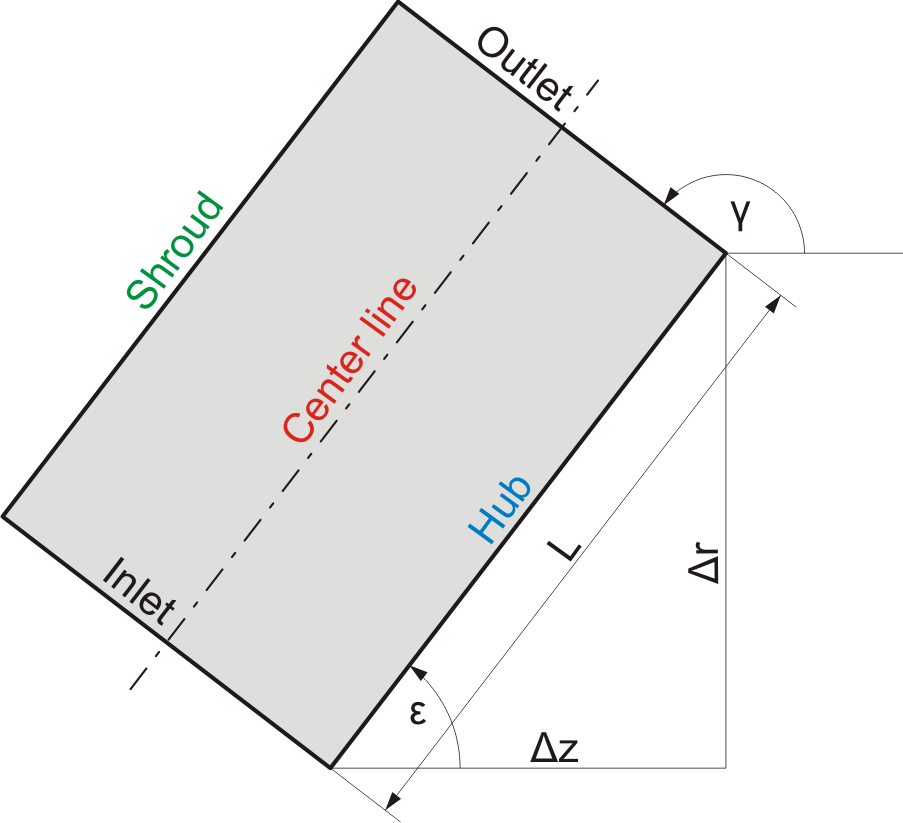

1. 中心线

•延伸方向预选：径向、轴向、切向（至前一个部件的出口）、自由形式

•轴向延伸定义Δz和径向延伸定义Δr
或
长度L以及中心线与水平方向的夹角ε

•通过宽度定义端截面（入口或出口）b与与水平方向的夹角γ

2. 轮毂、轮缘

分别针对轮毂和轮缘：

•延伸方向预选：径向、轴向、恒定面积（相对于对侧）、切向（至前一个部件的出口）、自由形式

•轴向延伸定义Δz和径向延伸定义Δr
或
长度L以及轮毂/轮缘与水平方向的夹角ε





角度 ε 和 γ 定义为水平向右为0°，逆时针方向增大（数学正方向）。提供默认角度菜单以辅助角度输入：

根据几何耦合的类型，范围定义部件的入口或出口。如果定子的主侧在出口，则范围将修改出口。否则，如果定子的主侧在入口，则入口将由范围定义。
