几何耦合

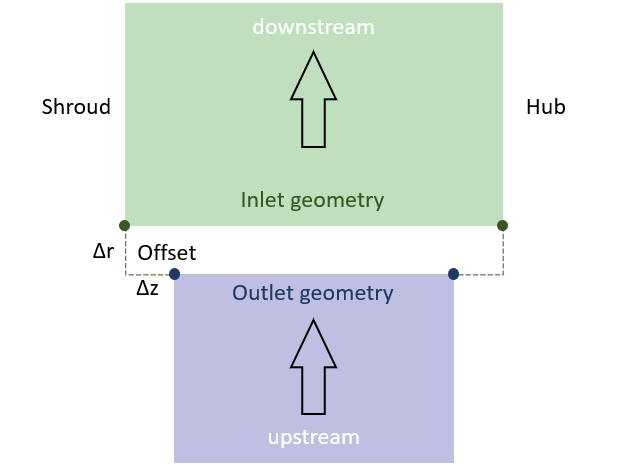

该示意图展示了两个相邻组件在耦合情况下的几何耦合总体布局:

主/从

在一组耦合的相邻组件中,一个始终为主组件,另一个为从组件。从侧与主侧对齐,仅从侧可定义与相邻组件的偏移量。

若主组件几何形状发生变化,从侧组件将自动调整。若组件被停用(参见激活/重命名/删除),则不会进行调整——因此相邻组件可能发生重叠,此情况会通过警告提示(参见组件)。若相邻组件未耦合,同样适用此规则。

耦合定义

耦合定义在蜗壳入口以及定子入口出口处采用统一方式。







耦合

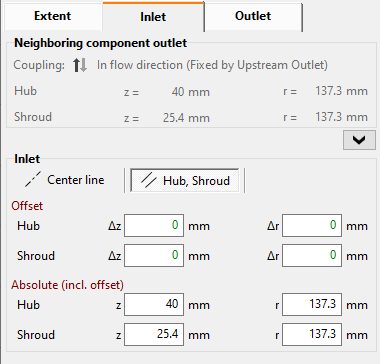

关于耦合方向的信息

相邻组件的入口/出口
轮毂侧与轮罩侧的入口/出口位置

从相邻组件(若其为主组件)传递的坐标

入口/出口
几何定义可选方式:
- 轮毂与轮罩上的点
- 中心线上的点、宽度及角度

也可使用绝对坐标或偏移量,两者可自动相互转换。

转子-定子交界面

叶轮出口处的转子-定子交界面(RSI)可在CFD设置中定义,否则其直接位于叶轮出口处。

流动方向(角度)

除几何信息外,流动方向是重要属性。组件入口处的流动方向由上游组件(前序组件)出口处的流动方向定义。组件的出口流动方向由其叶片决定,无叶组件则由恒定旋流决定。

项目中的首个组件无前序组件,其流动方向信息来自全局设置.

可能的警告

问题

可能的解决方案

流动入口与前一出口不匹配
流动出口与下一入口不匹配

两个相邻组件的流动区域的入口与出口不匹配。

检查两侧(组件)的轮毂与轮罩点是否一致,且组件间无间隙。

对于定子,"入口+出口"模式更适合定义精确的几何端点。对于"中心线"规格,应尽可能使用预定义的角度定义之一。

请注意,对于蜗壳,其入口始终与轴线平行。上游定子只有在其出口也与轴线平行时才能匹配蜗壳入口。

对于叶轮,流动区域的现有间隙也可通过

次级流道设计在子午轮廓设计步骤

扩展(使用"连接"选项)或RSI连接CFD设置
