组件类型

从设计步骤开始可导出

叶轮, 带叶片定子

"中线"

无叶片定子

"子午轮廓"

蜗壳

"螺旋展开区域"

菜单项

描述

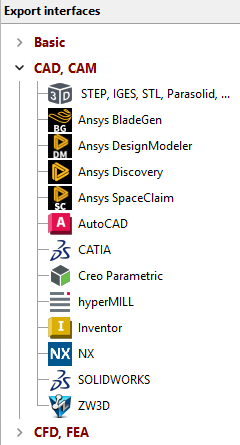

组件类型

STEP, IGES, STL, Parasolid...

*.stp; *.igs; *.stl; *.x_t; *.x_b; *.brep

I

S

V

MC

文件包含设计几何，以体模型或选定模型状态表示。

Ansys BladeGen

*.rtzt; *.cfturbo-ansys

I

S

V

MC

rtzt 文件包含逐点完整的三维叶轮几何。

•文件 | 打开: 选择文件类型 "中线文件 (*.rtzt)"

•选择 *.rtzt 文件

cfturbo-ansys 文件包含项目和流体数据。

Ansys DesignModeler

*.stp; *.x_t; *.x_b; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys Discovery

*.stp; *.x_t; *.x_b; *.py; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

Ansys SpaceClaim

*.stp; *.x_t; *.x_b; *.py; *.cfturbo-ansys

I

S

V

MC

STEP/ Parasolid 文件包含设计几何，以体模型表示。

•文件 | 打开: 选择导出的文件

cfturbo-ansys 文件包含项目和流体数据，以及所有流体区域及其属性和边界条件。

AutoCAD

*.txt

I

S

V

MC

Lisp 脚本xyz2spline(CFturbo 的一部分) 从导入的点创建样条曲线。

•选择 "AutoCAD Classic" 工作空间

•在管理 | 加载应用程序下加载 "xyz2spline.lsp"

•运行命令 "xyz2spline" 并选择 *.txt 文件

CATIA

*.catvbs

I

S

V

MC

宏生成曲面模型 + 生成样条曲线。

•工具 | 宏 | 宏

•选择宏库和宏，运行

Creo Parametric

*.ibl, *.pts

I

S

V

MC

*.ibl 包含由三维点定义的几何。

*.pts 文件仅针对叶轮导出，包含由二维点定义的叶片厚度信息。

•主页 | 新建 | 零件 <名称> (如果没有打开文件)

•模型 | 获取数据 | 导入

•选择 *.ibl 或 *.pts 文件

hyperMILL

*.stp

I

S

V

MC

•文件 | 打开

Inventor

*.bas

I

S

V

MC

宏生成曲面模型 + 生成样条曲线。

•工具 | Visual Basic 编辑器

•VB

o文件 | 新建项目

o文件 | 导入文件，选择 *.bas

o工具 | 宏，选择“Main”，运行

NX

*.dat

I

S

V

MC

每个组件会创建一些文件。

•新建 | 新建项目文件 <名称>（如果无文件打开）

•应用程序 | 建模

导入曲线（轮毂、轮盖、材料域、二次流道和蜗壳轮廓曲线）：

•文件 | 导入 | 来自文件的点

•选择 *.dat 文件

•使用“拟合曲线”通过所需点生成样条曲线

生成曲面（叶片、蜗壳、扩压器）：

•插入 | 曲面 | 通过点

•行度 <= 叶片型线截面数

•列度 <= 行度-1

•来自文件的点

•选择 *.dat 文件

请注意：如果上述菜单选项不可用，需创建相应命令：

a)“工具/自定义”或右键单击任意工具栏/菜单，选择“自定义...”

b)“命令”，“插入/曲线/样条曲线...”或“插入/曲面/通过点...”

c)通过拖放将选定项集成到菜单或工具栏中

SOLIDWORKS

*.swb

I

S

V

MC

宏生成曲面模型 + 生成样条曲线。

•工具 | 宏 | 运行：选择 *.swb

ZW3D

*.stp; *.x_t; *.x_b

I

S

V

MC

文件包含设计几何体作为体积模型。
