<< 点击显示目录 >> 流体

► 设置 | 数据库 | 流体

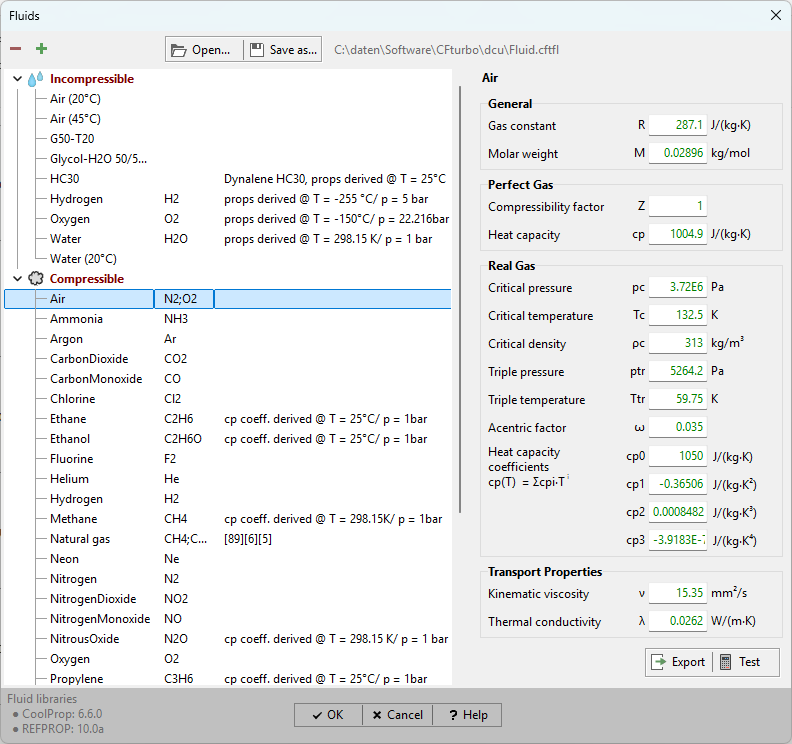

窗口列出所有已定义的流体。可以添加新流体，也可以修改、重命名或删除现有流体。

在右侧面板中，可以定义所选流体的属性。可用参数因介质类型（可压缩/不可压缩）而异。

用于打开和保存的按钮提供了在CFturbo安装之间交换流体数据的可能性。

可以通过使用加号按钮打开菜单来添加新流体。然后

•现有流体可以被复制和更改（选项通用），

•可以通过使用添加流体CoolProp库（选项CoolProp），

•可以通过使用添加流体REFPROP库（选项REFPROP，仅在安装了REFPROP时可用），

•流体可以通过定义气体混合物管理器（选项混合物，仅限气体）。

可用的第三方库（CoolProp和REFPROP）列在确定按钮旁边。

不可压缩流体[仅适用于泵、风扇]

参数包括：

•密度 ρ

•运动粘度 ν

•导热系数 λ

•热容 cp

•蒸汽压力 pv（仅适用于液体）

可压缩流体[仅适用于压缩机、涡轮机]

这里需要一些气体属性，因为它们用于描述气体行为的气体模型中。这些参数包括：

•气体常数 R

•热容 cp（理想气体）

•摩尔质量 M（替代R）



•临界压力 p临界点，温度 T临界点和密度ρ临界点

•三相点压力 ptr，和温度 Ttr

•偏心因子ω

•热容系数 cpi(在零压力下)

•压缩因子 Z

•运动粘度 ν

•导热系数 λ

目前实现了以下气体模型。它们表示压力、温度和密度之间的关系（此处给出其倒数，即比容 v）：

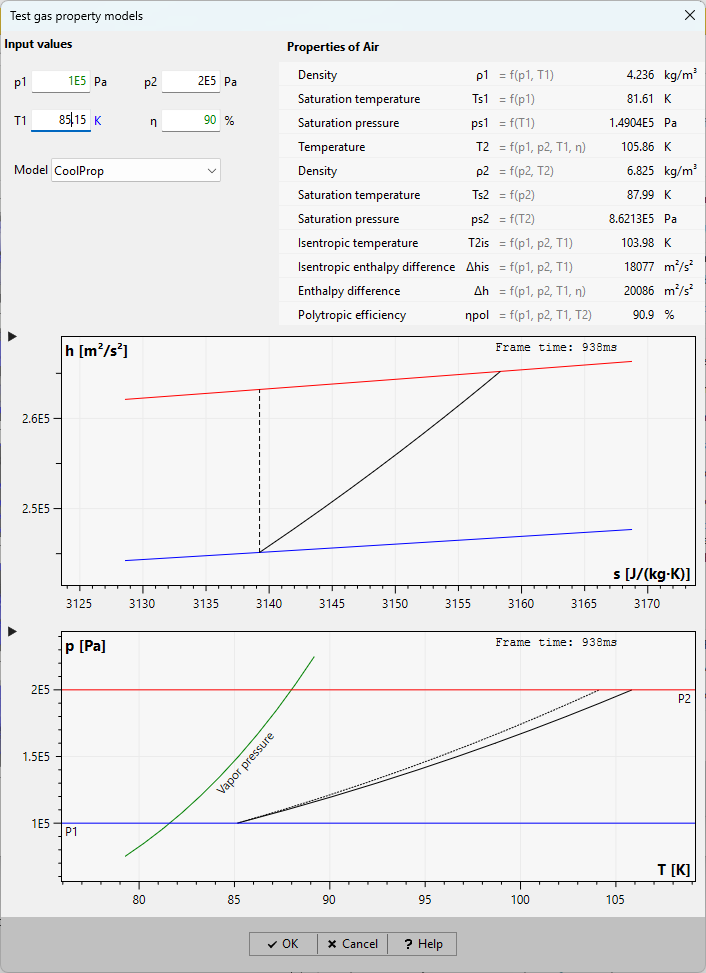

所实现的气体属性模型可以使用用户定义的数据进行测试。这些数据由热力学状态定义，该状态由 p 确定1且T1。利用这些值，密度 ρ1和比热 cp将被计算。后者通过以下方法在接近零的压力下计算得出：

.

此外，使用压力 p2气体将被压缩或膨胀至等熵温度 T2is将被计算。第二个温度 T2是在假设气体从状态 1 压缩或膨胀至压力 p2且效率为 η 的情况下计算得出的。相应的焓值和熵值 h 和 s 也会给出，参见 h-s 图。请注意，该图基于任意参考焓和熵。此外，还显示了一个 p-T 图。两个图中都给出了等熵（黑色虚线曲线）和多变（黑色实线曲线）状态变化。此外，饱和曲线 psat(T)，即蒸汽压力曲线也被绘制出来。如果选择了 CoolProp 或 REFPROP 模型，则饱和压力由这些库计算。否则，应用一条通过三相点和临界点的抛物线。

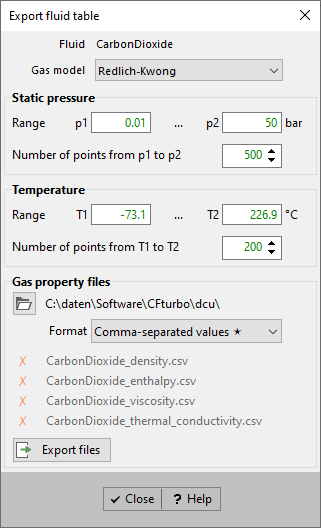

气体属性可以使用导出按钮导出到表格中。目前可以导出密度、焓、动态粘度和热导率的数据。这些数据将根据所选气体及其气体模型在压力和温度范围内导出。请注意，该范围的大小会影响计算所有数据所需的计算时间。有两种导出格式可用：逗号分隔值和Simerics.
