<< 点击显示目录 >> Simerics

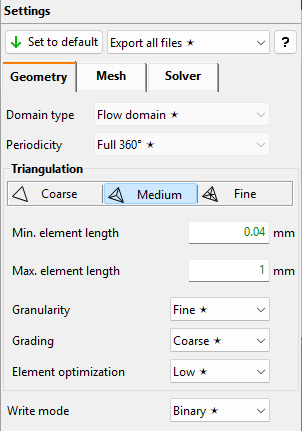

几何设置

除了STL设置外，用户可选择要导出的文件。

导出所有文件：配置文件（*.spro）和STL文件以及气体属性文件（仅可压缩流体）被导出。

仅导出配置文件：STL文件不被导出。如果用户希望生成具有不同设置（如网格参数、转速、边界条件值、流体数据等）的新配置文件，此选项可节省导出时间。在这种情况下，CFturbo导出窗口中的所有几何导出要求（如实体修剪）均被禁用。

仅导出STL文件：配置文件不被导出。此选项在因三角剖分不理想而需要重新导出某些（而非全部）组件的STL文件时有用。在这种情况下，不应覆盖引用所有组件的原始配置文件。

网格设置

网格设置全局应用于所有要导出的选定CFturbo组件。

以下全局网格参数可用：

•最小单元尺寸

•最大单元尺寸

•表面单元尺寸

如果用户希望为预定义区域设置特定参数，必须激活“使用表面局部单元尺寸”选项。
否则，所有区域均使用全局值“表面单元尺寸”。可为以下区域设置特定网格参数：

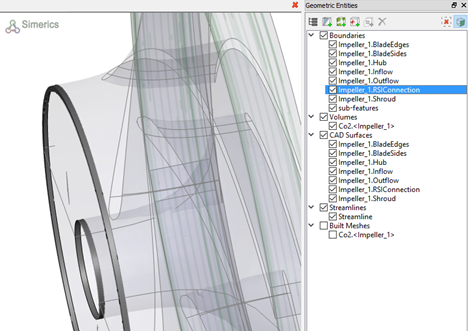

对于RSI连接表面，使用“轮毂”参数进行网格划分：

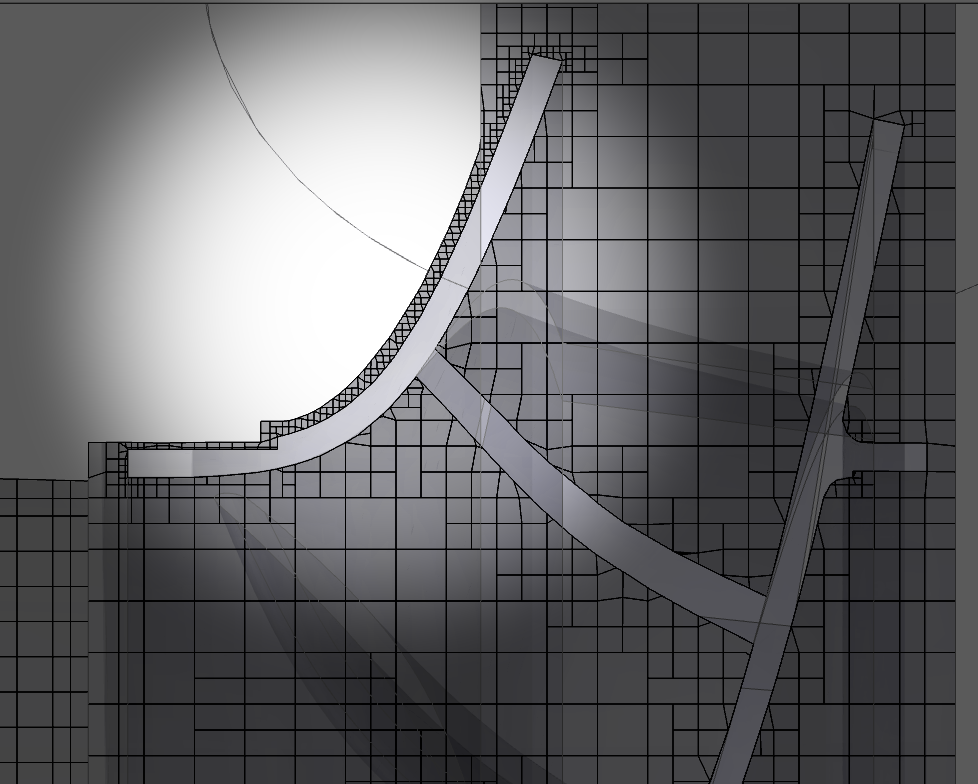

当需要在固体与机匣之间的间隙区域进行精细网格划分时，次级流道网格参数非常有用。
启用“细化机匣”选项后，为轮毂和围带设置的局部单元尺寸也将应用于机匣表面。

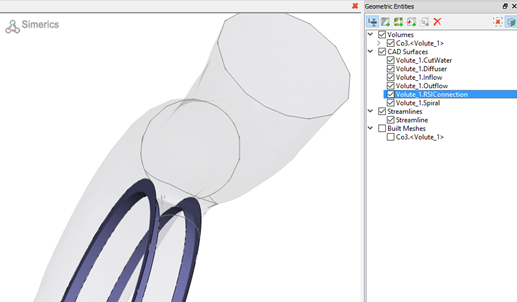

对于RSI连接表面，使用“螺旋”参数进行网格划分：

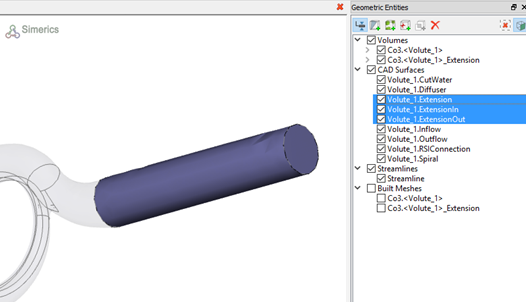

若导出蜗壳延伸段，则“扩压器”网格参数用于延伸段壁面。
“进口”和“出口”网格参数用于延伸段的进口和出口：

细化区域

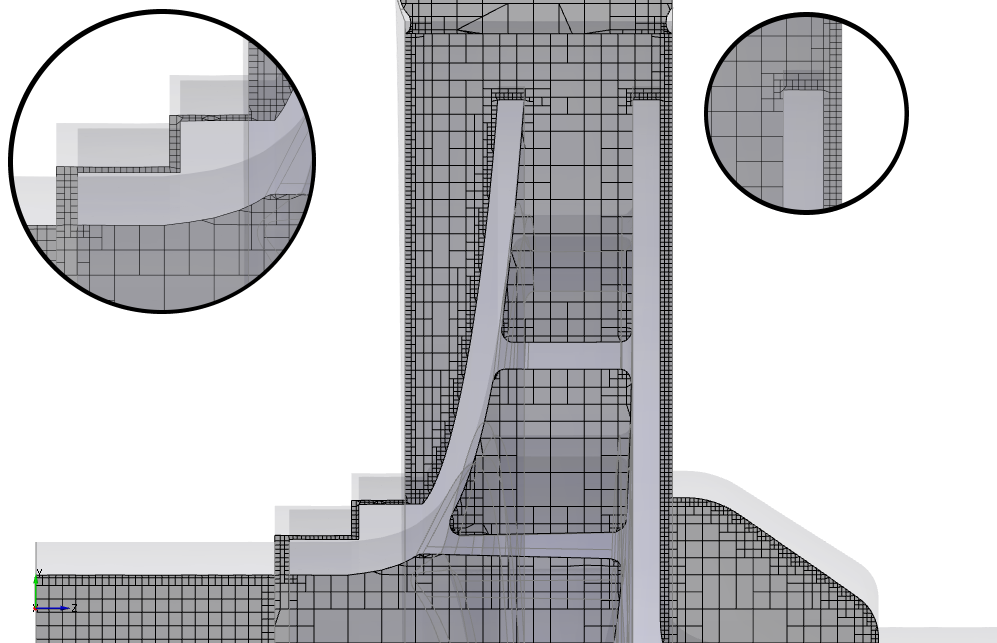

在某些情况下，网格细化区域比应用局部网格尺寸更有效。例如，在需要网格化极小间隙的次级流道仿真中尤为如此。下图展示了一个典型案例：

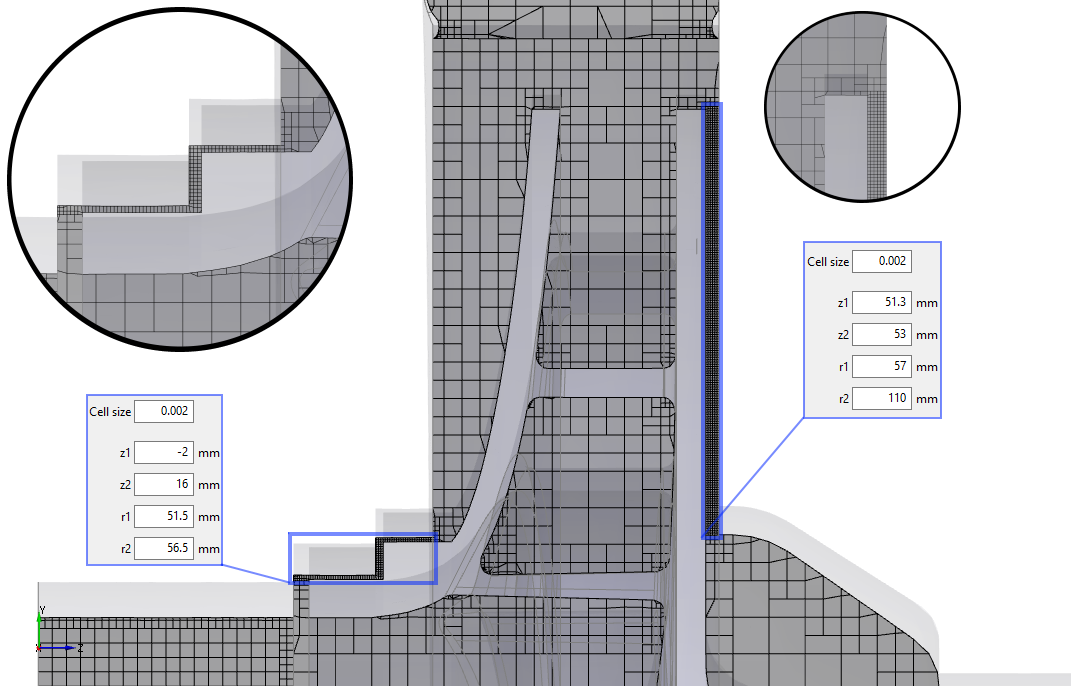

使用细化区域可在小间隙区域实现高质量细化，同时避免单元数量过多。细化区域可应用于整个几何体，并通过定义细化单元尺寸和圆柱形细化区域来设置：

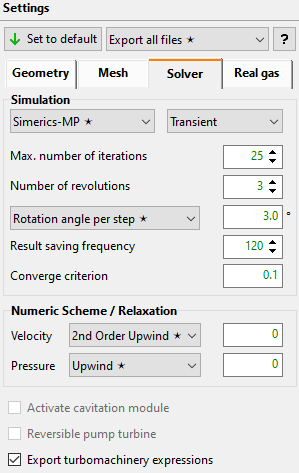

求解器设置

提供以下参数：

•求解器选择（Simerics-MP或Simerics-MP+）

•选择仿真类型：稳态或瞬态

•迭代次数

•结果保存频率（仅适用于瞬态仿真）



对于瞬态仿真，提供两个特殊参数。这些参数与Simerics原始参数不同，但更适用于涡轮机械：

•转速：要模拟的叶轮旋转圈数。原始Simerics参数“仿真时间（持续时间）”通过此新参数和叶轮转速计算得出。默认值为3转。

•每步旋转角度：每步网格旋转的角度。原始Simerics参数“时间步数”通过此新参数和要模拟的旋转圈数计算得出。默认值为3度。



•全局收敛准则可设置。该值用于所有活动模块。若使用Simerics默认值（稳态仿真为0.001，瞬态仿真为0.1），则值不会写入SPRO文件，允许Simerics在用户通过Simerics-GUI在稳态与瞬态仿真之间交互切换时自动更改值。

•数值格式与松弛值

•空化（默认对泵启用）。不适用于可压缩流动（压缩机、燃气轮机、风机）

•可逆式水泵水轮机：启用此选项后，使用适配边界条件将泵模拟为水轮机。


•涡轮机械表达式有助于检查仿真收敛性。
重要提示：对于低于4.2.8版本的Simerics，不支持绘制用户定义表达式，且可能在这些版本中引发问题。

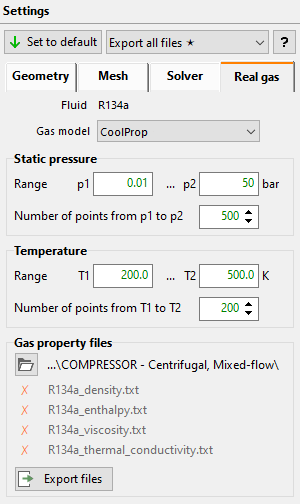

真实气体

若仿真中使用的流体为可压缩流体，则可导出密度、焓、动力粘度和热导率数据。前提是气体模型为CoolProp或REFPROP。在这种情况下，必要条目将写入spro文件。数据将根据所选气体及其气体模型在压力和温度范围内推导得出。请注意，该范围的大小会影响计算所有数据所需的计算时间。

不支持的字符

目前，组件名称中不允许使用字符“_”。
