在此设计步骤中，可设计并计算出口或进口扩散器的几何形状。

尺寸 x,y 平面

通常，提供 3 种基本形状：

	切向扩散器
	径向扩压器
	样条扩散器

切向扩散器更易于制造，径向扩散器具有最小化切向力的优势。样条扩散器与径向扩散器类似，但具有更大的灵活性。

切向扩散器

对于切向扩散器，可指定偏心距：

	的右侧侧面平行于中心线（垂直于最后一个螺旋截面）。扩散器仅向左侧打开。
	扩散器向两侧打开（默认）。
	的左侧侧面平行于中心线（垂直于最后一个螺旋截面）。扩散器仅向右侧打开。
	可手动指定偏心距。

径向扩压器

对于径向扩散器，可选择角度ε出口支管与连接叶轮中心和出口支管中心的线之间的角度。

样条扩散器

对于样条扩散器，需定义角度φ连接叶轮中心↔出口支管中心与扩散器起始截面之间的角度。点 0 和点 4 是入口和出口截面上中线的起点和终点，点 2 由这些截面的相应垂线交点确定。点 1 和点 3 的位置影响中线的曲线形状。

通过点击默认，可恢复扩散器几何形状的默认值。

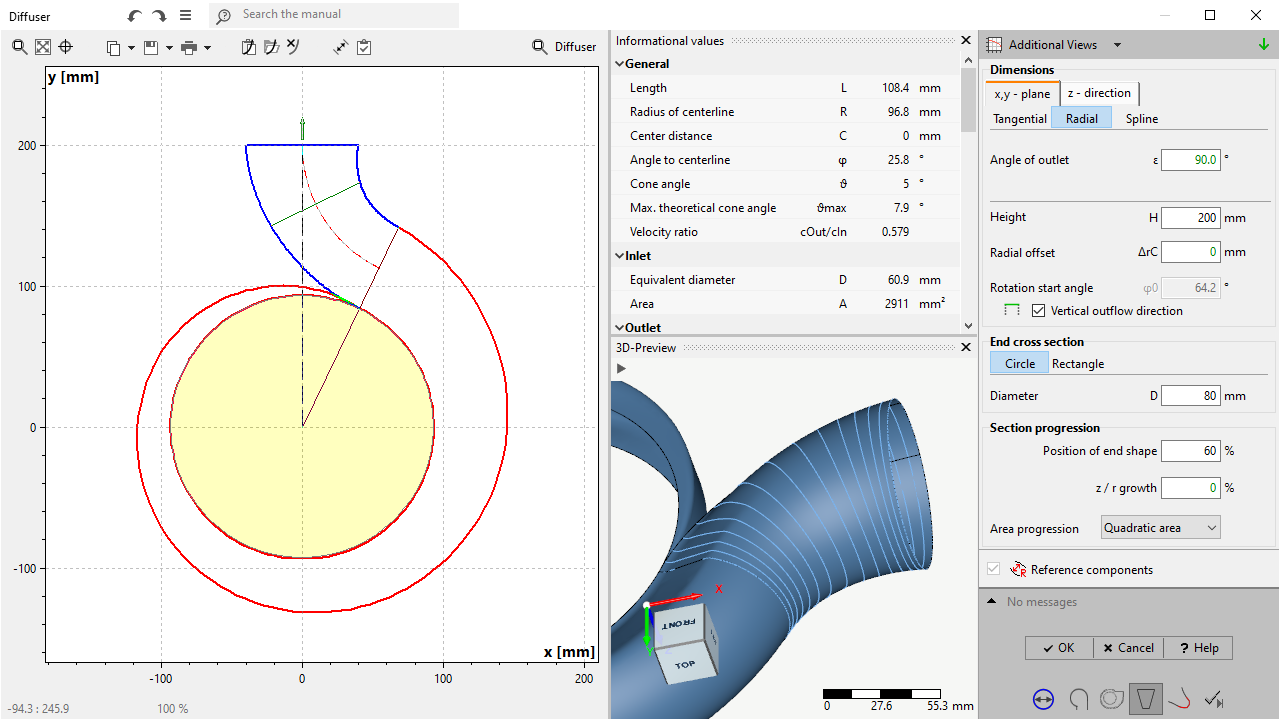

扩散器的延伸长度 H 可在面板中定义尺寸 x,y 平面.

对于所有扩散器形状，扩展由扩散器高度定义H，即从扩散器出口到通过中心点的平行线的距离。

距离C从 H 线到中心点的距离显示为信息，既在图表中也在数值中显示于信息面板完成。

扩散器的起始位置由角度定义φ0，其中 0° 为水平向右。整个蜗壳可通过此值旋转。通过使用按钮垂直出流方向蜗壳可旋转至压力接头的垂直方向。

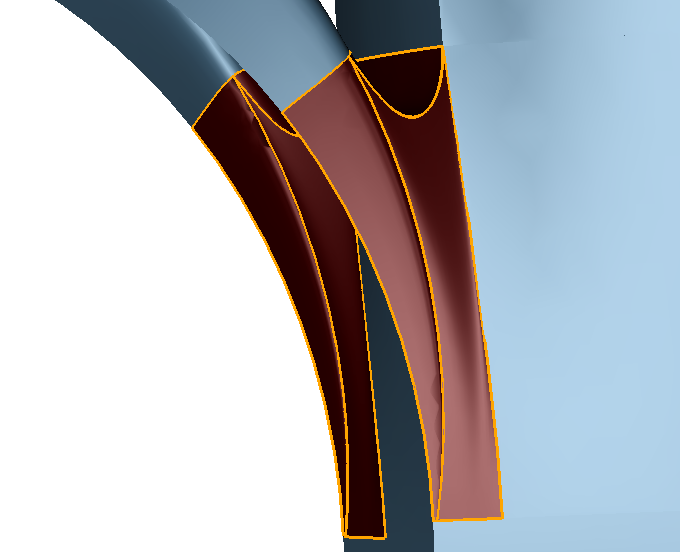

此外，扩散器可通过高度偏移 ΔrC垂直于螺旋接口偏移，以减少螺旋与扩散器的交叉。

高度偏移可增加隔舌的可用空间，以便将其定位到更接近所需半径的位置。

尺寸 z 方向

有两种选项可用于对齐扩散器在z 方向，即弯曲和偏移（倾斜）。

弯曲

扩散器在z 方向的弯曲由下图所示的中心线参数描述。曲线以直线段开始和结束，并在其间圆角过渡。

z 弯曲曲线由

•轴向延伸Δz

•半径描述R

•线的角度α

z 弯曲在图表中以蓝色中心线表示。

偏移

有 4 种偏移选项：

	扩散器截面在负 z 方向偏移，以避免 z 坐标高于最后一个螺旋截面
	扩散器相对于 z 方向居中发展（默认）。
	扩散器截面在正 z 方向偏移，以避免 z 坐标低于最后一个螺旋截面
	可手动指定两个方向的偏移。此外，可选择扩散器的进展方式：相对于扩散器长度呈线性或二次。

下图说明了此功能：左侧居中设计，右侧负偏移。

端部截面

的端部截面扩散器可为圆形或矩形。直径D可直接定义或从标准表格中选择。对于矩形端部截面，可选择高度和宽度 c。

截面级数

的端部形状位置指定沿扩散器达到端部截面类型的百分比位置（默认 = 100%）。为达到特定截面积，需对这些截面进行缩放。除了在两个方向（z 和 r）上均匀缩放外，还可定义缩放比例（z/r 增长）。

选择面积进展影响变形截面的缩放。

线性混合	两个不同截面之间的变形是线性的，导致二次面积进展。（未缩放）
线性面积	变形截面的大小被缩放以实现线性面积进展。
二次面积	变形截面的大小被缩放以实现从扩散器入口到端部形状位置的二次进展。到扩散器出口的进展再次变为线性。
自定义面积	变形截面的大小根据贝塞尔曲线进行缩放。

双蜗壳隔板

的隔板端部位置定义扩散器内隔板的相对长度。

• 圆弧近似详情

可能的警告

问题	可能的解决方案
无效的 z 弯曲轴向延伸 Δz。检查所有 z 弯曲参数。

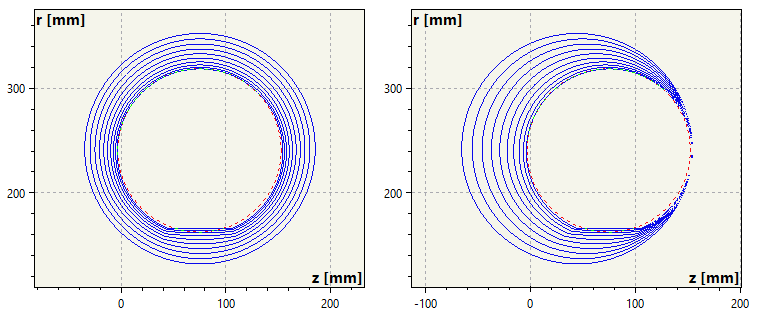

当前 z 弯曲无效，因为 Δz 超出有效范围。	三个 z 弯曲参数（轴向延伸 Δz、半径 R 和角度 α）相互影响其有效范围。显示的一个参数的推荐范围在另外两个参数保持不变时有效。最大 z 延伸取决于角度 α。调整一个或多个Z形弯曲参数。

问题

可能的解决方案

无效的 z 弯曲轴向延伸 Δz。检查所有 z 弯曲参数。

当前 z 弯曲无效，因为 Δz 超出有效范围。

三个 z 弯曲参数（轴向延伸 Δz、半径 R 和角度 α）相互影响其有效范围。
显示的一个参数的推荐范围在另外两个参数保持不变时有效。

最大 z 延伸取决于角度 α。
调整一个或多个Z形弯曲参数。
