蜗壳 > 螺旋发展区域

在螺旋对话框中，可使用“附加视图”按钮显示以下信息：

三维预览

三维模型当前设计的螺旋发展区域。

与以下参数相关的一些信息值：端部截面显示如下：

螺旋损失采用以下理论进行预测：Aungier[仅限出口蜗壳]：

螺旋轮廓	蜗壳正视图（x-y）

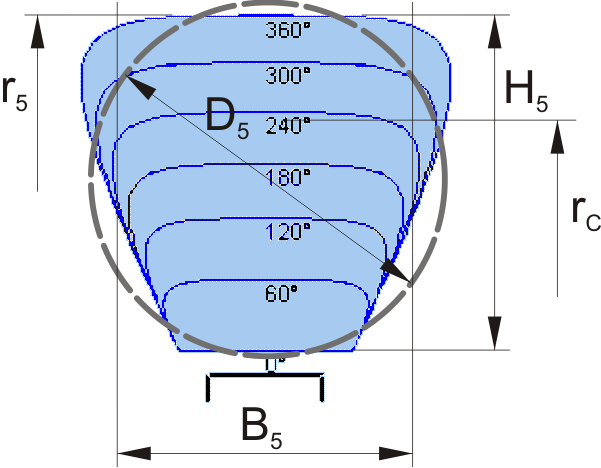

截面组	蜗壳截面图（z-r）
半径进展	半径分布 (φ-r)
面积变化率	面积分布 (φ-A)
面积-半径比	面积/重心半径 (rC) 分布 (φ-A/rc)
轮廓角变化	外螺旋轮廓与圆周方向之间的夹角 (φ-α)。注意，由于轮廓角的微分特性，该分布的连续性降低了一阶。
