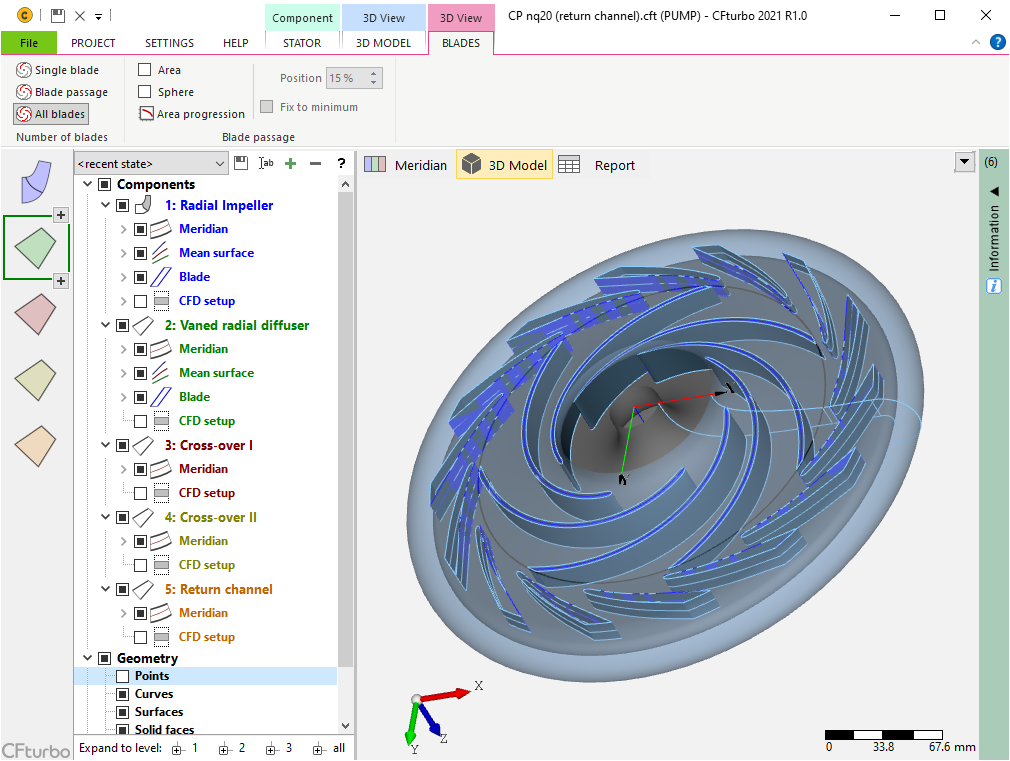

选项卡3D 模型包含项目设计状态的三维表示。此视图有其自己的上下文相关功能区选项卡，参见3D 视图.
CAD模型可以导出为IGES、STEP、STL、Parasolid或BREP格式——参见导出。导出时，仅考虑当前可见的几何元素。
导航
3D显示可以通过以下方式控制：鼠标:
|
围绕可视化几何体的中心或3D对象上的点击点进行旋转
|
||
|
2缩放（也可使用鼠标滚轮）1绕Z轴旋转 |
||
|
移动 |
这些功能可以通过以下方式分配给鼠标按钮：首选项/常规.
此外，3D视图对鼠标移动和鼠标点击的响应方式如下：
鼠标移动 |
激活光标下3D对象的高亮显示。 |
鼠标左键 |
分别选择或取消选择光标下的3D对象。在空白区域点击时，所有3D对象将被取消选择。 |
<Ctrl> + 鼠标左键 |
多选3D对象。 |
鼠标右键 |
打开上下文菜单，显示所有选中3D对象的显示属性（参见模型树（左侧）). |
菜单
上方菜单中的3D表示3D 模型与3D模型 - 叶片您可以找到仅具有视觉效果但不改变几何模型的按钮。
• 模型显示（顶部）
模型树
左3D表示的是模型树。在那里，所有可用的几何部件都以树状结构列出，并且可以单独配置。
• 模型树（左侧）
三维预览
在许多设计步骤对话框中，可以通过以下方式显示当前设计部件的3D预览：附加视图顶部的按钮。
3D预览的行为与上述3D模型视图相同。出于性能考虑，3D对象最多以中等分辨率显示。
另请参阅：
• 打开/ 保存设计
• 数据导出
