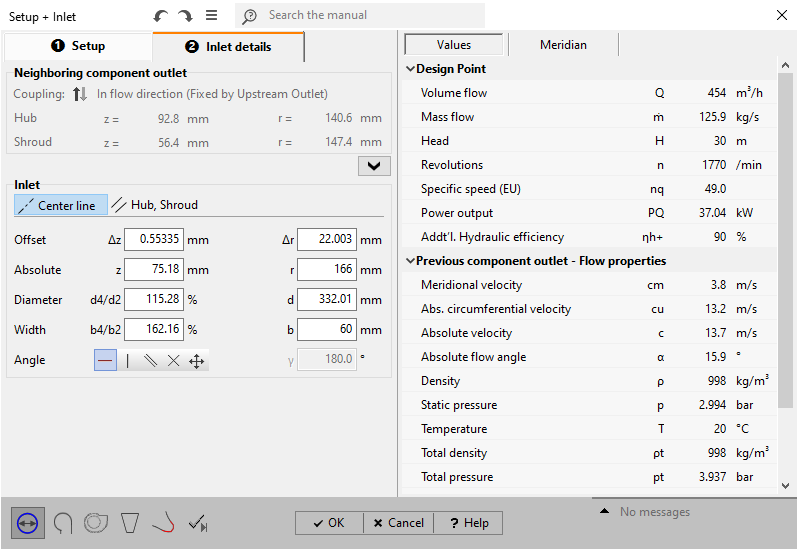

在页面上进口细节可指定入口界面的详细信息。

详情：参见界面定义

独立蜗壳

对于独立蜗壳，您必须首先定义入口界面首先（轮毂和轮盖侧的z和r），而不是指定d在和b在值在页面设置.

通过使用按钮，您可以将此界面定义传输到几何体。在右侧页面子午面您现在应看到所需的入口几何形状。

直径和宽度比

如果上游组件是叶轮，则会出现额外的直径比d4/d2和宽度比b4/b2编辑字段。在此，您可以使用经验函数定义入口直径和入口宽度。

信息

页面值右侧面板包含设计点的一些信息（全局设置）以及上游组件出口处的流动特性。
