<< 点击显示目录 >> 设置

在页面上设置您可以定义用于螺旋设计的一些通用属性。

通用

•蜗壳类型
单蜗壳（默认）：此简单类型常用，具有单个隔舌。
双蜗壳：设计第二个隔舌（分流器）以减少径向力。

•蜗壳的材料密度是一个信息值，与水力或气动设计无关，但用于计算几何属性。密度值可直接输入，或通过按下输入区域旁边的设置按钮从列表中选择。

设计流量

•容积效率 ηv（默认值：1.0）
用于考虑任何内部容积损失（再循环）

•流量系数 FQ（默认值：1.0）
用于超尺寸设计，特别是在过载运行时提高效率



请注意：

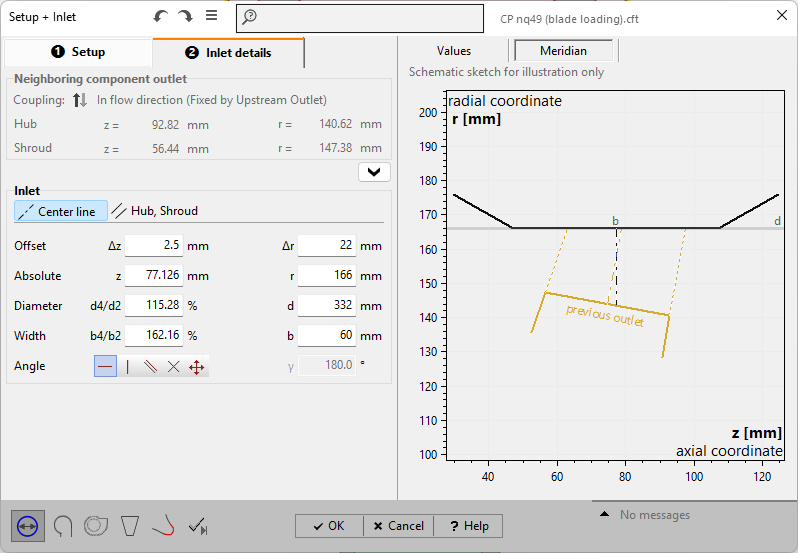

对于独立蜗壳，您必须首先定义入口界面首先，参见进口详情，而不是指定d在和b在值。



[用于泵、风机、压缩机]

d在和b在适用于前一个组件的出口。如果前一个组件是叶轮，则d4和b4使用比值d4/d2和b4/b2确定，这些比值根据比转速nq的函数计算得出（见近似函数).

点击设置默认值顶部按钮可重新计算标准值。

出于流动原因，叶轮与隔舌之间的短距离是可取的。然而，出于声学和振动原因，需要一定的最小距离。入口宽度b在应选择使得蜗壳末端截面的宽度/高度比接近1。比值b4/b2可在相对较宽的范围内变化，而不会对效率产生显著的负面影响。对于具有开放式叶轮侧的离心叶轮，b4/b2值可达2。但在较高比转速（较宽叶轮）下，高宽度比会对流动产生负面影响（强烈的二次流、湍流损失）。在这种情况下，b4/b2应在1.05至1.2之间。

值d在和b在与相应的界面值.

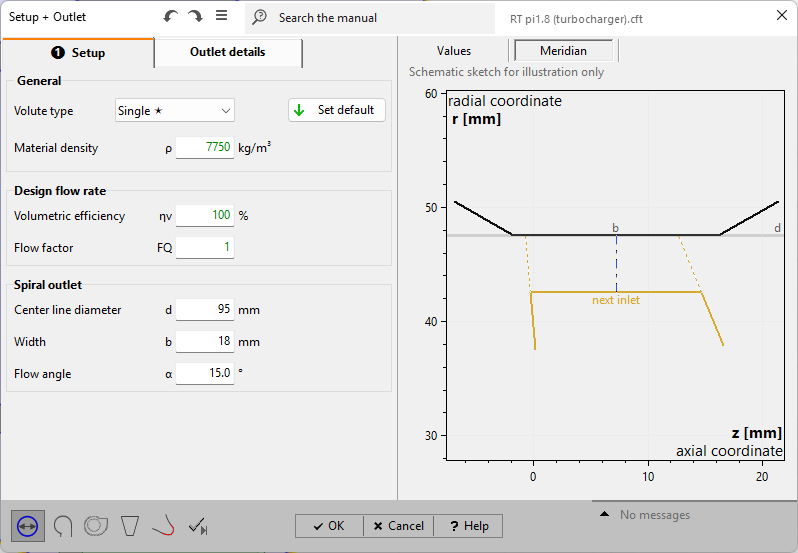

[用于涡轮机]

d外和b外必须由用户设置。

信息

右侧显示各种计算值，供参考（值):

[用于压缩机、涡轮机]



可能的警告
