► 蜗壳 | 螺旋发展区域

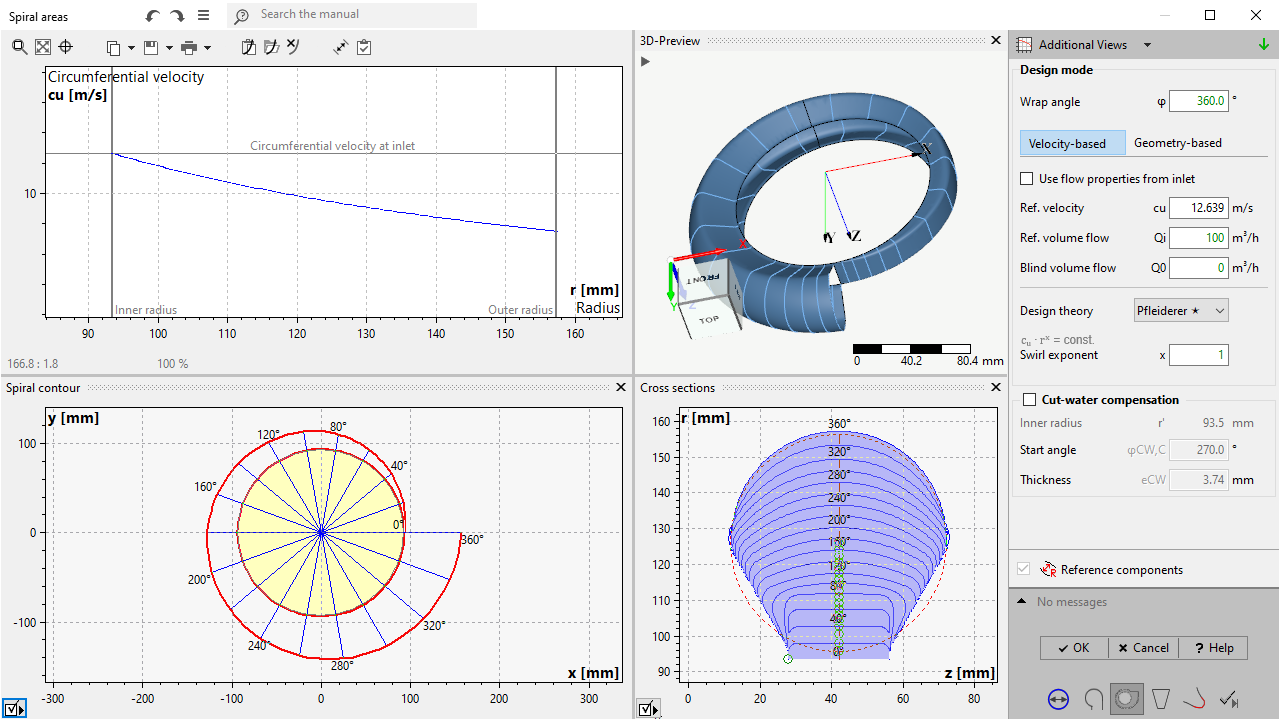

在此窗口中可设计和计算螺旋发展区域。

设计模式

↑和曲率增大:子午延伸的减小可定义 - 默认值为360°。略微减小包角有助于切水设计。

您可在两种类型之间选择设计规则用于蜗壳计算:

基于速度::普夫莱德雷尔或斯特帕诺夫

基于几何:由截面高度或横截面积或面积与质心半径之比定义

详细设计规则

隔舌补偿

在面板中隔舌补偿您可为切水设计指定参数。

详细切水补偿

圆弧近似

对于矩形或梯形截面的螺旋,提供圆弧近似已提供。

圆弧近似详情

可能的警告

问题

可能的解决方案

无法精确计算螺旋轮廓。
检查几何和“蜗壳/入口定义”。

由于异常流入方向或蜗壳横截面定义,无法计算螺旋截面。

过窄的横截面形状可能导致不合理的高宽比。请尝试选择其他横截面形状。

蜗壳末端横截面不合理。
检查几何和“蜗壳/入口定义”。

末端横截面的属性不合理,例如H5/B5比值过低或过高。

检查末端横截面的属性。

另请参见错误提示“无法精确计算螺旋轮廓。”。

蜗壳入口处的流动角过大。
检查设计规则的流动属性。

由于参考参数无效导致流动角超过70°,无法计算螺旋截面。

对于基于速度的设计规则,内半径处的流动角由cm和cu决定。而cm由体积流量Qi

cm无冲击i / (d b π),

周向速度直接设定。增大cu或减小Qi以减小流动角。

tan(α) = cm / cu

由于无效的流入条件,螺旋轮廓计算失败。
检查“蜗壳/入口定义”。

由于无效的流入方向(即无效的流动角),无法计算螺旋截面。蜗壳入口处的流动角必须为正且应较小(<~45°,90°完全无效)。可在“蜗壳/入口定义”的“蜗壳”页面右侧“数值”处检查:流动角α。

入口流动角由上游组件的旋流定义。若无上游组件,则流入角由“全局设置/流入”定义。检查旋流是否在所述范围内。目前不支持蜗壳入口处的对转叶轮。

最后一个横截面定义的角度大于螺旋包角。

一个或多个横截面定义在位置φ > 螺旋包角φ处。

调整横截面定义的周向位置(“蜗壳/横截面”)或螺旋包角(“蜗壳/螺旋区域”)。

自动轮廓更新已激活。
横截面尺寸不固定,并适应外部流动属性。

若入口侧或任何螺旋属性被修改,螺旋横截面范围将自动更新。

要固定螺旋横截面范围,可取消选中右上角的“自动”计算。然后需手动启动计算(如有需要)。
