SCDM二维平面基础操作

在CFD中很多问题可以简化为二维问题来分析,所以我们可能会遇到如何二维建模以及如何在现有二维几何的基础上进行延伸操作,比如我创建了一个二维矩形平面,中间有一个圆形(风扇)要作为旋转域,那个势必要将圆从矩形区域分割开来定义,这也是今天一个姑娘的问题,这里我比较喜欢采用SCDM解决这种问题,操作简单易懂。

问题1:二维模型如何直接创建

这个之前有专门写过文档整理过操作方法,可以查看下方文档:

二维模型怎么绘制?

问题2:三维模型如何抽取二维

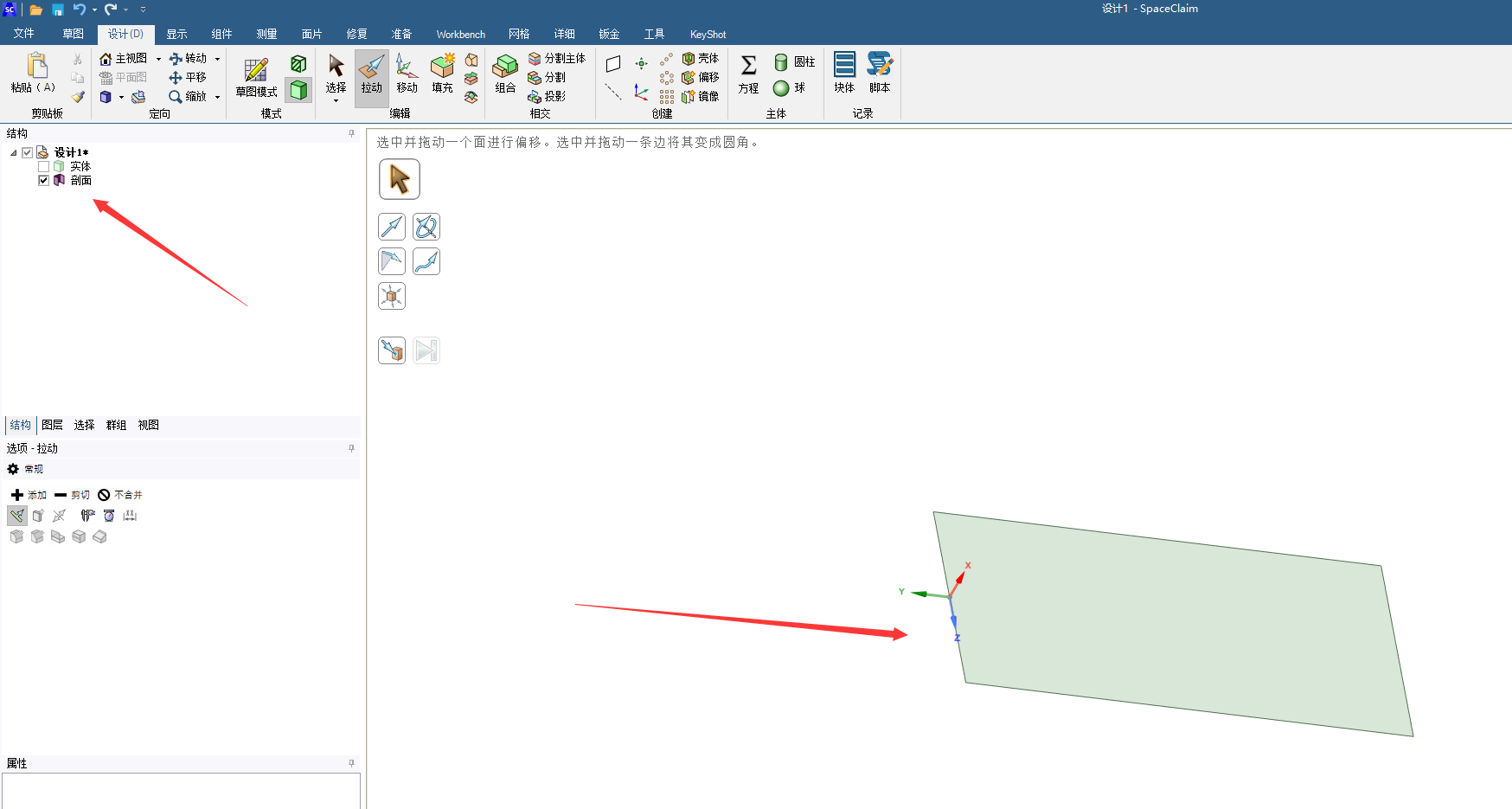

这种情况多出现在简化计算的场合,如果模型是对称的我们可以直接抽取中间面,如果我们模型不对称,那就可以采用手动抽取的方法,这里以非常简单的圆柱来演示这2种方法:

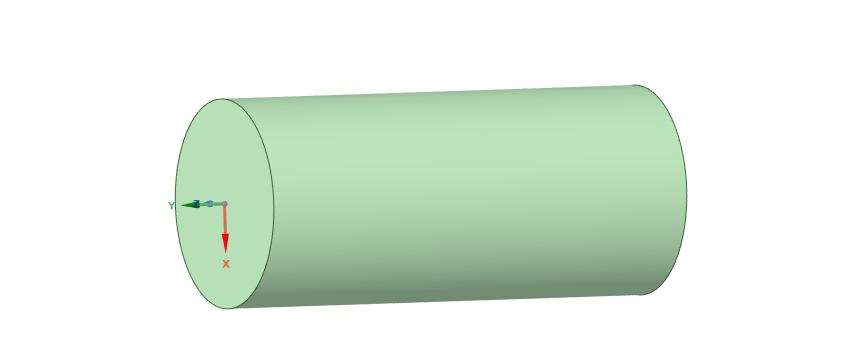

我们先在SCDM中创建一个三维圆柱,尺寸可以任意给定

  • 直接抽取中间面

这个功能的意思是你在三维模型上选择2个平面,我可以从三维几何中给你切2一个平面出来也就是二维平面,但是比较有局限性,我只能沿着圆柱径向去切,如果要轴向且出圆柱的矩形平面,这个功能就实现不了了。

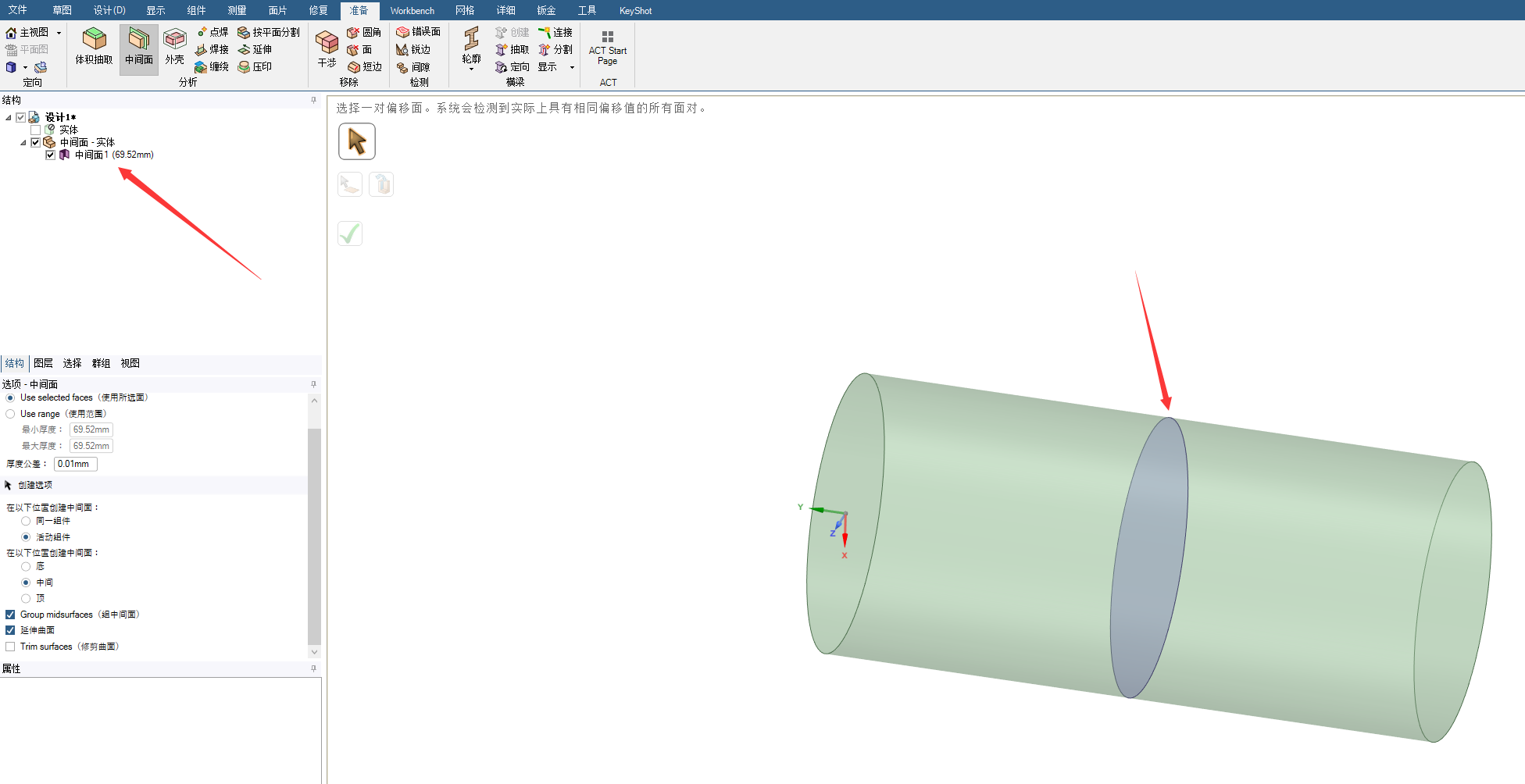

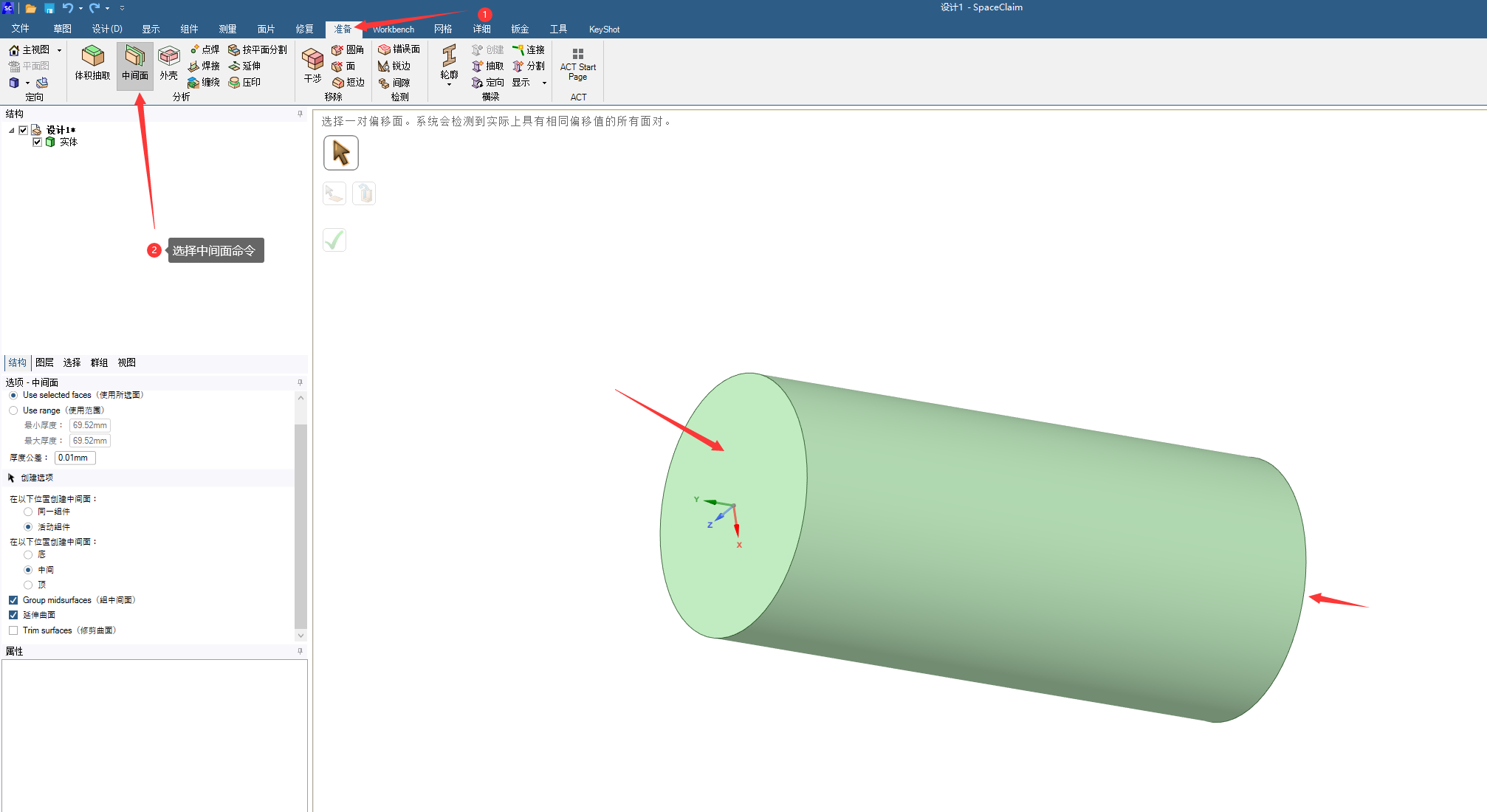

选择圆柱的左右2个平面,点击√就能抽取了,效果如下:

  • 手动抽取二维平面

这个就很随意了,你想抽取任何位置的都可以自定义,能够满足绝大部分需求。

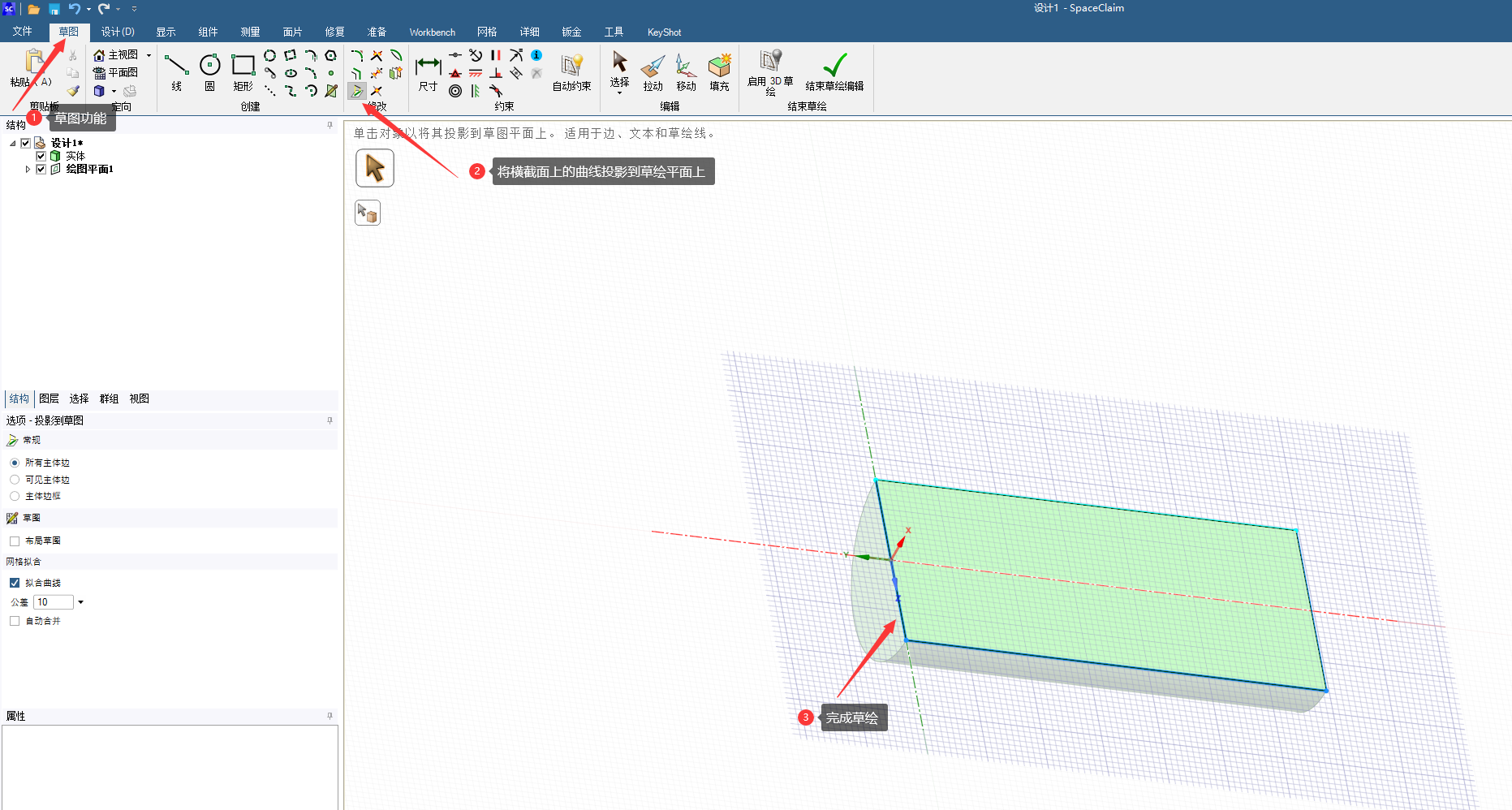

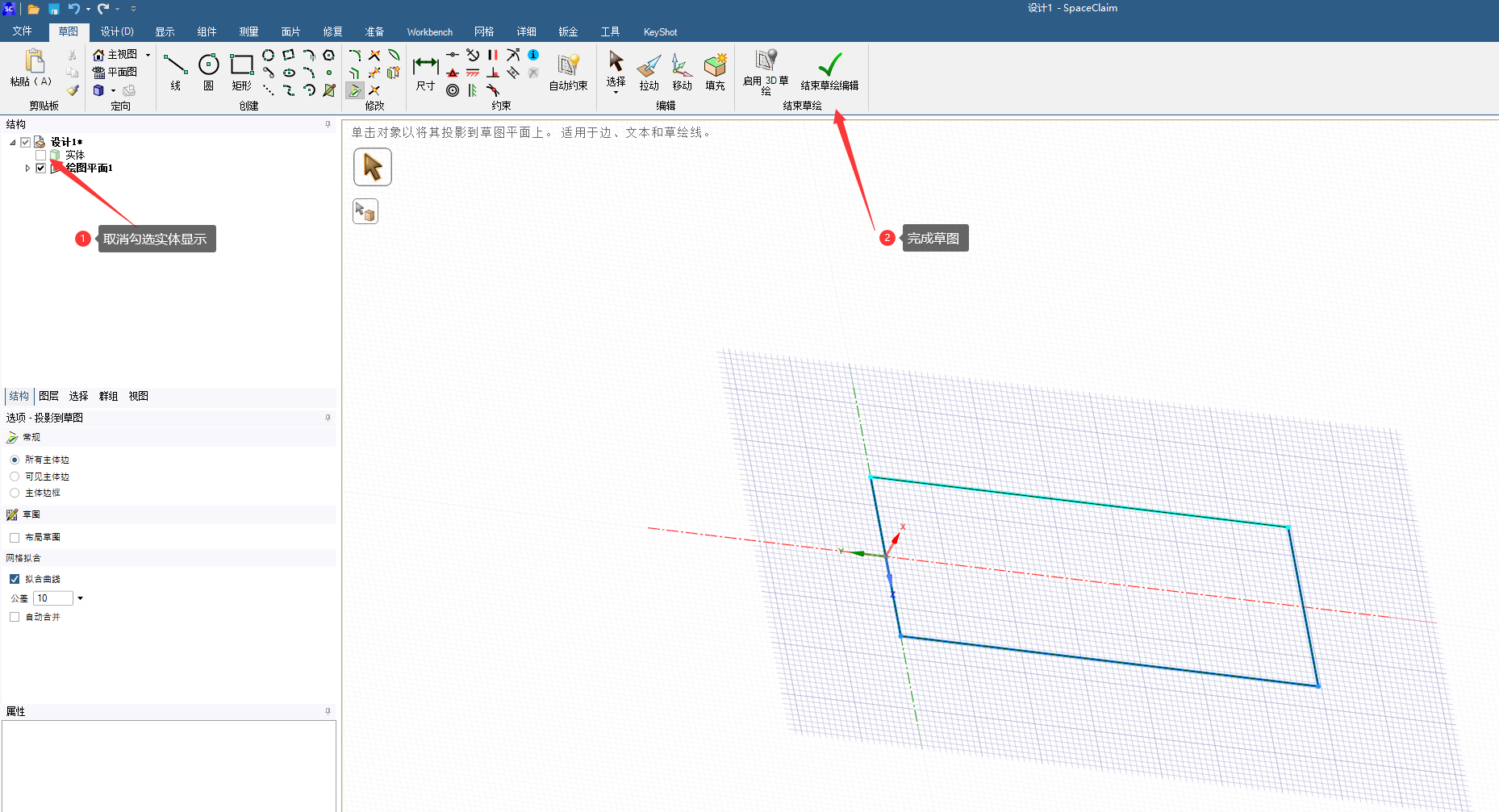

具体操作是在你想要创建二维模型的位置也就是平面上创建一个参考平面(如果正好在x/y/z轴面上这一步不需要),然后在这个平面上进行草绘,草绘的时候直接提取模型的边线即可,最后在点击完成草绘之前把三维模型先隐藏了,就可以了。

还是以SCDM中这个圆柱模型为例,比如我要提取圆柱轴向的横截面作为二维平面,那我就在xy平面或者yz平面创建草绘


二维模型提取成功!

具体操作可以查看下方动画:

不论是简单的模型也好复杂的模型也罢,都可以通过这个方法来获取二维模型!

问题3:如何对二维模型进行操作

二维模型的操作主要包括分割、合并、组合等,接下来分别演示几个使用场景!

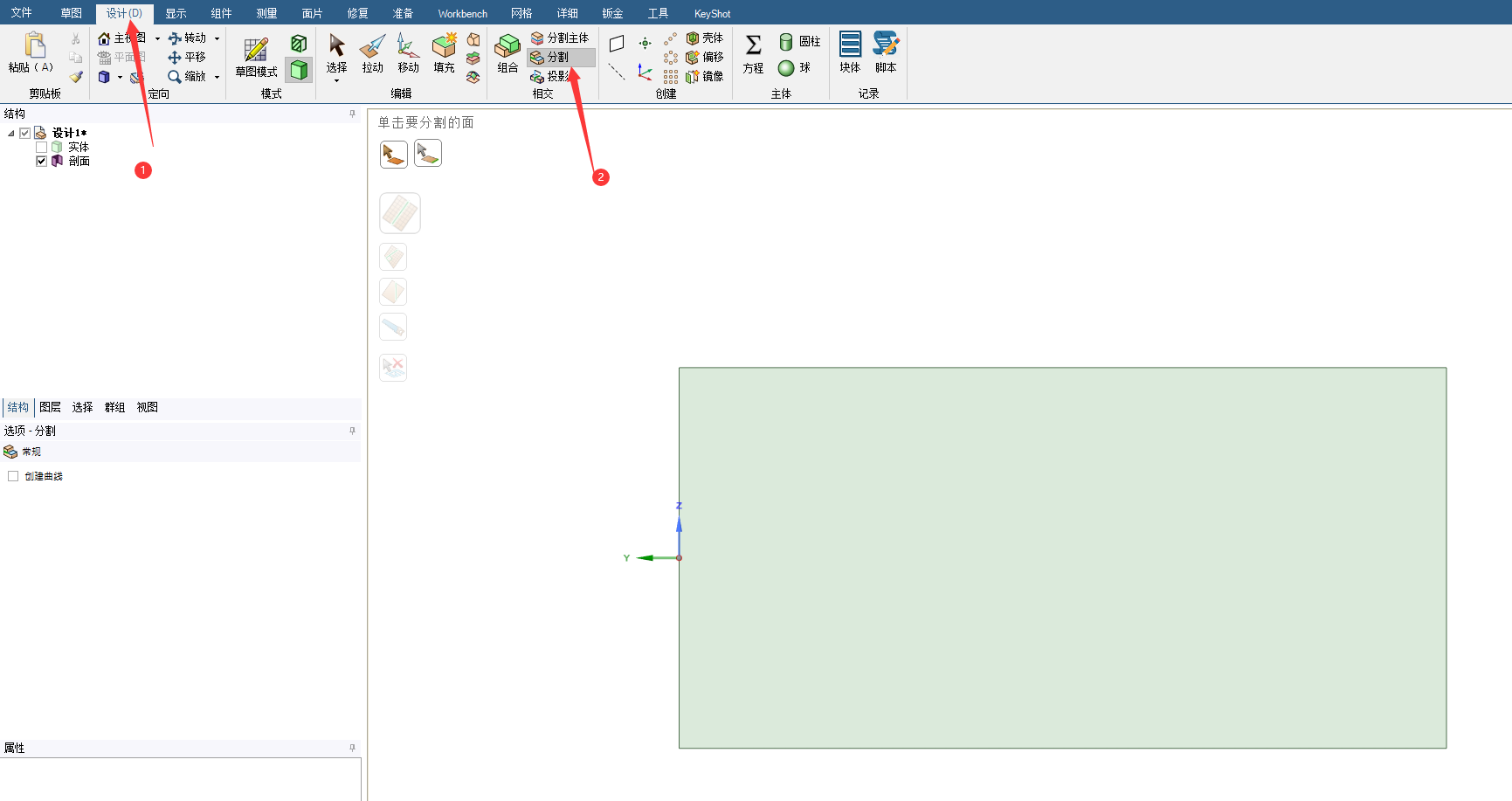

面分割的使用场景可能是流体域中上半部分是空气下半部分是水,所以要分割开来。点击设计菜单下的分割命令

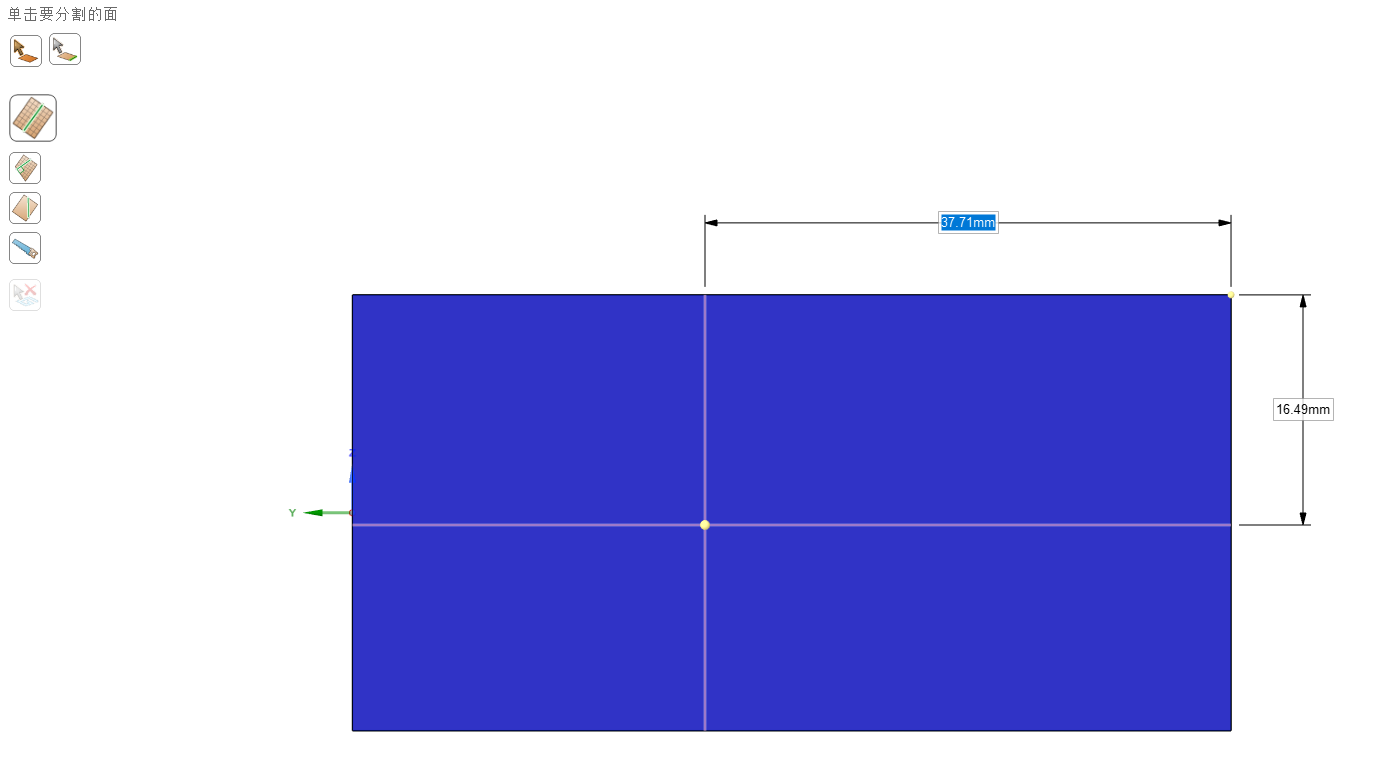

首先单击要分割的面,然后移动鼠标就可以看到具体的分割方案,可以分为多个部分也可以上下分割,如果是上下分割的话可以从中间分割也可以指定比例,比如上面占比30%下面占比70%等

具体操作可以查看下方动画:

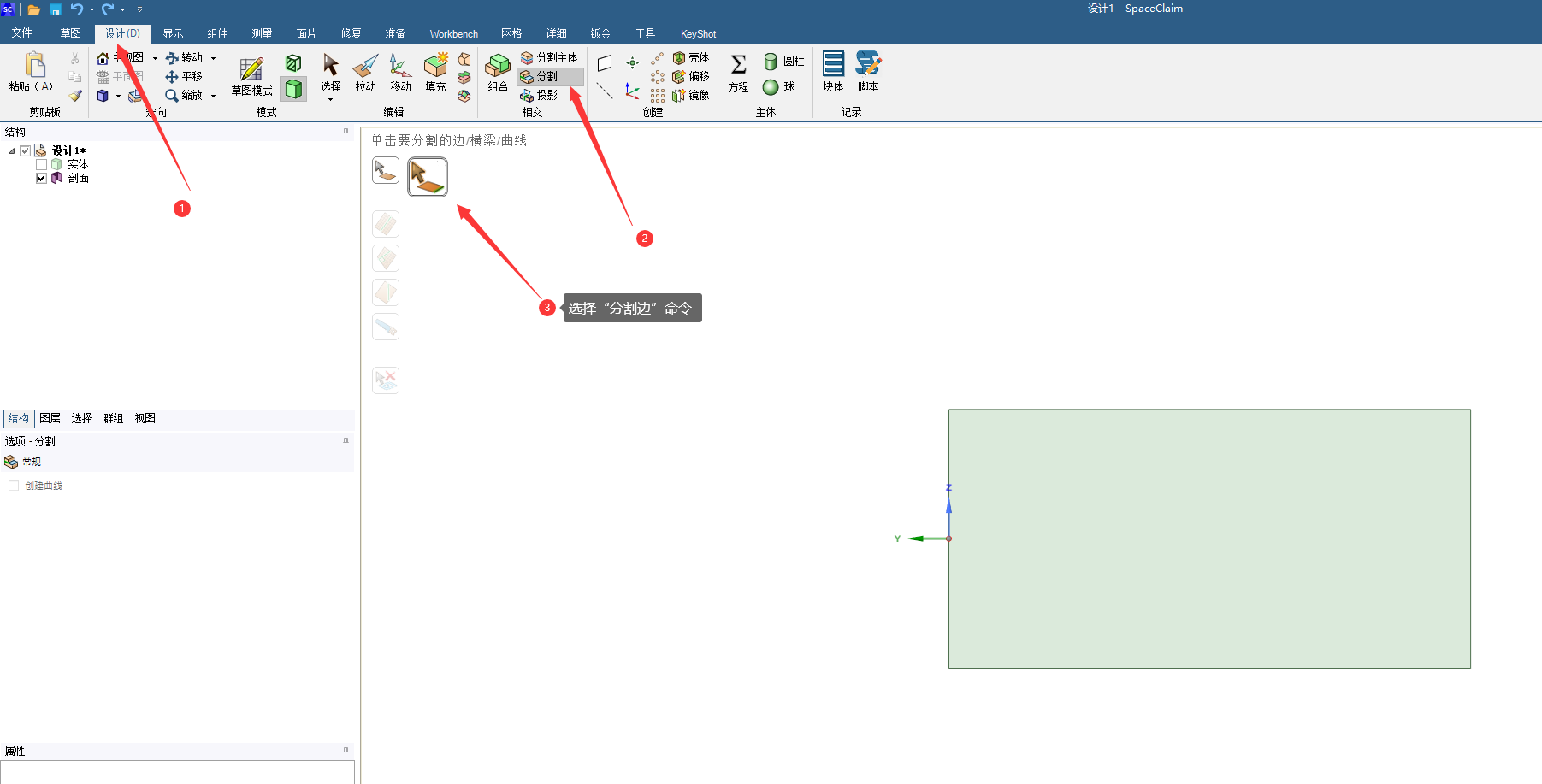

这个主要使用场景可能是二维平面中有一条边线,中间一段是进口,上下2段可能是壁面,比如梯级管道内流动二维问题。这里具体操作就是对线条进行分割了。

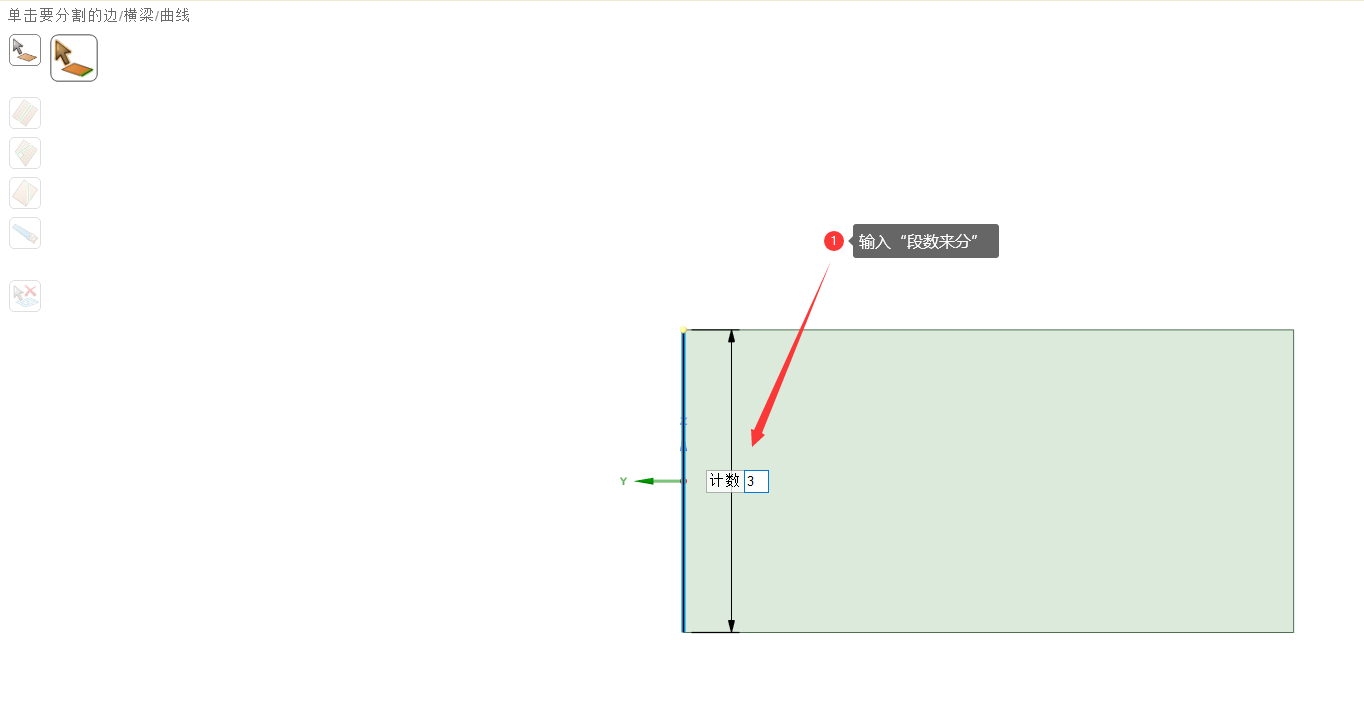

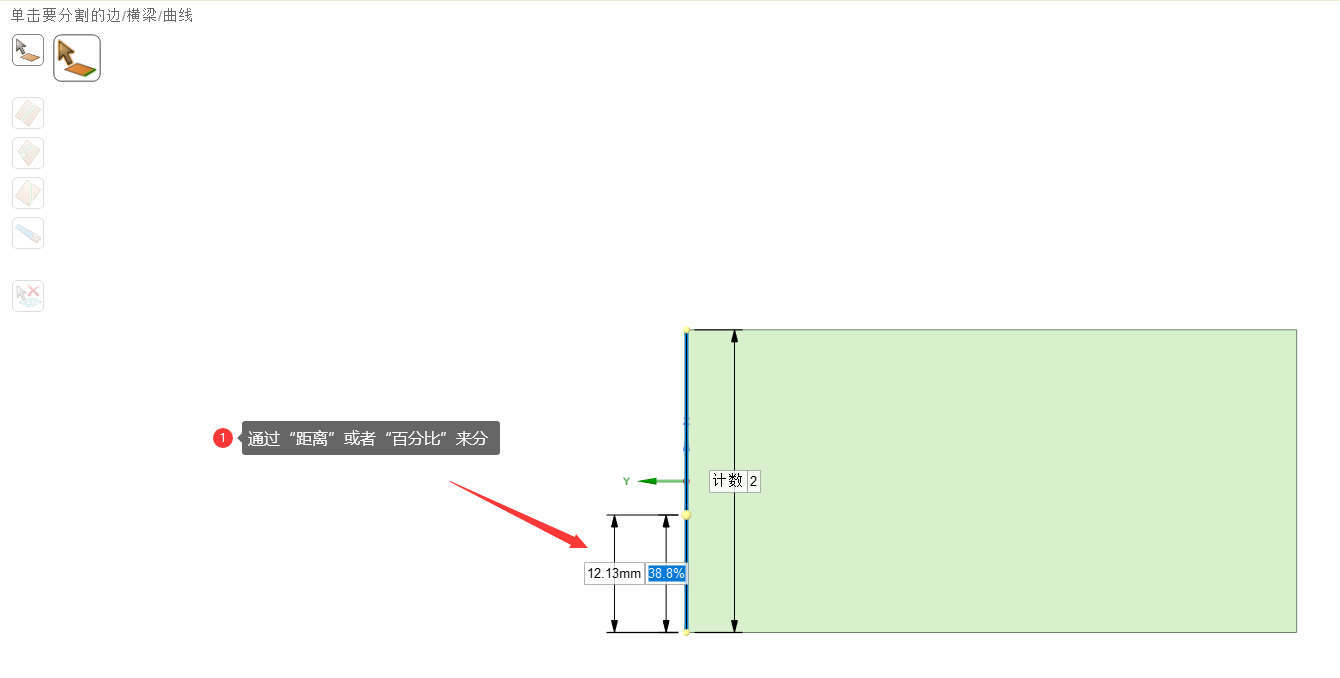

点选要分割的边线,然后定义分割位置,可以是中点或者百分比或者平均分为几段。


具体操作可以查看下方动画:

  • 分割平面

这个就更常见了,就像开头讲的要在静止域中分离一个旋转域出来,那么就要在矩形中切割一个独立的圆出来,定义为2个part!

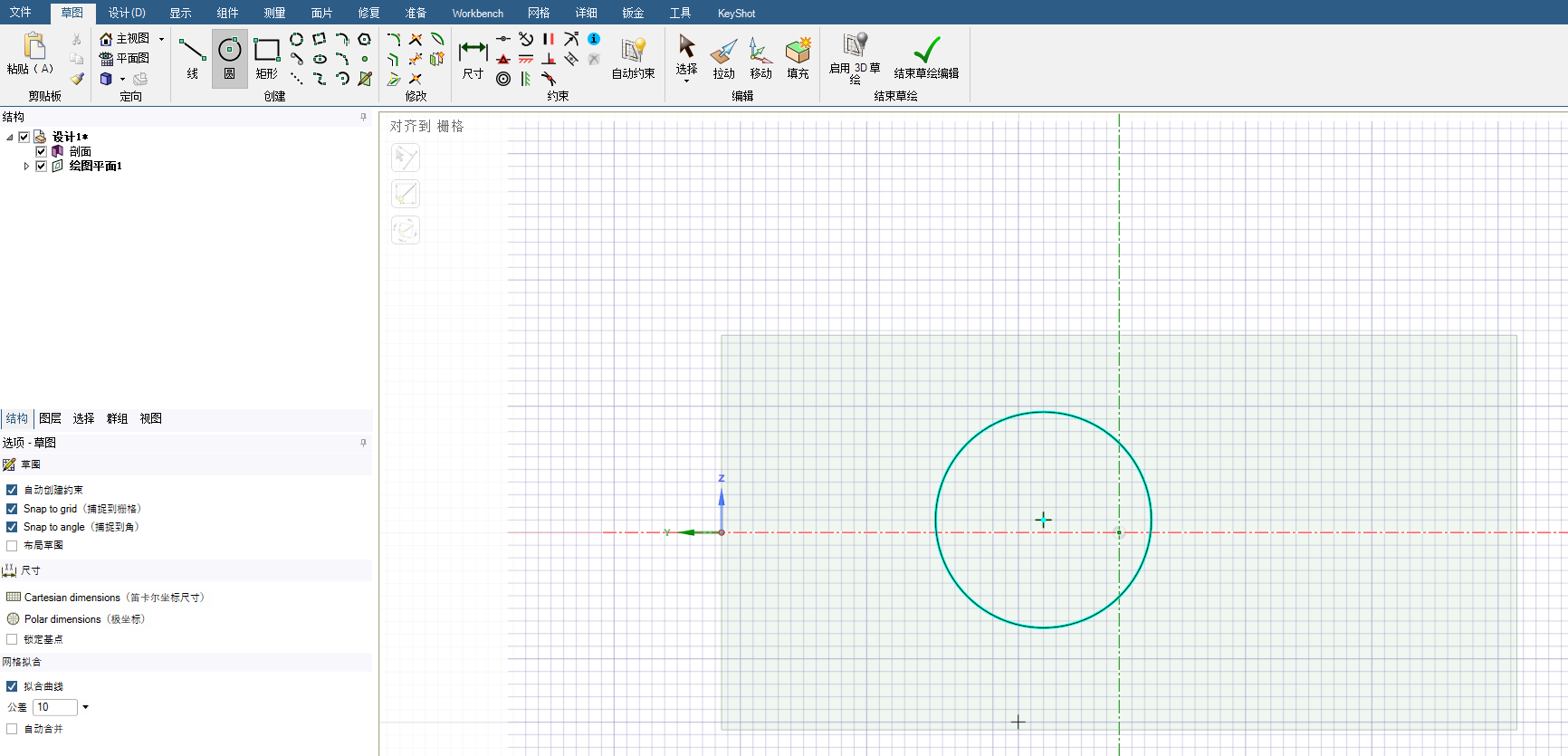

比如我们就在这个矩形区域中分离一个圆环,首选要在这个平面上草绘一个圆,然后点击“结束草绘”,你会发现多了一个面,是我们新建的圆,但是这个圆平面并没有直接分割矩形而是覆盖在矩形上了,这不符合我们的需求!

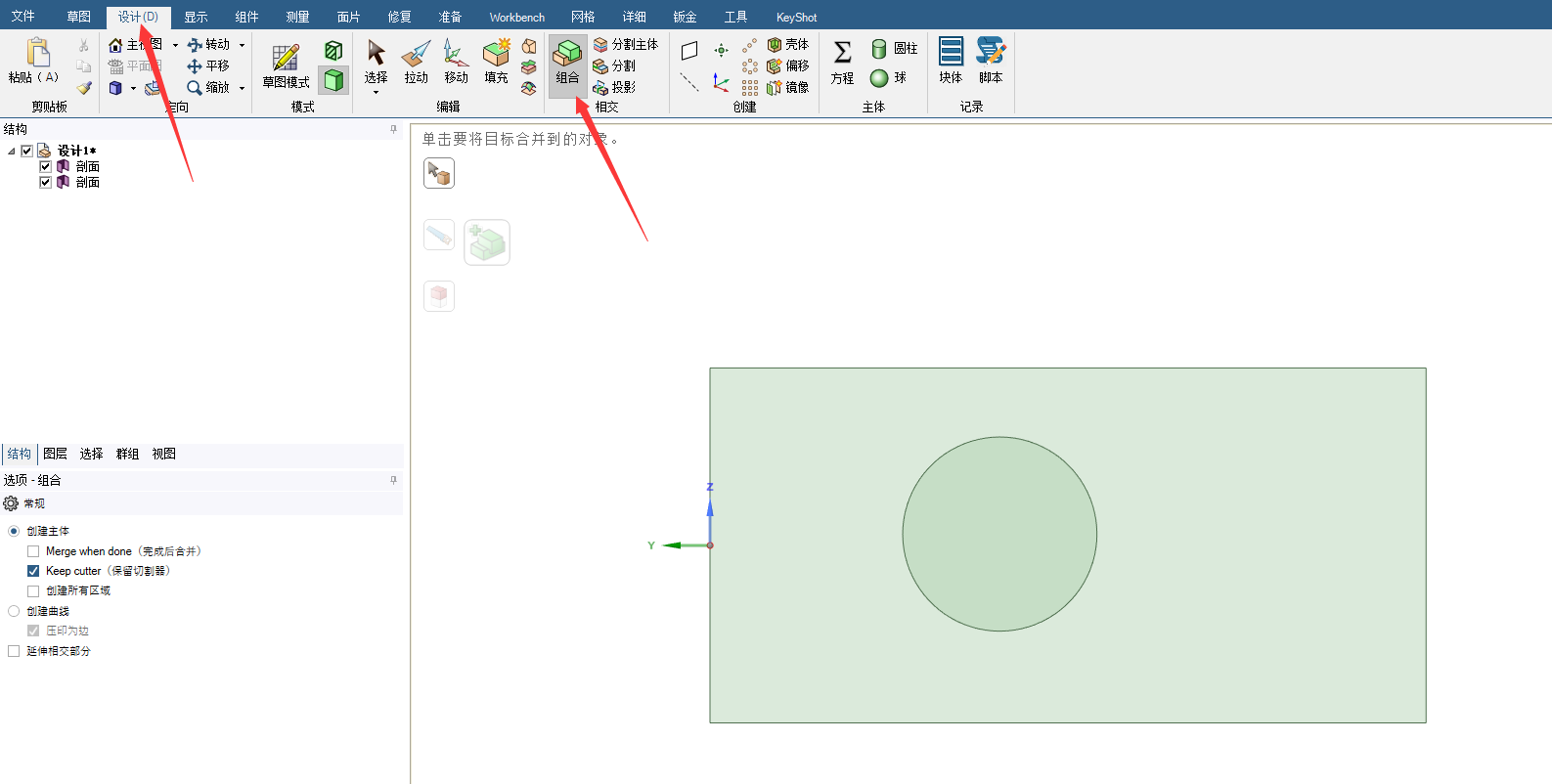

具体操作是用这个圆面去分割这个矩形。点击设计命令下的组合按钮,选择目标为矩形,刀具为圆面,然后分割

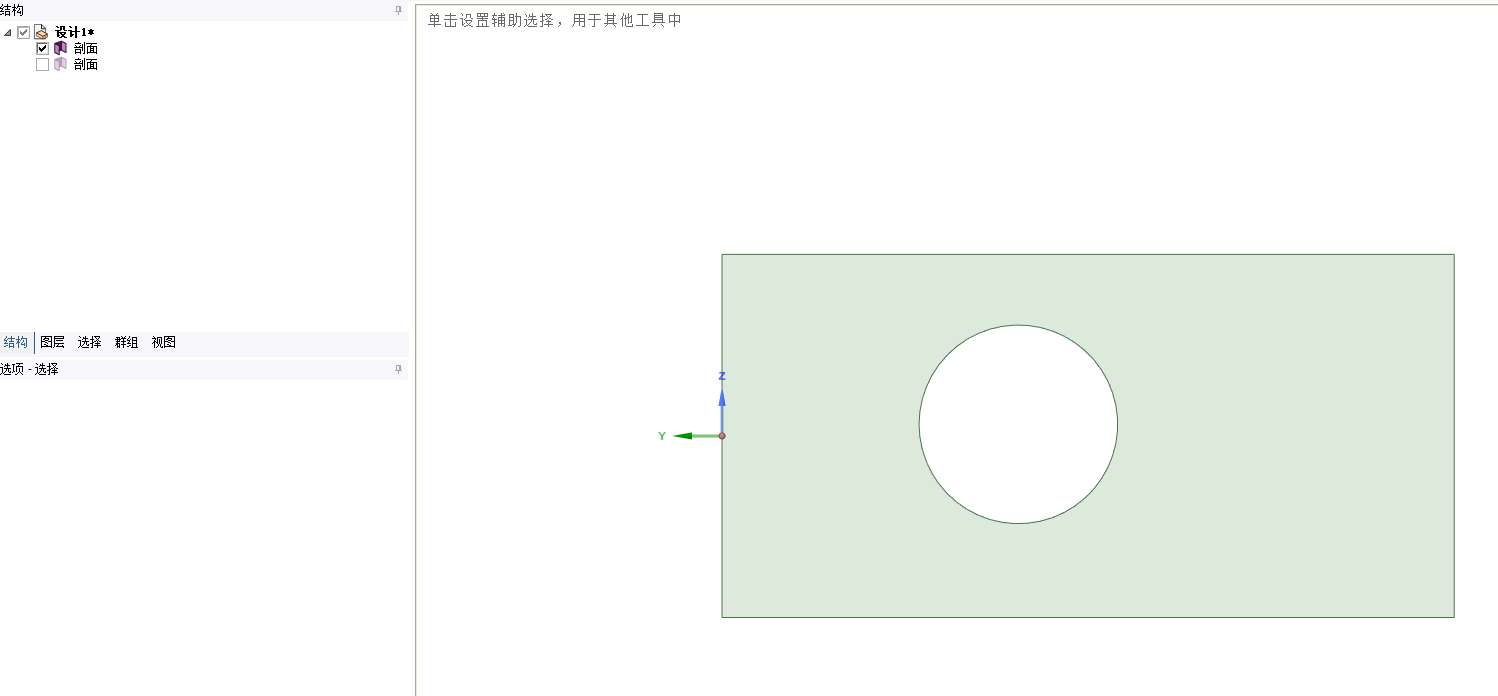

完成后你会发现矩形平面上已经切出一个圆形了

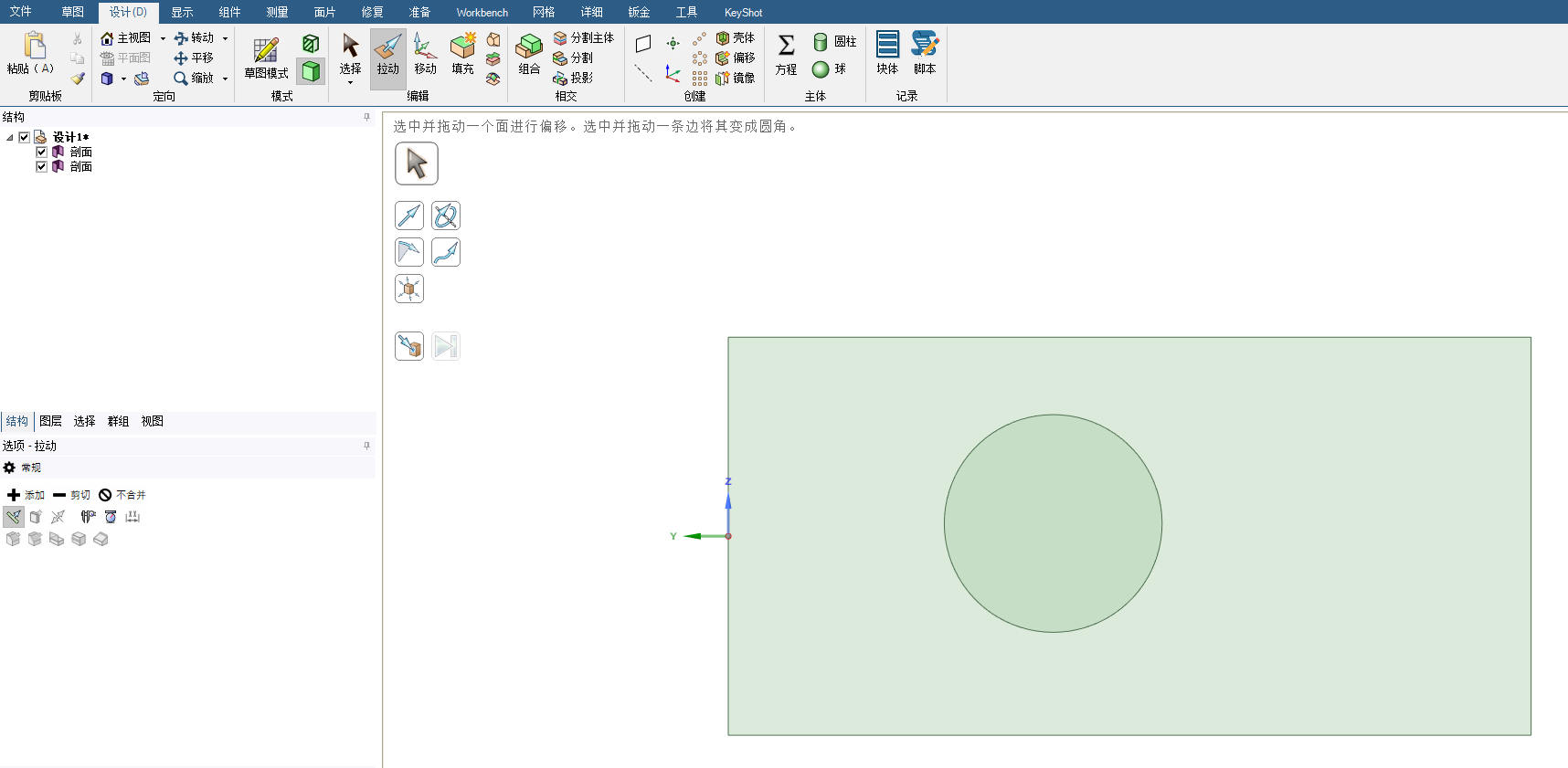

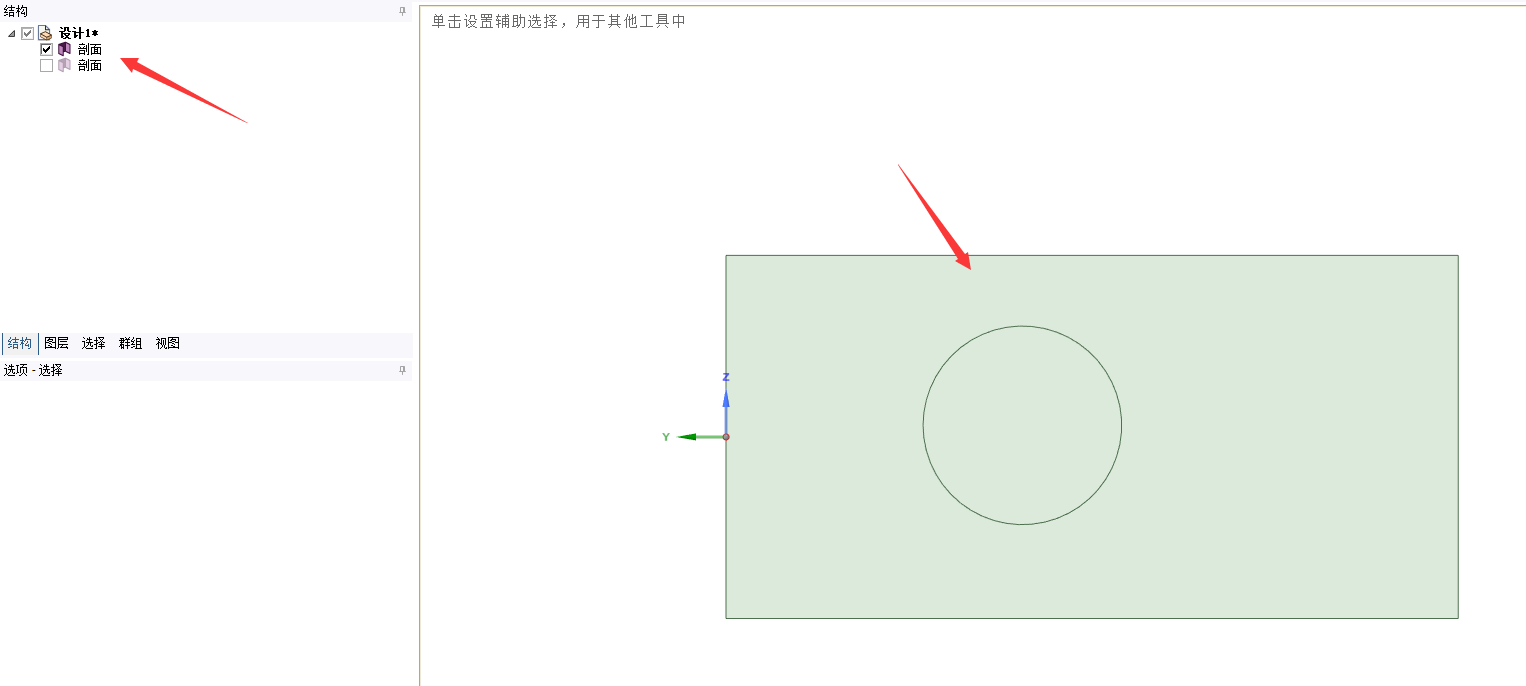

点选中间这个圆面可以直接删除,然后保留我们之前草绘的圆面,这样动域和静域就创建好了,且是两个不同的计算域

具体操作可以查看下方动画:

完结!
