中望3D:4.导入及编辑草图

知识点1:导入草图

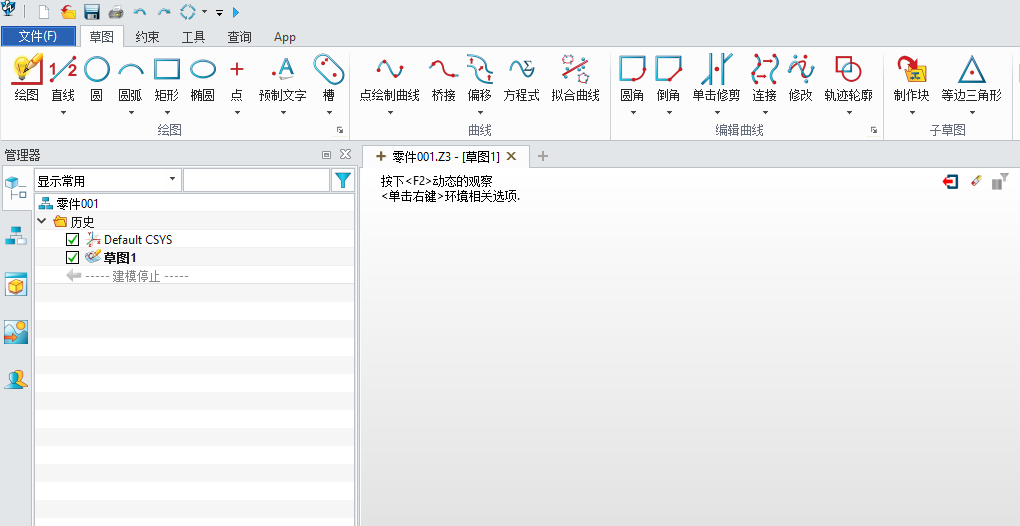

中望3D软件草绘界面支持导入画好的现有二维图纸,格式支持.DWG、.DXF等,首先要进入草绘界面,如下图所示:

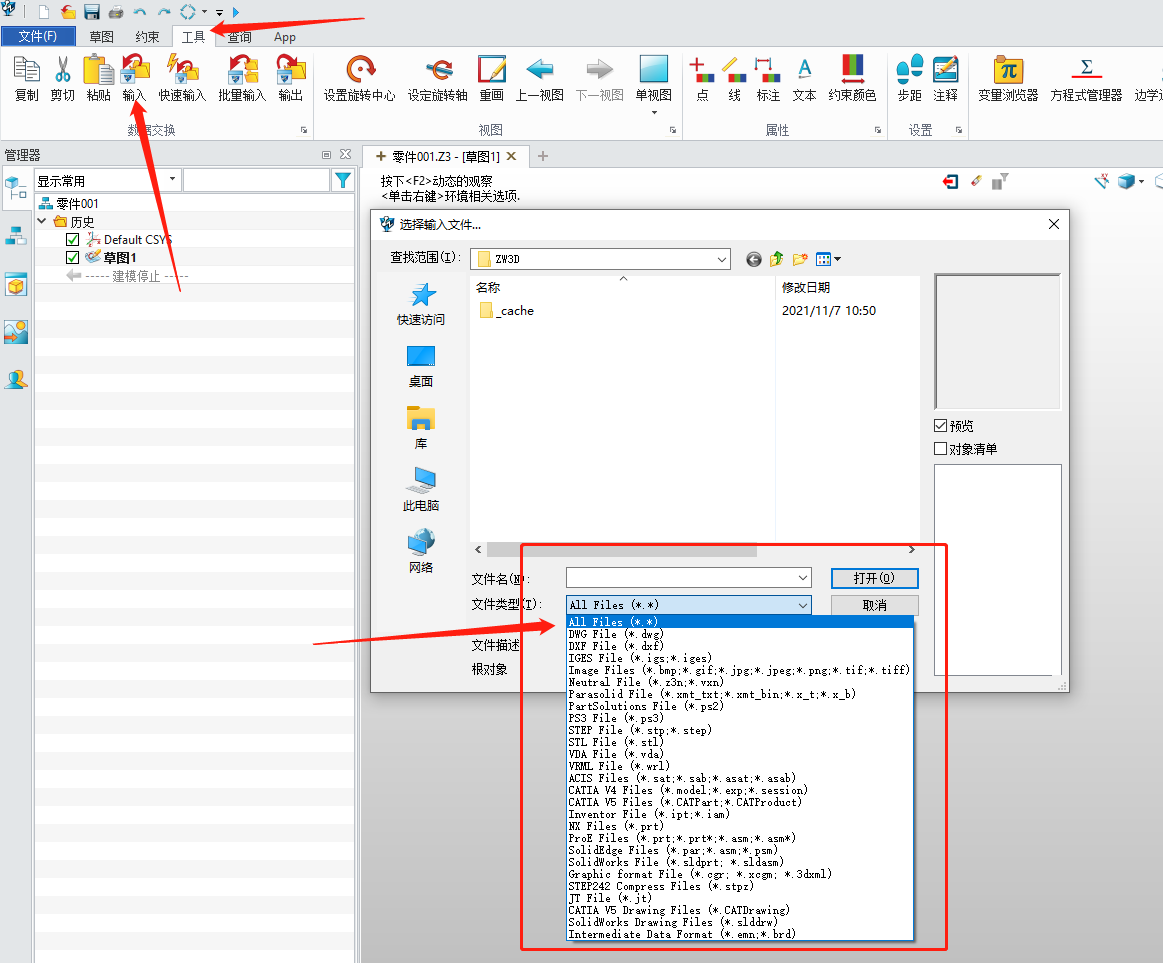

然后点击“工具”菜单,点击“输入”按钮,在弹窗中打开你想导入的文件,就可以了!可以看到支持的格式有很多种

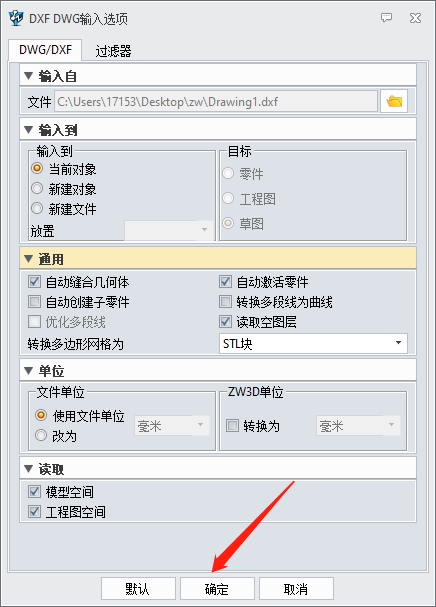

其余不用修改,直接点击确定按钮即可导入!

知识点2:定位草图


导入的草图通常并不在坐标原点,为了方便建模我们通常将旋转中心定位在坐标系的原点上,所以导入草图后还需要一系列的操作才能满足我们的需求,比如说移动草图、旋转草图、镜像草图、缩放草图、阵列草图等,下面一一介绍!

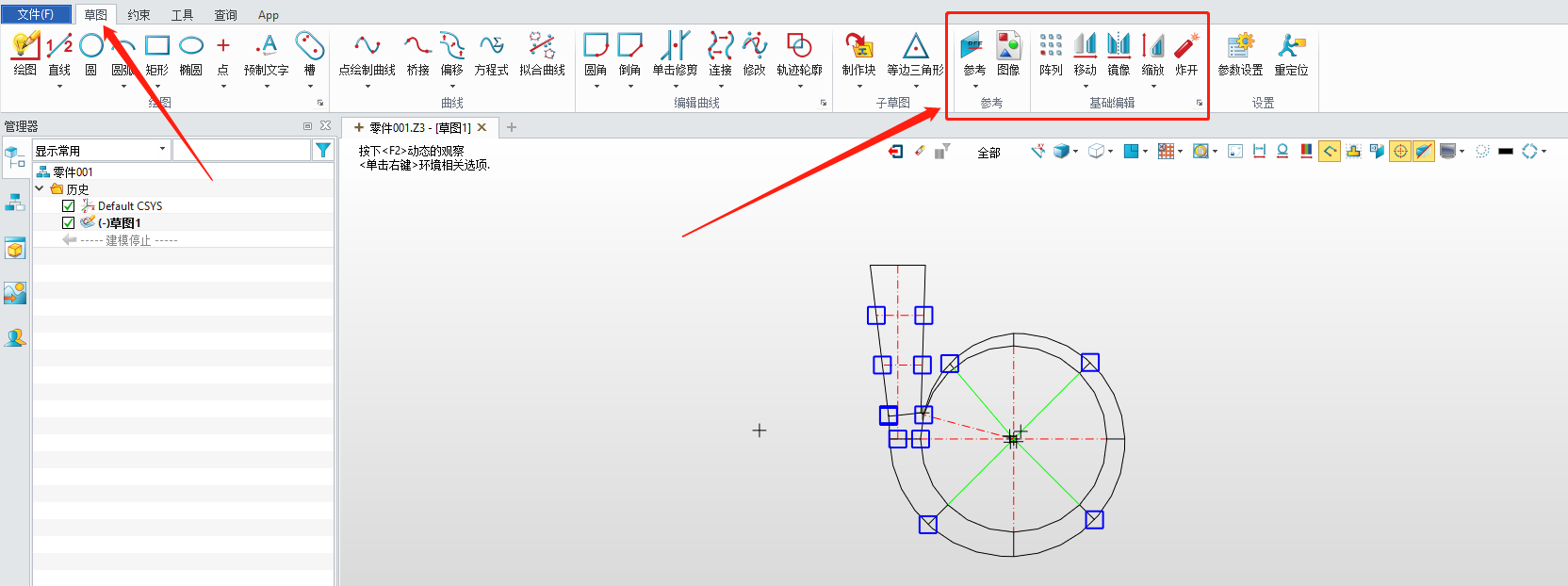

这些命令都在草绘界面可以看到,如下所示:

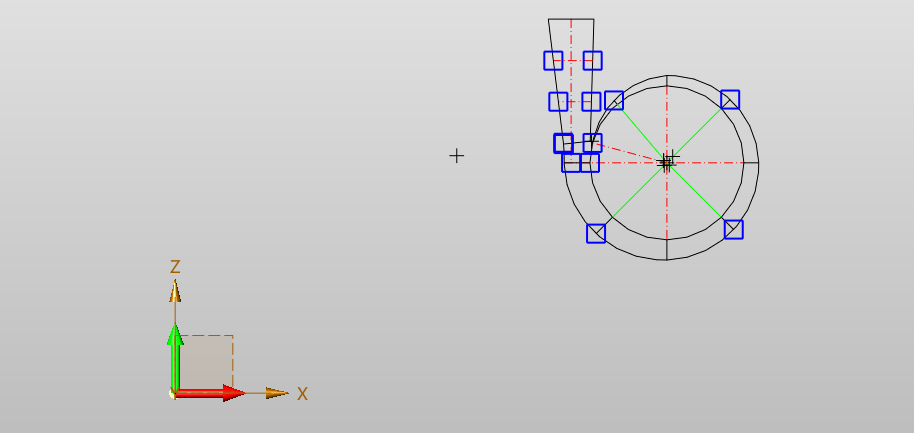

鼠标左键拉动全选导入的草图后,就可以进行下面的操作了:

移动草图

草图移动方式有2种,点对点移动和沿着某一方向上的移动,很好理解!

点对点移动就是我先鼠标左键选定要移动的参考点,然后再选择目标点,就可以实现草图的移动了,具体操作如下动图所示:

沿着方向的移动通常用的不多,具体操作如下动画所示:

旋转草图

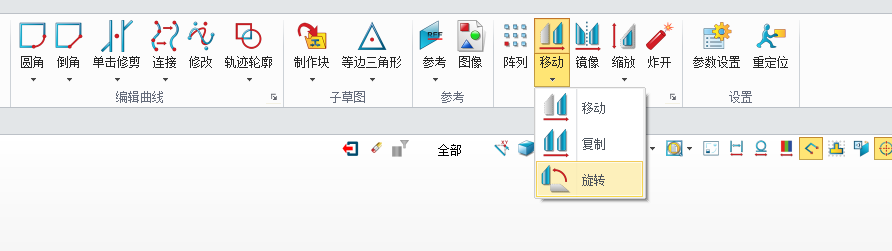

因为视图的问题我们可能需要旋转草图,命令位置依然是在移动草图这里,如下所示:

只需要指定旋转中心和要旋转的角度就可以实现,如下动图所示:

复制草图

复制草图与移动草图没有区别,都是指定起始点和终点就能完成,这里不再赘述!

镜像草图

镜像草图用处不大,镜像草图不如直接镜像实体来的舒服,只需要选择一条镜像用的对称轴即可!具体操作如下动图所示:

缩放草图

中望3D导入的草图默认比例是1:1的,所以如果有缩放需求,选择基准点然后输入缩放比例即可,可以进行下面的操作:
