宏

Tecplot 360 提供了两种编写脚本或自动化工作流程的方法：宏和批处理。本章重点介绍用于录制和回放宏的 Tecplot 360 菜单选项。《脚本指南》详细描述了 Tecplot 360 宏语言。

宏对于执行重复性操作非常有用，例如设置帧、读取数据文件和布局文件、操作数据以及创建绘图。宏也可用于驱动 Tecplot 360 批处理作业。有关批处理的信息，请参阅Batch Processing.

宏创建

Tecplot 360 的Macro Recorder功能可在您交互执行一系列操作时录制宏。宏可以录制为 Tecplot(.mcr)或 PyTecplot Python(.py)格式。PyTecplot Python 脚本在 Tecplot 360 外部运行，可从命令行或任何 Python IDE 运行。有关更多信息，请参阅PyTecplot Guide。

录制宏后，您可以使用纯文本编辑器编辑宏文件，以删除冗余操作、将重复操作压缩为循环、将对文件的引用替换为变量名，以及进行其他修改，使宏更加通用和灵活。

要使用Macro Recorder对话框录制宏，请从Scripting菜单中选择"Record Macro"或"Record PyTecplot"。在Write Macro File (.mcr)或Write Script (.py)对话框中指定宏文件名，然后单击 Save 开始录制。录制过程中，Macro Recorder对话框保持打开状态。

宏录制期间，Auto Redraw 被禁用。如有必要，您可以通过单击 Plot 侧边栏中的 Redraw 按钮手动重绘图形。

录制宏时，您可以使用Macro Recorder对话框上的以下按钮向宏中添加特定的宏命令：

宏录制器
Insert "Pause"

向宏中添加"pause"命令。当播放包含暂停命令的宏时，Tecplot 360 会在遇到暂停命令时显示一个消息框，等待您单击 OK 后再继续处理宏。

Insert "Graphics Off"

向宏中添加"graphics off"命令。当播放包含"graphics off"命令的宏时，Tecplot 360 会从"graphics off"命令开始停止在工作区中显示图形，直到遇到"graphics on"命令。

Insert "Graphics On"

向宏中添加"graphics on"命令。

插入原始命令

打开一个对话框，您可以在其中输入任何有效的 Tecplot 宏命令。例如，您可以添加$!LOOP 10在需要重复 10 次的段落开头，然后$!ENDLOOP在段落末尾。有关 Tecplot 360 宏语言的详细信息，请参阅《脚本指南》。

停止录制

完成要录制的操作序列后选择此项。

宏文件中的命令通常依赖于 Tecplot 360 处于特定状态。建议在宏开头使用命令，强制 Tecplot 360 进入已知状态。例如，$!NEWLAYOUT命令会删除所有数据集和帧，并创建一个具有默认大小和位置的空白帧。

如果宏以新布局或样式表开头，则宏更可能向前兼容（即适用于 Tecplot 360 的未来版本）。更多信息请参阅《脚本指南》。

宏函数

在文本编辑器中编辑宏文件时，您可以添加宏函数定义和宏函数调用。宏函数具有以下形式：

$!MACROFUNCTION
NAME = functionname
.
.
.
$!ENDMACROFUNCTION

在$!MACROFUNCTION和$!ENDMACROFUNCTION之间，您可以包含任何合法的宏命令，但$!MACROFUNCTION.

除外。例如，以下宏函数会开启等值线区域图层、关闭网格区域图层、将区域 1、2 和 3 的等值线图类型设置为Both Lines and Flood，然后选择灰度颜色映射：

$!MACROFUNCTION
  NAME = "graycontour"
  RETAIN = Yes
  $!FIELDLAYERS SHOWCONTOUR = YES
  $!FIELDLAYERS SHOWMESH = NO
  $!FIELDMAP [1-3] CONTOUR{CONTOURTYPE = BOTHLINESANDFLOOD}
  $!GLOBALCONTOUR 1 COLORMAPNAME = "Grayscale"
  $!REDRAW
$!ENDMACROFUNCTION

参数RETAIN指示 Tecplot 360 保留宏函数定义以供后续宏调用使用；这允许您在每次运行 Tecplot 360 时加载的某个宏中定义一次宏函数，并在整个 Tecplot 360 会话中持续使用它。

使用$!RUNMACROFUNCTION宏命令调用您的宏函数。例如，要调用上面定义的 "graycontour" 宏函数，请使用以下宏命令：

$!RUNMACROFUNCTION "graycontour"

您可以在其他宏函数中使用$!RUNMACROFUNCTION命令；调用最多可嵌套十层。

要从宏函数内部访问参数，请使用 "|n|"，其中n是参数编号（不要包含双引号）。例如，以下函数使用两个参数进行赋值：SHOWCONTOUR and SHOWMESH:

$!MACROFUNCTION
  NAME = "AssignContourAndMesh"
  $!FIELDLAYERS SHOWCONTOUR = |1|
  $!FIELDLAYERS SHOWMESH = |2|
$!ENDMACROFUNCTION
.
.
.
$!RUNMACROFUNCTION "AssignContourAndMesh" (YES,NO)

链接到几何体

您创建的每个几何体都可以链接到一个宏函数。当用户按住Ctrl键并右键单击该几何体时，将调用此宏函数。宏函数通过Link to Macro function字段在Geometry对话框中指定。每个几何体只能指定一个宏函数。

宏函数必须使用$!MACROFUNCTION指令在宏文件中定义，具体说明见Macro Functions。包含该变量的宏文件随后必须被执行，以便将函数加载到内存中，供当前Tecplot 360会话使用。

处理此问题的便捷方法是录制一个宏，该宏打开包含链接对象的布局，然后使用文本编辑器编辑此宏，同时包含必要的宏函数。您也可以直接将宏函数包含在您的tecplot.mcr文件中。

宏回放

创建宏文件后，您可以在Tecplot 360中使用四种方法进行回放：

从命令行

您可以在启动Tecplot 360时通过在命令行中包含宏文件名来播放宏，例如：

tecplot mymacro.mcr

如果您的宏文件没有.mcr扩展名，请通过在命令行中包含-p标志来运行Tecplot 360并加载宏文件，例如：

tecplot -p mymacro.mmm
从Tecplot 360界面

您可以通过使用Scripting菜单中的"Play Macro/Script"选项在Tecplot 360内部播放宏。

使用宏调试器

Use the Macro Debugger（通过Scripting→View/Debug Macro访问）打开、检查、单步执行和调试您的宏文件。参见Macro Debugger for more information.

使用快速宏面板

The Quick Macro Panel（通过Scripting菜单访问）允许您通过单击面板中链接到该宏函数的按钮快速播放宏函数。参见Quick Macro Panel for more information.

您也可以通过将宏文件拖放到 Tecplot 360 图标上来启动 Tecplot 360 并运行宏。但在此情况下，宏文件必须具有.mcr扩展名，否则该文件将被视为 ASCII 数据文件。

Quick Macro Panel

The Quick Macro Panel可通过从Scripting菜单中选择"Quick Macros"访问，是一个用于播放您常用或高频使用宏的侧边栏。它初始时停靠在 Tecplot 360 主窗口右侧，但与其他侧边栏一样，可拖出工作区成为浮动窗口，或与其他侧边栏组合停靠以符合您的工作习惯。（有关使用侧边栏的更多信息，请参阅Sidebars。）

快速宏面板

此面板已预定义多个实用宏函数。要运行其中任一宏，请在列表中选中它，然后点击 Play 按钮，或直接双击宏名称。

Quick Macro Panel 与特殊宏文件 tecplot.mcr 关联，该文件应仅包含宏函数定义（$!MACROFUNCTION指令）。带有SHOWINMACROPANEL = TRUE的宏定义会显示在 Quick Macro Panel 中。此文件中可定义不带此标志的其他函数，这些函数可由面板中显示的宏调用。您也可以使用$!INCLUDEMACRO指令将其他文件中的宏指令包含到快速宏文件中。

关于如何加载快速宏文件的信息，请参阅Custom Files loaded on Startup.

Macro Debugger

Use the Macro Debugger通过 Scripting→View/Debug Macro,访问，用于单步执行和调试宏文件。此对话框允许您添加和删除断点、查看和设置监视变量，以及查看调用堆栈。

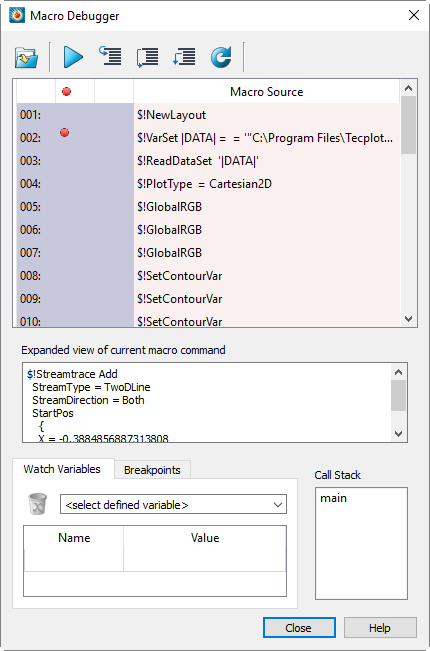

宏调试器

The Macro Debugger在对话框顶部的 Macro Source 区域显示当前加载宏文件的文本。黑色箭头宏 currentline标记即将执行的行；当前命令执行后，箭头会移至下一条命令。下方是第二个区域（ExpandedView），显示即将执行的完整命令，因为许多宏命令较长，在 Macro Source 区域可能无法完整显示。

Macro Debugger 的工具栏包含以下按钮：

宏 opendebug Load a Macro file

使用Open Macro对话框加载宏文件，您可在其中指定要加载的宏文件。Tecplot 宏文件通常具有.mcr扩展名。加载宏文件后，它将保留在 Macro Debugger 中，直到您加载其他文件。

宏调试 Continue

连续播放宏，不会在每一步后停止，直到宏执行完毕或 Macro Debugger 遇到断点。

Step 按钮

这三个相关按钮可帮助您逐行执行宏，并在每条指令处理完毕后暂停。在每一步后检查变量值对于发现和修复问题非常有帮助。这些按钮功能略有不同，具体说明如下。

宏 stepinto单步进入

执行当前宏命令。当遇到$!RUNMACROFUNCTION命令时，Macro Viewer会进入被调用的函数，以便也能逐行执行该函数。

宏步进单步跳过

Executes the current macro command. When a $!RUNMACROFUNCTION命令时，整个函数将作为一个操作被处理，而不是允许您逐行执行。

这对于已确认运行正常且/或无需逐行执行的函数（尤其是较长的函数）非常有用。

宏 stepout单步跳出

以全速执行当前函数的剩余部分（而非逐行执行），直到遇到函数结束$!ENDMACROFUNCTION为止，然后在调用该函数的$!RUNMACROFUNCTION指令之后的行恢复单步执行。

当您确认函数运行正常且无需继续逐行执行（尤其是包含循环的函数）时，或意外进入不想逐行执行的函数时，此功能非常有用。

宏重置重置

停止正在运行的宏（如果有），并将宏重置为从头开始运行。

如果您的宏依赖于 Tecplot 360 在开始处理时处于特定状态（即宏并非以加载或创建布局开头），请确保在单击Reset前 Tecplot 360 处于该状态。否则，宏的结果可能不符合预期。

处理宏重置状态的一个便捷方法是：在开始调试前保存一个布局，然后在需要重置时重新加载该布局。

宏调试器在对话框底部包含以下三个区域。监视变量和断点共享同一空间；使用提供的选项卡在两者之间切换。

监视变量

在您逐步执行代码时显示所选宏变量的值，并允许您添加和移除要监视的变量。请参阅Watching Variables.

断点

显示宏中设置的断点，并允许您轻松删除任意或所有断点。请参阅Using Breakpoints.

调用堆栈

显示当前正在执行的所有函数调用。当一个函数调用另一个函数，而该函数又调用其他函数，依此类推时，此区域会按调用顺序显示所有这些函数的名称。名称main表示顶层脚本（所有函数外部的指令）。

监视变量

宏调试器监视变量

宏调试器底部的"监视变量"面板允许您设置在宏运行期间要显示的变量。您可以通过从此处的弹出菜单中选择变量来添加要监视的变量。若要停止监视某个变量，请在已监视变量列表中单击该变量，然后单击删除（垃圾桶）图标。

使用断点

A breakpoint是代码中您希望暂停执行的位置，通常位于您遇到问题的宏指令之前。使用"继续"按钮，宏将以全速运行直到遇到断点。此时您可以检查变量或调用堆栈，查看接下来将要执行的几行代码，然后使用工具栏中相应的"单步执行"按钮逐行执行宏，观察其行为。

宏调试器断点

断点在宏源代码字段中每行代码左侧显示为红色圆点。若要在宏的特定行设置断点，请单击该行左侧。该行旁边会出现一个红色圆点，表示执行将在该行执行前暂停。再次单击可移除断点。

宏调试器断点

宏调试器对话框底部的"断点"区域显示每个断点设置位置的信息：所在函数（若在函数外部则为"main"）、行号以及宏命令。您可以在此区域中选择断点并单击Delete Selected Breakpoints来删除断点。（这是删除所有断点的最快方式。）
