该Mesh Limits对象定义了每个网格分析变量的可接受值范围。对于每个变量，范围类型取决于Limits Type选项：
Maximum设置Max Value为范围的上限。
Set OK Value为范围的下限。
高于Max Value的值被视为"Bad"（差）。
介于Max Value和OK Value之间的值被视为"ok"（一般，虽不理想但可接受）。
低于OK Value的值被视为"OK"（良好）。
MinimumSet OK Value to the high end of the range.
Set Min Value to the low end of the range.
Values above OK Value are considered to be "OK" (very good).
Values between OK Value and Min Value are considered to be "ok" (not very good but still acceptable).
Values below Min Value are considered to be "Bad".
RangeSet Max Value to the high end of the range.
Set Min Value to the low end of the range.
Values above Max Value are considered to be "Bad".
Values between Max Value and Min Value are considered to be "OK" (very good).
Values below Min Value are considered to be "Bad".
"Bad"、"ok"和"OK"的评级反映在Mesh Stastistics对话框的列和直方图颜色中，详见Mesh Statistics.
默认限制适用于多种情况，并能突出显示网格的问题区域。您可以在首选项中更改默认限制，详情请参见Mesh Quality Measures.
网格分析变量将在以下章节中描述：

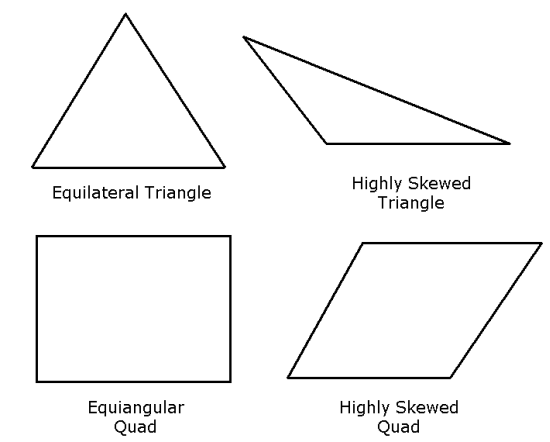

偏斜度是网格的主要质量度量之一。它根据单元的内角判断单元与理想形状（即等角形状）的接近程度：
下表列出了偏斜度的取值范围及对应的单元质量。
Table 10.4: Skewness Ranges and Element Quality
|
偏斜度 |
单元质量 |
|---|---|
|
>1 |
非凸形；对有限元求解器尤其成问题；对有限体积求解器不一定成问题。 |
|
1 |
退化 |
|
0.9–<1 |
差（薄片形） |
|
0.75–0.9 |
较差 |
|
0.5–0.75 |
一般 |
|
0.25–0.5 |
良好 |
|
0–0.25 |
优秀 |
|
0 |
等角 |
根据偏斜度的定义，值为0表示等角单元（最佳质量），值为1表示完全退化的单元。退化单元（薄片形）的特征是面几乎共面。
应避免高度偏斜的单元，因为它们可能导致结果精度降低。
