单击该框可切换主拓扑的可见性。主拓扑显示为紫色线段。

您还可以通过以下方式更改Master Topology Visibility设置：在对象选择器中选择并右键单击图层，或在查看器中右键单击图层，然后从快捷菜单中选择相应选项。

单击该框可切换拓扑的可见性。拓扑显示为黄色线段。

You can also change the Topology Visibility设置：在对象选择器中选择并右键单击图层，或在查看器中右键单击图层，然后从快捷菜单中选择相应选项。

选择Refined Mesh Visibility后，细化网格将显示在查看器中。在第一个和最后一个图层上，细化网格显示3D网格。在中间图层上，细化网格显示3D网格的近似表示。

You can also change the Refined Mesh Visibility setting from the shortcut menu after selecting and right-clicking the layer(s) in the object selector, or right-clicking a layer in the viewer.

当Refined Mesh Visibility被选中时，以下细化网格质量统计信息（网格度量）可供查看：

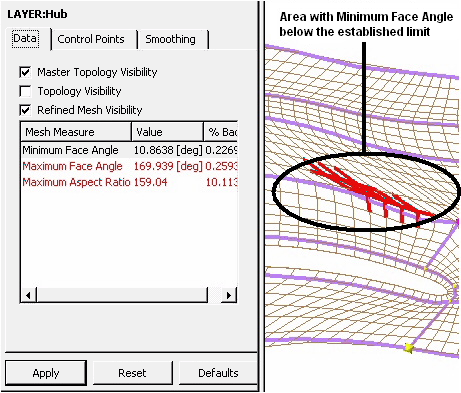

要显示细化网格中的问题区域，请双击列表中的某个Mesh Measure统计信息。Figure 10.17: Refined Mesh Showing Areas of Unacceptable Minimum Face Angle显示了针对Minimum Face Angle统计信息的问题区域示例，以粗红线表示。

Figure 10.17: Refined Mesh Showing Areas of Unacceptable Minimum Face Angle

The Mesh Limits对象包含用于判断Mesh Measure统计信息是否可接受的标准。

如果对于某个给定图层，Refined Mesh Visibility处于开启状态，且Minimum Face Angle或Maximum Face Angle超出适用范围时，
