10.4.2. 基本用法

使用ATM优化拓扑的基本步骤如下:

  1. 加载叶片几何体,并根据需要设置几何参数(例如入口/出口点)。

  2. 打开Topology Set,将Method设置为适当值,然后单击Apply.

  3. 右键单击Topology Set并清除Suspend Object Updates.


Note:Undo命令无法正确撤销悬挂更改(例如对Topology Set对象的更改);尝试撤销悬挂更改可能导致状态不一致。


Ansys TurboGrid 根据当前网格数据规范,为轮毂和机匣层计算主拓扑、拓扑和细化网格(该层的最终网格)。

生成拓扑后,您可以查看层上的二维网格。如果在对象编辑器中打开层对象(例如轮毂层),则可以控制主拓扑、拓扑和细化网格的可见性;您还可以查看该层的网格统计信息。默认情况下,主拓扑和细化网格可见,如下图所示。

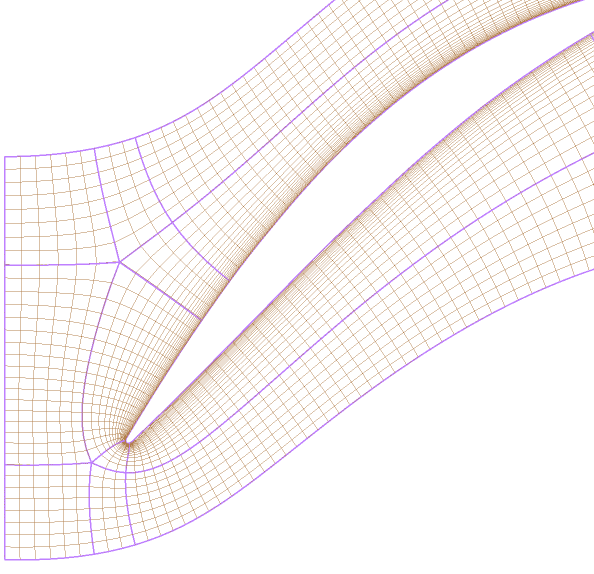

Figure 10.8: Master Topology and Refined Mesh on the Hub Layer for an Axial Compressor Blade

轴流压缩机叶片的轮毂层主拓扑与精细化网格

主拓扑以粗线显示。拓扑(未显示)作为背景网格,用于指导细化网格的创建。细化网格以细线显示。
