离心泵仿真教程1:三维建模

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

首先,非常感谢@ujs豪投稿该系列教程视频及素材!这是一套完整的离心泵仿真流程,包括建模、icem结构化网格划分、cfx模拟计算、post后处理等过程,均有详细的视频教程,够专业!

先来看看三维建模部分,最终模型如下图所示(进出口段均为圆柱,已隐藏显示)

1.三维结果

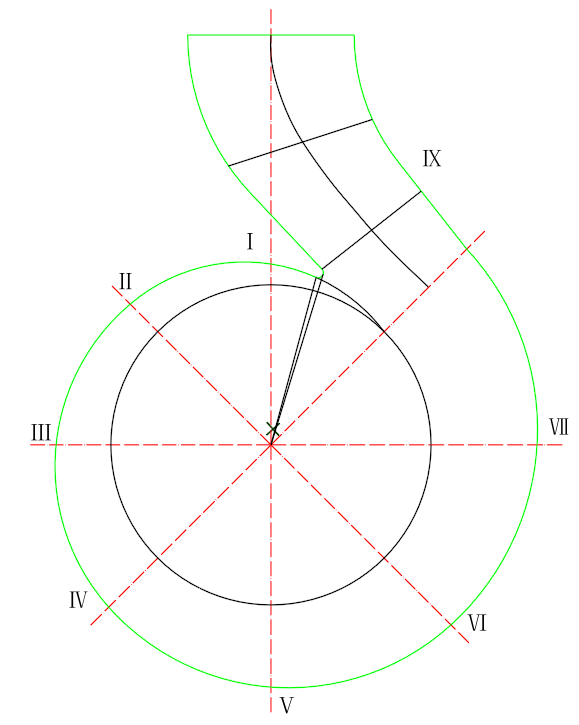

2.蜗壳水力图

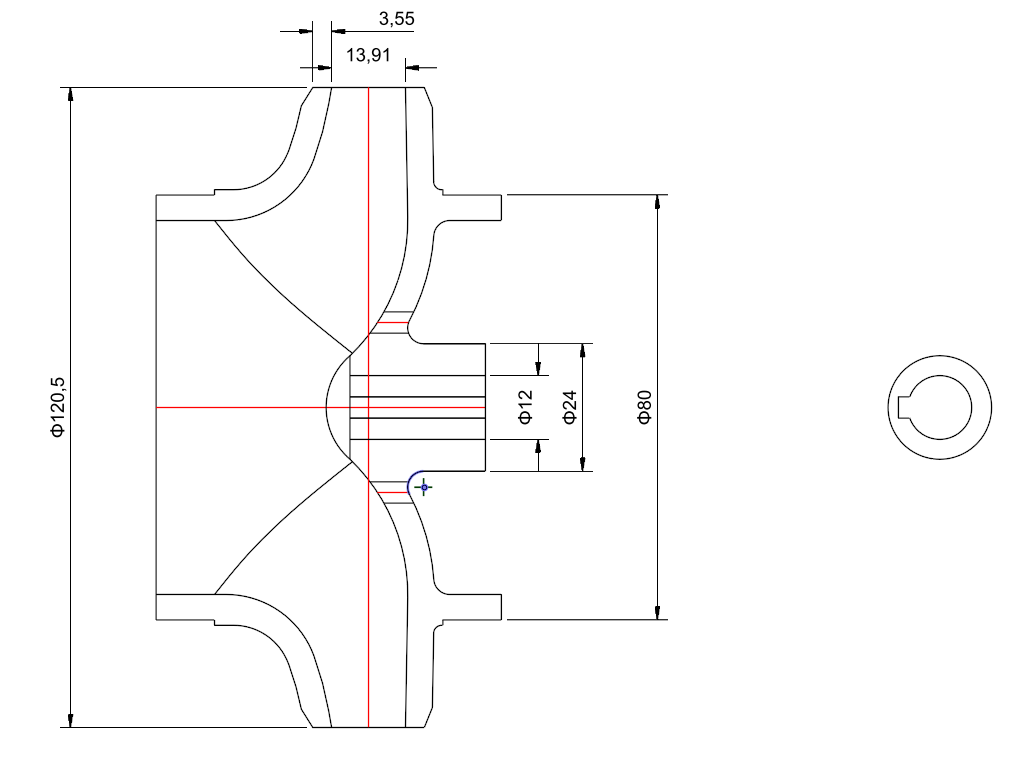

3.叶轮水力图

4.叶轮模型图

这里有几个注意的点:

1.如果提供的素材中dwg格式的二维图打不开,是因为原作者使用高版本软件生成,我们如果没有高版本的CAD便可以在SCDM中打开,然后保存为低版本dwg格式文件即可!

2.该蜗壳建模具有典型性,隔舍处未与基圆相切,注意学习此处建模细节!

3.建模过程采用UG,UG非常适合处理曲面,具有高度灵活性,值得学习!

4.作者有提供的源文件可以在UG中查看详细过程,但是需要UG12.0及以上才能打开,建议使用SCDM或者其他软件打开x_t格式的模型文件!

其他具体操作可见视频!

视频及源文件下载

下滑可在附件中下载!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

下载权限

查看
  • 免费下载
    评论并刷新后下载
    登录后下载

  • {{attr.name}}:
您当前的等级为
登录后免费下载登录 小黑屋反思中,不准下载! 评论后刷新页面下载评论 支付以后下载 请先登录 您今天的下载次数(次)用完了,请明天再来 支付积分以后下载立即支付 支付以后下载立即支付 您当前的用户组不允许下载升级会员
您已获得下载权限,变更IP地址可能会使下载权限失效 您有每天免费下载资源次的特权,今日剩余

给TA买糖
共{{data.count}}人
人已赞赏
9 条回复 A文章作者 M管理员
  1. 航

    附件在哪里。没有找到模型文件啊?

    • 泵小丫

      已发送

    • 泵小丫

      附件在哪里找啊

  2. 傅力宏

    附件在哪呀

  3. ?3081

    有模型么

  4. Snow

    请问为什么将叶轮木模图导入UG时中间的多段线消失了?在CAD中将这些多段线分别连城一条线导入还是不行?然后平时遇到的叶片大多厚度不一样,该怎么处理呀?

    • 泵小丫

      这种情况建议将二维图另存为.dxf格式文档导入ug或者creo中

  5. July

    请问有这个模型的扬程、效率的数据吗?

    • 泵小丫

      这个需要你自己去算
