离心泵仿真教程2:结构化网格划分

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

首先,非常感谢@ujs豪投稿该系列教程视频及素材!这是一套完整的离心泵仿真流程,包括建模、icem结构化网格划分、cfx模拟计算、post后处理等过程,均有详细的视频教程,够专业!

一、简介

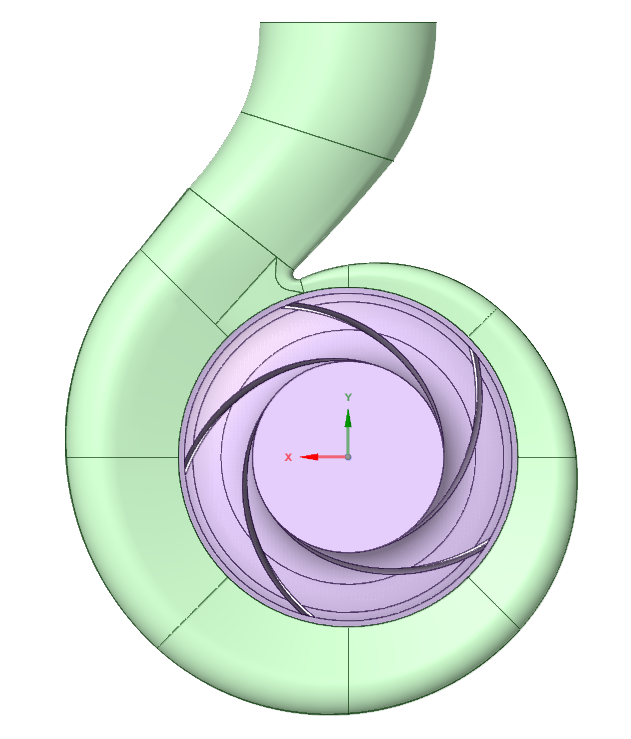

先来看看三维模型,如下图所示

作者采用icem完成了离心泵蜗壳和进出口段结构化网格划分的过程,采用TurboGrid完成了离心泵叶轮结构化网格划分并在icem中完成了全流道的网格复制,网格质量较高,其中蜗壳的分块方法值得学习!

所以本教程基本涵盖了非常重要的几个学习关键点:

1.蜗壳结构化网格划分(割舍出一般较难处理)

2.现有叶轮模型在DM及Bladegen模块配合下的逆向,逆向的主要目的是可以使用turbogrid这款旋转机械专用的结构化网格划分工具

3.turbogrid叶轮结构化网格划分方法

4.turbogrid单流道网格如何在icem中完成全流道的复制

5.网格装配

二、网格预览

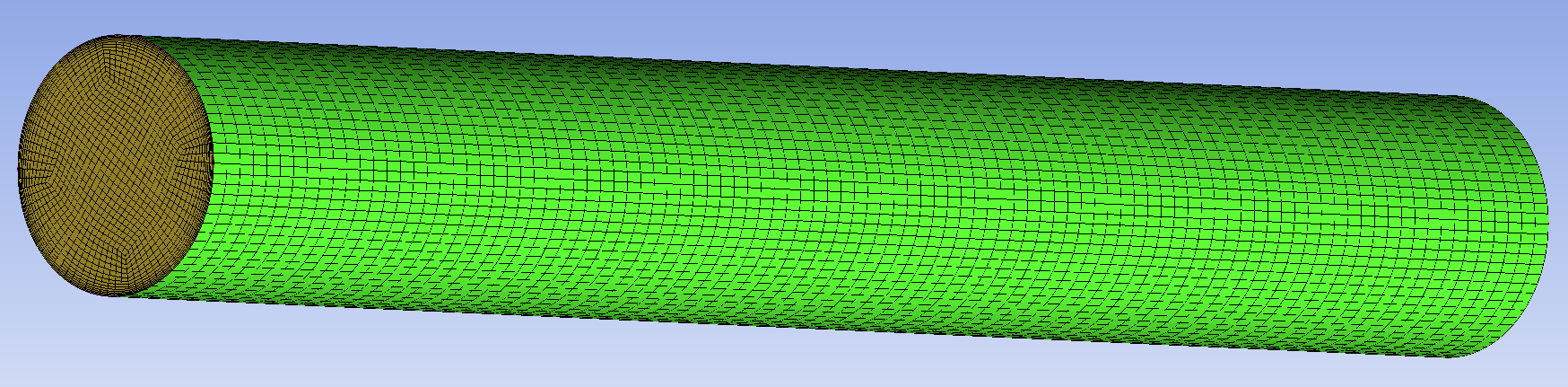

1.进、出口段

2.蜗壳分块

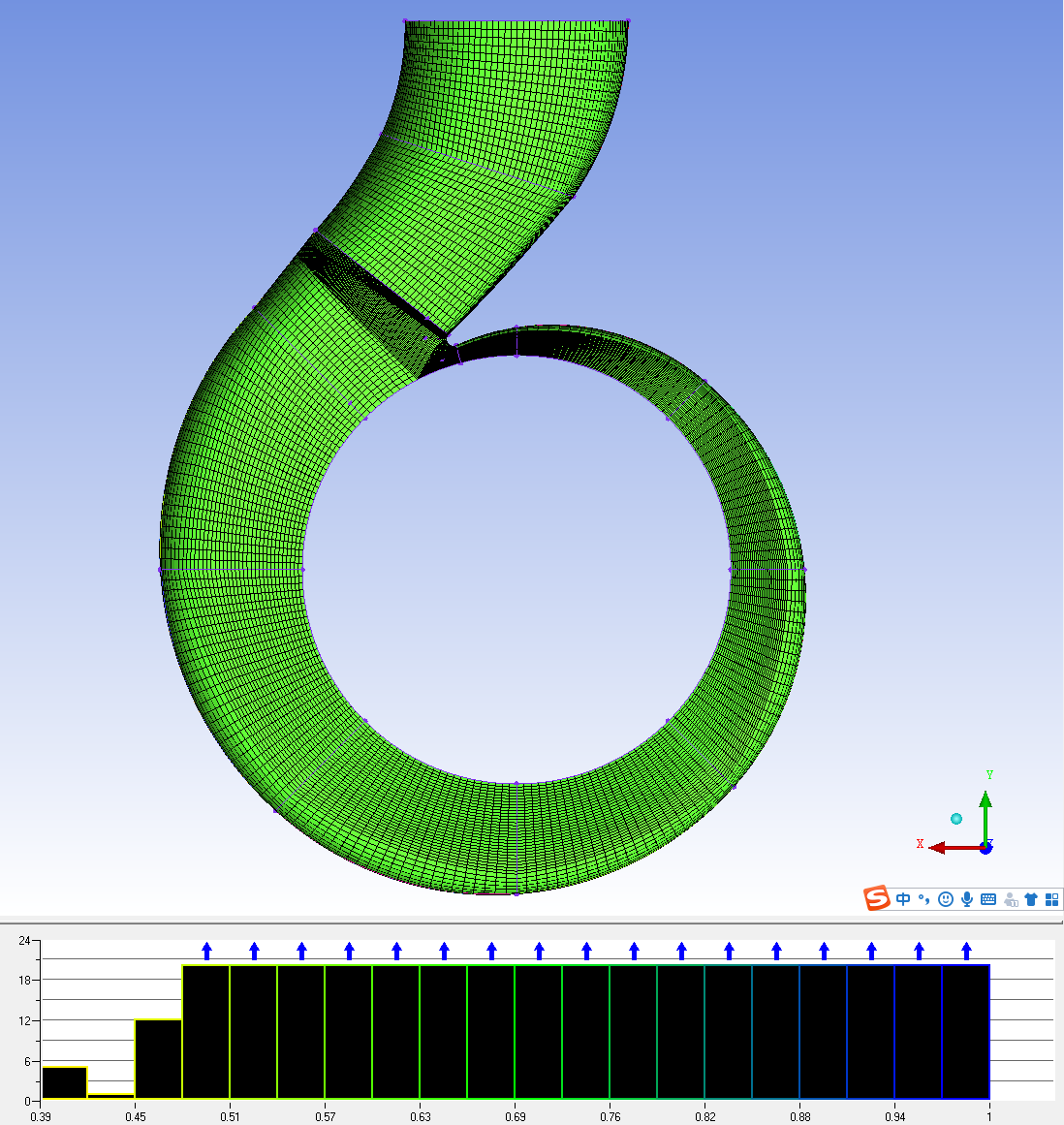

3.蜗壳网格

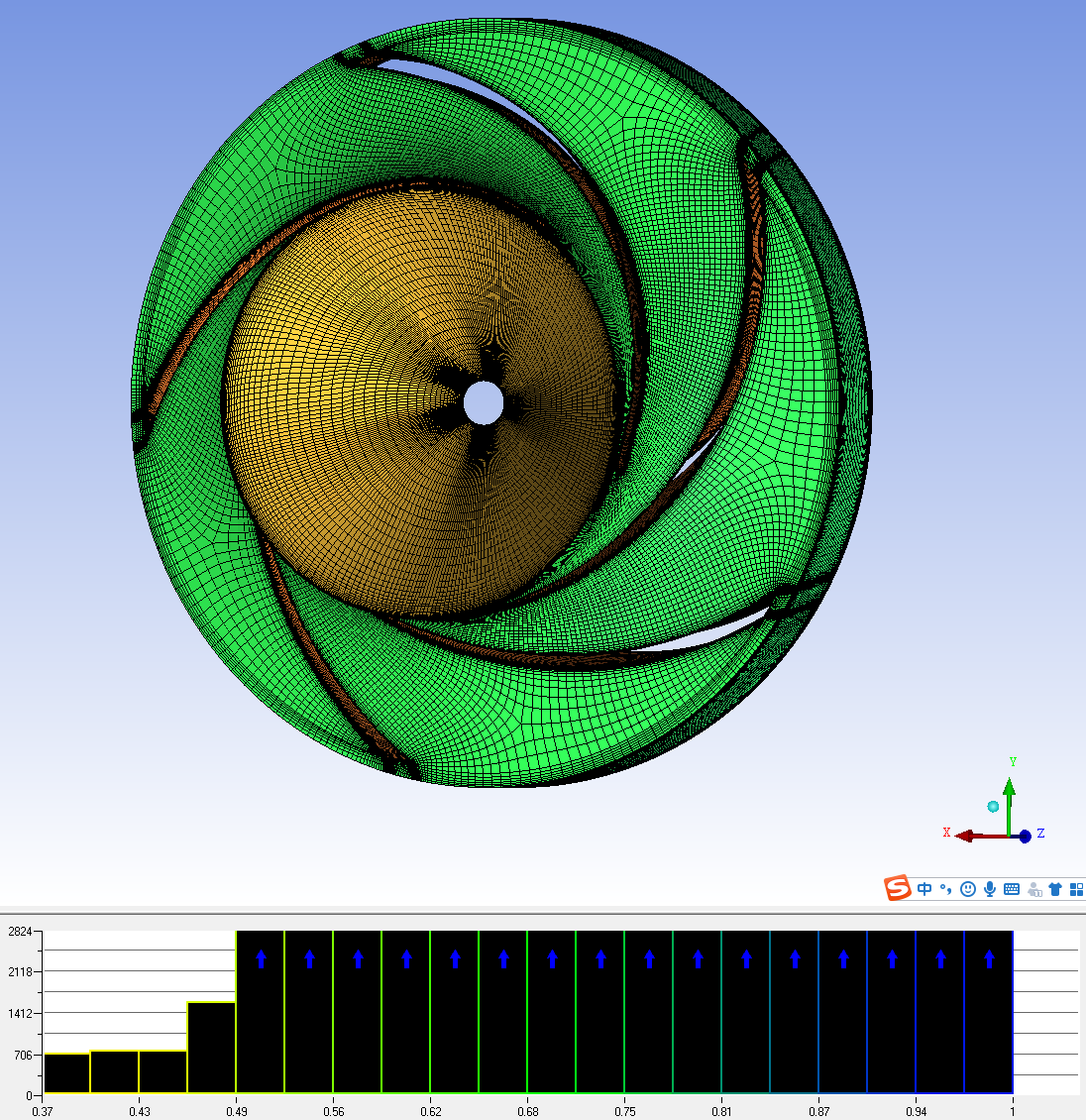

4.叶轮网格

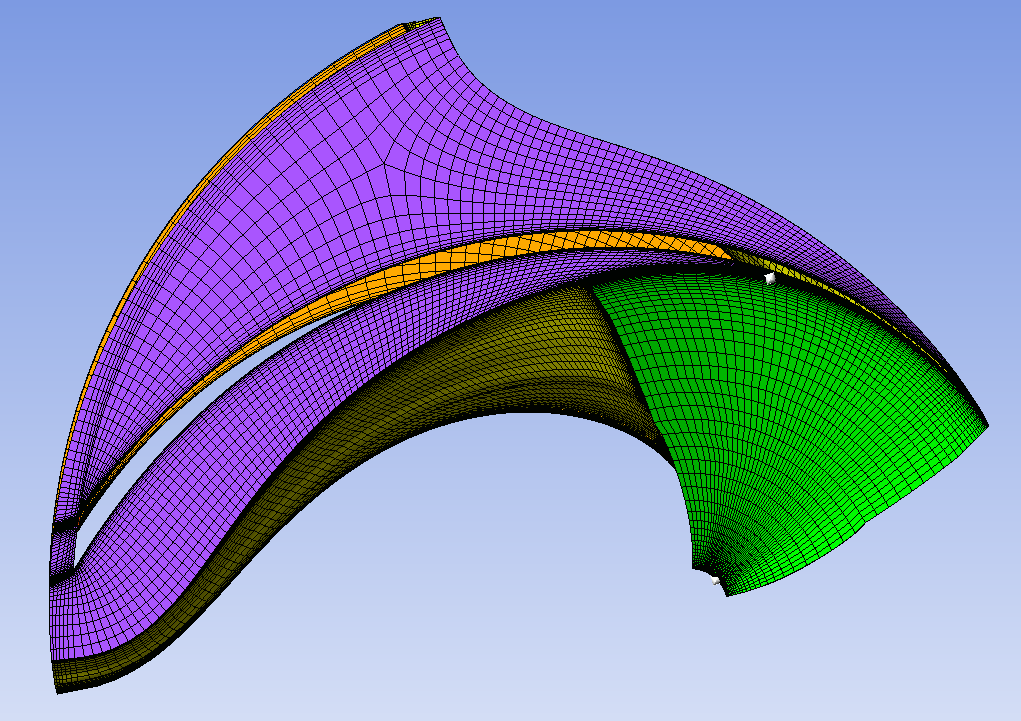

可以看到这个叶轮进口处与我们常见的进口略有不同,凹陷部分系叶轮进口段,所以在叶轮水体上会有这样的形状出现!


看到这里的时候我对这个网格划分的原作者佩服的五体投地了,是的,太漂亮了!首页的幻灯又有素材了!

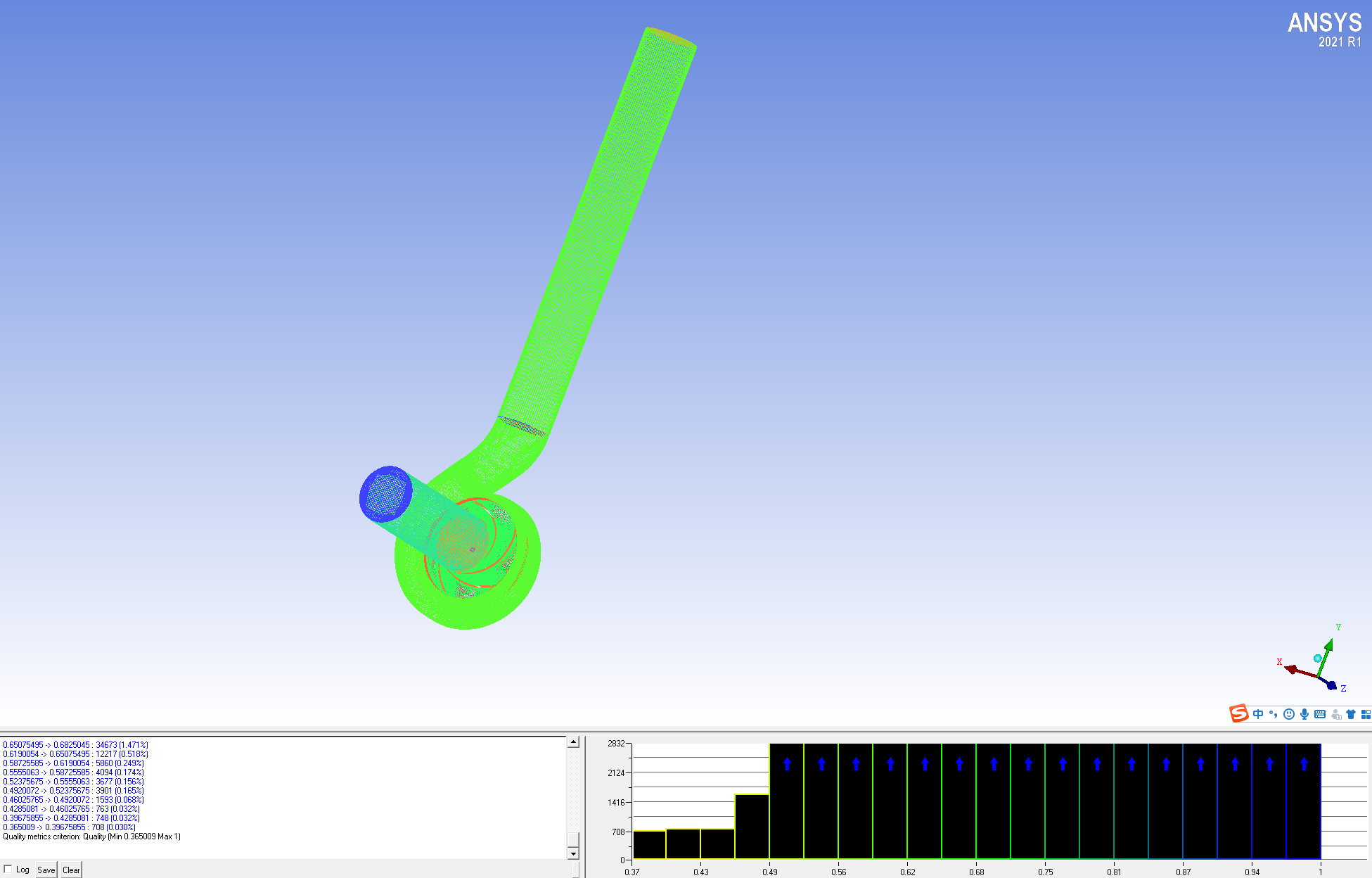

5.网格装配

好家伙,好汉收下我的膝盖。。。

三、源文件及视频下载地址

三维源文件已在上一篇建模文章发布,本附件为视频!如需下载视频学习可在下方附件中下载!详细的workbench源文件将在第三篇文章求解计算中提供!
