诱导轮建模视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

大家好,在下泵小丫!

今天更新的视频是诱导轮建模的过程,诱导轮的存在主要是优化泵的抗气蚀性能。诱导轮是降低离心泵的静正吸入压力,这是靠诱导轮增加离心泵第一级叶轮入口的静压力来实现。经诱导轮到流出的旋流(欲旋方向与离心泵的叶轮旋转方向相同,参见:进液条件)对减小离心泵的净正吸入压头也一起着一份作用。

诱导轮水力图如下:

这是一个非常典型的诱导轮模型,为圆柱型变螺距诱导轮,如果是等螺距的话可以直接用螺旋扫描的方式完成建模,变截距就需要采用这种常规的打点法边界混合。

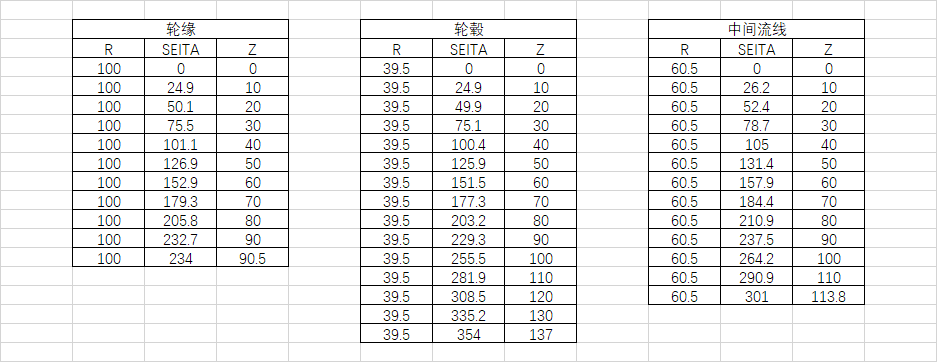

通过对上图的分析,可以看到3个三角形,分别代表了轮缘、轮毂、中间流线的坐标点,是以圆柱坐标的形式展现的,可以整理成如下的坐标点:

为了方便大家的学习,采用了2款软件分别是CREO和UG来完成建模的过程,你会发现用CREO实现相对容易些,点坐标可以直接通过偏移坐标系的方式实现,而UG中是不能直接导入圆柱坐标系的坐标点的(实数不熟悉软件,如可以请在评论区留言指导!)

模型结果如下:

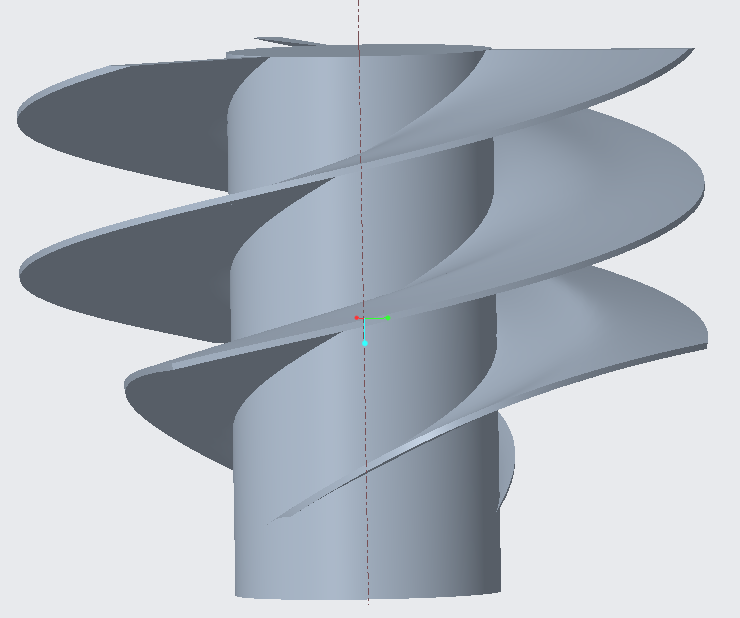

CREO模型

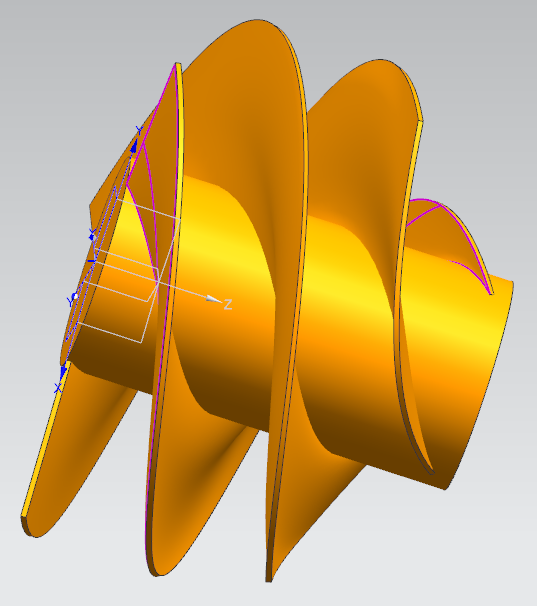

UG模型


详细的视频教程可以查看上方!

建议大家先看CREO建模的视频,然后再看UG的,因为在CREO中我简单讲解了水力图中曲线和坐标所代表的意义,可以大概参考一下!
